ASTM A182 F316Ti UNS S31635 हीट एक्सचेंजर के लिए फोर्गेड स्टेनलेस स्टील ट्यूब शीट

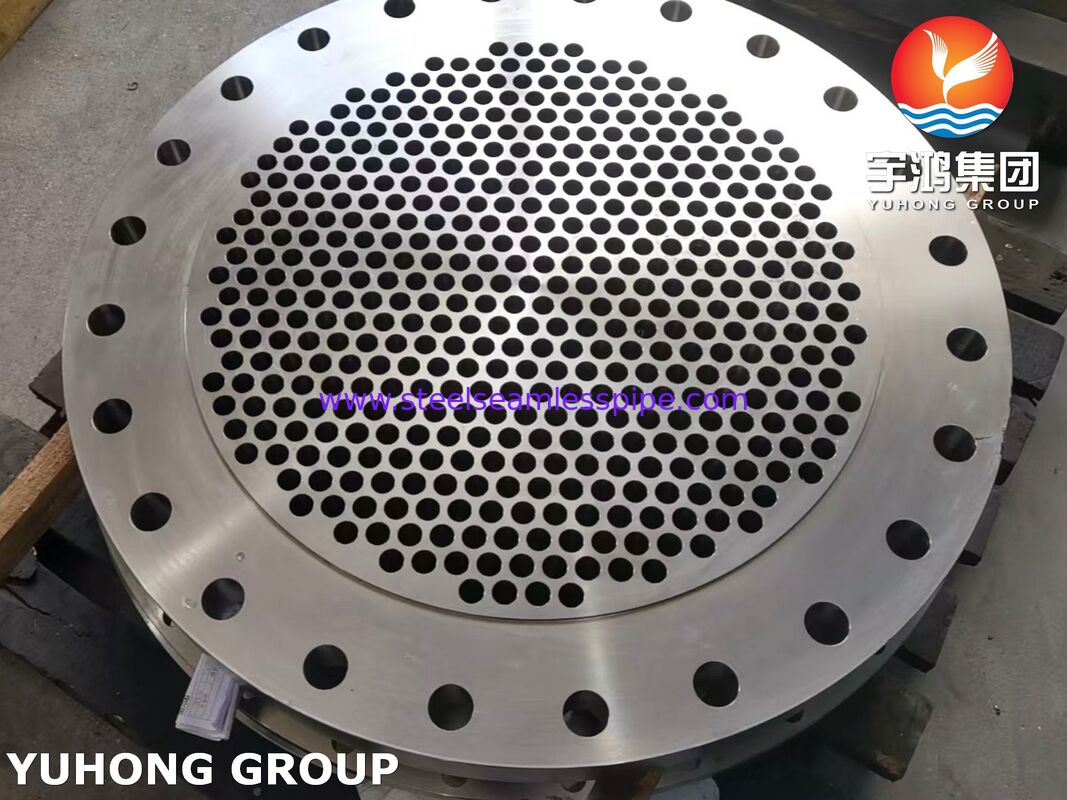

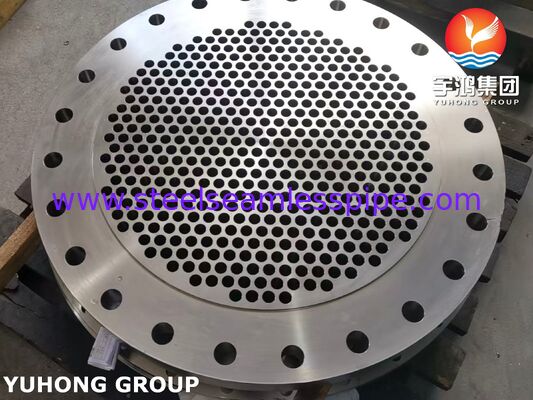

ASTM A182 F316Ti स्टेनलेस स्टील ट्यूबशीट एक फोर्ज और मशीनीकृत हीट एक्सचेंजर घटक है जोUNS S31635 / F316Ti ऑस्टेनिटिक स्टेनलेस स्टील.
ट्यूब शीट को शेल-साइड और ट्यूब-साइड द्रव स्थानों को अलग करते हुए हीट एक्सचेंजर ट्यूबों को समर्थन और स्थान देने के लिए डिज़ाइन किया गया है।इसमें सटीक मशीनीकृत ट्यूब छेद शामिल हो सकते हैं, बोल्ट छेद, पास विभाजन खांचे, सील सतहों और अन्य विशेषताएं ग्राहक के ड्राइंग द्वारा आवश्यक हैं।
F316Ti एक टाइटेनियम-स्थिर मोलिब्डेनम युक्त स्टेनलेस स्टील ग्रेड है। ASTM A182 F316Ti को UNS S31635 के रूप में पहचानता है, जिसमें क्रोमियम,मुख्य मिश्र धातु तत्वों के रूप में निकल और मोलिब्डेनम और निर्दिष्ट स्थिरता आवश्यकता के अनुसार जोड़ा गया टाइटेनियम.
ट्यूब शीट के अनुसार निर्मित किया जा सकता हैASTM A182 / ASME SA182सामग्री की आवश्यकताओं और TEMA, ASME, ग्राहक के चित्र या परियोजना विशिष्ट विनिर्देशों के अनुसार समाप्त जहां लागू हो।
उत्पाद विनिर्देश
| पद |
विनिर्देश |
| उत्पाद |
स्टेनलेस स्टील ट्यूब शीट |
| सामग्री मानक |
ASTM A182 / ASME SA182 |
| ग्रेड |
F316Ti |
| UNS |
S31635 |
| सामग्री |
ऑस्टेनिटिक स्टेनलेस स्टील |
| सामान्य समकक्ष |
316Ti/14571 |
| निर्माण |
कुदाया |
| मशीनिंग |
सीएनसी मशीनिंग |
| आवेदन |
हीट एक्सचेंजर/दबाव पात्र |
| ट्यूब छेद |
अनुकूलित |
| ट्यूब छेद पैटर्न |
त्रिभुज / वर्ग / घुमावदार वर्ग / कस्टम |
| ट्यूब पिच |
ग्राहक निर्दिष्ट |
| बाहरी व्यास |
अनुकूलित |
| मोटाई |
अनुकूलित |
| बोल्ट छेद |
अनुकूलित |
| पास विभाजन |
अनुकूलित |
| सतह खत्म |
मशीनीकृत / ग्राहक निर्दिष्ट |
| निरीक्षण |

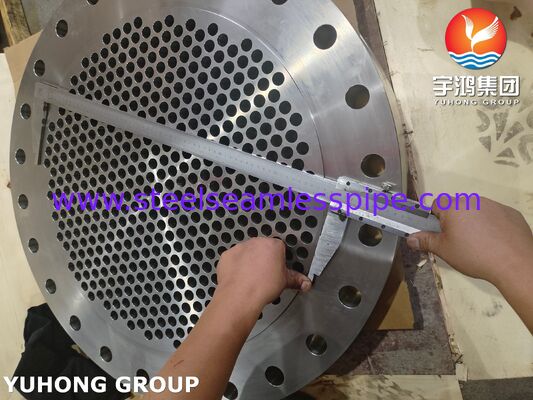

आयामी / PMI / UT / PT निर्दिष्ट के अनुसार |
सामग्रीः F316Ti / UNS S31635
ASTM A182 F316Ti एक टाइटेनियम-स्थिर ऑस्टेनिटिक स्टेनलेस स्टील फोर्जिंग ग्रेड है।
मुख्य मिश्र धातु तत्व क्रोमियम, निकेल और मोलिब्डेनम हैं। टाइटेनियम को एएसटीएम रासायनिक आवश्यकता के अनुसार क्रोमियम कार्बाइड वर्षा के खिलाफ ग्रेड को स्थिर करने के लिए नियंत्रित किया जाता है।
विशिष्ट रासायनिक संरचना
| तत्व |
ASTM A182 F316Ti की आवश्यकता |
| सी |
≤0.08% |
| एमएन |
≤2.00% |
| हाँ |
≤1.00% |
| पी |
≤0.045% |
| एस |
≤0.030% |
| सीआर |
16.0 ∙ 18.0% |
| नि |
10०.०१४.०% |
| मो |
20.003.00% |
| एन |
≤0.10% |
| टि |
5 × (सी + एन) मिन. से 0.70% अधिकतम। |
| फे |
शेष राशि |
यांत्रिक गुण
एएसटीएम ए182 एफ 316 टीआई के लिए विशिष्ट न्यूनतम यांत्रिक आवश्यकताओं में शामिल हैंः
| संपत्ति |
आवश्यकता |
| तन्य शक्ति |
≥515 एमपीए |
| उपज शक्ति |
≥205 एमपीए |
| लम्बाई |
≥ 30% |
| कठोरता |
ASTM A182 के अनुसार |
ट्यूबशीट डिजाइन
ट्यूब शीट को ग्राहक के हीट एक्सचेंजर ड्राइंग के अनुसार निर्मित किया जा सकता है।
ट्यूब छेद

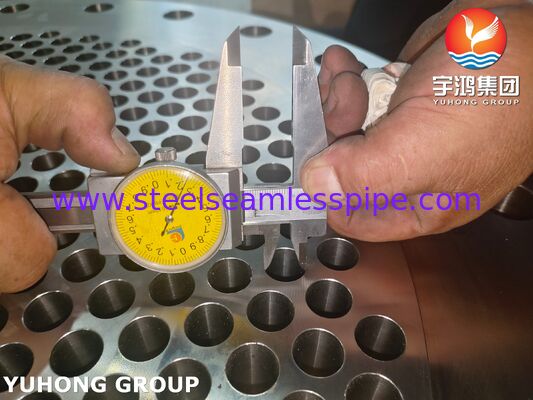

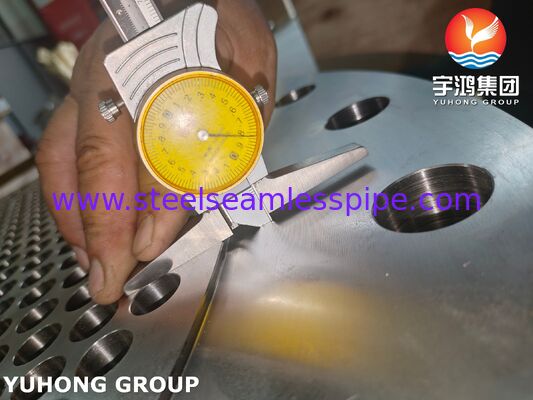

सटीक मशीनीकृत ट्यूब छेद के अनुसार आपूर्ति की जा सकती हैः
- ट्यूब ओडी
- ट्यूब की दीवार की मोटाई
- ट्यूब-टू-ट्यूब शीट संयुक्त डिजाइन
- ट्यूब पिच
- छेद का व्यास
- छेद सहिष्णुता
- छेद की गहराई
ट्यूब छेद की व्यवस्था
उपलब्ध लेआउट में निम्नलिखित शामिल हो सकते हैंः
- 30° त्रिकोणीय
- 60° त्रिकोणीय
- 45° घुमाया हुआ वर्ग
- 90° वर्ग
- कस्टम व्यवस्था
वास्तविक छेद पैटर्न को अनुमोदित उपकरण के चित्र का पालन करना चाहिए।
पास विभाजन ग्रूव
मल्टी-पास हीट एक्सचेंजर के लिए, निर्दिष्ट डिजाइन के अनुसार ट्यूब शीट के चेहरे में पास विभाजन ग्रूव को मशीनीकृत किया जा सकता है।
बोल्ट छेद
बोल्ट-होल मात्रा, व्यास और पीसीडी को खोल, चैनल या फ्लैंज कनेक्शन डिजाइन के अनुसार मशीनीकृत किया जा सकता है।
हीट एक्सचेंजर अनुप्रयोग
शेल और ट्यूब हीट एक्सचेंजर्स
F316Ti ट्यूब शीट को शेल-एंड-ट्यूब हीट एक्सचेंजर्स में ट्यूब-सपोर्टिंग और फ्लूइड-सेपरेशन घटक के रूप में इस्तेमाल किया जा सकता है।
कंडेनसर
अनुप्रयोगों में औद्योगिक संघनक उपकरण शामिल हो सकते हैं जहां चयनित सामग्री और डिजाइन की स्थिति उपयुक्त है।
रासायनिक प्रक्रिया उपकरण
F316Ti ट्यूब शीट को रासायनिक प्रक्रिया उपकरण के लिए निर्दिष्ट किया जा सकता है जिसके लिए ऑस्टेनिटिक स्टेनलेस स्टील फोर्जिंग ग्रेड की आवश्यकता होती है।
दबाव पोत के घटक
फोल्ड ट्यूब शीट लागू डिजाइन कोड के अधीन दबाव पोत और प्रक्रिया उपकरण इकट्ठा के हिस्से के रूप में आपूर्ति की जा सकती है।
पैकेजिंग
ट्यूब शीट के साथ आपूर्ति की जा सकती हैः
- जंगरोधी सुरक्षा
- प्लास्टिक के पैकेजिंग
- चेहरे की सुरक्षा
- लकड़ी के मामले
- प्लाईवुड के मामले
- स्टील फ्रेम पैकेजिंग
- अनुकूलित निर्यात पैकेजिंग
ट्यूब के छेद और मशीनीकृत सील सतहों को हैंडलिंग और परिवहन के दौरान प्रभाव और संदूषण से संरक्षित किया जाना चाहिए।
