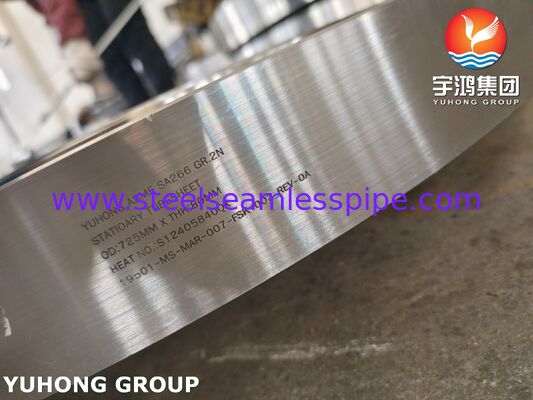

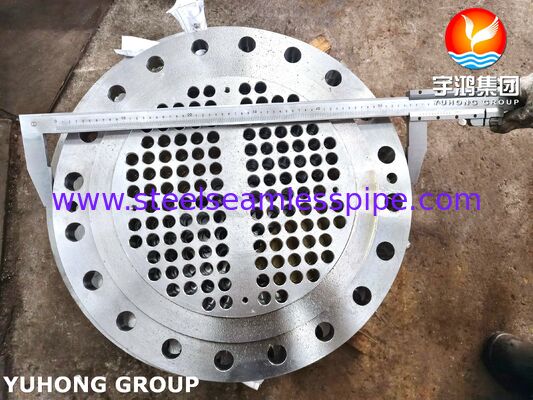

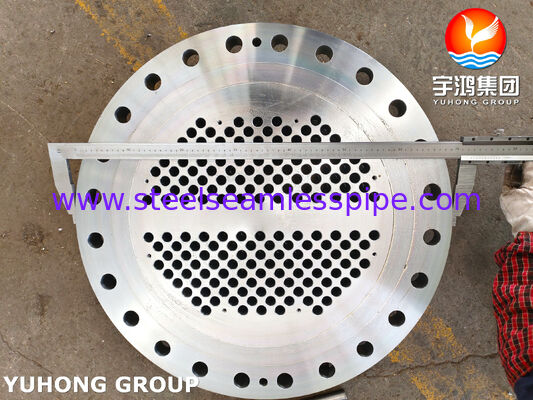

SA266 ग्र.2 शेल और ट्यूब हीट एक्सचेंजर्स के लिए कार्बन स्टील फोर्ज्ड ट्यूबशीट

शेल और ट्यूब हीट एक्सचेंजर्स के लिए ASME SA266 Gr.2 कार्बन स्टील फोल्डेड ट्यूब शीट

SA266 Gr.2 ट्यूबशीट एक कार्बन स्टील फोर्गेड घटक है जिसे शेल और ट्यूब हीट एक्सचेंजर, कंडेनसर, बॉयलर और संबंधित प्रक्रिया उपकरण में दबाव असर अनुप्रयोगों के लिए डिज़ाइन किया गया है।

के अनुसार निर्मितASME SA266 Gr.2, ट्यूब शीट को काढ़ा कार्बन स्टील से निर्मित किया जाता है और उपकरण के चित्रों के अनुसार सटीक ट्यूब छेद, पास-विभाजन सुविधाओं और सील सतहों के साथ मशीनीकृत किया जाता है।

SA266/A266M कार्बन स्टील के लिए फोर्जिंग को कवर करता हैबॉयलर, प्रेशर कंटेनर और संबंधित उपकरण, जिसमें रासायनिक संरचना, यांत्रिक गुणों और लागू गर्मी उपचार स्थितियों को कवर करने वाली आवश्यकताएं हैं।

यह उत्पाद एकफिक्स्ड ट्यूब शीट, फ्लोटिंग हेड ट्यूब शीट या अन्य प्रोजेक्ट विशिष्ट विन्यास, हीट एक्सचेंजर डिजाइन के आधार पर।

SA266 ग्रेड 2 कार्बन स्टील

SA266 Gr.2 ASTM A266/A266M द्वारा कवर कार्बन स्टील फोर्जिंग ग्रेड से संबंधित है। विनिर्देश में दबाव पोत से संबंधित अनुप्रयोगों के लिए चार ग्रेड शामिल हैं। वर्तमान पदनाम प्रणाली का उपयोग करता हैग्रेड 1, ग्रेड 2, ग्रेड 3 और ग्रेड 4, जो पूर्ववर्गीय वर्ग 1-4 की शब्दावली की जगह लेती है।

ट्यूब शीट अनुप्रयोग के लिए, सामग्री का चयन यांत्रिक डिजाइन, दबाव, तापमान, संक्षारण भत्ता और खोल, ट्यूब और चैनल सामग्री के साथ संगतता के अनुसार किया जाता है।

बनावटी निर्माण

फोर्जिंग संरचना बड़ी संख्या में सटीक रूप से स्थित ट्यूब छेद के साथ एक मोटी ट्यूब शीट को मशीनिंग के लिए एक उपयुक्त प्रारंभिक रूप प्रदान करती है।

फोर्जिंग से संबंधित विशिष्ट नियंत्रणों में निम्नलिखित शामिल हैंः

• फोर्जिंग रिडक्शन
• ताप उपचार
• अनाज प्रवाह पर विचार
• रासायनिक विश्लेषण
• यांत्रिक परीक्षण
• अल्ट्रासोनिक जांच

ट्यूब शीट को केवल मानक फ्लैंज आयामों पर भरोसा करने के बजाय हीट एक्सचेंजर ड्राइंग के अनुसार मशीनीकृत किया जाता है।

महत्वपूर्ण मशीनिंग विशेषताओं में शामिल हैंः

• ट्यूब छेद व्यास
• ट्यूब होल पिच
• ट्यूब छेद पैटर्न
• ट्यूब छेद की मात्रा
• ट्यूब छेद सहिष्णुता
• ट्यूब छेद लंबवतता
• पास विभाजन ग्रूव
• गास्केट सीट की सतह
• बाहरी व्यास
• कुल मोटाई
• एकाग्रता

ट्यूब-होल डिजाइन को चयनित ट्यूब ओडी, दीवार मोटाई, ट्यूब पिच और हीट एक्सचेंजर कॉन्फ़िगरेशन के अनुसार अनुकूलित किया जा सकता है।

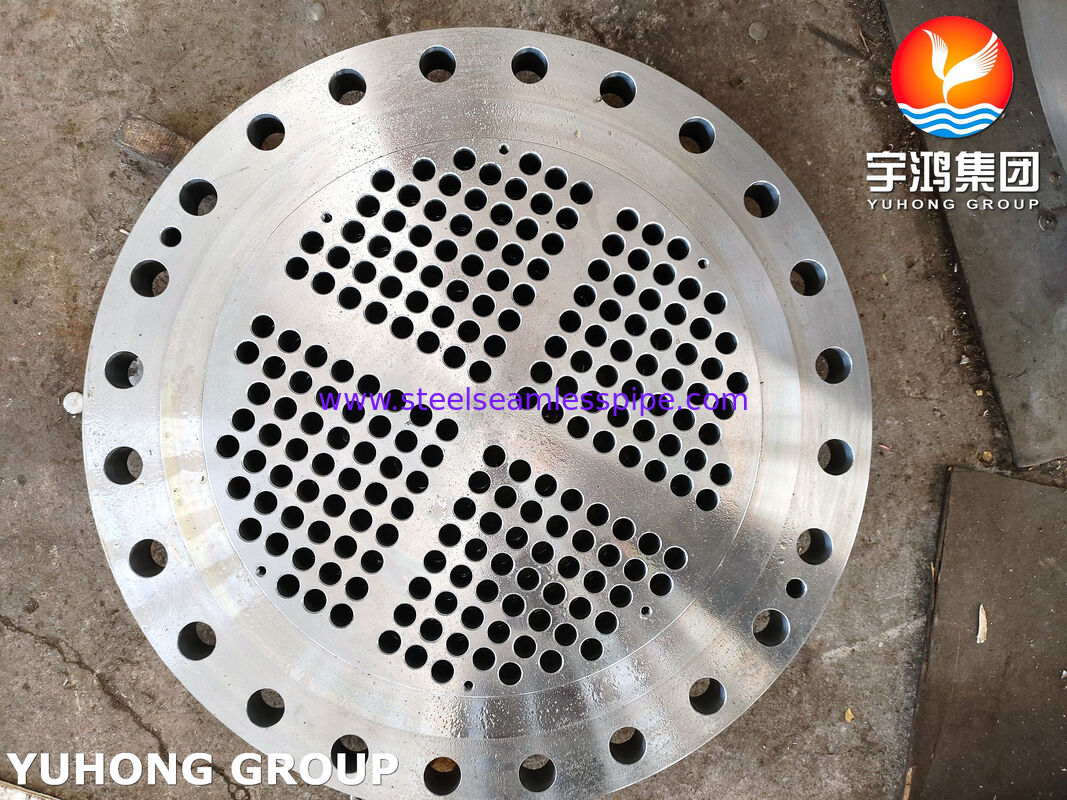

ट्यूब छेद पैटर्न

सामान्य ट्यूब-होल व्यवस्थाओं में शामिल हैंः

• त्रिकोणीय पिच- एक कॉम्पैक्ट ट्यूब व्यवस्था प्रदान करता है और जहां सफाई आवश्यकताएं अनुमति देती हैं, उच्च गर्मी हस्तांतरण सतह घनत्व प्रदान कर सकता है।
• चौकोर पिच- ट्यूबों के बीच अधिक सुलभ दूरी प्रदान करता है और जहां यांत्रिक सफाई या रखरखाव पहुंच महत्वपूर्ण है, वहां विचार किया जा सकता है।
• घुमाया हुआ वर्ग पिच- विशिष्ट प्रवाह और लेआउट आवश्यकताओं के लिए इस्तेमाल किया जा सकता है।

अंतिम ट्यूब-होल पैटर्न हमेशा हीट एक्सचेंजर थर्मल और यांत्रिक डिजाइन का पालन करना चाहिए।

एक ट्यूब शीट केवल एक ड्रिल स्टील प्लेट नहीं है। इसकी मोटाई और छेद की व्यवस्था के बीच बातचीत से निर्धारित कर रहे हैंट्यूब साइड दबाव, शेल साइड दबाव, अंतर दबाव, तापमान, ट्यूब भार और गास्केट सील करने की आवश्यकताएं.

महत्वपूर्ण डिजाइन इनपुट में शामिल हैंः

• डिजाइन दबाव
• डिजाइन तापमान
• ट्यूब ओडी
• ट्यूब दीवार मोटाई
• ट्यूब सामग्री
• शेल आईडी
• ट्यूब गणना
• ट्यूब पिच
• पास व्यवस्था
• संक्षारण अनुदान
• अंतर दबाव
• गास्केट विन्यास
• ट्यूब-टू-ट्यूबशीट संयुक्त

ट्यूब के छेद को हीट एक्सचेंजर के डिजाइन के आधार पर विभिन्न ट्यूब लगाव विधियों के लिए तैयार किया जा सकता हैः

• विस्तारित ट्यूब संयुक्त
• शक्ति-वेल्डेड जोड़
• सील वेल्डेड संयुक्त
• विस्तारित और सील वेल्डेड संयुक्त

ट्यूब-होल सतह फिनिश और ग्रूव कॉन्फ़िगरेशन ग्राहक के ड्राइंग के अनुसार निर्मित किया जा सकता है।

उपलब्ध निरीक्षण में निम्नलिखित शामिल हो सकते हैंः

• रासायनिक संरचना विश्लेषण
• तन्यता परीक्षण
• उपज शक्ति परीक्षण
• लम्बाई परीक्षण
• क्षेत्रफल में कमी
• कठोरता परीक्षण
• गर्मी उपचार रिकॉर्ड
• अल्ट्रासोनिक परीक्षण
• चुंबकीय कण परीक्षण
• तरल पदार्थ के प्रवेश का परीक्षण
• आयामी निरीक्षण
• ट्यूब छेद निरीक्षण
• पीएमआई जहां आवश्यक हो
• दृश्य निरीक्षण

खरीद आदेश या परियोजना विनिर्देश में निर्दिष्ट होने पर अतिरिक्त निरीक्षण आवश्यकताओं को शामिल किया जा सकता है।एएसटीएम A266/A266M भी पूरक आवश्यकताओं प्रदान करता है जब अतिरिक्त परीक्षण या निरीक्षण खरीदार द्वारा अनुरोध किया जाता है.
