| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASME SA240 SS304 ट्यूब शीट |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई-लकड़ी का केस/लरोन केस/बुना बैग |
| प्रसव के समय: | स्वनिर्धारित |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 800 टन/माह |
| प्रमुखता देना: | ASME SA240 हीट एक्सचेंजर ट्यूब शीट,परिशुद्धता सीएनसी-ड्रिल ट्यूबशीट,संक्षारण प्रतिरोधी SS304 ट्यूब शीट |
||
|---|---|---|---|

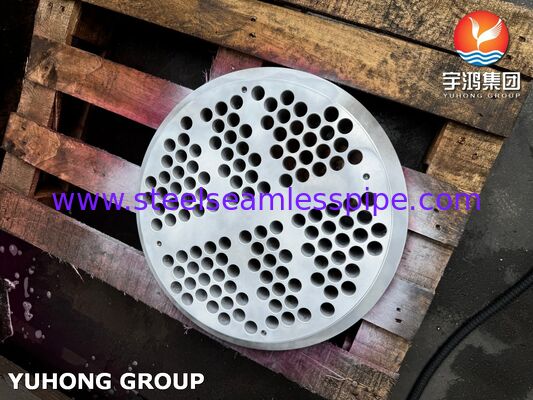

ट्यूबशीट एक छिद्रित गोलाकार प्लेट है जो ट्यूब बंडल को सुरक्षित और संरेखित करती है, साथ ही शेल-साइड और ट्यूब-साइड तरल पदार्थों के बीच दबाव-तंग बाधा बनाए रखती है। यह शेल-एंड-ट्यूब हीट एक्सचेंजर का प्राथमिक दबाव-धारण करने वाला घटक है।
यह ट्यूबशीट ASME SA240 टाइप 304 स्टेनलेस स्टील (UNS S30400) से निर्मित है - उद्योग-मानक ऑस्टेनिटिक ग्रेड जो संक्षारण प्रतिरोध, निर्माण क्षमता और वेल्डेबिलिटी का संतुलन प्रदान करता है। यह सामग्री ऑक्सीकरण वातावरण में 465°C (870°F) तक की सेवा तापमान में विश्वसनीय प्रदर्शन प्रदान करती है।

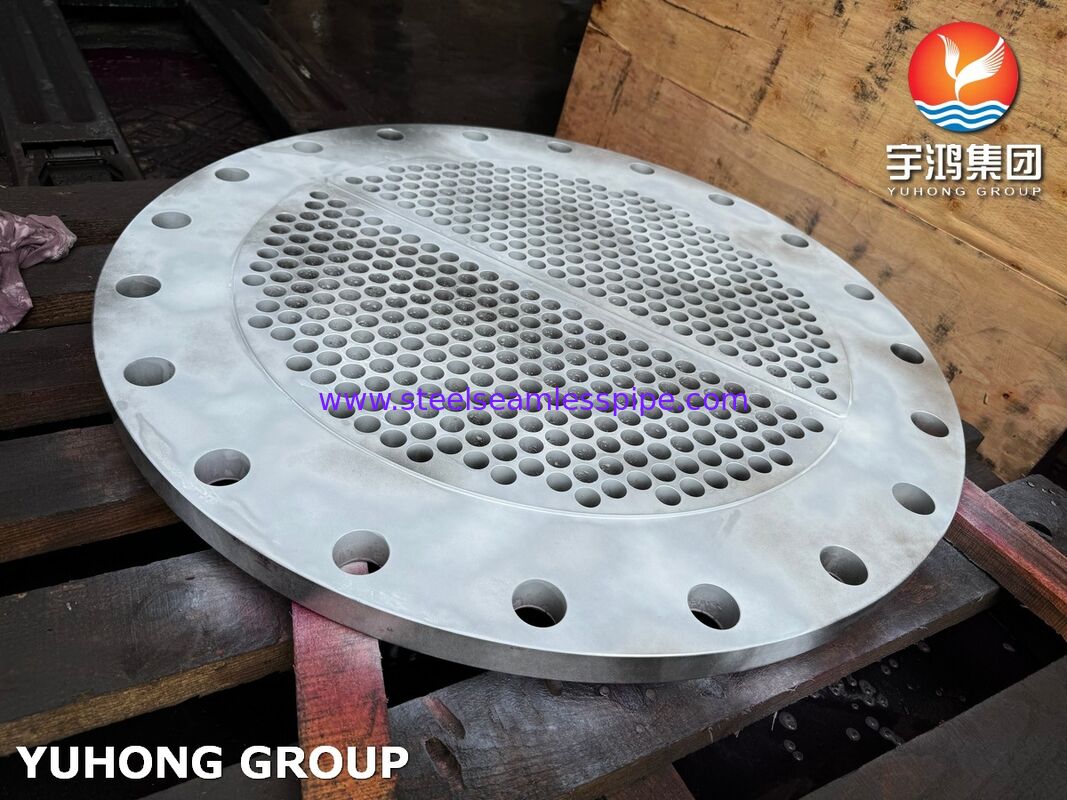

निर्माण: क्लाइंट-प्रदत्त TEMA लेआउट ड्राइंग (त्रिकोणीय या वर्गाकार पिच) के अनुसार सटीक सीएनसी-ड्रिल और मशीनिंग, पास विभाजन खांचे और सीलिंग फेस को विनिर्देश के अनुसार मशीनिंग के साथ।
सभी ट्यूबशीट सख्त अनुपालन में उत्पादित किए जाते हैं ASME SA240 / ASTM A240 - कोई वैकल्पिक मानक लागू नहीं किए जाते हैं।
| तत्व | संरचना (%) |
|---|---|
| कार्बन (C) | ≤ 0.07 |
| मैंगनीज (Mn) | ≤ 2.00 |
| फास्फोरस (P) | ≤ 0.045 |
| सल्फर (S) | ≤ 0.030 |
| सिलिकॉन (Si) | ≤ 0.75 |
| क्रोमियम (Cr) | 18.0 - 20.0 |
| निकल (Ni) | 8.0 - 10.5 |
| नाइट्रोजन (N) | ≤ 0.10 |
| गुण | मान |
|---|---|
| तन्य शक्ति | ≥ 515 MPa (75,000 psi) |
| यील्ड स्ट्रेंथ (0.2% ऑफसेट) | ≥ 205 MPa (30,000 psi) |
| दीर्घीकरण | ≥ 40% |
| कठोरता | ≤ 92 HRB (≤ 201 HBW) |
| पैरामीटर | रेंज / सहनशीलता |
|---|---|
| बाहरी व्यास | कस्टम, 3,000 मिमी+ तक |
| मोटाई | 25 मिमी से 150 मिमी+ (कस्टम उपलब्ध) |
| ट्यूब होल व्यास सहनशीलता | +0.05 / -0.00 मिमी (सीएनसी परिशुद्धता) |
| होल पिच | TEMA लेआउट प्रति (आमतौर पर 25.4 मिमी से 31.75 मिमी) |
| प्रति होल खांचे | 2 या 3 परिशुद्धता एनुलर खांचे |

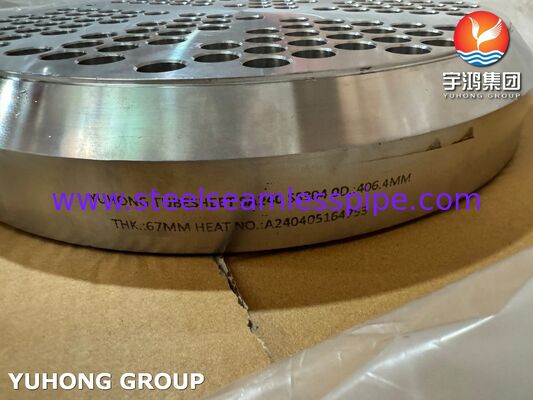

सभी ट्यूबशीट व्यापक गैर-विनाशकारी परीक्षा (NDE) से गुजरते हैं, जिसमें मिल टेस्ट रिपोर्ट (MTRs) के माध्यम से पूर्ण सामग्री ट्रेसबिलिटी बनाए रखी जाती है।
| परीक्षण विधि | उद्देश्य | स्वीकृति मानदंड |
|---|---|---|
| पेनेट्रेंट टेस्टिंग (PT) | सतह की असंतोषों (दरारें, छिद्र, लैप्स) का पता लगाता है | ASME SA240 / ग्राहक विनिर्देश |
| अल्ट्रासोनिक टेस्टिंग (UT) | सबसरफेस दोषों (समावेशन, लैमिनेशन, रिक्तियां) का पता लगाता है | ASME SA240 / ग्राहक विनिर्देश |
| PMI (पॉजिटिव मटेरियल आइडेंटिफिकेशन) | XRF के माध्यम से मिश्र धातु संरचना को सत्यापित करता है | सामग्री प्रमाण पत्र प्रति |

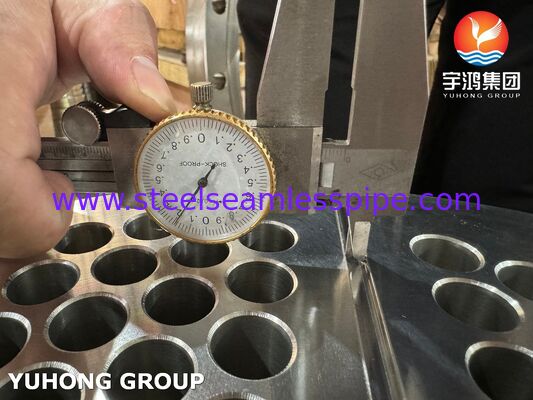

| आयामी निरीक्षण | होल व्यास, पिच, खांचे की गहराई, सतह फिनिश, OD/मोटाई को सत्यापित करता है | TEMA लेआउट + ग्राहक ड्राइंग प्रति |
| दृश्य निरीक्षण | सतह फिनिश, पास विभाजन खांचे संरेखण, सीलिंग फेस की स्थिति | ASME + TEMA आवश्यकताओं प्रति |
PT और UT महत्वपूर्ण सतहों पर 100% निरीक्षण दर पर किए जाते हैं।
ASME SA240 SS304 ट्यूबशीट हीट एक्सचेंजर सेवाओं के लिए निर्दिष्ट किए जाते हैं जहां ट्यूब-साइड या शेल-साइड तरल पदार्थ हल्के संक्षारक होते हैं और क्लोराइड सांद्रता कम रहती है।
डिजाइन दबाव सीमा:रोल्ड प्लेट निर्माण के लिए ≤ 30 बार (~435 psi)।
