| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| मॉडल संख्या: | ASME SA182 F304H स्टेनलेस स्टील जाली अंगूठी |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई लकड़ी के मामले / फूस |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| प्रोडक्ट का नाम: | जाली अंगूठी | मानक: | एएसटीएम ए 182, एएसएमई एसए 182 |
|---|---|---|---|
| सामग्री: | 304एच, 1.4948 | आकार: | कस्टम कर सकते हैं, खरीदार की ड्राइंग आवश्यकताओं के रूप में |
| आकार: | अँगूठी | एनडीटी: | 100% पीटी, यूटी, पीएमआई |
| आवेदन: | हीट एक्सचेंजर, बॉयलर, प्रेशर वेसल, स्टीम टर्बाइन, बड़े सेंट्रल एयर कंडीशनिंग आदि। | ||
| प्रमुखता देना: | ASME SA182 F304H स्टेनलेस स्टील की अंगूठी,1.4948 इस्पात फोर्जिंग रिंग,हीट एक्सचेंजर स्पेयर पार्ट्स स्टील रिंग |
||

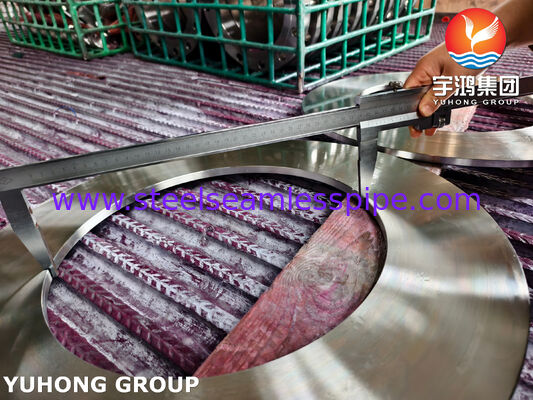

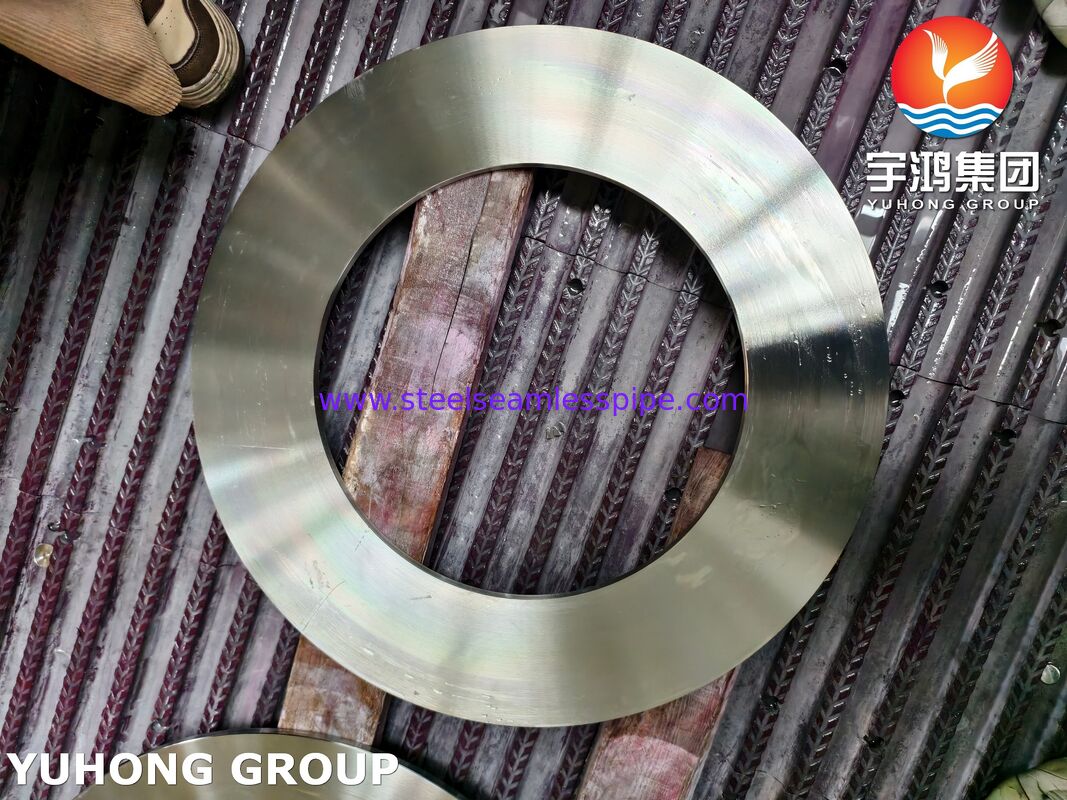

हीट एक्सचेंजर अनुप्रयोग के लिए ASME SA182 F304H स्टेनलेस स्टील फोर्ज्ड रिंग
हीट एक्सचेंजर्स में जाली रिंगों का कार्य
ये भारी संरचनात्मक घटक हैं, न कि स्वयं ट्यूब:
ट्यूबशीट: मोटी ड्रिल की गई रिंग/प्लेट जो ट्यूब बंडल (उदाहरण के लिए, टीपी321 ट्यूब) को पकड़ती है। F304H शेल-साइड और ट्यूब-साइड तरल पदार्थों के बीच उच्च अंतर दबाव को झेलने की ताकत प्रदान करता है।
फ्लैंज रिंग्स: पाइपिंग या बोनट पर बोल्ट लगाने के लिए चैनल सिरों पर वेल्डेड या इंटीग्रल रिंग्स।
चैनल बैरल/क्लोजर: उच्च दबाव वाले इनलेट/आउटलेट हेडर के लिए बेलनाकार जाली अनुभाग।
बियरिंग/सपोर्ट रिंग्स: ट्यूब बंडलों या फ्लो डिस्ट्रीब्यूटर्स को सपोर्ट करने वाली आंतरिक रिंग्स।
ASME SA182 F304H स्टेनलेस स्टील जाली रिंग हीट एक्सचेंजर स्पेयर पार्ट्स की रासायनिक संरचना%
| गेडे | सी | एम.एन. | सी | पी | एस | करोड़ | नी | एन |
|---|---|---|---|---|---|---|---|---|
| 304एच | न्यूनतम: 18.0 अधिकतम:20.0 | न्यूनतम: 8.0 अधिकतम: 10.5 | न्यूनतम: 0.04 अधिकतम: 0.10 | 0.75 अधिकतम | 2.0 अधिकतम | 0.04 अधिकतम | 0.03 अधिकतम | 0.10 अधिकतम |
ग्रेड एएसटीएम ए182 एफ304एच फ्लैंज के यांत्रिक गुण निम्नलिखित तालिका में प्रदर्शित किए गए हैं।
| श्रेणी | तन्यता ताकत (एमपीए) न्यूनतम | उपज शक्ति 0.2% प्रमाण (एमपीए) न्यूनतम | बढ़ाव (50 मिमी में%) मिनट | कठोरता | |
| रॉकवेल बी (एचआर बी) अधिकतम | ब्रिनेल (एचबी) अधिकतम | ||||
| 304एच | 515 | 205 | 40 | 92 | 201 |
के भौतिक गुणASME SA182 F304H स्टेनलेस स्टील फोर्ज्ड रिंग हीट एक्सचेंजर स्पेयर पार्ट्स
| श्रेणी | घनत्व (किलो/एम3) | लोचदार मापांक (जीपीए) | तापीय विस्तार का माध्य गुणांक (μm/m/°C) | तापीय चालकता (W/mK) | विशिष्ट ऊष्मा 0-100°C (J/kg.K) | विद्युत प्रतिरोधकता (nΩ.m) | |||
| 0-100°C | 0-315°C | 0-538°C | 100°C पर | 500°C पर | |||||
| 304एच | 8000 | 193 | 17.2 | 17.8 | 18.4 | 16.2 | 21.5 | 500 | 720 |
हीट एक्सचेंजर स्पेयर पार्ट्स (जाली रिंग्स) के लिए विशिष्ट आवश्यकताएँ
जब ट्यूबशीट, फ़्लैंज या चैनल बैरल के लिए उपयोग किया जाता है, तो जाली रिंगों को इन महत्वपूर्ण आवश्यकताओं को पूरा करना चाहिए:
अनाज का आकार: ASME SA182 को क्रीप डिज़ाइन वक्रों को पूरा करने के लिए F304H के लिए एक महीन अनाज आकार (एएसटीएम नंबर 7 या महीन) की आवश्यकता होती है। मोटे अनाज टूटना जीवन को कम करते हैं।

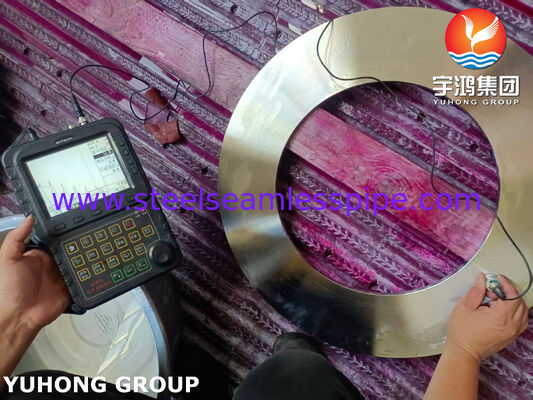

अल्ट्रासोनिक परीक्षा (यूटी): विशिष्ट मोटाई पर खोखले फोर्जिंग (रिंग) के लिए, आंतरिक लेमिनेशन या छिद्र का पता लगाने के लिए यूटी की आवश्यकता होती है।
तरल पेनेट्रेंट परीक्षा (पीटी): तैयार मशीनीकृत सतहों (फ्लैंज के सीलिंग चेहरे) पर सतह दोष का पता लगाने के लिए आवश्यक है।
समाधान एनीलिंग: सेवा से पहले समाधान में कार्बाइड डालने के लिए 1040 डिग्री सेल्सियस - 1120 डिग्री सेल्सियस तक गर्म किया जाना चाहिए और तेजी से बुझाया जाना चाहिए (पानी या तेज़ हवा)।
आवेदन
