| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO 9001, PED, ABS, DNV, BV, LR, TUV |
| मॉडल संख्या: | एएसटीएम ए182 एफ321 डब्ल्यूएनआरएफ निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | समुद्र में चलने लायक निर्यात लकड़ी के केस, प्लाइवुड केस, लकड़ी के पैलेट, प्लास्टिक फिल्म संरक्षण |
| प्रसव के समय: | स्वनिर्धारित |
| भुगतान शर्तें: | टी/टी और एल/सी नजर में |
| आपूर्ति की क्षमता: | स्वनिर्धारित |
| सामग्री: | एएसटीएम ए182 एफ316एल स्टेनलेस स्टील | निकला हुआ किनारा प्रकार: | वेल्डिंग गर्दन उठा हुआ चेहरा (WNRF) |
|---|---|---|---|
| मानक: | एएसएमई बी16.5 / एएसएमई बी16.47 (गंभीर ए/बी) | आकार सीमा: | 1/2 "से 60" |
| दबाव वर्ग: | कक्षा 150, 300, 600, 900, 1500, 2500 | फेसिंग प्रकार: | आरएफ (उठाया हुआ चेहरा) |
| विनिर्माण प्रक्रिया: | जाली | आवेदन: | तेल और गैस, पेट्रोकेमिकल, पावर प्लांट, एलएनजी |
| प्रमुखता देना: | एएसटीएम ए182 एफ321 स्टेनलेस स्टील निकला हुआ किनारा,डब्ल्यूएनआरएफ निकला हुआ किनारा एएसएमई बी16.47,वेल्डिंग गर्दन उठा हुआ चेहरा निकला हुआ किनारा |
||

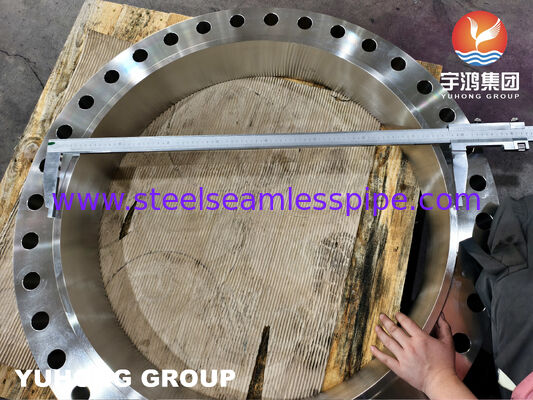

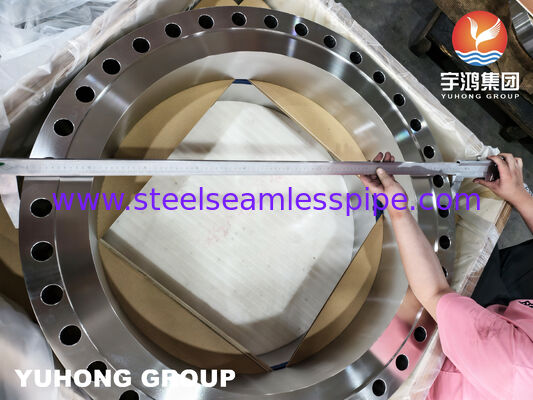

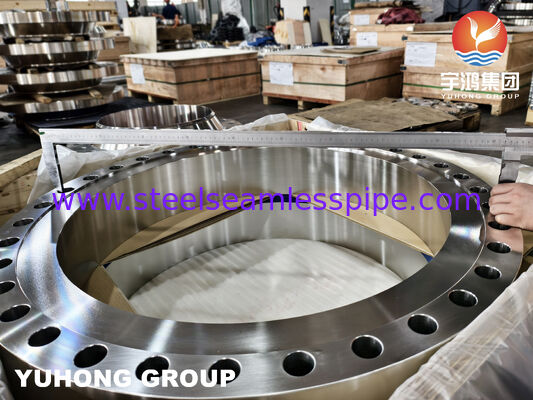

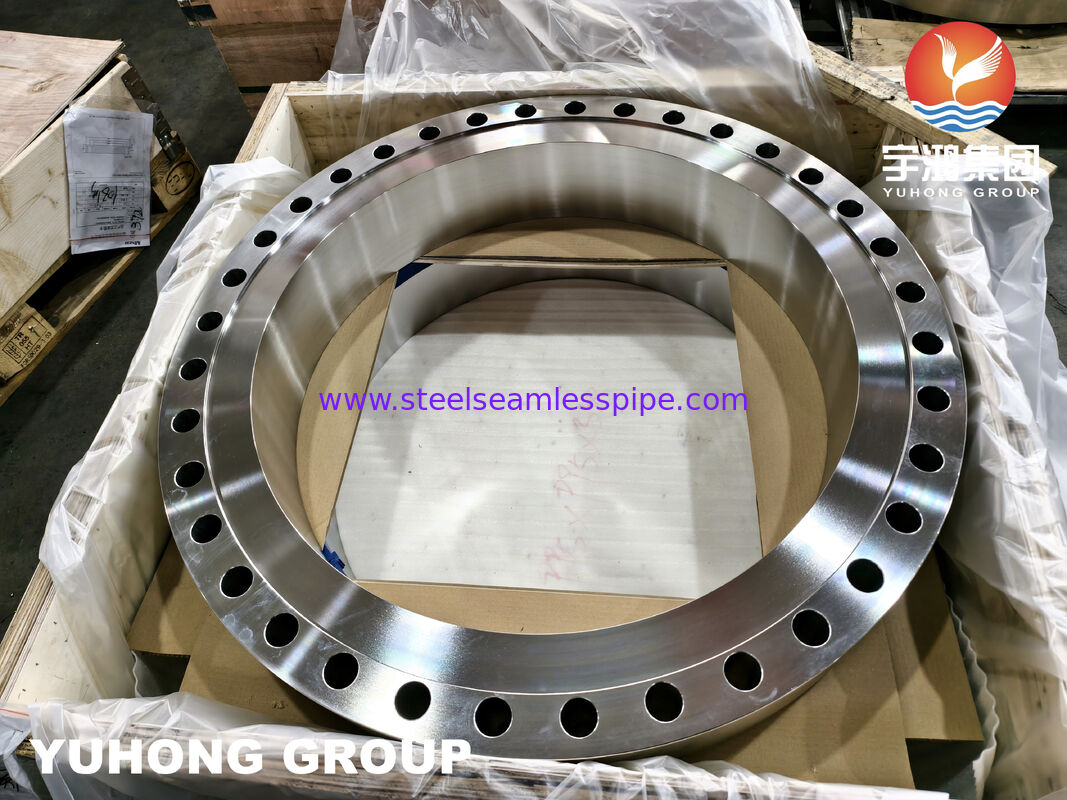

ASTM A182 F316L WNRF फोल्ड स्टेनलेस स्टील फ्लैंज
उत्पाद का अवलोकन
उच्च संक्षारण प्रतिरोधी पाइपिंग के लिए फोल्डेड F316L वेल्ड नेक रिवाइज्ड फेस फ्लैंज
ASTM A182 F316L WNRF (Weld Neck Raised Face) Flange is a forged stainless steel flange manufactured for pressure piping systems requiring excellent corrosion resistance and reliable mechanical performance. ASTM A182 / ASME SA182 विनिर्देशों के अनुसार निर्मित,फ्लैंज में एक लंबा कॉपर हब डिज़ाइन है जो उच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए चिकनी तनाव वितरण और बेहतर कनेक्शन ताकत प्रदान करता है.
F316L की कम कार्बन सामग्री वेल्डिंग के बाद क्रोमियम कार्बाइड की वर्षा के जोखिम को कम करती है, जिससे यह संक्षारक वातावरण के संपर्क में आने वाली वेल्डेड पाइप सिस्टम के लिए उपयुक्त है।क्लोराइड युक्त मीडिया के प्रति उत्कृष्ट प्रतिरोध के साथ, एसिड और रासायनिक प्रक्रिया तरल पदार्थ, एएसटीएम A182 F316L वेल्ड नेक राइज्ड फेस फ्लैंग्स का व्यापक रूप से रासायनिक प्रसंस्करण, पेट्रोकेमिकल, समुद्री, अपतटीय और औद्योगिक पाइपिंग सिस्टम में उपयोग किया जाता है।
तकनीकी विनिर्देश
|
पद |
विनिर्देश |
|---|---|
|
उत्पाद का नाम |
ASTM A182 F316L WNRF फोल्ड स्टेनलेस स्टील फ्लैंज |
|
मानक |
ASTM A182 / ASME SA182 |
|
सामग्री का ग्रेड |
F316L / UNS S31603 |
|
फ्लैंज प्रकार |
वेल्ड नेक राइज्ड फेस (WNRF) |
|
निर्माण प्रक्रिया |
कुदाया |
|
दबाव रेटिंग |
वर्ग 150 ₹2500 |
|
आकार सीमा |
एनपीएस 1/2" 24" (बड़े आकार उपलब्ध हैं) |
|
मुखी प्रकार |
ऊपर उठाया हुआ चेहरा (आरएफ) |
|
कनेक्शन प्रकार |
बट वेल्डिंग |
|
ताप उपचार |
समाधान एनील किया गया |
|
सतह खत्म |
मशीनीकृत / चिकनी समाप्ति |
|
ड्रिलिंग मानक |
ASME B16.5 / ASME B16.47 |
|
परीक्षण |
पीएमआई, आयामी निरीक्षण, दबाव परीक्षण |
|
प्रमाणन |
एन 10204 3.1 एमटीसी उपलब्ध |
रासायनिक संरचना
|
तत्व |
सामग्री (%) |
|---|---|
|
कार्बन (सी) |
≤0.030 |
|
क्रोमियम (Cr) |
16.0 ¢18.0 |
|
निकेल (Ni) |
10.0 ¥14.0 |
|
मोलिब्डेनम (मो) |
2.0 ¥3.0 |
|
मैंगनीज (Mn) |
≤2.00 |
|
सिलिकॉन (Si) |
≤1.00 |
|
फास्फोरस (पी) |
≤0.045 |
|
सल्फर (S) |
≤0.030 |
|
लोहा (Fe) |
शेष राशि |
यांत्रिक गुण
|
संपत्ति |
आवश्यकता |
|---|---|
|
तन्य शक्ति |
≥485 एमपीए |
|
उपज शक्ति |
≥170 एमपीए |
|
लम्बाई |
≥ 30% |
|
कठोरता |
≤ 95 HRB |
उत्पाद की विशेषताएं
मोलिब्डेनम के जोड़ने से खाई और दरार संक्षारण के प्रतिरोध में सुधार होता है, विशेष रूप से समुद्री जल जैसे क्लोराइड युक्त वातावरण में,रासायनिक प्रसंस्करण तरल पदार्थ और औद्योगिक शीतलन प्रणाली.
कम कार्बन सामग्री वेल्डिंग प्रक्रियाओं के दौरान संवेदनशीलता को कम करती है, जिससे F316L वेल्डेड पाइपिंग अनुप्रयोगों के लिए उपयुक्त है जिन्हें निर्माण के बाद संक्षारण प्रतिरोध में सुधार की आवश्यकता होती है।
लंबा कॉपर नब दबाव पाइप सिस्टम में तनाव एकाग्रता को कम करने और कनेक्शन विश्वसनीयता में सुधार करते हुए, फ्लैंज से पाइप में धीरे-धीरे तनाव संक्रमण प्रदान करता है।
फोर्जिंग के कारण सामग्री घनत्व और यांत्रिक स्थिरता में सुधार होता है, जिससे फोल्ड F316L फ्लैंग्स दबाव वाले अनुप्रयोगों के लिए उपयुक्त होते हैं।
परियोजना आवश्यकताओं के अनुसार वर्ग 150 से वर्ग 2500 तक के दबाव वर्गों में उपलब्ध है।
डब्ल्यूएनआरएफ फ्लैंज डिजाइन के फायदे
उच्च दबाव पाइप प्रणाली के लिए उपयुक्त
स्लिप-ऑन फ्लैंग्स की तुलना में तनाव का बेहतर वितरण
पाइप कनेक्शन पर कम टर्बुलेंस
उच्च तापमान सेवा के लिए उपयुक्त
बट वेल्डिंग इंस्टॉलेशन के साथ संगत
आम तौर पर महत्वपूर्ण प्रक्रिया पाइपिंग में प्रयोग किया जाता है
उपलब्ध आयाम
|
पैरामीटर |
रेंज |
|---|---|
|
आकार |
एनपीएस 1/2 "24" |
|
दबाव वर्ग |
150 / 300 / 600 / 900 / 1500 / 2500 |
|
सामना करना |
आरएफ, एफएफ, आरटीजे (आवश्यक) |
|
बोर प्रकार |
मानक / अनुकूलित |
|
अनुसूची संगतता |
एससीएच 5एसएक्सएक्सएक्स |
|
कस्टम डिज़ाइन |
उपलब्ध |
आवेदन
एएसटीएम A182 F316L WNRF फ्लैंग्स का व्यापक रूप से उपयोग किया जाता हैः
रासायनिक प्रसंस्करण संयंत्र
पेट्रोकेमिकल सुविधाएँ
तेल और गैस पाइपलाइन
अपतटीय प्लेटफार्म
समुद्री अभियांत्रिकी
औषधीय उपकरण
खाद्य प्रसंस्करण प्रणाली
निर्जलकरण संयंत्र
विद्युत उत्पादन
जल उपचार सुविधाएँ
औद्योगिक प्रक्रिया पाइपिंग
निरीक्षण और परीक्षण
पॉजिटिव मटेरियल आइडेंटिफिकेशन (PMI)
रासायनिक संरचना विश्लेषण
यांत्रिक गुणों का परीक्षण
आयामी निरीक्षण
दृश्य निरीक्षण
सतह परिष्करण निरीक्षण
अल्ट्रासोनिक परीक्षण
तरल पदार्थ के प्रवेश का परीक्षण
तीसरे पक्ष का निरीक्षण
क्यों चुनें YUHONG F316L WNRF Flanges
ASTM A182 / ASME SA182 के अनुसार निर्मित
फोल्ड F316L स्टेनलेस स्टील निर्माण
संक्षारक और क्लोराइड युक्त वातावरण के लिए उपयुक्त
कई दबाव वर्गों और आयामों में उपलब्ध
उपलब्ध एसएमआई और निरीक्षण दस्तावेज
औद्योगिक परियोजनाओं के लिए अनुकूलित फ्लैंज समाधान समर्थित
अक्सर पूछे जाने वाले प्रश्न
ASTM A182 F316L WNRF फ्लैंज एक फोल्ड स्टेनलेस स्टील वेल्ड गर्दन ऊंचा चेहरा फ्लैंज है जो दबाव पाइपिंग सिस्टम के लिए निर्मित है जिसके लिए संक्षारण प्रतिरोध और यांत्रिक शक्ति की आवश्यकता होती है।
F316L में F316 की तुलना में कम कार्बन सामग्री होती है, जो वेल्डिंग के बाद संवेदनशीलता के जोखिम को कम करती है और वेल्डेड अनुप्रयोगों में संक्षारण प्रतिरोध में सुधार करती है।
वेल्ड नेक फ्लैंग्स बेहतर तनाव वितरण प्रदान करते हैं और उच्च दबाव, उच्च तापमान और महत्वपूर्ण पाइपिंग सिस्टम के लिए पसंद किए जाते हैं।
F316L WNRF फ्लैंज आमतौर पर वर्ग 150, 300, 600, 900, 1500 और 2500 में उपलब्ध हैं।
हाँ. परियोजना विनिर्देशों के अनुसार अनुकूलित आकार, ड्रिलिंग पैटर्न, सामना करने वाले प्रकार और विशेष आवश्यकताओं की आपूर्ति की जा सकती है।
