| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम A694 F42 कार्बन स्टील WNRTJ निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाईवुड केस/पैलेट |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| मानक: | ASTM A694 / ASME SA694 | सामग्री: | F42 |
|---|---|---|---|
| आयुध डिपो: | 1/2 "- 60" | डब्ल्यूटी: | SCH 5S - SCH XXS |
| निकला हुआ किनारा प्रकार: | डब्ल्यूएनआरएफ, डब्ल्यूएनआरटीजे | कक्षा: | 150#, 300#, 600#, 900#, 1500#, 2500# |
| पैकिंग: | प्लाईवुड केस/पैलेट | ||
| प्रमुखता से दिखाना: | बी16.5 जाली कार्बन स्टील निकला हुआ किनारा, एएसटीएम ए694 एफ42 कार्बन स्टील डब्लूएनआरटीजे निकला हुआ कि | ||

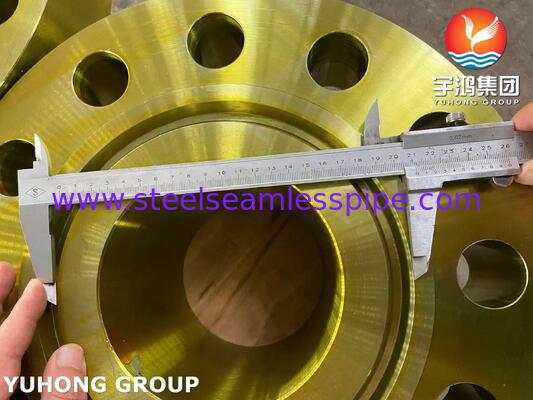

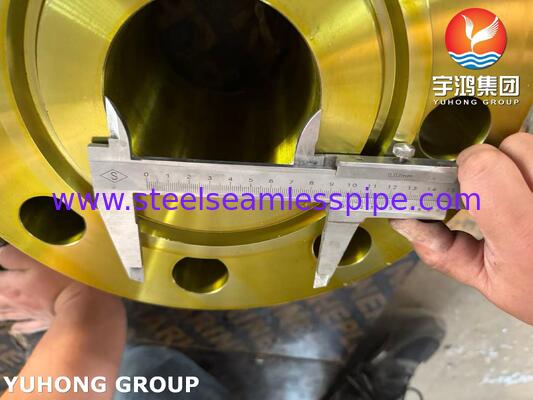

ASEME B16.5 ASTM A694 / ASME SA694 F42 कार्बन स्टील फ्लैंज वेल्ड नेक / WNRTJ फ्लैंज
दASTM A694 F42 WNRTJ फ्लैंजउच्च दबाव पाइपलाइन नेटवर्क के लिए एक मजबूत, मिशन-क्रिटिकल घटक है। इसका संयोजन एक मजबूत वेल्डिंग गर्दन, विश्वसनीय धातु-सीलिंग आरटीजे चेहरे,और ग्रेड F42 कार्बन स्टील यह मांग अपस्ट्रीम के लिए पसंदीदा विकल्प बनाता है, मिडस्ट्रीम और डाउनस्ट्रीम अनुप्रयोग जहां सुरक्षा, स्थायित्व और लीक-टाइट प्रदर्शन गैर-वार्तालाप योग्य हैं।एएसटीएम ए६९४ ग्रेड एफ४२ स्टील से निर्मित, जिसकी न्यूनतम प्रतिरोध शक्ति ४२ क्सी (२९० एमपीए) है, इस फ्लैंज विशेष रूप से उच्च दबाव, उच्च तापमान मांग उद्योगों में संचरण सेवा के लिए बनाया गया है।आरटीजे ग्रूव एक टिकाऊ बनाने के लिए धातु के अंगूठी गास्केट को संपीड़ित करता है, लीक-टाइट धातु-से-धातु सील, इसे तेल और गैस कुएं, पाइपलाइन मनिफोल्ड और पेट्रोकेमिकल रिएक्टर कनेक्शन में एक महत्वपूर्ण घटक बनाता है।
एएसटीएम ए६९४ एफ४२ कार्बन स्टील फ्लैंज का रासायनिक संरचना प्रतिशत
| ग्रेड | सी | एमएन | पी | एस | हाँ | कु | नि | सीआर | मो |
|---|---|---|---|---|---|---|---|---|---|
| F42 | 0.18-0.26 | 1.00-1.50 | 0.030 | 0.030 | 0.15 | 0.25 | 0.25 | 0.15-0.30 | 0.05-0.10 |
एएसटीएम ए६९४ एफ४२ कार्बन स्टील फ्लैंज के यांत्रिक गुण
| ग्रेड | न्यूनतम उपज शक्ति (ksi/MPa) | न्यूनतम तन्य शक्ति (ksi/MPa) | लम्बाई (%) | कठोरता (HB) | प्रभाव परीक्षण (चारपी वी-नोच, फुट-पाउंड/ज) |
|---|---|---|---|---|---|
| F42 | 42 / 290 | 60 / 415 | 20 | 187 | =20 / 27 |
उच्च दबाव सेवा क्षमताएं
दबाव रेटिंगः वर्ग 600, 900, 1500 और 2500 (ASME B16.5 / ASME B16.47) में उपलब्ध है।
तापमान सीमाः उच्च तापमान (आमतौर पर -46°C से +350°C, सामग्री गर्मी उपचार के आधार पर) के लिए उपयुक्त।
बोल्ट कनेक्शनः गैस्केट ब्लोआउट के बिना उच्च बोल्ट प्रीलोड का सामना करने के लिए डिज़ाइन किया गया है, जिससे यह एचपी / एचटी (उच्च-दबाव / उच्च-तापमान) कुओं, पाइपलाइनों और manifold सिस्टम के लिए आदर्श है।
आवेदन
तेल एवं गैस अन्वेषण: कुएं के कनेक्टर, क्रिसमस के पेड़, गला घोंटने वाले जनरेटर।
पाइपलाइन: उच्च दबाव वाली ट्रांसमिशन लाइनें, कंप्रेसर स्टेशन और मीटरिंग स्किड।
रासायनिक/पेट्रोकेमिकल: रिएक्टर नोजल, हीट एक्सचेंजर कनेक्शन और उच्च दबाव वाली भाप लाइनें।
हाइड्रोजन और खट्टा सेवाः H2S वातावरण के लिए उपयुक्त NACE MR0175/ISO 15156 अनुपालन के साथ।
