| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO, API, PED , ABS, DNV, BV, LR |
| मॉडल संख्या: | एएसटीएम बी564 यूएनएस एन06625 निकल मिश्र धातु वेल्ड नेक निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुडन केस या पैलेट |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| प्रोडक्ट का नाम: | निकल मिश्र धातु निकला हुआ किनारा | मानक: | एएसटीएम बी 564, एएसएमई एसबी 564 |
|---|---|---|---|
| आयाम: | एएसएमई/एएनएसआई बी16.5, बी16.47 | सामग्री: | अलॉय/इंकोनेल 625, डीआईएन 2.4856, यूएनएस एन06625 |
| निकला हुआ किनारा प्रकार: | वेल्ड नेक (डब्ल्यूएन) | निकला हुआ किनारा चेहरा: | एफएफ, आरएफ, आरटीजे |
| विनिर्माण मार्ग: | 65 | ||
| प्रमुखता देना: | निकल मिश्र धातु 625 वेल्ड नेक निकला हुआ किनारा,एएसटीएम बी564 इनकोनेल 625 निकला हुआ किनारा,यूएनएस एन06625 डब्ल्यूएनआरएफ निकला हुआ किनारा |
||

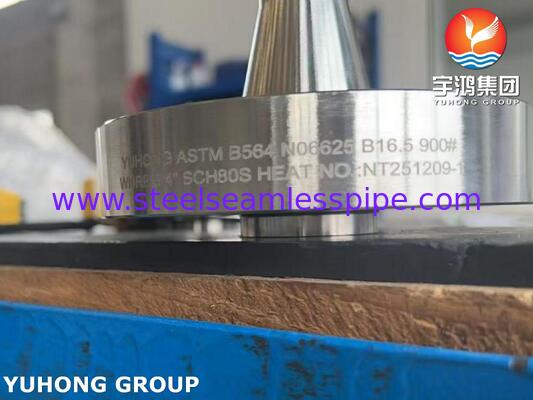

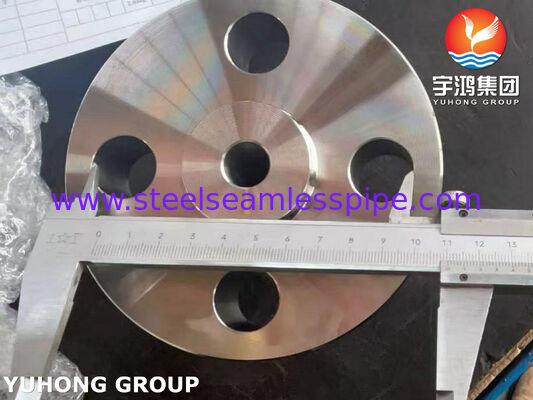

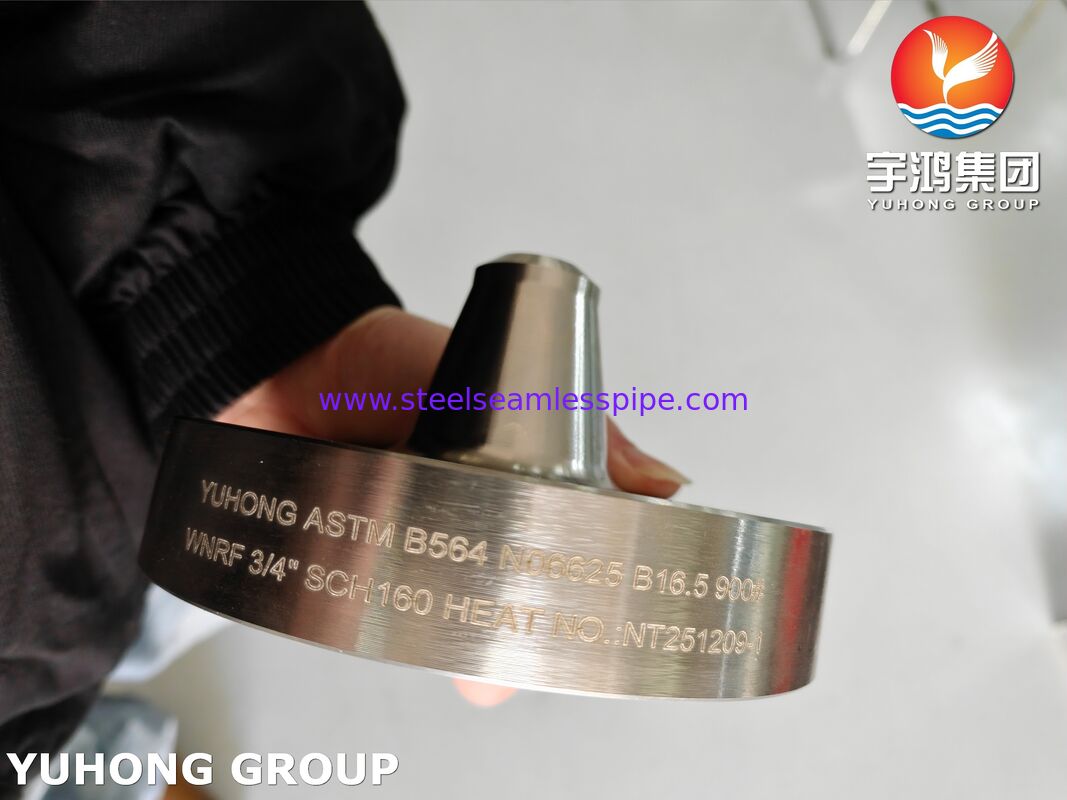

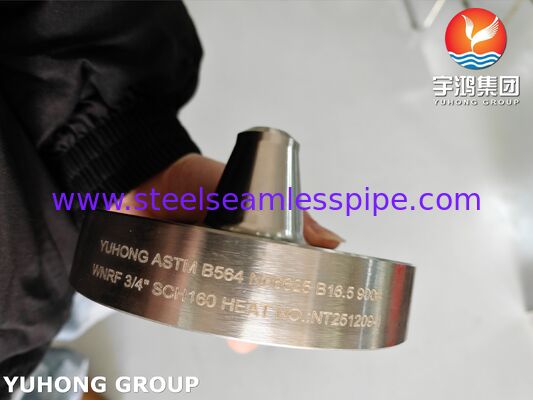

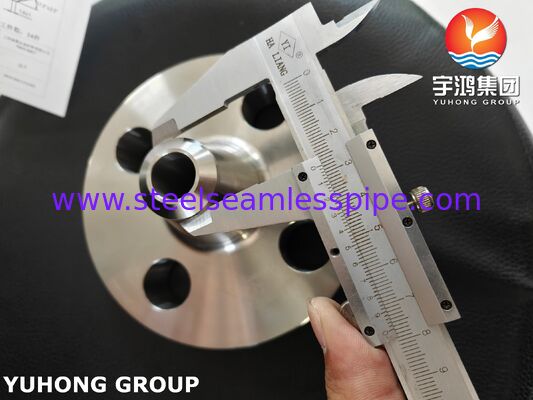

निकल मिश्र धातु 625 निकला हुआ किनारा, एएसटीएम बी564 इनकोनल 625 / 2.4856 / यूएनएस एन06625 डब्ल्यूएनआरएफ निकला हुआ किनारा
WNRF (वेल्ड नेक रेज्ड फेस) - लंबा पतला हब उच्च दबाव और अत्यधिक थर्मल साइक्लिंग के खिलाफ सुदृढीकरण प्रदान करता है। उठा हुआ चेहरा (आमतौर पर 0.06" या 0.25" ऊंचाई प्रति ASME B16.5) गैसकेट संपीड़न सुनिश्चित करता है। जबकि यह निकला हुआ किनारा नाममात्र रूप से ASTM B564 के लिए निर्मित एक जाली, ठोस-समाधान मजबूत Ni-Cr-Mo घटक (नाइओबियम अतिरिक्त के साथ) है, इसका वास्तविक-विश्व प्रदर्शन सूक्ष्मताओं द्वारा नियंत्रित होता है जिसे अनुभवी इंजीनियर पहचानते हैं लेकिन कैटलॉग में शायद ही कभी मुद्रित होते हैं। YUHONG संपूर्ण निरीक्षण सुविधा के साथ फ़्लैंज को सामग्री मानक और उत्पादन मानक का कड़ाई से अनुपालन प्रदान करता है।
संक्षारण प्रतिरोध (मुख्य लाभ)
ऑक्सीकरण और गैर-ऑक्सीकरण एसिड (उदाहरण के लिए, फॉस्फोरिक, नाइट्रिक, सल्फ्यूरिक) के लिए उत्कृष्ट प्रतिरोध।
उच्च Mo + Cr सामग्री के कारण क्लोराइड वातावरण में उत्कृष्ट गड्ढा और दरार संक्षारण प्रतिरोध (PREN > 45)।
क्लोराइड-प्रेरित तनाव संक्षारण क्रैकिंग (एससीसी) के लिए उच्च प्रतिरोध।
निरंतर सेवा में ~980 डिग्री सेल्सियस (1800 डिग्री फ़ारेनहाइट) तक ऑक्सीकरण और स्केलिंग के लिए उत्कृष्ट प्रतिरोध।
समुद्री जल, खट्टा गैस (H₂S/CO₂), और ग्रिप गैस डिसल्फराइजेशन सिस्टम सहित संक्षारक मीडिया की एक विस्तृत श्रृंखला के लिए प्रतिरोधी।
निकेल अलॉय 625 फ्लैंज एएसटीएम बी564 यूएनएस एन06625 इंकोनेल 625 वेल्ड नेक फ्लैंज के समतुल्य
| मानक | वर्कस्टॉफ़ एन.आर. | बी एस | गोस्ट | एन | यूएनएस | जिस |
| इनकोनल 625 | 2.4856 | एन06625 | एनए 21 | ХН75МБТЮ | NiCr23Fe | एनसीएफ 625 |
निकल मिश्र धातु 625 फ्लैंज एएसटीएम बी564 यूएनएस एन06625 इनकोनेल 625 वेल्ड नेक फ्लैंज की रासायनिक संरचना%
| श्रेणी | सी | एम.एन. | सी | एस | घन | फ़े | नी | करोड़ |
| इनकोनल 625 | 0.10अधिकतम | 0.50 अधिकतम | 0.50 अधिकतम | 0.015अधिकतम | – | 5.0 अधिकतम | 58.0 मि | 20.0 - 23.0 |
निकेल मिश्र धातु 625 निकला हुआ किनारा एएसटीएम बी564 यूएनएस एन06625 इनकोनेल 625 वेल्ड नेक निकला हुआ किनारा के यांत्रिक गुण
| तत्व | घनत्व | गलनांक | तन्यता ताकत | उपज शक्ति (0.2%ऑफसेट) | बढ़ाव |
| इनकोनल 625 | 8.4 ग्राम/सेमी3 | 1350 डिग्री सेल्सियस (2460 डिग्री फारेनहाइट) | साई - 1,35,000, एमपीए - 930 | साई - 75,000, एमपीए - 517 | 42.5 % |
बस "कनेक्टिंग पाइप" से परे, यह निकला हुआ किनारा तीन महत्वपूर्ण यांत्रिक और धातुकर्म कार्य करता है:
ज्यामितीय तनाव अवशोषण: लंबा, पतला वेल्ड नेक हब एक महत्वपूर्ण यांत्रिक कार्य करता है - यह धीरे-धीरे बोल्टेड फ्लैंज रिंग की अचानक कठोरता को पतली पाइप की दीवार में बदल देता है। यह वेल्ड रूट पर चरम तनाव एकाग्रता को नाटकीय रूप से कम कर देता है, जिससे यह चक्रीय लोडिंग (थर्मल विस्तार/संकुचन, कंपन और दबाव वृद्धि) के लिए उपयुक्त एकमात्र निकला हुआ किनारा प्रकार बन जाता है।
उच्च-अखंडता सीलिंग बेस: उठा हुआ चेहरा (आरएफ) सर्पिल-घाव या जैकेट वाले गैसकेट के लिए एक संकीर्ण, नियंत्रित संपीड़न क्षेत्र प्रदान करता है। उच्च दबाव वाले वर्गों (≥ 600#) में, यह डिज़ाइन गैसकेट रेंगने की छूट को कम करता है क्योंकि कठोर हब बोल्टिंग विमान को तब भी स्थिर रखता है जब आंतरिक दबाव फ्लैंग्स को अलग करने की कोशिश करता है।
मेटलर्जिकल ट्रांज़िशन ब्रिज: यह एक वेल्डेबल ट्रांज़िशन पॉइंट के रूप में कार्य करता है, जो गर्मी-प्रभावित क्षेत्र (एचएजेड) के माध्यम से पूर्ण संक्षारण प्रतिरोध को बनाए रखते हुए एक उच्च-मिश्र धातु बोर (प्रक्रिया तरल पदार्थ के लिए प्रतिरोधी) को डाउनस्ट्रीम घटकों में शामिल करने की अनुमति देता है - कुछ कम मिश्र धातु वेल्ड पर खो देते हैं।
अनुप्रयोग
तेल और गैस: ऑफशोर टॉपसाइड पाइपिंग, सबसी मैनिफोल्ड्स, फ्लोलाइन्स और चोक/किल लाइनें।
रासायनिक प्रसंस्करण: गर्म क्लोराइड, एसिटिक एसिड या मिश्रित एसिड को संभालने वाले रिएक्टर और पाइपिंग।
एयरोस्पेस और समुद्री: निकास नलिकाएं और समुद्री जल शीतलन प्रणाली।
विद्युत उत्पादन: उच्च तापमान वाली भाप लाइनें और परमाणु रिएक्टर के मुख्य घटक।
