| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| मॉडल संख्या: | एएसएमई SA350 LF2 CL.1 |
| न्यूनतम आदेश मात्रा: | 1पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई-लकड़ी का केस/आयरन केस/प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | ग्राहकों की आवश्यकताओं के अनुसार |
| प्रोडक्ट का नाम: | जाली बॉडी निकला हुआ किनारा | विशिष्टता और सामग्री: | ASME SA350 LF2 CL1 |
|---|---|---|---|
| रिश्ते का प्रकार: | जाली | आकार सीमा: | 1/2'' से 24'' |
| कक्षा: | 150#-2500# | निकला हुआ किनारा चेहरा प्रकार: | आरएफ (उठाया चेहरा), आरटीजे (रिंग प्रकार संयुक्त) |
| क्रायोजेनिक प्रमाणन: | चार्पी वी-नॉच इम्पैक्ट टेस्ट | आवेदन: | तेल और गैस, पेट्रोकेमिकल, एलएनजी-आसन्न उपयोगिताएँ, शीत-क्षेत्र पाइपलाइन स्टेशन |
| प्रमुखता देना: | ASME SA350 LF2 फोल्ड स्टील फ्लैंज,कम तापमान कार्बन स्टील फ्लैंज,SA350 LF2 क्लास 1 फ्लैंज |
||

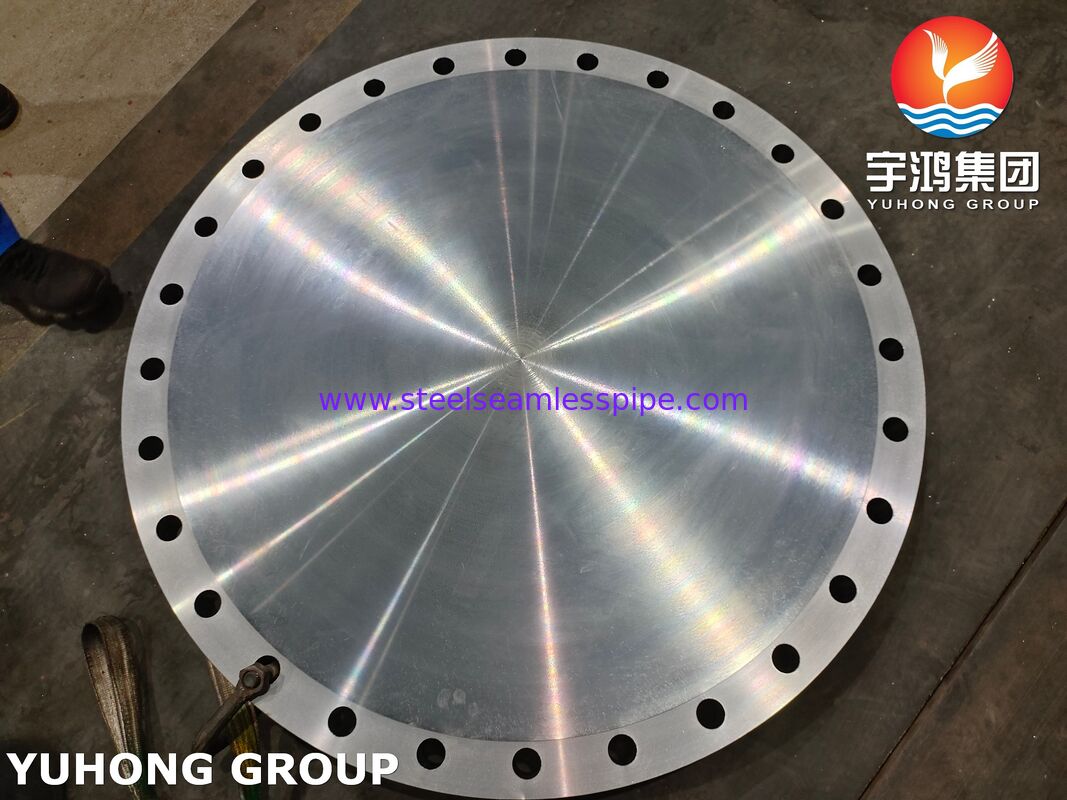

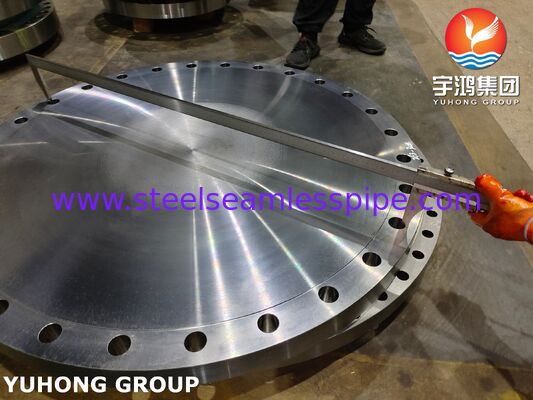

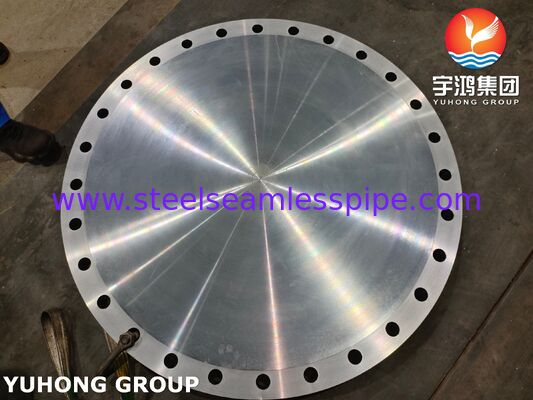

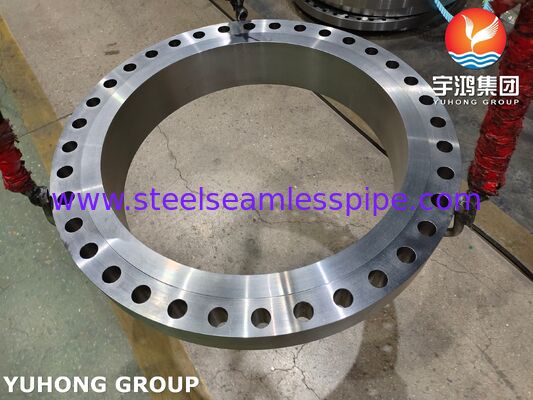

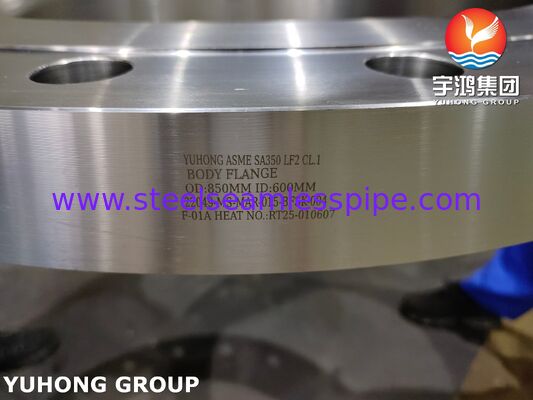

कम तापमान के लिए ASME SA350 LF2 CL.1 कार्बन और लो-अलॉय स्टील फोर्ज्ड बॉडी फ्लैंज
एएसटीएम ए350 (एएसएमई एसए350)यह मुख्य रूप से कार्बन और कम-मिश्र धातु इस्पात के जाली या रिंग-रोल्ड पाइपिंग घटकों पर लागू होता हैकम तापमान वाली सेवा, अनिवार्य के साथपायदान क्रूरता परीक्षण. इस परिवार में,ए350 एलएफ2तेल और गैस, पेट्रोकेमिकल, एलएनजी-आसन्न उपयोगिताओं और शीत-क्षेत्र पाइपलाइन स्टेशनों में उपयोग किया जाने वाला सबसे आम एलटीसीएस ग्रेड है।
ASME SA350 LF2 CL1 फ्लैंज इंटीग्रल फोर्जिंग द्वारा बनता है, जहां बॉडी (सीलिंग फेस, गर्दन, बोल्ट छेद आदि सहित) को वेल्डेड सीम के बिना एक ही जाली बिलेट से मशीनीकृत किया जाता है। यह रासायनिक संरचना, यांत्रिक गुणों (जैसे तन्य शक्ति, उपज शक्ति, बढ़ाव) और के लिए मानक की आवश्यकताओं को पूरा करता है।चार्पी वी-नॉच प्रभाव ऊर्जा -46 डिग्री सेल्सियस पर।यह निकला हुआ किनारा हैपेट्रोकेमिकल, प्राकृतिक गैस, समुद्री इंजीनियरिंग और कम तापमान वाले पाइपिंग सिस्टम में वाल्व, उपकरण कनेक्शन और दबाव पोत नोजल के लिए उपयुक्त, क्रायोजेनिक परिस्थितियों में सुरक्षित और विश्वसनीय संचालन सुनिश्चित करना।
| वस्तु | ASME SA350 LF2 कक्षा 1 | ASME SA350 LF2 कक्षा 2 |
| न्यूनतम सेवा तापमान | -46°C | -18°C |
| प्रभाव परीक्षण तापमान | -46°C | -18°C |
| न्यूनतम औसत प्रभाव ऊर्जा | 20 जूल (लगभग 15 फीट-पाउंड) | 27 जूल (लगभग 20 फीट-पाउंड) |
| विशिष्ट अनुप्रयोग | बेहद कम तापमानवातावरण (उदाहरण के लिए, एलएनजी परिवहन, आर्कटिक पाइपलाइन सिस्टम) | सामान्य निम्न तापमान वाले वातावरण (उदाहरण के लिए, कुछ रासायनिक उपकरण, कम गंभीर निम्न तापमान वाली पाइपलाइन) |
रासायनिक एवं यांत्रिक गुण
|
एएसएमई SA350 LF2 CL.1रासायनिकगुण (%) |
||||||||||
|
सी |
करोड़ | एम.एन. |
सी |
पी | एस | नी | नायब | एमओ | घन | वी |
| ≤0.03 | ≤0.30 | 0.60-1.35 | 0.15-0.30 | ≤0.035 | ≤0.040 | ≤0.40 | ≤0.02 | 0.12 | ≤0.40 | ≤0.08 |
यांत्रिक विशेषताएं
| तन्यता ताकत |
नम्य होने की क्षमता (0.2% ऑफसेट) |
बढ़ाव % |
||
| 4D गेज लंबाई में |
2 इंच या 50 मिमी में दीवार की मोटाई≥ 5⁄16 इंच [7 .94 मिमी] |
2 इंच या 50 मिमी में दीवार की मोटाई＜5⁄16 इंच [7 .94 मिमी] |
||
| 485-655 एमपीए | ≥ 250 एमपीए | ≥ 22 | ≥30 | 48t+15 |
प्रमुख लाभ
एएसटीएम ए350 बॉडी फ्लैंज के विनिर्देश
| सामग्री | ग्रेड एलएफ2, एलएफ1, एलएफ3, एलएफ5, एलएफ6, एलएफ9, एलएफ787, कक्षा 1, 2, 3 |
| निकला हुआ किनारा चेहरा प्रकार | आरएफ (उठा हुआ चेहरा), आरटीजे (रिंग टाइप जॉइंट) |
| आकार | एएसएमई बी16.5 में 1/2'' से 24'', एएसएमई बी16.47 में 60'' तक |
| दबाव | कक्षा 150, 300, 600, 900, 1500, 2500 |
| विनिर्माण मानक | एएसएमई बी16.5, एएसएमई बी16.47 ए, बी |
परीक्षण
| *एलएफ2 सीएल1 चार्पी वी-नॉच इम्पैक्ट टेस्ट (मानक आकार के लिए [10 गुणा 10 मिमी] नमूने) | ||
|
चार्पी वी-नॉच ऊर्जा आवश्यकताएँ |
न्यूनतम प्रभाव ऊर्जा की आवश्यकता तीन नमूनों के प्रत्येक सेट के औसत के लिए ft·lbf [जे] |
15 [20] |
|
न्यूनतम प्रभाव ऊर्जा की अनुमति एक सेट के केवल एक नमूने के लिए ft·lbf [जे] |
12 [16] | |
|
मानक प्रभाव परीक्षण तापमान ℉[℃] |
−50 [−46] | |
|
अधिकतम पूरक परीक्षण तापमान ℉[℃] |
−35 [−37] |
|
|
अधिकतम कार्बन समतुल्य मान |
अधिकतम. मोटाई से कम या 2 इंच के बराबर. |
0.47 |
|
अधिकतम. मोटाई 2 इंच से अधिक. |
0.48 |
|
