| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम बी564 यूएनएस एन04400 मोनेल 400 डब्ल्यूएनआरटीजे फ्लैंज |
| न्यूनतम आदेश मात्रा: | 1पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाइवुड केस / पैलेट |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| प्रोडक्ट का नाम: | निकल मिश्र धातु निकला हुआ किनारा | आयाम: | एएनएसआई फ्लैंगेस, एएसएमई फ्लैंगेस, बीएस फ्लैंगेस, डीआईएन फ्लैंगेस, एन फ्लैंगेस आदि। |
|---|---|---|---|
| मानक: | एएसटीएम बी 564, एएसएमई एसबी 564 | सामग्री: | यूएनएस एन04400, मोनेल 400 |
| आकार: | 1/2 "से 48" | दबाव: | कक्षा 150/300/600/9001500/2500 |
| प्रकार: | (डब्ल्यूएन) वेल्ड गर्दन निकला हुआ किनारा | निकला हुआ किनारा चेहरा: | रिंग टाइप जॉइंट (आरटीजे) |
| आवेदन: | तेल और गैस उद्योग, रासायनिक प्रसंस्करण, समुद्री इंजीनियरिंग, आदि | ||
| प्रमुखता से दिखाना: | एएसटीएम बी564 यूएनएस एन04400 वेल्ड नेक फ्लैंज, एएसएमई बी16.5 मोनेल 400 डब्लूएनआरटीजे फ्लैंज | ||

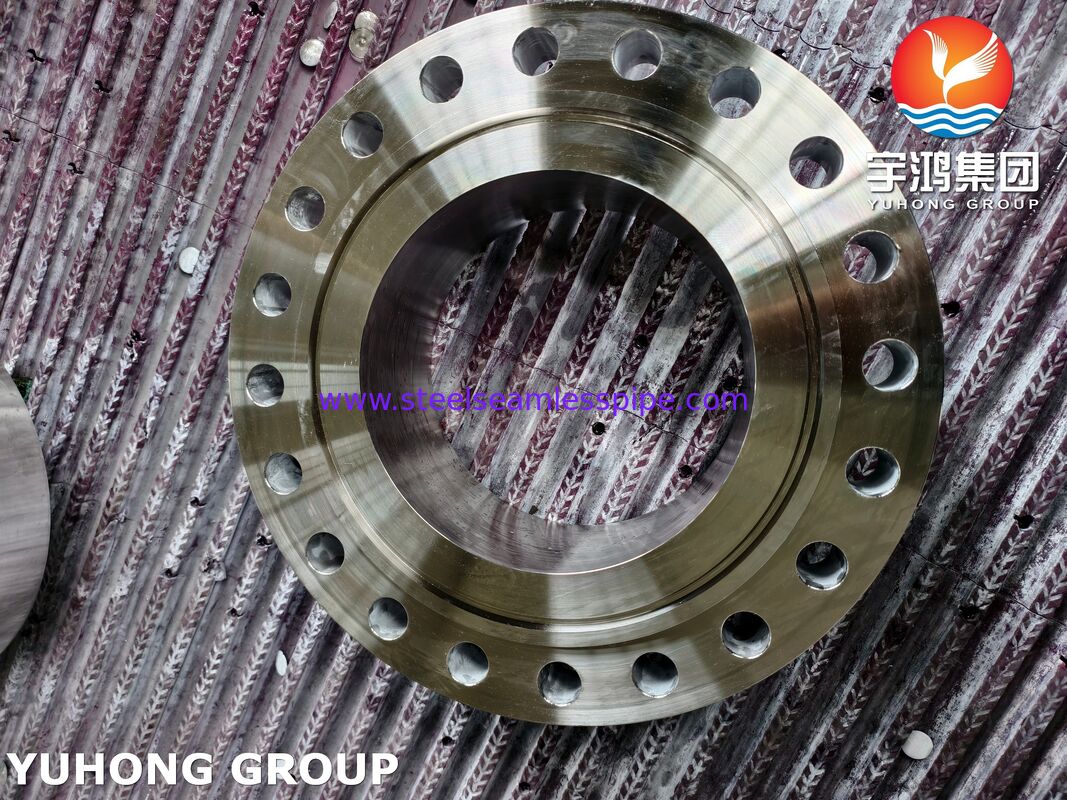

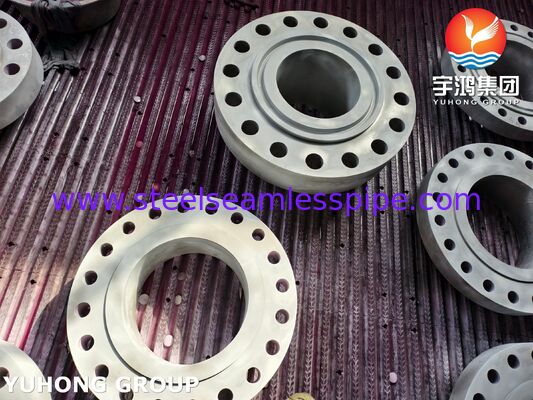

ASTM B 564 UNS N04400 / Monel 400 WNRTJ फ्लैंज निकेल-कूपर मिश्र धातु वेल्ड नेक फ्लैंज
यह एक उच्च अखंडता, निकेल-कॉपर मिश्र धातु UNS N04400 (Monel 400) के तहत ASTM B564 फोर्जिंग विनिर्देशों के तहत निर्मित एक फोर्ज पाइप कनेक्टर है।यह पाइप के लिए बट-वेल्डिंग के लिए बनाया गया एक लंबे कॉपर हब (वेल्ड गर्दन) की विशेषता है, एक रिंग टाइप ज्वाइंट (आरटीजे) ग्रूवेड फेस के साथ संयुक्त है जो अत्यधिक दबाव और अत्यधिक संक्षारक औद्योगिक सेवाओं में महत्वपूर्ण, धातु-से-धातु सील के लिए एक ठोस धातु गैसकेट को स्वीकार करने के लिए डिज़ाइन किया गया है।
ASTM B564 UNS N04400 निकेल मिश्र धातु फ्लैंज की समकक्ष सामग्री
| मानक | UNS | WERKSTOFF NR. | AFNOR | एन | जेआईएस | बीएस | जीओएसटी |
| मोनेल 400 | N04400 | 2.4360 | NU-30M | NiCu30Fe | NW 4400 | NA 13 | ----- 28-2,5-1,5 |
रासायनिक गुण % ASTM B564 Monel 400 Flange UNS N04400 निकेल-कॉपर मिश्र धातु Flange
| मोनेल 400 | नि | सी | अल | एमएन | हाँ | फे | कु | एस | को | सीआर |
| 63० मिनट | 0.3 अधिकतम | 0.50 अधिकतम | 2.0 अधिकतम | 0.5 अधिकतम | 1.0 ️ 2.5 | 28.0 ️ 340 | 0.02 अधिकतम | 🙏 | 🙏 |
की यांत्रिक विशेषताओंASTM B564 Monel 400 Flange UNS N04400 निकेल-कॉपर मिश्र धातु फ्लैंज
| घनत्व | पिघलने का बिंदु | उपज शक्ति (0.2% ऑफसेट) | तन्य शक्ति | लम्बाई |
| 8.8 g/cm3 | 1350 °C (2460 °F) | पीसी - 35,000, एमपीए - 240 | पीसी - 80,000, एमपीए - 550 | 40 प्रतिशत |
विनिर्माण और ताप उपचार
फोर्जिंग प्रक्रिया: बेल्ट को गर्म किया जाता है और अनाज संरचना को परिष्कृत करने के लिए फोर्ज किया जाता है।
गर्मी उपचारः 1,300 ¢ 1,600 °F (704 ¢ 871 °C) पर गरम किया जाता है जिसके बाद तेजी से ठंडा (पानी बुझाने) किया जाता है ताकि अनाज का आकार स्थिर और इष्टतम संक्षारण प्रतिरोध सुनिश्चित हो सके।
मशीनिंगः आरटीजे ग्रूव को एक विशिष्ट असमानता (आमतौर पर 63-125 रा माइक्रोइंच) तक मशीनीकृत किया जाना चाहिए ताकि ठीक से गास्केट सीट सुनिश्चित हो सके।

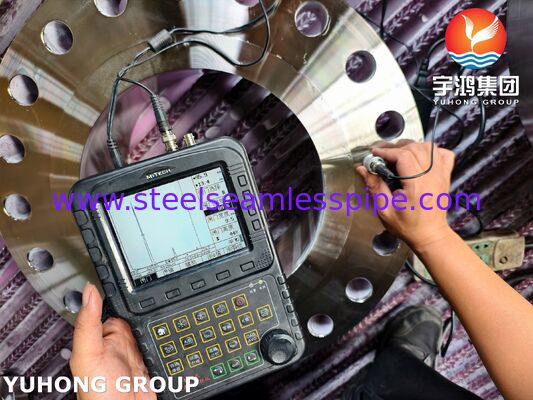

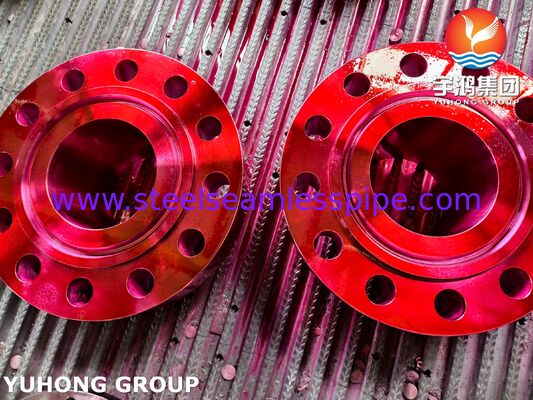

एनडीई (गैर-विनाशकारी परीक्षा): आमतौर पर एएसएमई अनुभाग वी के अनुसार तरल प्रवेश (पीटी) या चुंबकीय कण (एमटी) निरीक्षण के अधीन, अक्सर 100% दृश्य और आयामी जांच के साथ।
आवेदन
समुद्री इंजीनियरिंग: अपतटीय प्लेटफार्म, जहाज निर्माण (समुद्र जल पाइप) ।
रासायनिक/पेट्रोकेमिकलः एचएफ अल्काइलिंग इकाइयां, खारी गैस प्रसंस्करण (एच2एस)
तेल एवं गैस: कुएं के उपकरण, क्रिसमस के पेड़, उच्च दबाव वाले जनरेटर।
एयरोस्पेस और पावरः ईंधन टैंक, फ़ीड वाटर हीटर।
