| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| मॉडल संख्या: | ASME SA179 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | NEGOCIATED |
| पैकेजिंग विवरण: | लोहे का फ्रेम + प्लाईवुड केस या फूस |
| प्रसव के समय: | 20-80 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 टन |
| सामग्री: | ASME SA179 | ट्यूब सामग्री: | ASME SA179 सीमलेस कार्बन स्टील |
|---|---|---|---|
| ट्यूबशीट सामग्री: | ASME SA266 Gr.2 या SA516 Gr.70 | चतुर सामग्री: | SA516 Gr.70 |
| ट्यूब लेआउट: | त्रिकोणीय या चौकोर पिच | ट्यूब आयाम: | 5/8", 3/4", 1", 1-1/4" आयुध डिपो |
| अधिकतम ट्यूब लंबाई: | 12 मीटर | ||
| प्रमुखता देना: | कार्बन स्टील हीट एक्सचेंजर ट्यूब बंडल,ASME SA179 हीट एक्सचेंजर ट्यूब,TEMA स्टैंडर्ड हीट एक्सचेंजर ट्यूबशीट |
||
मेटा विवरणःकस्टम कार्बन स्टील हीट एक्सचेंजर ट्यूब बंडल TEMA और ASME मानकों के अनुसार निर्मित। मानक 4-6 सप्ताह की डिलीवरी SA179 निर्बाध ट्यूब बंडलों के लिए। संपर्क jimmy@steelseamlesspipe।com 48 घंटे के उद्धरण के लिए.
क्या आप खराब या क्षारीय एक्सचेंजर कोर के कारण दक्षता के नुकसान का सामना कर रहे हैं? आंतरिक घटकों को बदलना आपके सिस्टम को बहाल करने का सबसे लागत प्रभावी तरीका है।

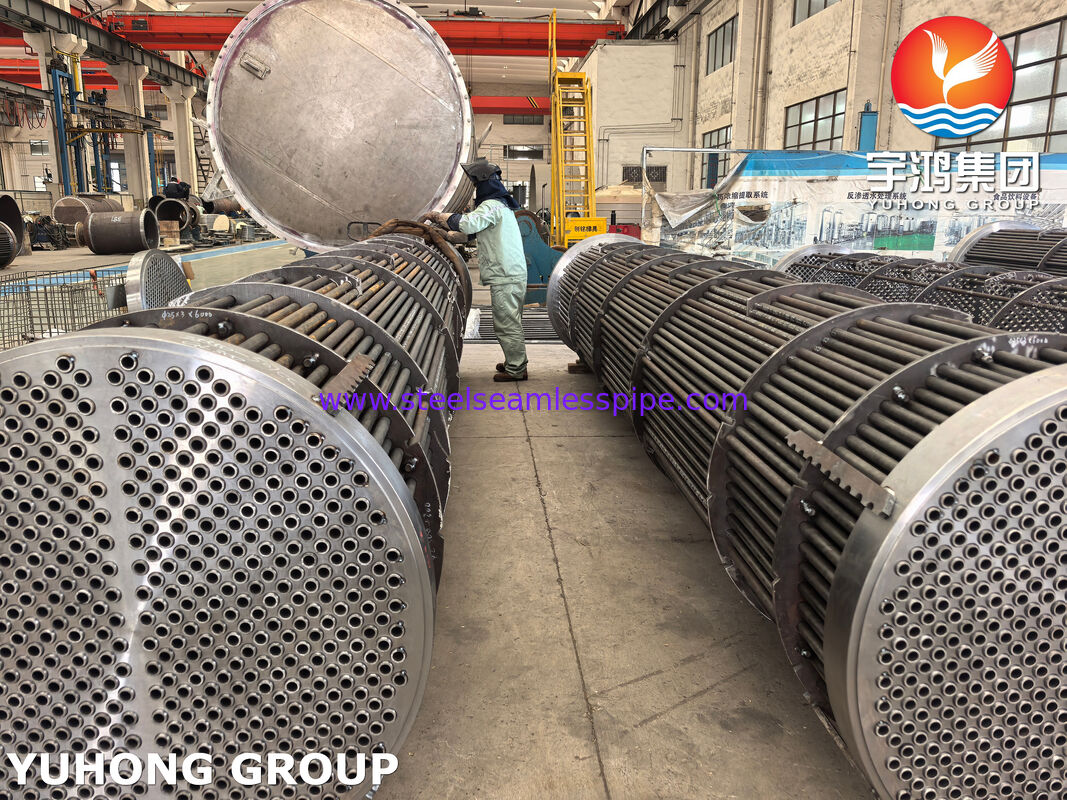

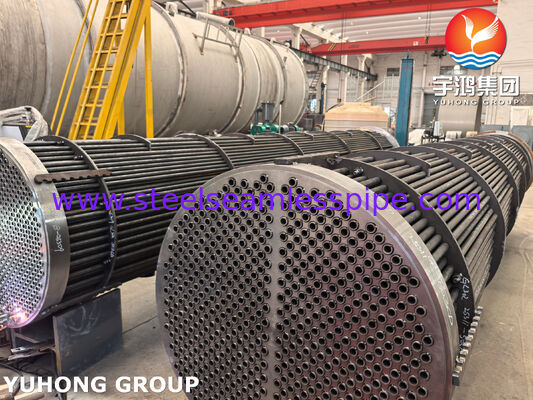

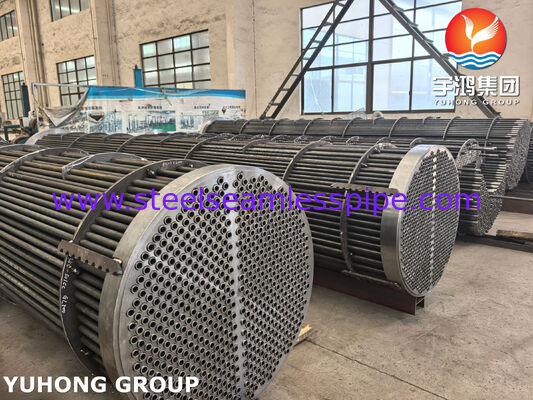

एक अग्रणी वैश्विक निर्माता के रूप में,युहोंग समूहआपूर्ति पूरी तरह से इकट्ठी, स्थापित करने के लिए तैयारकार्बन स्टील हीट एक्सचेंजर ट्यूब बंडलTEMA और ASME धारा VIII मानकों के लिए बनाया गया है। हम प्रत्यक्ष प्रतिस्थापन कोर प्रदान करते हैं जो आपके मौजूदा खोल में निर्बाध रूप से फिट होते हैं,पूरी तरह से नए हीट एक्सचेंजर की खरीद की तुलना में 60% तक डाउनटाइम को कम करना.
हमारे द्वारा निर्मित प्रत्येक कार्बन स्टील ट्यूब बंडल आपके सटीक परिचालन मापदंडों या मूल उपकरण चित्रों (OEM विनिर्देशों) से मेल खाने के लिए कस्टम-इंजीनियरिंग है।
ट्यूब सामग्रीःASME SA179 निर्बाध, ठंडा खींचा कार्बन स्टील (उत्तम थर्मल चालकता और सटीक बाहरी व्यास के लिए रोलिंग प्रदान करता है) ।

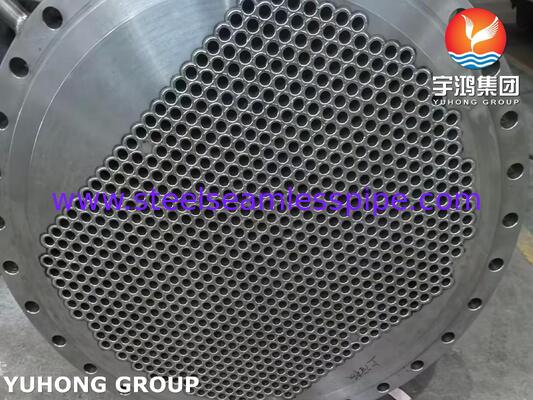

ट्यूबशीट सामग्रीःउच्च शक्ति ASME SA266 ग्रेड 2 फोल्ड कार्बन स्टील या SA516 ग्रेड 70 प्लेट।
बफ़ल विन्यासःअनुकूलित SA516 Gr.70 सेगमेंट बैफल, ट्यूब कंपन को रोकने और खोल पक्ष तरल पदार्थ उथल-पुथल को अनुकूलित करने के लिए सटीक ड्रिल किए गए।
ट्यूब लेआउट और पिचःअनुकूलित त्रिकोणीय ($30^circ$या$60^circ$) या वर्ग ($90^लगभग$) आपके थर्मल डिजाइन और सफाई आवश्यकताओं के आधार पर पिच व्यवस्था।
ट्यूब-टू-ट्यूबशीट जोड़ःउच्च-सटीक हाइड्रोलिक विस्तार (रोलिंग) वैकल्पिक सील वेल्डिंग या उच्च दबाव या घातक गैस अनुप्रयोगों के लिए शक्ति वेल्डिंग के साथ।
| पैरामीटर | विनिर्देश / विशिष्ट मूल्य |
|---|---|
| डिजाइन मानक | टीईएमए वर्ग आर, बी, सी / एएसएमई खंड VIII डिवी. 1 |
| मानक ट्यूब आयाम | 5/8", 3/4", 1", 1-1/4" ओडी (कस्टम लंबाई 12 मीटर तक) |
| उपलब्ध बंडल प्रकार | सीधा ट्यूब (फिक्स्ड ट्यूबशीट, फ्लोटिंग हेड) और यू-ट्यूब बंडल |
| परीक्षण और गुणवत्ता नियंत्रण | 100% हाइड्रोस्टैटिक परीक्षण, वायवीय परीक्षण, वेल्ड के लिए रेडियोग्राफी (RT) |
| प्रदत्त दस्तावेज | मिल परीक्षण प्रमाणपत्र (एमटीसी) EN 10204 के अनुसार 3.1, एनडीटी रिपोर्ट |
पेट्रोकेमिकल रिफाइनरी और बिजली उत्पादन जैसे भारी उद्योगों में, समय पैसा है। प्रतिस्थापन कोर का आदेश देने से स्पष्ट वित्तीय और परिचालन लाभ होते हैंः
महत्वपूर्ण लागत बचत:एक प्रतिस्थापन ट्यूब बंडल आम तौर पर केवल लागत30% से 50%एक ब्रांड नए खोल और ट्यूब हीट एक्सचेंजर की।
तेजी से कम होने वाला समय:हम में कस्टम कार्बन स्टील बंडल वितरित4 से 6 सप्ताह, एक पूर्ण दबाव पोत के लिए 12 से 20 सप्ताह की तुलना में।
शून्य पाइपिंग संशोधनःनया बंडल आपके मौजूदा खोल में सीधे स्लाइड करने के लिए रिवर्स-इंजीनियरिंग है। इनलेट/आउटलेट नोजल, नींव, या संरचनात्मक इस्पात को संशोधित करने की आवश्यकता नहीं है।
दक्षता की तत्काल बहाली:धूमिल प्रतिरोध को समाप्त करता है, तुरंत अपने मूल गर्मी हस्तांतरण गुणांक को बहाल ($U$-मूल्य) और ऊर्जा की खपत को कम करना।
सही धातु विज्ञान का चयन अपने उपकरणों के जीवनकाल के लिए महत्वपूर्ण है. जबकि Yuhong समूह प्रीमियम मिश्र धातु की आपूर्ति,ASME SA179 कार्बन स्टीलविशिष्ट प्रक्रिया वातावरणों के लिए उद्योग का स्वर्ण मानक बना हुआ है।
बंद-लूप शीतलन:शुद्ध औद्योगिक जल, वाष्प संघनन और बॉयलर फीड वाटर सर्किट के लिए आदर्श।
गैर संक्षारक हाइड्रोकार्बन:तेल और गैस रिफाइनरियों में कच्चे प्रीहीटर और गैस आफ्टर कूलर के लिए व्यापक रूप से उपयोग किया जाता है।
मध्यम तापमान सीमाएंः400 डिग्री सेल्सियस के नीचे निरंतर संचालन के लिए उत्कृष्ट यांत्रिक गुण।
यह सुनिश्चित करने के लिए कि आपका प्रतिस्थापन शेल और ट्यूब बंडल पहले प्रयास पर पूरी तरह से फिट हो, हमारी इंजीनियरिंग टीम को निम्नलिखित में से एक की आवश्यकता होती हैः
निर्माता के मूल चित्र (निर्माण के रूप में चित्र):ट्यूबों की संख्या, बैफल पिच, और ट्यूब शीट मोटाई को दोहराने के लिए सबसे विश्वसनीय विधि।
भौतिक नमूना (पुराना बंडल):आप हमारे संयंत्र के लिए अपने दूषित बंडल जहाज कर सकते हैं हम सटीक लेजर स्कैनिंग का उपयोग कर सभी आयामों रिवर्स इंजीनियरिंग होगा.
शेल आंतरिक आयामःयदि चित्र खो जाते हैं, तो हम आपकी शैल आईडी के आधार पर बाहरी बंडल व्यास (ओटीएल) की गणना करने में आपकी सहायता कर सकते हैं।
️️महत्वपूर्ण इंजीनियरिंग टिपःआदेश देते समय, हमेशा अपनेबाफल अभिविन्यास(क्षैतिज बनाम ऊर्ध्वाधर कटौती) उचित द्रव निकासी सुनिश्चित करने के लिए, और बताएं कि क्या आपकोटक्कर की प्लेटबाहरी नलिकाओं को उच्च गति वाले इनलेट कटाव से बचाने के लिए।
पूरी तरह से इकट्ठे किए गए ट्यूब बंडलों के अलावा, युहोंग समूह व्यक्तिगत दबाव वाहिका घटकों के लिए एक एकल स्रोत निर्माता हैः
हीट एक्सचेंजर ट्यूबःनिर्बाध स्टेनलेस स्टील ट्यूब, निकल मिश्र धातु ट्यूब, तांबा मिश्र धातु ट्यूब, और कार्बन स्टील बॉयलर ट्यूब लंबाई में कटौती।
विस्तारित सतह ट्यूबःवायु-कूल्ड हीट एक्सचेंजर के लिए उच्च-फिन और निम्न-फिन ट्यूब।
मशीनीकृत घटक:ड्रिल और ग्रूवेड ट्यूब शीट्स, बफल्स, टाई रॉड और संरचनात्मक स्पेसर।
अपनी थर्मल दक्षता बहाल करने के लिए तैयार हैं? अपने चित्र, डेटा शीट, या आयामी स्केच सीधे हमारे वैश्विक बिक्री इंजीनियरिंग टीम को भेजेंः
