| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | NEGOCIATED |
| पैकेजिंग विवरण: | लोहे का फ्रेम + प्लाईवुड केस या फूस |
| प्रसव के समय: | 20-80 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 टन |
| सामग्री: | एएसएमई SA213 TP304/316L |
|---|
युहोंग ग्रुप कं, लिमिटेड थर्मल उपकरण डिजाइन और निर्माण करता है जिसमेंशेल और ट्यूब हीट एक्सचेंजर (टेमा हीट एक्सचेंजर डिजाइन), दबाव वाहिकाएं, वायु कूलर, और उन्नतसर्पिल घाव हीट एक्सचेंजर ट्यूब बंडलहम व्यक्तिगत घटकों की आपूर्ति भी करते हैंःफिन ट्यूब, फर्नेस ट्यूब, हीट एक्सचेंजर ट्यूब, स्टेनलेस स्टील सीमलेस ट्यूब, निकेल मिश्र धातु ट्यूब, कॉपर मिश्र धातु ट्यूब, हीट एक्सचेंजर ट्यूब शीट और हीट एक्सचेंजर ट्यूब बंडलहमारे सर्पिल घाव बंडल उच्च थर्मल दक्षता और कॉम्पैक्ट पदचिह्न मांग क्रायोजेनिक, पेट्रोकेमिकल और गैस प्रसंस्करण अनुप्रयोगों के लिए प्रदान करते हैं।

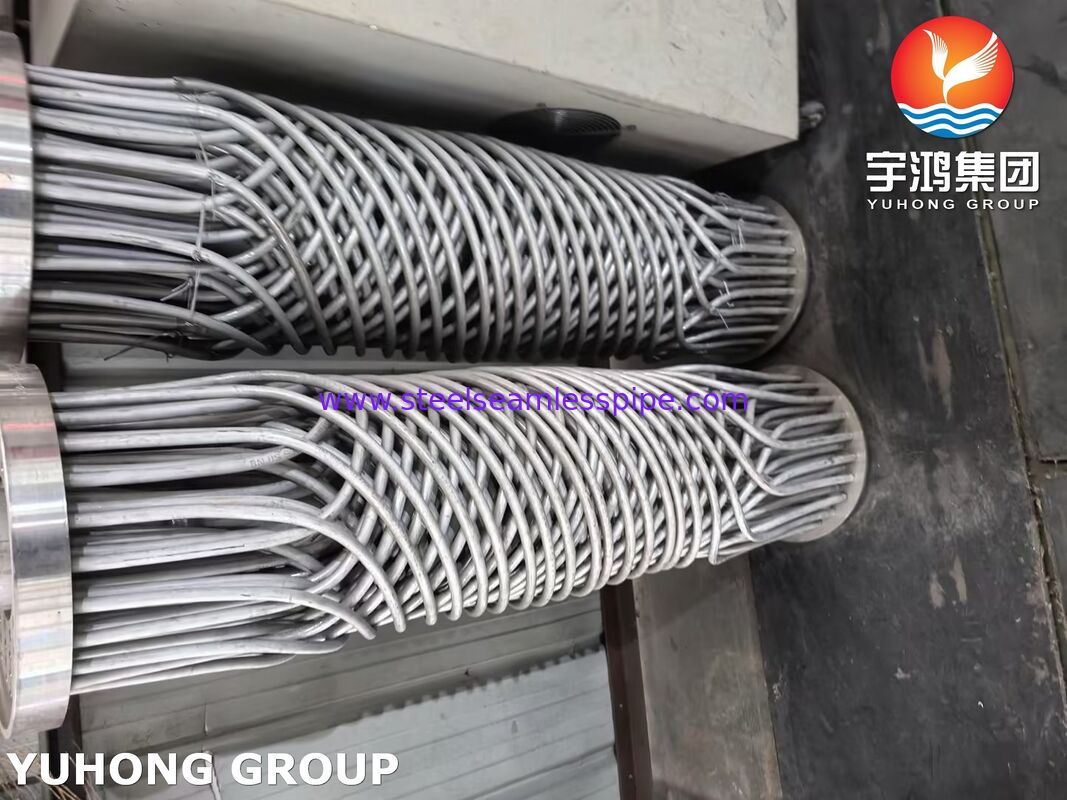

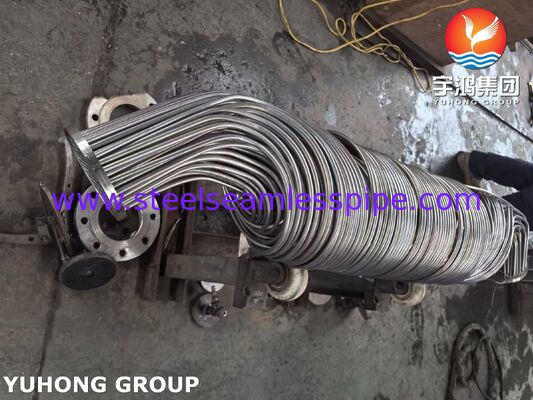

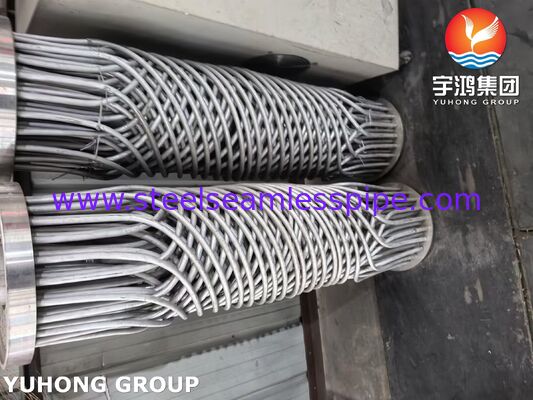

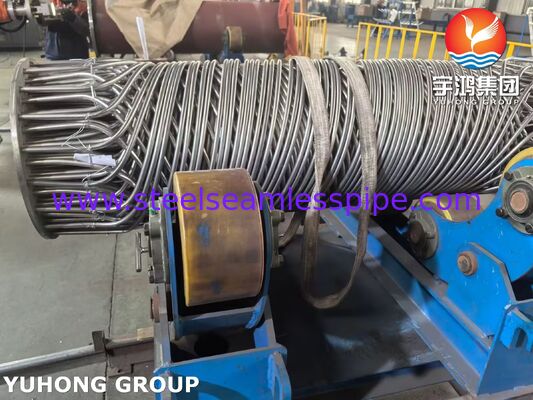

दस्टेनलेस स्टील सर्पिल घाव ट्यूब बंडलपारंपरिक सीधी ट्यूब बंडलों के लिए एक उच्च प्रदर्शन विकल्प है। सीधी ट्यूबों के बजाय, बंडल में कई परतें होती हैंस्पाइरल घुमावदार सीमलेस ट्यूबएक केंद्रीय कोर के चारों ओर लिपटे. यह डिजाइन प्रदान करता हैअत्यधिक उच्च ताप हस्तांतरण गुणांकएक छोटी मात्रा में, यह आदर्श बनाने के लिएतरलीकृत प्राकृतिक गैस (एलएनजी) संयंत्र, वायु पृथक्करण इकाई (एएसयू) और रासायनिक रिएक्टरहमारे बंडल से बने हैंASME SA213 TP304/304L या TP316/316L स्टेनलेस स्टील सीमलेस ट्यूब, क्रायोजेनिक तापमान पर उत्कृष्ट संक्षारण प्रतिरोध और ताकत सुनिश्चित करता है।
| घटक | सामग्री / मानक | उपकरण प्रदर्शन में भूमिका |
|---|---|---|
| हीट एक्सचेंजर ट्यूब (सर्पिल परत) | स्टेनलेस स्टील सीमलेस ट्यूब (304/316L) | हेलिकल पथ में एक द्रव को ले जाता है; कॉम्पैक्ट खोल में बहुत लंबी प्रवाह लंबाई प्रदान करता है |
| केंद्रीय कोर पाइप | स्टेनलेस स्टील सीमलेस ट्यूब | आंतरिक घुमावदार परतों का समर्थन करता है; द्रव वितरक के रूप में कार्य कर सकता है |
| स्पेसर बार / स्ट्रिप्स | स्टेनलेस स्टील (एक ही ग्रेड) | ट्यूब परतों के बीच सटीक अंतर बनाए रखें; खोल पक्ष प्रवाह चैनलों बनाता है |
| परत घुमावदार छल्ले | स्टेनलेस स्टील | प्रत्येक ट्यूब परत अलग और लगातार घुमावदार पिच सुनिश्चित करें |

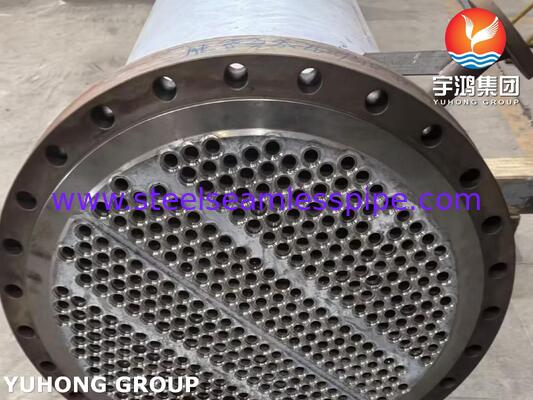

| ट्यूब शीट (अंत प्लेट) | फोल्ड स्टेनलेस स्टील SA182 F304/316L | लंगर ट्यूब के अंत; सर्पिल पैटर्न मिलान ट्यूब परतों के साथ ड्रिल |
| बाहरी पट्टी / लिपटी | स्टेनलेस स्टील का पट्टा | खोल में डालने से पहले घाव के बंडल को सुरक्षित करता है |
| फिन ट्यूब (कुछ परतों पर वैकल्पिक) | स्टेनलेस स्टील बेस ट्यूब + एल्यूमीनियम/एसएस फिन | कभी-कभी गैस साइड परतों पर गर्मी हस्तांतरण को बढ़ाने के लिए जोड़ा जाता है |
| विशेषता | सर्पिल घाव बंडल | सीधा ट्यूब बंडल (फिक्स्ड / फ्लोटिंग) |
|---|---|---|
| क्षेत्र घनत्व | बहुत अधिक (100-300 m2/m3) | मध्यम (30-60 m2/m3) |
| तापमान दृष्टिकोण | 1-2°C तक | आम तौर पर 5-10°C |
| दबाव में गिरावट (शेल पक्ष) | घुमावदार पथ के कारण ऊंचा | निचला |
| फ़ॉलिंग की प्रवृत्ति | मध्यम; रासायनिक सफाई की सिफारिश की जाती है | आसान यांत्रिक सफाई (सीधे ट्यूब) |
| रखरखाव पहुंच | सीमित - आमतौर पर खोल से नहीं हटाया जा सकता है | निरीक्षण के लिए हटाने योग्य बंडल |
| विशिष्ट अनुप्रयोग | एलएनजी द्रवीकरण, वायु पृथक्करण, एथिलीन संयंत्र | सामान्य शोधन, बिजली, एचवीएसी |
| प्रति वर्ग मीटर की लागत | उच्चतर | निचला |
एक पूर्ण बंडल के लिए तैयार नहीं हैं? हम भी व्यक्तिगत घटकों की आपूर्तिः
अपने स्टेनलेस स्टील सर्पिल घाव ट्यूब बंडल उद्धरण के लिए, के लिए निम्नलिखित भेजेंjimmy@steelseamlesspipe.com:
हमारे इंजीनियर थर्मल डिजाइन करेंगे, एक घुमावदार ड्राइंग तैयार करेंगे, और एक निश्चित मूल्य और कार्यक्रम वितरित करेंगे।
व्यक्ति से संपर्क करें: Jimmy Huang
दूरभाष: 18892647377
फैक्स: 0086-574-88017980
