एडमिरल्टी ब्रास ट्यूब बंडल C44300 | ASME SB111 सीमलेस ट्यूब | समुद्री जल और समुद्री शीतलन के लिए कॉपर अलॉय हीट एक्सचेंजर बंडल – रिप्लेसमेंट ट्यूब बंडल
युहोंग ग्रुप: हीट एक्सचेंजर ट्यूब और फुल बंडल में विशेषज्ञता
युहोंग ग्रुप कंपनी लिमिटेड पूर्ण थर्मल सिस्टम की आपूर्ति करती है - शेल और ट्यूब हीट एक्सचेंजर (टेमा हीट एक्सचेंजर डिजाइन), प्रेशर वेसल, एयर कूलर - और हर महत्वपूर्ण घटक: फिन ट्यूब, फर्नेस ट्यूब, हीट एक्सचेंजर ट्यूब, स्टेनलेस स्टील सीमलेस ट्यूब, निकेल अलॉय ट्यूब, कॉपर अलॉय ट्यूब, हीट एक्सचेंजर ट्यूबशीट, और हीट एक्सचेंजर ट्यूब बंडल। समुद्री जल और खारे पानी की सेवाओं के लिए, हम एडमिरल्टी ब्रास C44300 से निर्मित उच्च-प्रदर्शन कॉपर अलॉय ट्यूब बंडल प्रदान करते हैं - एक सिद्ध सामग्री जो जंग, बायोफॉलिंग और इम्पिंजमेंट अटैक के प्रतिरोधी है।
उत्पाद फोकस: एडमिरल्टी ब्रास C44300 ट्यूब बंडल - समुद्री शीतलन के लिए डिज़ाइन किया गया

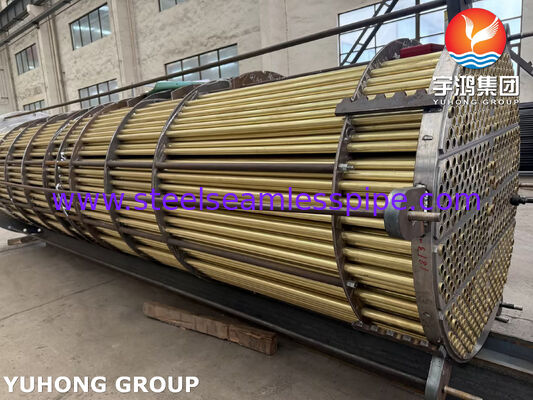

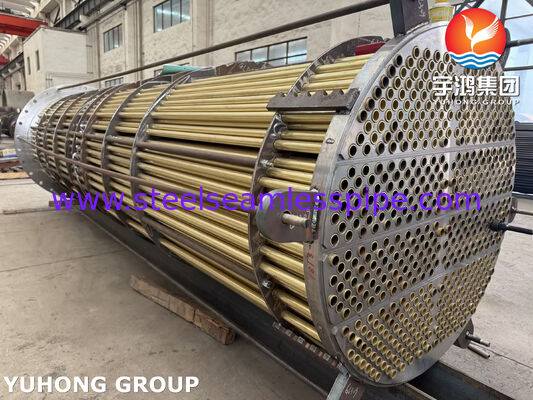

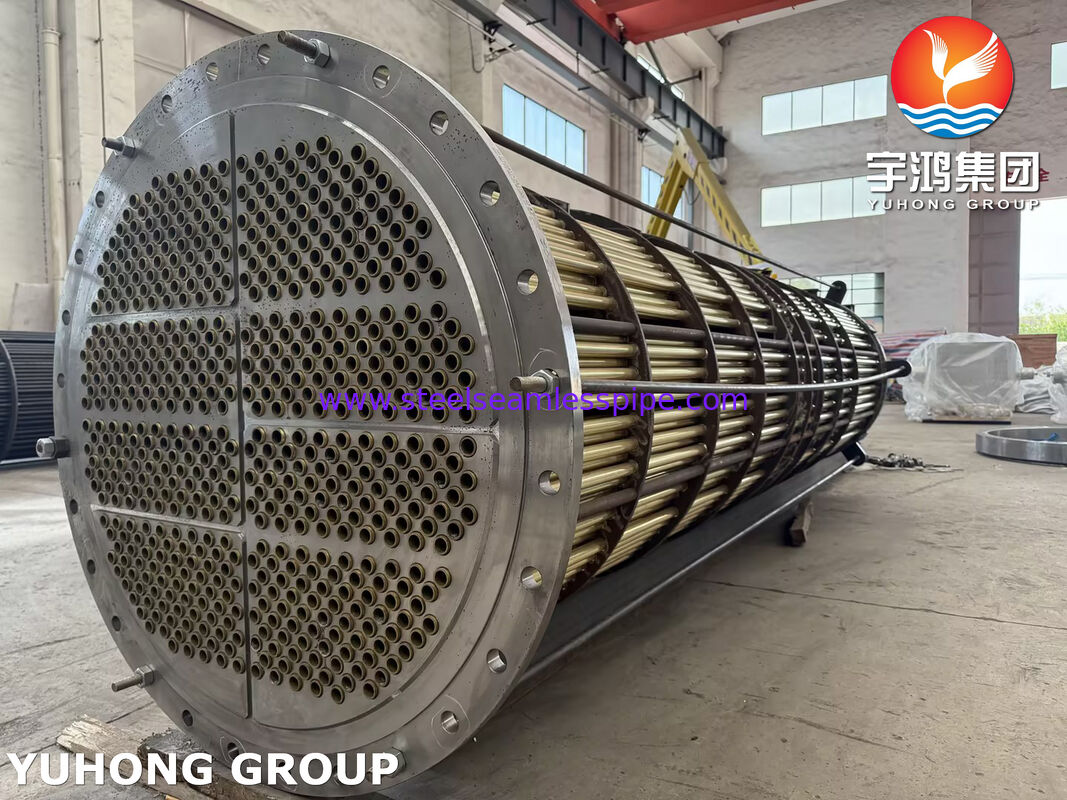

एडमिरल्टी ब्रास C44300 ट्यूब बंडल एक हीट एक्सचेंजर ट्यूब बंडल है जिसे विशेष रूप से शेल और ट्यूब कंडेनसर और कूलर के लिए इंजीनियर किया गया है जो समुद्री जल, खारे पानी, या उच्च-क्लोराइड शीतलन जल के साथ काम करते हैं। प्रत्येक बंडल में ASME SB111 C44300 सीमलेस ट्यूब (एडमिरल्टी ब्रास जिसमें 70-72% Cu, 28-30% Zn की नाममात्र संरचना होती है, साथ ही डीज़िंकिफिकेशन प्रतिरोध के लिए ट्रेस टिन और आर्सेनिक भी होता है) शामिल हैं। ट्यूबों को एक संगत कॉपर अलॉय ट्यूबशीट (आमतौर पर नेवल ब्रास C46400) में रोल किया जाता है और बैफल्स, टाई रॉड्स और इम्पिंजमेंट प्रोटेक्शन के साथ असेंबल किया जाता है - जो आक्रामक समुद्री वातावरण में लंबी सेवा जीवन प्रदान करता है।
C44300 ट्यूब बंडल में क्या है - घटक और उनकी भूमिकाएँ
| घटक |
सामग्री / मानक |
उपकरण प्रदर्शन में भूमिका |
| हीट एक्सचेंजर ट्यूब (C44300) |
ASME SB111 / एडमिरल्टी ब्रास |
प्राथमिक ऊष्मा हस्तांतरण सतह; समुद्री जल के जंग और बायोफॉलिंग के प्रति उत्कृष्ट प्रतिरोध। अतिरिक्त टिन और आर्सेनिक डीज़िंकिफिकेशन को रोकते हैं। |
| फिन ट्यूब (वैकल्पिक) |
C44300 ट्यूब + एल्यूमीनियम या तांबा फिन |
गैस या कम-HTC तरल पदार्थों को ठंडा करते समय सतह क्षेत्र बढ़ाता है; शेल को बड़ा किए बिना क्षमता बढ़ाता है। |
| फर्नेस ट्यूब |
C44300 के लिए विशिष्ट नहीं (उच्च-ताप सेवाओं में प्रयुक्त) |
संदर्भ के लिए: फायर किए गए हीटरों के लिए भारी-दीवार वाली ट्यूब - यहां लागू नहीं। |
| स्टेनलेस स्टील सीमलेस ट्यूब |
समान बंडल लिफाफे के लिए वैकल्पिक सामग्री |
इस बंडल में उपयोग नहीं किया गया है, लेकिन हम अन्य अनुप्रयोगों के लिए अलग से SS सीमलेस ट्यूब की आपूर्ति करते हैं। |
| निकेल अलॉय ट्यूब |
चरम जंग के लिए विकल्प |
इस बंडल में नहीं; अलग उत्पाद के रूप में उपलब्ध है। |
| कॉपर अलॉय ट्यूब (C44300) |
इस बंडल का कोर |
सीमलेस, आर्सेनिक-युक्त एडमिरल्टी ब्रास। |

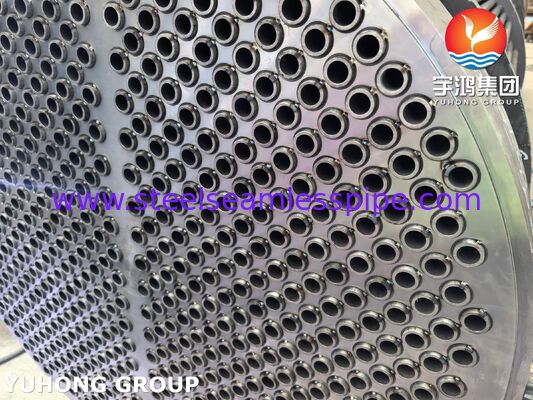

| हीट एक्सचेंजर ट्यूबशीट |
नेवल ब्रास C46400 या C70600 (Cu-Ni) |
ट्यूब सिरों को रखता है; C44300 के साथ गैल्वेनिक संगतता के लिए चुनी गई सामग्री। |
| बैफल्स |
नेवल ब्रास C46400 या लेपित कार्बन स्टील |
शेल-साइड प्रवाह को निर्देशित करता है, ट्यूबों का समर्थन करता है, ऊष्मा हस्तांतरण को बढ़ाता है। |
| टाई रॉड्स और स्पेसर |
नेवल ब्रास या सिलिकॉन कांस्य |
बैफल रिक्ति बनाए रखता है; समुद्री जल में जंग का प्रतिरोध करता है। |
| इम्पिंजमेंट प्लेट |
C70600 (90/10 Cu-Ni) या C44300 |
उच्च-वेग इनलेट प्रवाह क्षरण से ट्यूब सिरों की रक्षा करता है। |
समुद्री जल सेवा के लिए एडमिरल्टी ब्रास C44300 क्यों?
- उत्कृष्ट जंग प्रतिरोधसाफ समुद्री जल और खारे पानी के लिए - कार्बन स्टील और कई स्टेनलेस स्टील्स से बेहतर प्रदर्शन करता है।
- डीज़िंकिफिकेशन अवरुद्धआर्सेनिक जोड़ चयनात्मक जस्ता लीचिंग को रोकता है, जो सामान्य पीतल में एक सामान्य विफलता मोड है।
- अच्छा थर्मल चालकता(लगभग 100 W/m*K) - कुशल ऊष्मा हस्तांतरण।
- बायोफॉलिंग प्रतिरोधतांबे के आयन ट्यूब सतहों पर समुद्री वृद्धि को हतोत्साहित करते हैं।
- लागत प्रभावीटाइटेनियम या निकेल मिश्र धातुओं की तुलना में काफी सस्ता है, जबकि कई समुद्री अनुप्रयोगों (10-15 वर्ष) के लिए पर्याप्त जीवन प्रदान करता है।
हमारे एडमिरल्टी ब्रास बंडल की तकनीकी मुख्य बातें
- ट्यूब-टू-ट्यूबशीट जोड़:सटीक विस्तारित (रोल्ड) कनेक्शन - हीट-अफेक्टेड ज़ोन जंग से बचने के लिए वेल्डिंग की आवश्यकता नहीं है। ग्रूव्ड ट्यूबशीट छेद होल्डिंग शक्ति को बढ़ाते हैं।
- इम्पिंजमेंट सुरक्षा मानक:इनलेट पानी के वेग >2 m/s के लिए, हम नोजल के विपरीत C70600 इम्पिंजमेंट प्लेट स्थापित करते हैं। यह सरल सुविधा ट्यूब बंडल जीवन को दोगुना कर सकती है।
- अनुकूलित ट्यूब लेआउट:त्रिकोणीय पिच ऊष्मा हस्तांतरण को अधिकतम करती है; यांत्रिक सफाई को आसान बनाने के लिए वर्गाकार पिच उपलब्ध है।
- पूर्ण ASME अनुपालन:सामग्री प्रमाण पत्र, हाइड्रोस्टैटिक परीक्षण, और आयामी रिपोर्ट शामिल हैं।
ज्ञान मॉड्यूल: एडमिरल्टी ब्रास C44300 बनाम अन्य कॉपर अलॉय - कौन सा ट्यूब बंडल चुनें?
| अलॉय |
सर्वोत्तम उपयुक्त |
सीमाएं |
समुद्री जल में विशिष्ट जीवन |
| C44300 (एडमिरल्टी ब्रास) |
साफ समुद्री जल, खारा पानी, मध्यम वेग (≤2.5 m/s) |
उच्च वेग पर इम्पिंजमेंट अटैक के प्रति संवेदनशील; प्रदूषित या स्थिर समुद्री जल के लिए नहीं |
10-15 वर्ष |
| C70600 (90/10 Cu-Ni) |
उच्च वेग समुद्री जल (≤3.5 m/s), प्रदूषित पानी, अपतटीय प्लेटफार्म |
एडमिरल्टी ब्रास से अधिक महंगा |
15-20 वर्ष |
| C71500 (70/30 Cu-Ni) |
बहुत उच्च वेग, ठोस-युक्त समुद्री जल, नौसेना अनुप्रयोग |
कॉपर अलॉय में उच्चतम लागत |
20-30 वर्ष |
| टाइटेनियम (ग्रेड 2) |
चरम संक्षारक स्थितियां, कोई भी वेग - लेकिन साफ समुद्री जल के लिए अतिश्योक्ति |
बहुत उच्च लागत, ट्यूबशीट में रोल करना मुश्किल |
30+ वर्ष |
C44300 कब चुनें:
- आपका शीतलन जल हैसाफ समुद्री जल(कोई भारी गाद नहीं, कोई प्रदूषण नहीं)।
- वेगनियंत्रित है (आमतौर पर 1.5-2.5 m/s)।
- आपको एकलागत प्रभावी प्रतिस्थापनकी आवश्यकता है एक मौजूदा एडमिरल्टी ब्रास बंडल के लिए।
- अपेक्षित बंडल जीवन 10-15 वर्ष आपके रखरखाव चक्र से मेल खाता है।
एडमिरल्टी ब्रास बंडलों के सामान्य विफलता मोड (और हम उन्हें कैसे रोकते हैं)
| विफलता |
कारण |
हमारी रोकथाम |
| इम्पिंजमेंट अटैक |
सुरक्षा के बिना उच्च इनलेट वेग |
हमेशा तरल इनलेट >2 m/s के लिए इम्पिंजमेंट प्लेट शामिल करें। |
| डीज़िंकिफिकेशन |
खराब अलॉय गुणवत्ता या स्थिर पानी |
आर्सेनिक सामग्री के साथ प्रमाणित C44300 का उपयोग करें; स्थिर स्थितियों से बचें। |
| अमोनिया जंग |
पानी में अमोनिया (जैसे, उर्वरक संयंत्र का अपवाह) |
उपयुक्त नहीं - Cu-Ni या टाइटेनियम की सिफारिश करें। |
| ट्यूब एंड इरोशन |
ट्यूबशीट फेस पर अशांत प्रवाह |
ट्यूबशीट से परे इनलेट एंड बेवल और उचित ट्यूब प्रक्षेपण प्रदान करें। |
हमारे C44300 बंडल के साथ अपने पुराने बंडल को बदलने के फायदे
- सीधा फिटआपके मूल बंडल ड्राइंग या फील्ड माप के अनुसार निर्मित।
- पुनर्स्थापित प्रदर्शनजंग लगे, दूषित, या लीक हो रहे ट्यूबों को बदलता है।
- कम लागतएक पूर्ण नया हीट एक्सचेंजर खरीदने की तुलना में।
- तेज टर्नअराउंडकस्टम बंडल के लिए विशिष्ट 5-6 सप्ताह।
- घटक समर्थनहम केवल फिन ट्यूब, हीट एक्सचेंजर ट्यूबशीट, या अपने स्वयं के असेंबली के लिए व्यक्तिगत कॉपर अलॉय ट्यूब भी आपूर्ति कर सकते हैं।
C44300 ट्यूब बंडलों के विशिष्ट अनुप्रयोग
- जहाज पर कूलरइंजन जैकेट वाटर कूलर, ल्यूब ऑयल कूलर (समुद्री जल पक्ष)।
- तटीय बिजली संयंत्रसहायक शीतलन जल कंडेनसर।
- अलवणीकरण संयंत्रब्राइन हीटर, इवेपोरेटर कंडेनसर।
- अपतटीय प्लेटफार्मप्रक्रिया कूलर (जहां Cu-Ni को अक्सर पसंद किया जाता है, लेकिन C44300 का उपयोग कम महत्वपूर्ण ड्यूटी के लिए किया जाता है)।
- औद्योगिक चिलरएक-तरफा समुद्री जल शीतलन।
अनुकूलन और घटक-केवल उपलब्धता
पूर्ण बंडल के बजाय केवल भागों की आवश्यकता है? हम आपूर्ति करते हैं:
- C44300 सीमलेस ट्यूबलंबाई में कटे हुए, एंड फिनिशिंग के साथ या उसके बिना।
- फिन ट्यूबएयर कूलर के लिए एल्यूमीनियम या तांबे के फिन के साथ C44300 बेस ट्यूब।
- हीट एक्सचेंजर ट्यूबशीटC46400 या C70600 में ड्रिल और ग्रूव्ड।
- बैफल्स, टाई रॉड्स, इम्पिंजमेंट प्लेट्सकोई भी कॉपर अलॉय या लेपित कार्बन स्टील।
