| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | API, PED, ASME , TUV , ABS, LR , BV, DNV , GL , KR |
| मॉडल संख्या: | DIN 86033 C70600 कॉपर निकल स्लिप ऑन फ्लेंज |
| न्यूनतम आदेश मात्रा: | 1पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई-लकड़ी का केस |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| प्रोडक्ट का नाम: | कॉपर निकेल फोर्डेड निकला हुआ किनारा | मानक: | डीआईएन 86033 |
|---|---|---|---|
| सामग्री: | C70600, CuNi10Fe1.6Mn, CuNi 90/10 | आकार: | डीएन15 से डीएन500, 1/2″ – 24″ |
| दबाव: | 10बार, 14बार | चेहरा प्रकार: | स्लिप ऑन, एसओ |
| आवेदन: | जहाज निर्माण, अपतटीय मंच, बिजली संयंत्र, आदि | ||
| प्रमुखता देना: | DIN 86033 तांबा निकेल फ्लैंज,CuNi10Fe1.6Mn मिश्र धातु जहाज निर्माण के लिए फ्लैंज,C70600 स्टील के फ्लैंज पर फिसलन |
||

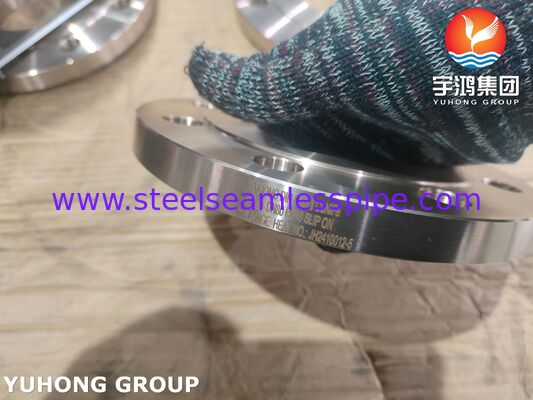

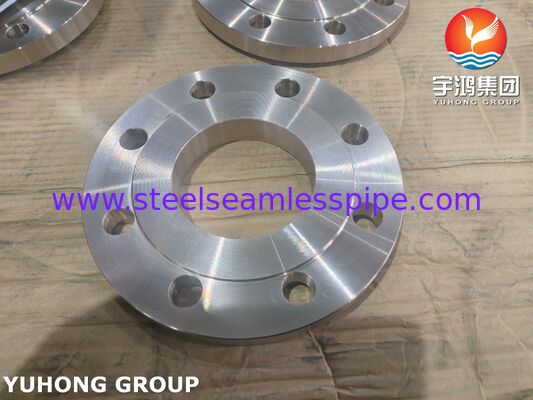

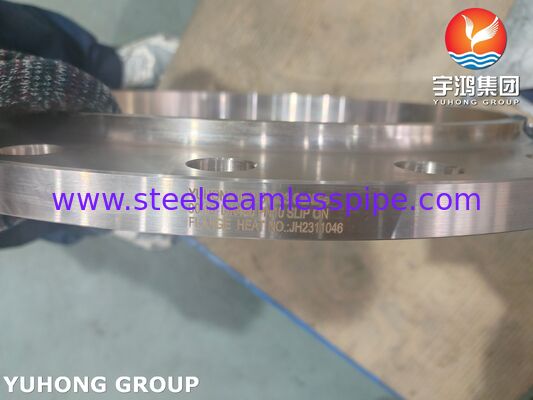

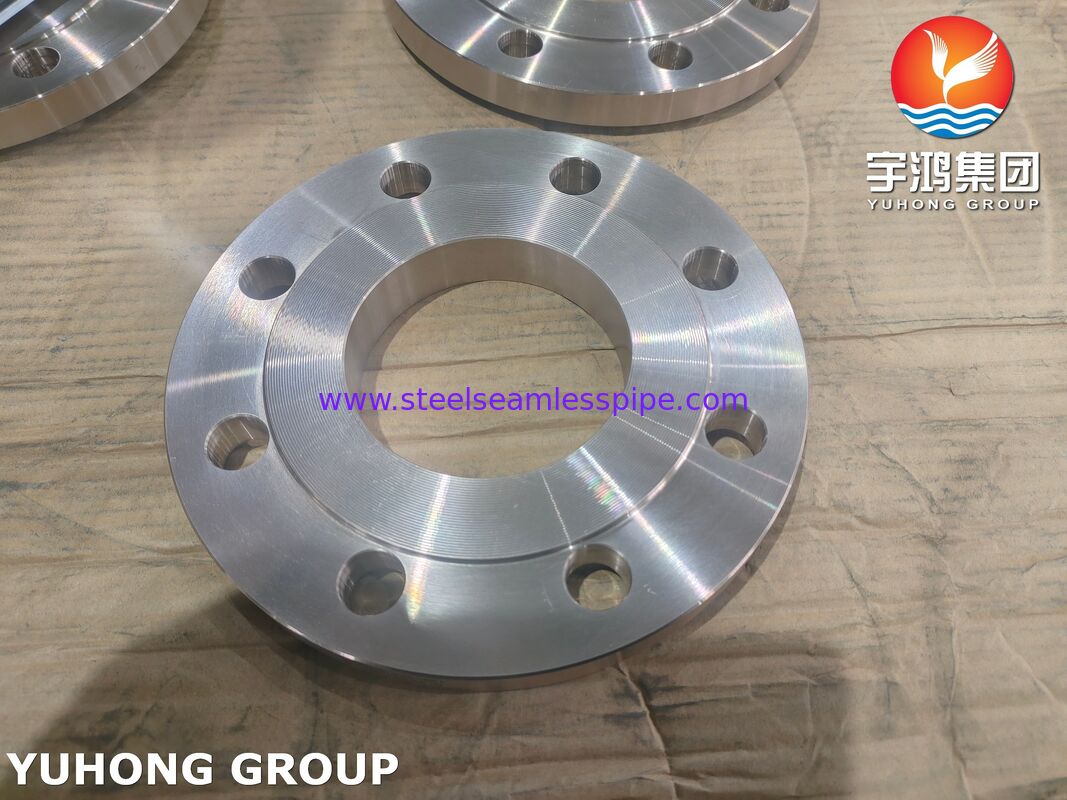

DIN 86033 स्लिप ऑन फ्लेंज, CuNi10Fe1.6Mn / C70600/क्यूएनआई 90/10कॉपर निकल मिश्र धातु फ्लैंगेस
DIN 86033 स्लिप ऑन फ्लैंज विशिष्टता
| प्रोडक्ट का नाम | DIN 86033 कॉपर निकेल स्लिप ऑन फ्लैंजेस |
| आकार सीमा | डीएन15 से डीएन500, 1/2″ – 24″ |
| मानक | डीआईएन 86033 |
| समतुल्य सामग्री | CuNi10Fe1.6Mn WL 2.1972 |
| एएसटीएम बी151 यूएनएस सी70600 | |
| एएसटीएम बी151 यूएनएस सी71500 | |
| ईईएमयूए 144 यूएनएस सी7060एक्स | |
| दबाव | 10बार, 14बार |
UNS C70600 कॉपर निकल मिश्र धातु की रासायनिक संरचना%
| तत्व | डीआईएन 86019 2.1972 |
ईईएमयूए 144 यूएनएस 7060एक्स |
बीएस 2871 सीएन 102 |
एएसटीएम बी466 सी70600 |
जेआईएस एच 3300 सी7060 |
एमआईएल-टी-16420के सी70600 |
|---|---|---|---|---|---|---|
| नी% | 9.0-11.0 | 10.0-11.0 | 10.0-11.0 | 9.0-11.0 | 9.0-11.0 | 9.0-11.0 |
| Fe% | 1.5-1.8 | 1.5-2.0 | 1.0-2.0 | 1.0-1.8 | 1.0-1.8 | 1.0-1.8 |
| एमएन% | 0.5-1.0 | 0.5-1.0 | 0.5-1.0 | अधिकतम.1.0 | 0.2-1.0 | अधिकतम1.0 |
| सी% | अधिकतम.0.05 | अधिकतम.0.05 | अधिकतम.0.05 | अधिकतम.0.05 | अधिकतम.0.05 | |
| पीबी% | अधिकतम.0.03 | अधिकतम.0.01 | अधिकतम.0.01 | अधिकतम.0.02 | अधिकतम.0.05 | अधिकतम.0.02 |
| एस% | अधिकतम.0.015 | अधिकतम.0.02 | अधिकतम.0.05 | अधिकतम.0.02 | अधिकतम.0.02 | |
| पी% | अधिकतम.0.02 | अधिकतम.0.02 | अधिकतम.0.02 | अधिकतम.0.02 | ||
| Zn% | अधिकतम.0.15 | अधिकतम.0.20 | अधिकतम.0.50 | अधिकतम.0.50 | अधिकतम.0.05 | |
| Zr% | अधिकतम.0.03 | |||||
| अन्य | अधिकतम.0.30 | अधिकतम.0.30 | अधिकतम.0.30 | |||
| Cu% | संतुलन | संतुलन | संतुलन | संतुलन | Cu+Ni +फ़े+एमएन न्यूनतम.99.5 |
न्यूनतम.86.5 |
समतुल्य ग्रेड पदनाम
क्यूएनआई 90/10
यूएनएस सी70600
एन दीन 2.0872
CuNi10Fe1.6Mn
बीएस सीएन102
जेआईएस सी7060टी/सीएनपी1
ईमुआ यूएनएस 7060एक्स
फ्लैंज फेसिंग और गैस्केट
फेसिंग: DIN 86033 फ्लैंज में आमतौर पर टाइप B या E उभरा हुआ चेहरा होता है (EN 1092-1 के समान)। मानक आरएफ ऊंचाई ~2 मिमी है।
गैसकेट सामग्री: समुद्री जल और CuNi (उदाहरण के लिए, EPDM, PTFE, नियोप्रीन, या गैर-एस्बेस्टस फाइबर) के साथ संगत नरम गैसकेट का उपयोग करें।
बचें: उच्च सल्फर सामग्री वाले ग्रेफाइट या रबर (CuNi को खराब कर सकते हैं)।
CuNi Flanges की मरम्मत और पुन: उपयोग
क्या प्रयुक्त CuNi फ़्लैंज का पुन: उपयोग किया जा सकता है? हाँ, सख्त शर्तों के तहत।
पुन: उपयोग से पहले निरीक्षण:
कोई दरार नहीं (डाई प्रवेशक)।
चेहरे की सपाटता व्यास में ≤0.2 मिमी।
बोल्ट के छेद लम्बे नहीं हैं (0.5 मिमी के भीतर गोलाई)।
गैसकेट सीलिंग क्षेत्र पर 0.5 मिमी से अधिक गहरा गड्ढा नहीं होना चाहिए।
यदि मामूली गड्ढे हों: चेहरे पर हल्के से मशीन लगाएं (अधिकतम 0.5 मिमी मोटाई हटा दें)। मूल सतह खुरदरापन का पुनः सामना करें (रा 3.2-6.3 µm)। नोट: फ़्लैंज की मोटाई कम करने से दबाव रेटिंग कम हो जाती है - पीएन रेटिंग के लिए पुनर्गणना करें।
यदि बोर के पास जंग है: ईआरसीयूएनआई के साथ वेल्ड का निर्माण, फिर मशीन को आयामों पर वापस लाएं। यह महंगा है लेकिन बड़े, दुर्लभ फ्लैंज के लिए संभव है।
दोबारा उपयोग न करें: फ़्लैंज जो ज़्यादा गरम हो गए हैं (>300°C) - अनाज के बढ़ने से ताकत कम हो जाती है।
आवेदन
नौसेना और वाणिज्यिक समुद्री: समुद्री जल शीतलन लाइनें, गिट्टी प्रणाली, अग्निशमन साधन।
अपतटीय प्लेटफार्म: हाइड्रोलिक लाइनें, समुद्री जल लिफ्ट पंप।
अलवणीकरण संयंत्र: कम दबाव वाली नमकीन पानी और समुद्री जल पाइपिंग।
बिजली संयंत्र: एक बार समुद्री जल को ठंडा करना (उदाहरण के लिए, तटीय परमाणु या जीवाश्म संयंत्र)।
