| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए182 एफ304एल स्टेनलेस स्टील विशेष निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाइवुड केस / पैलेट |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| प्रोडक्ट का नाम: | स्टेनलेस स्टील निकला हुआ किनारा | सामग्री: | ASTM A182 F304L |
|---|---|---|---|
| आकार: | 1/2 "से 48" | आकार: | कस्टम कर सकते हैं, खरीदार की ड्राइंग आवश्यकताओं के रूप में |
| दबाव: | कक्षा 150/300/600/9001500/2500 | निकला हुआ किनारा चेहरा: | सपाट चेहरा (एफएफ), उठा हुआ चेहरा (आरएफ) |
| आवेदन: | पेट्रोलियम, रासायनिक, आदि, फिटिंग और कनेक्शन, बीयर | ||
| प्रमुखता देना: | एएसटीएम ए182 एफ304एल स्टेनलेस स्टील फ्लैंज,फोर्ज्ड स्पेशल शेप्ड फ्लैंज,कस्टम स्टेनलेस स्टील निकला हुआ किनारा |
||

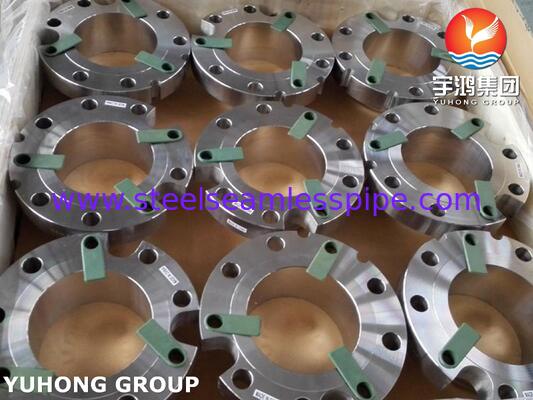

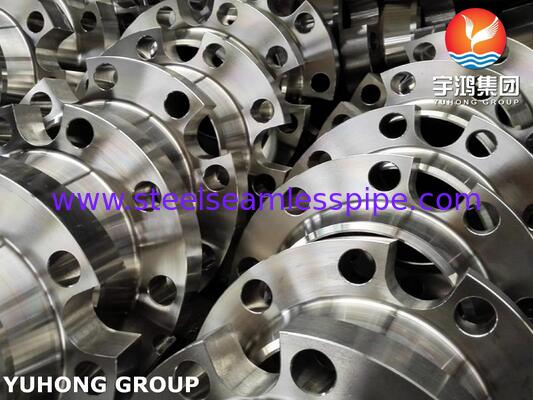

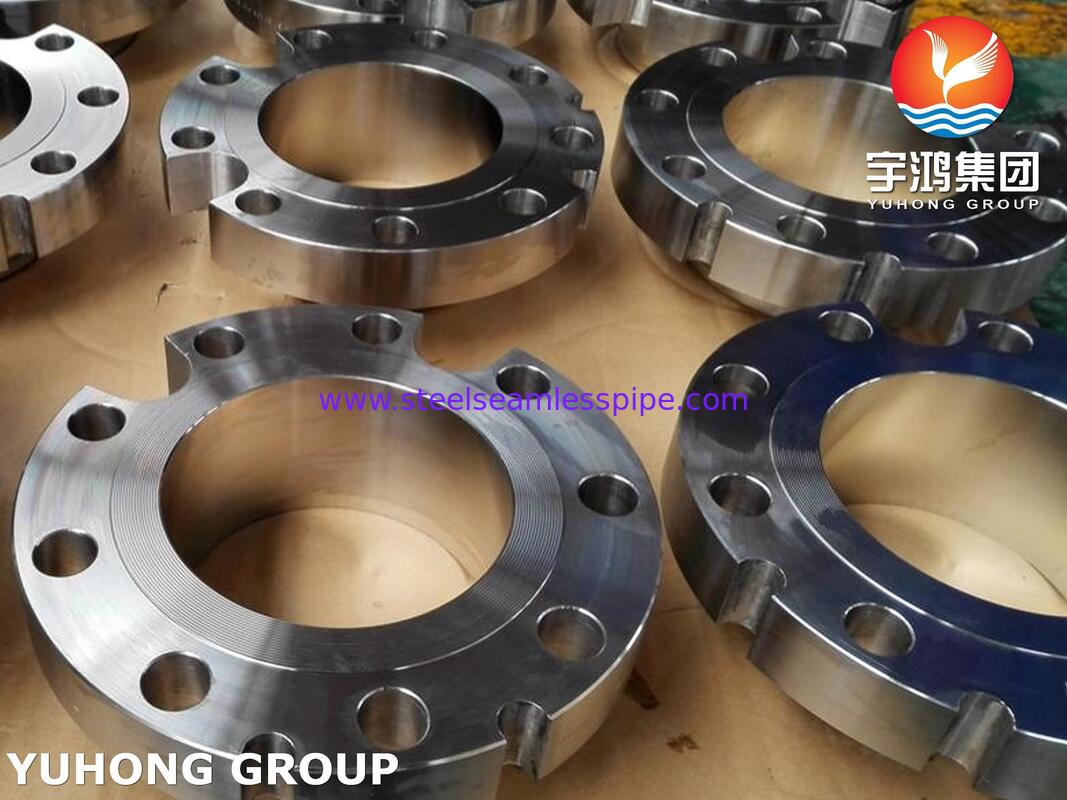

ASTM A182 स्टेनलेस स्टील UNS S30403 विशेष फ्लैंज F304L फोर्ज्ड स्पेशल शेप्ड फ्लैंज
ASTM A182 F304L स्टेनलेस स्टील स्पेशल फ्लैंज एक कस्टम-इंजीनियर्ड समाधान है जिसका उपयोग तब किया जाता है जब एक मानक, ऑफ-द-शेल्फ फ्लैंज किसी विशिष्ट कनेक्शन बिंदु की ज्यामितीय, स्थानिक या प्रदर्शन मांगों को पूरा नहीं कर सकता है। पाइपिंग और मैकेनिकल उद्योगों में, फ्लैंज पाइप, वाल्व, पंप और अन्य उपकरणों को जोड़ने का एक तरीका है ताकि एक पाइपिंग सिस्टम बन सके। यह सफाई, निरीक्षण या संशोधन के लिए आसान पहुंच भी प्रदान करता है। जबकि मानक फ्लैंज (जैसे वेल्ड नेक, स्लिप-ऑन, ब्लाइंड और सॉकेट वेल्ड) गोल होते हैं और विशिष्ट आयामी मानकों (ASME B16.5, ASME B16.47) का पालन करते हैं, एक विशेष शेप्ड फ्लैंज कोई भी फ्लैंज होता है जो किसी विशिष्ट इंजीनियरिंग आवश्यकता को पूरा करने के लिए इन मानक गोलाकार आकृतियों या आयामों से विचलित होता है। ये अक्सर कस्टम-निर्मित घटक होते हैं जिन्हें अद्वितीय अनुप्रयोगों, स्थान की कमी, या गैर-मानक कनेक्शन बिंदुओं के लिए डिज़ाइन किया जाता है।
विशेष शेप्ड फ्लैंज का उपयोग क्यों करें? इंजीनियर कई कारणों से विशेष शेप्ड फ्लैंज का विकल्प चुनते हैं:
गैर-वृत्ताकार कनेक्शन: मिलान करने वाले उपकरण (जैसे गियरबॉक्स, पंप केसिंग, या च्यूट) में एक अंडाकार, चौकोर या आयताकार बोल्ट पैटर्न हो सकता है। एक विशेष फ्लैंज इस सटीक इंटरफ़ेस से मेल खाता है।
स्थान की कमी: तंग औद्योगिक वातावरण में, एक पूर्ण आकार का गोल फ्लैंज फिट नहीं हो सकता है। एक अंडाकार या कस्टम-आकार का फ्लैंज सीमित स्थान में आवश्यक सील प्रदान कर सकता है।
संरेखण आवश्यकताएं: कभी-कभी, बोल्ट छेदों को बहुत विशिष्ट तरीके से उन्मुख करने की आवश्यकता होती है जो मानक, सममित फ्लैंज के साथ संभव नहीं है।
विषम डक्टिंग को अनुकूलित करना: एचवीएसी, सामग्री हैंडलिंग, या विशिष्ट प्रक्रिया उद्योगों में, डक्टवर्क अक्सर आयताकार या चौकोर होता है। एक विशेष फ्लैंज एक गोल पाइप को एक आयताकार च्यूट या बर्तन से जोड़ने की अनुमति देता है।
उच्च-तनाव या विशेष अनुप्रयोग: मानक फ्लैंज अत्यधिक उच्च दबाव, तापमान, या संक्षारक वातावरण के लिए पर्याप्त नहीं हो सकते हैं, जिसके लिए मोटी दीवारों या विशेष मिश्र धातुओं के साथ कस्टम डिजाइन की आवश्यकता होती है।
ASTM A182 F304L स्टेनलेस स्टील स्पेशल फ्लैंज के समकक्ष ग्रेड
मानक
| UNS | WERKSTOFF NR. | EN | BS | GOST | JIS | AFNOR | SS 304L |
| S30403 | 1.4306/1.4307 | X2CrNi18-9 / X2CrNi19-11 | 304S11 | 03Х18Н11 | SUS 304L | Z3CN18-10 | विशेष शेप्ड फ्लैंज को पर्यावरण के अनुकूल बनाने के लिए विभिन्न प्रकार की सामग्रियों से बनाया जा सकता है: |
कार्बन स्टील: (जैसे, ASTM A105, A350) - सामान्य प्रयोजन, तेल और गैस, संरचनात्मक।
स्टेनलेस स्टील: (जैसे, ASTM A182 F304/F316) - संक्षारक वातावरण, खाद्य प्रसंस्करण, फार्मास्यूटिकल्स।
अलॉय स्टील: (जैसे, ASTM A182 F11/F22) - उच्च तापमान और उच्च दबाव सेवाएं (जैसे बिजली उत्पादन)।
डुप्लेक्स और सुपर डुप्लेक्स: (जैसे, ASTM A182 F51/F55) - उच्च शक्ति और संक्षारण प्रतिरोध की आवश्यकता वाले अपतटीय और समुद्री अनुप्रयोग।
निकेल अलॉय: (जैसे, Inconel, Hastelloy) - अत्यधिक संक्षारक या उच्च तापमान वाले वातावरण।
ASTM A182 F304L स्टेनलेस स्टील स्पेशल फ्लैंज की रासायनिक संरचना
% ग्रेड
| तन्य शक्ति (MPa) min | Mn | Si | P | S | Cr | Ni | N | 304L |
|---|---|---|---|---|---|---|---|---|
| 485 | min: 18.0 max: 20.0 | 0.75max | 0.045max | 0.03max | min: 18.0 max: 20.0 | min: 8.0 max: 12 | 0.10 max | ASTM A182 F304L स्टेनलेस स्टील स्पेशल फ्लैंज के यांत्रिक गुण |
ग्रेड
| तन्य शक्ति (MPa) min | उपज शक्ति 0.2% प्रूफ (MPa) min | दीर्घीकरण (% 50 मिमी में) min | कठोरता | रॉकवेल बी (HR B) max | |
| ब्रिनेल (HB) max | 304L | ||||
| 485 | 170 | 40 | 92 | 201 | विशेष शेप्ड फ्लैंज के सामान्य प्रकार |
1. अंडाकार फ्लैंज:
अक्सर वहां उपयोग किया जाता है जहां एक दिशा में स्थान सीमित होता है (जैसे, वाल्व बॉडी पर, कंप्रेसर केसिंग पर, या जहाज निर्माण में)। वे एक वृत्त की तुलना में छोटे पदचिह्न के साथ एक अच्छी सीलिंग सतह प्रदान करते हैं।2. चौकोर फ्लैंज:
कम दबाव वाले डक्टिंग कार्य, जल उपचार टैंक और कृषि उपकरणों में आम। वे चौकोर या आयताकार कनेक्शन के लिए निर्माण करने में आसान होते हैं और अक्सर शीट सामग्री से कटे हुए साधारण गैसकेट के साथ उपयोग किए जाते हैं।3. आयताकार फ्लैंज:
सामग्री हैंडलिंग (धूल संग्रह प्रणाली), एचवीएसी (हीटिंग, वेंटिलेशन और एयर कंडीशनिंग), और रासायनिक प्रसंस्करण में बहुत आम है जहां बड़ी मात्रा में हवा या सामग्री को आयताकार डक्टिंग के माध्यम से ले जाया जाता है।4. खंडित या क्लैमशेल फ्लैंज:
ये दो या दो से अधिक टुकड़ों में बने फ्लैंज होते हैं जिन्हें मौजूदा पाइप के चारों ओर बोल्ट किया जाता है। इनका उपयोग मरम्मत, सुदृढीकरण, या मौजूदा लाइन में शाखाओं को बिना पाइप काटे (हॉट टैपिंग) जोड़ने के लिए किया जाता है।5. विशेष टैप के साथ छिद्र फ्लैंज:
जबकि छिद्र फ्लैंज एक मानक प्रकार हैं, "विशेष" संस्करणों में अधिक जटिल प्रवाह माप सेटअप के लिए अतिरिक्त या अलग-अलग स्थित दबाव टैप छेद शामिल हैं।6. कस्टम फोर्जिंग:
किसी भी फ्लैंज को एक विशिष्ट इंजीनियरिंग ड्राइंग को पूरा करने के लिए खरोंच से डिज़ाइन किया गया है, जिसमें अद्वितीय बोल्ट होल पैटर्न, असामान्य हब लंबाई, या विशेष टेपर शामिल हैं।अनुप्रयोग
तेल और गैस / पेट्रोकेमिकल: कंप्रेसर स्टेशनों, पंप आउटलेट और विशेष वाल्व असेंबली पर।
बिजली उत्पादन: टर्बाइनों को कंडेनसर इकाइयों से जोड़ना या बॉयलर फीड सिस्टम में।
समुद्री और जहाज निर्माण: प्रोपेलर शाफ्ट, रडर स्टॉक और इंजन निकास पर।
खनन और खनिज प्रसंस्करण: स्लरी पंप और बड़े सामग्री हैंडलिंग डक्टवर्क पर।
जल उपचार: निस्पंदन इकाइयों और टैंक कनेक्शन पर।
एचवीएसी: बड़े एयर हैंडलिंग इकाइयों और डक्टिंग संक्रमणों पर।
