| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO, API , ABS, DNV, GL , LR, NK |
| मॉडल संख्या: | एएसटीएम ए182 एफ316एल स्टेनलेस स्टील डब्ल्यूएनआरएफ निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुड केस / पैलेट |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| प्रोडक्ट का नाम: | स्टेनलेस स्टील निकला हुआ किनारा | मानक: | ASTM A182 / ASME SA182 |
|---|---|---|---|
| सामग्री: | F316L | कक्षा: | 150#, 300#, 600#, 900#, 1500#, 2500# |
| प्रकार: | Pl, wn, so, bl, sw, lwn | चेहरा: | आरएफ, एफएफ, आरटीजे |
| आवेदन: | पेट्रोलियम, रासायनिक, आदि, फिटिंग और कनेक्शन, बीयर | ||
| प्रमुखता देना: | ASTM A182 F316L स्टेनलेस स्टील फ्लैंज,WNRF वेल्ड नेक फ्लैंज,स्टेनलेस स्टील पाइपिंग सिस्टम फ्लैंज |
||

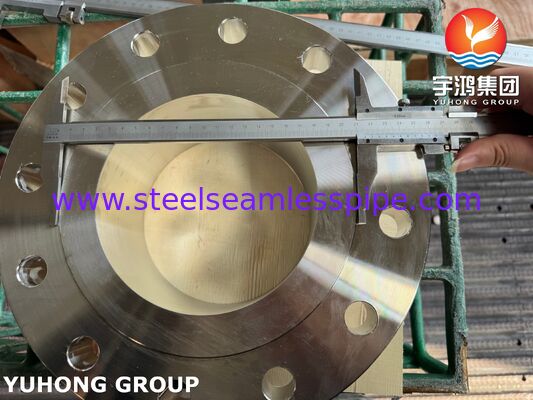

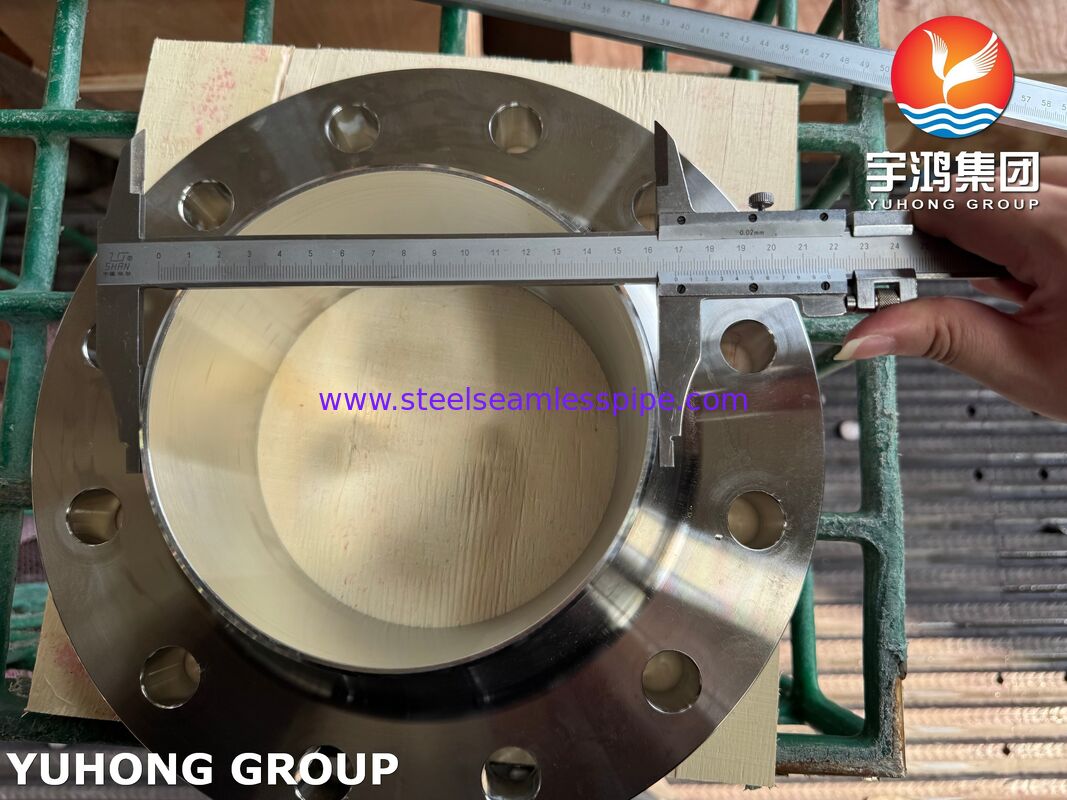

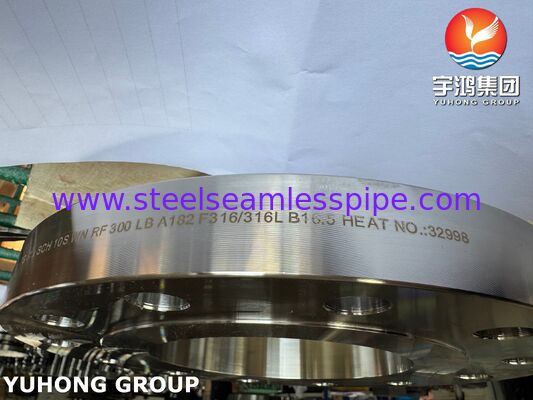

ASTM A182 F316/316L स्टेनलेस स्टील फ्लैंज ASME B16.5 फोर्ज्ड वेल्ड नेक / WNRF फ्लैंज
ASTM A182 F316/316L WNRF फ्लैंज एक मजबूत, वेल्डेबल और संक्षारण प्रतिरोधी जोड़ प्रदान करता है जो महत्वपूर्ण औद्योगिक पाइपिंग सिस्टम के लिए उपयुक्त है। इसका दोहरा प्रमाणन, उच्च-शक्ति हब डिज़ाइन, और ASME B16.5/B16.47 के साथ अनुपालन इसे आक्रामक या उच्च-दबाव वाले वातावरण में विश्वसनीयता की आवश्यकता वाले इंजीनियरों के लिए एक पसंदीदा विकल्प बनाता है।
स्टील वेल्ड नेक फ्लैंज का मूल कार्य
एक फ्लैंज एक यांत्रिक कनेक्टर है जो पाइप, वाल्व या उपकरण के दो खंडों को जोड़ता है और साथ ही उन्हें अलग करने की अनुमति देता है। WN फ्लैंज इस प्रकार काम करता है:
एक पूर्ण-प्रवेश बट वेल्ड के माध्यम से पाइप से स्थायी जुड़ाव।
मिलान वाले फ्लैंज (एक और WNRF, एक ब्लाइंड फ्लैंज, या उपकरण फ्लैंज) से हटाने योग्य बोल्ट कनेक्शन।
दो फ्लैंज चेहरों के बीच संपीड़ित गैस्केट के माध्यम से सीलिंग।
| परिदृश्य | सिफारिश |
|---|---|
| यूरोप, एशिया में परियोजना, या विनिर्देश PN के लिए कहता है | EN 1092-1 का उपयोग करें |
| उत्तरी अमेरिका में परियोजना, या विनिर्देश क्लास के लिए कहता है | ASME B16.5 / B16.47 का उपयोग करें |
| मौजूदा फ्लैंज से कनेक्ट करना | मानक से मेल खाना चाहिए - EN और ASME को सीधे न मिलाएं |
| अंतर्राष्ट्रीय तेल और गैस (अपतटीय) | अक्सर ASME, लेकिन कुछ यूरोपीय ऑपरेटर PN/क्लास रूपांतरण के साथ EN स्वीकार करते हैं |
|
*कभी भी सीधे EN 1092-1 फ्लैंज को ASME B16.5 फ्लैंज से न बोल्ट करें। बोल्ट सर्कल व्यास, छेद का आकार और फेसिंग आयाम अलग-अलग होते हैं। दोनों मानकों के लिए डिज़ाइन किए गए उचित एडाप्टर फ्लैंज या कस्टम-निर्मित संक्रमण टुकड़े का उपयोग करें। |
|
ASTM A182 F316L स्टेनलेस स्टील WNRF फ्लैंज के समकक्ष सामग्री
| मानक | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | EN |
| SS 316L | 1.4404 | S31603 | SUS 316L | 316S11 | 03Ch17N14M3 | Z3CND17-11-02 | X2CrNiMo17-12-2 |
रासायनिक संरचना %ASTM A182 F316L स्टेनलेस स्टील WNRF फ्लैंज
| SS | UNS | C | MN | P | S | SI | CR | NI | MO | NB | TI |
| F316L | S31603 | 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-15.0 | 2.0-3.0 | --- | --- |
यह रिसाव का प्रतिरोध कैसे करता है
रिसाव तब होता है जब आंतरिक दबाव गैस्केट को बाहर की ओर धकेलता है, जिससे संपर्क तनाव कम हो जाता है। WNRF डिज़ाइन इसका मुकाबला इस प्रकार करता है:
उच्च बोल्ट कठोरता (कॉम्पैक्ट फ्लैंज ज्यामिति के कारण छोटा बोल्ट स्पैन)।
मजबूत हब फ्लैंज के घूमने को रोकता है (दबाव के तहत अलग होने से झुकना)।
नियंत्रित गैस्केट संपीड़न - ASME B16.5 स्वीकार्य बोल्ट लोड को परिभाषित करता है।
अनुप्रयोग
रासायनिक और पेट्रोकेमिकल प्रसंस्करण (संक्षारक तरल पदार्थों को संभालना)
तेल और गैस (ऑनशोर/ऑफशोर, रिफाइनरी)
ऊर्जा उत्पादन (परमाणु सहायक प्रणालियों सहित)
समुद्री और जहाज निर्माण (समुद्री जल प्रणालियाँ)
फार्मास्युटिकल और खाद्य प्रसंस्करण (स्वच्छ और संक्षारण प्रतिरोधी आवश्यकताएँ)
LNG और क्रायोजेनिक सेवाएं (कम तापमान पर अच्छी कठोरता)
