ASTM A182 F51 UNS S31803 डुप्लेक्स 2205 ऑयल और गैस पाइप के लिए ब्लाइंड आरएफ फ्लैंज
ASTM A182 F51 ब्लाइंड आरएफ फ्लैंज एक फोल्ड डुप्लेक्स स्टेनलेस स्टील फ्लैंज हैUNS S31803 / डुप्लेक्स 2205सामग्री।
ब्लाइंड फ्लैंज पाइप सिस्टम, दबाव वाहिका नोजल या उपकरण कनेक्शन के अंत को बंद करने के लिए डिज़ाइन किया गया है।इसके उठाए चेहरे विन्यास bolted flange कनेक्शन के लिए एक परिभाषित गैसकेट बैठने की सतह प्रदान करता है.
एएसटीएम ए182 में धातु धातु और स्टेनलेस स्टील के पाइप फ्लैंग्स, फोल्ड फिटिंग, वाल्व और दबाव प्रणाली के इसी तरह के घटक शामिल हैं।विनिर्देश में फेरीटिक-ऑस्टेनिटिक डुप्लेक्स स्टेनलेस स्टील ग्रेड जैसे F51 शामिल हैं।.
Duplex 2205 combines an austenitic-ferritic microstructure with relatively high mechanical strength and resistance to localized corrosion and stress-corrosion cracking compared with many conventional austenitic stainless steels.
उत्पाद विनिर्देश
| पद |
विनिर्देश |
| उत्पाद |
अंधा आरएफ फ्लैंज |
| मानक |
एएसटीएम A182 / A182M |
| ग्रेड |
F51 |
| UNS |
S31803 |
| सामग्री |
डुप्लेक्स स्टेनलेस स्टील |
| सामान्य ग्रेड नाम |
डुप्लेक्स 2205 |
| फ्लैंज प्रकार |
अंधा फ्लैंज |
| सामना करना |
ऊपर उठाया हुआ चेहरा (आरएफ) |
| उत्पादन |
कुदाया |
| आयामी मानक |
यदि लागू हो तो ASME B16.5 / ASME B16.47 |
| दबाव वर्ग |
150#, 300#, 600#, 900#, 1500#, 2500# |
| आकार |
एनपीएस 1/2 24 या अनुकूलित |
| सतह |
मशीनीकृत / चिकनी / ग्राहक निर्दिष्ट |
| ताप उपचार |
समाधान एनील किया गया |
| चिह्नित करना |
मानक, ग्रेड, आकार, वर्ग और ताप संख्या |
| निरीक्षण |
निर्दिष्ट के अनुसार रासायनिक, यांत्रिक, आयामी और एनडीटी |
ASTM A182 F51 / UNS S31803
ASTM A182 F51 दोहरी स्टेनलेस स्टील के ग्रेड से मेल खाती है जिसे आमतौर परUNS S31803 / डुप्लेक्स 2205आउटोकमपु के फोर्जिंग ग्रेड संदर्भ सूची में F51 को UNS S31803 के साथ सूचीबद्ध किया गया है और सामग्री को डुप्लेक्स स्टेनलेस स्टील के रूप में पहचाना गया है।
विशिष्ट मिश्र धातु तत्वों में शामिल हैंः
- क्रोमियम
- निकेल
- मोलिब्डेनम
- नाइट्रोजन
- मैंगनीज
- सिलिकॉन
- कार्बन
डुप्लेक्स माइक्रोस्ट्रक्चर में फेरीटिक और ऑस्टेनिटिक दोनों चरण होते हैं। यह संरचना डुप्लेक्स 2205 से जुड़े यांत्रिक शक्ति और संक्षारण प्रदर्शन के संयोजन में योगदान देती है।
विशिष्ट रासायनिक संरचना
| तत्व |
विशिष्ट / विनिर्देश रेंज |
| सी |
≤0.030% |
| हाँ |
≤1.00% |
| एमएन |
≤2.00% |
| पी |
≤0.030% |
| एस |
≤0.020% |
| सीआर |
21.0 ∙ 23.0% |
| नि |
4.5.6.5% |
| मो |
2.5 ∙3.5% |
| एन |
00.08 ₹0.20% |
| फे |
शेष राशि |
वास्तविक वितरण के लिए, लागू एएसटीएम संस्करण और खरीद विनिर्देश को प्रमाणित रासायनिक संरचना को नियंत्रित करना चाहिए।
यांत्रिक गुण
एएसटीएम ए182 एफ51 के लिए, यांत्रिक गुणों को लागू एएसटीएम ए182 संस्करण और उत्पाद की स्थिति के अनुसार बताया जाना चाहिए।
F51 के साथ सामान्य रूप से जुड़े विशिष्ट मानों में शामिल हैंः
| संपत्ति |
विशिष्ट आवश्यकता |
| तन्य शक्ति |
≥620 एमपीए |
| उपज शक्ति |
≥ 450 एमपीए |
| लम्बाई |
≥25% |
| क्षेत्रफल में कमी |
लागू विनिर्देश के अनुसार |
| कठोरता |
ASTM A182 की आवश्यकता के अनुसार |

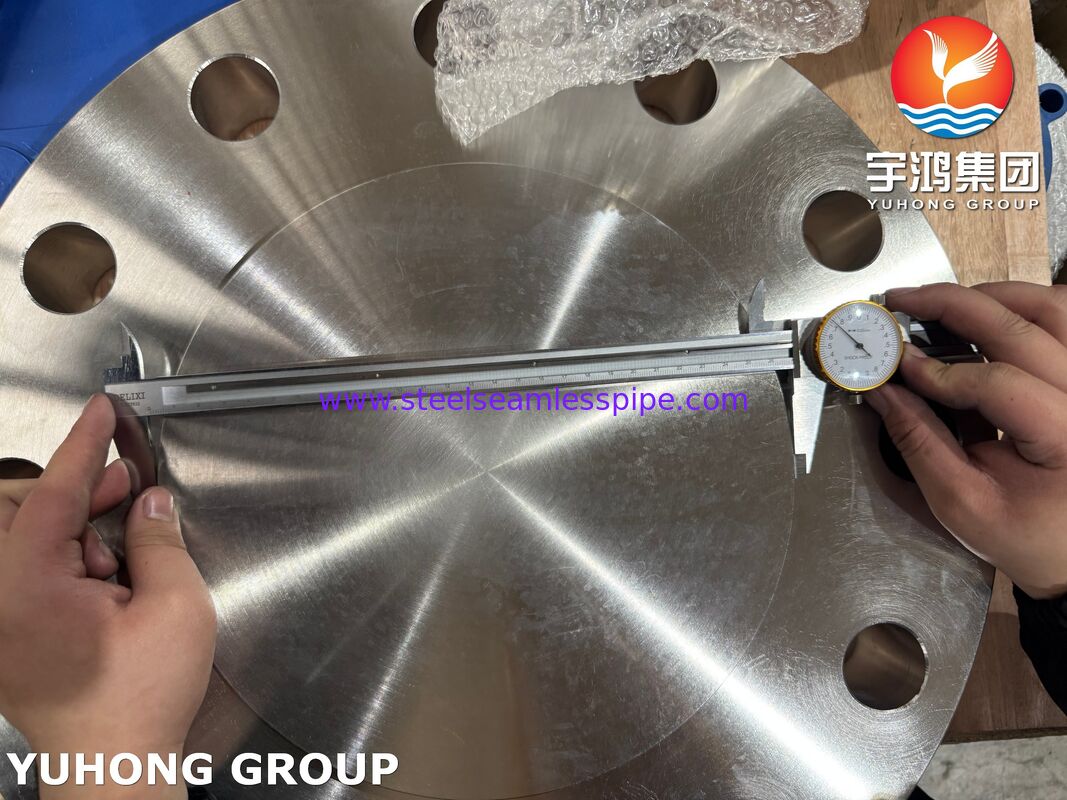

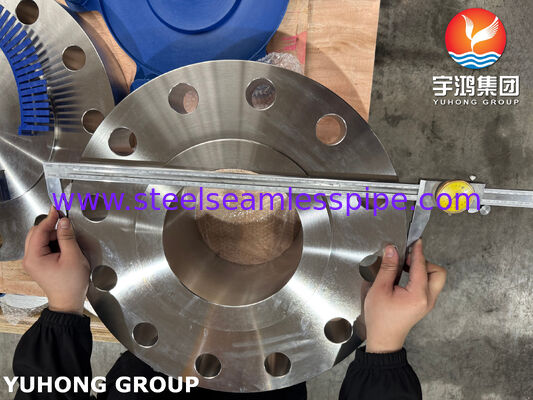

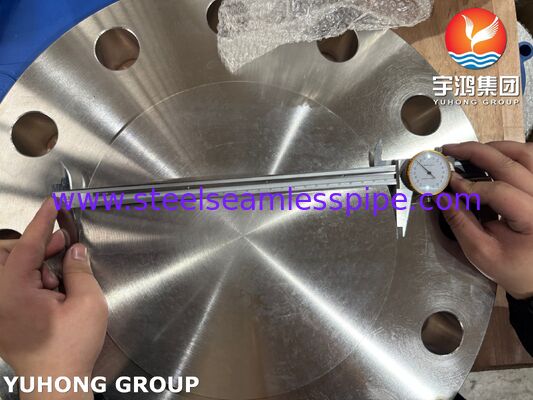

अंधा आरएफ फ्लैंज डिजाइन
उत्पाद में एक ठोस फोर्ज्ड फ्लैंज बॉडी होती है जिसमें कोई केंद्रीय छेद नहीं होता है।
मुख्य विशेषताओं में निम्नलिखित शामिल हैंः
अंधा चेहरा
अंधा फ्लैंज एक प्रवाह मार्ग प्रदान किए बिना पाइप या उपकरण नोजल के अंत को बंद करता है।
ऊंचा चेहरा
आरएफ चेहरे bolted flange कनेक्शन के लिए एक परिभाषित गास्केट संपर्क क्षेत्र प्रदान करता है।
बोल्ट छेद
बोल्ट-होल का व्यास, मात्रा और पीसीडी लागू आयामी मानक और दबाव वर्ग के अनुसार निर्मित होते हैं।
फ्लैंज की मोटाई
मोटाई निर्धारित की जाती है:
- एनपीएस
- दबाव वर्ग
- लागू आयामी मानक
- डिजाइन आवश्यकताएं
बाहरी व्यास
फ्लैंज ओडी नाममात्र आकार और दबाव वर्ग पर निर्भर करता है।
निर्माण प्रक्रिया
विशिष्ट विनिर्माण प्रक्रियाः
- डुप्लेक्स स्टेनलेस स्टील कच्चे माल का निरीक्षण
- ताप संख्या की पहचान
- काटना
- फोर्जिंग
- ताप उपचार
- घोल से पकाया जाना
- मशीनिंग
- आरएफ फेस मशीनिंग
- बोल्ट-होल ड्रिलिंग
- चिह्नित करना

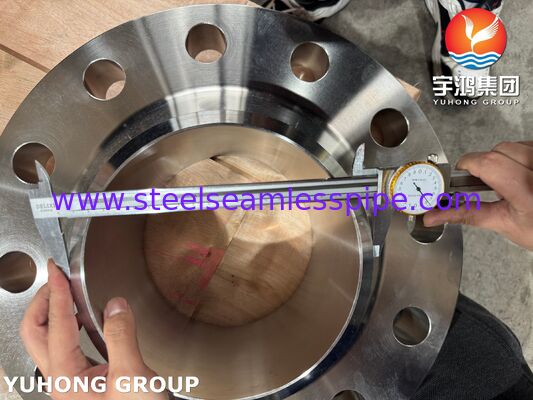

- आयामी निरीक्षण
- एमपीआई
- आवश्यक होने पर एनडीटी
- अंतिम निरीक्षण
- पैकेजिंग
एएसटीएम ए182 में आदेशित ग्रेड के लिए गर्मी उपचार और यांत्रिक/रासायनिक गुणों को कवर करने वाली आवश्यकताएं शामिल हैं।
आवेदन
तेल और गैस
- पाइपलाइन अलगाव
- प्रक्रिया पाइपिंग
- कुँए के सिर से जुड़े पाइप
- अपतटीय पाइप प्रणाली
- गैस प्रसंस्करण प्रणाली
पेट्रोकेमिकल
- प्रक्रिया पाइपिंग
- रासायनिक हस्तांतरण प्रणाली
- दबाव पाइप
- उपकरण के नोजल
समुद्री और अपतटीय
- समुद्री जल से संबंधित प्रणालियाँ
- अपतटीय प्रक्रिया उपकरण
- समुद्री पाइप
रासायनिक प्रसंस्करण
- संक्षारक प्रक्रिया पाइपिंग
- रासायनिक हस्तांतरण लाइनें
- दबाव युक्त पाइप के घटक
