| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए694 एफ56 कार्बन स्टील डब्ल्यूएनआरएफ निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाईवुड केस/पैलेट |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| मानक: | ASTM A694 / ASME SA694 | सामग्री: | F56 |
|---|---|---|---|
| आयुध डिपो: | 1/2 "- 60" | डब्ल्यूटी: | SCH 5S - SCH XXS |
| निकला हुआ किनारा प्रकार: | WNRF | कक्षा: | 150#, 300#, 600#, 900#, 1500#, 2500# |
| पैकिंग: | प्लाईवुड केस/पैलेट | ||
| प्रमुखता देना: | एएसटीएम ए694 एफ56 कार्बन स्टील फ्लैंज,WNRF वेल्ड नेक फ्लैंज,उच्च दबाव स्टील फ्लैंज |
||

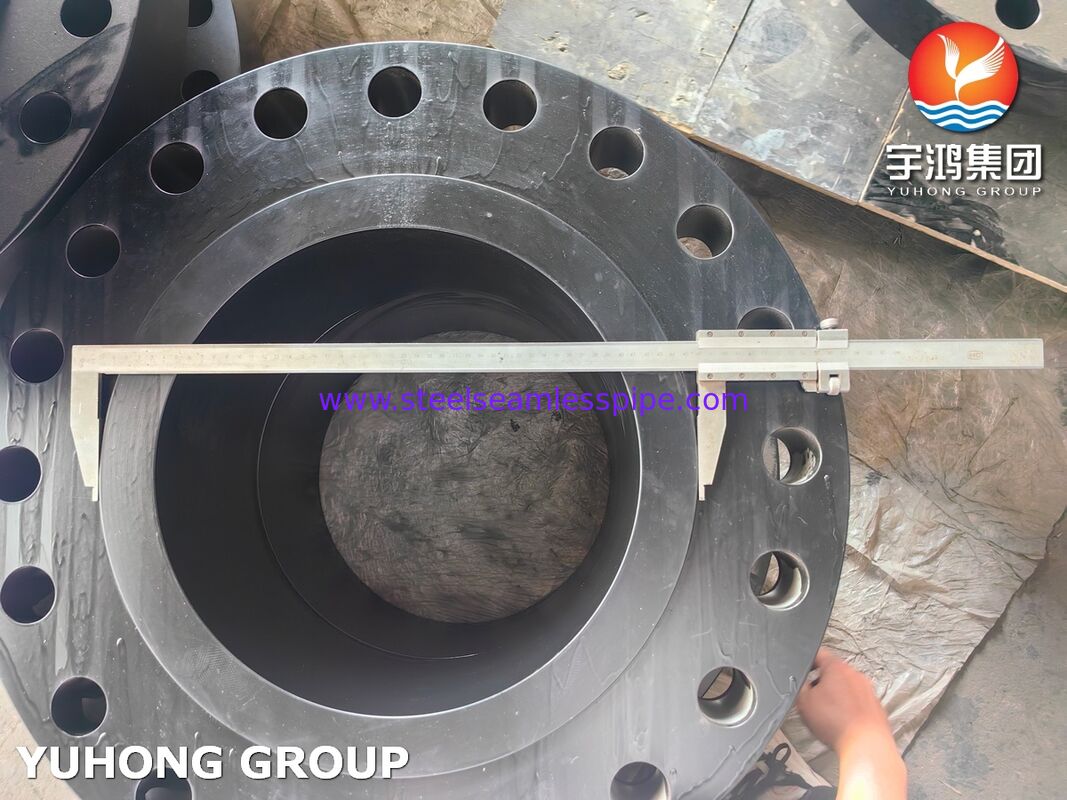

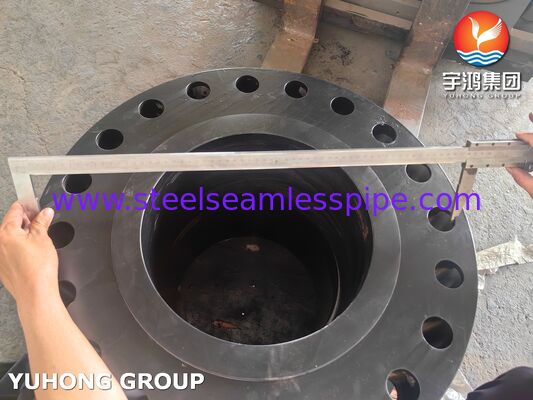

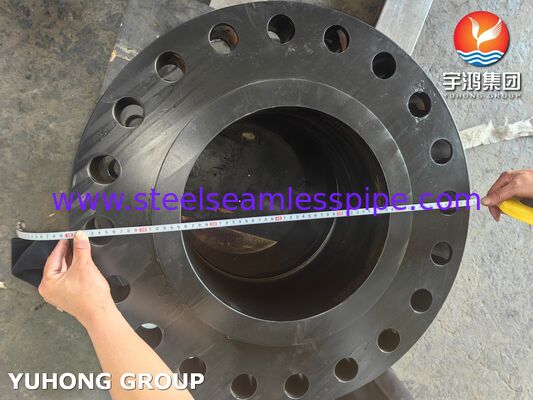

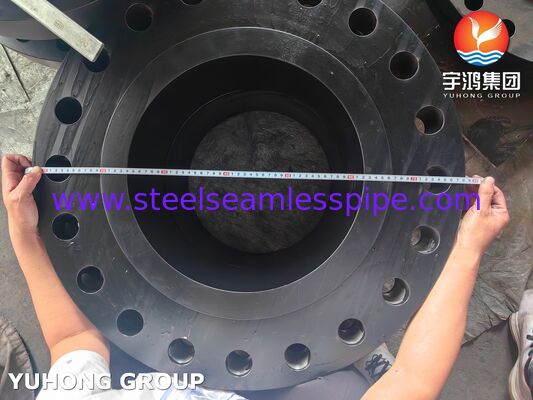

ASEME B16.5 ASTM A694 / ASME SA694 कार्बन स्टील WNRF फ्लैंग्स
एएसटीएम ए६९४ एफ५६ कार्बन स्टील के फ्लैंजउच्च-शक्ति, उच्च-दबाव और मध्यम-निम्न-तापमान सेवा के लिए विशेष रूप से तेल और गैस पाइपलाइन और कुएं के प्रमुख क्षेत्रों में डिज़ाइन किए गए उच्च-शक्ति, प्रभाव-परीक्षण किए गए फोर्जिंग हैं।उनकी प्रमुख ताकत एपीआई 5L X52 ¢ X65 लाइन पाइप के साथ संगतता है, अनिवार्य प्रभाव परीक्षण के साथ संयुक्त और अम्ल सेवा के लिए NACE MR0175 को पूरा करने की क्षमता। जब ASME B16.5 वेल्ड गर्दन डिजाइन के साथ जोड़ा जाता है, तो वे एक विश्वसनीय,महत्वपूर्ण पाइप सिस्टम के लिए कोड-अनुरूप समाधान.
ASTM A694 F56 कार्बन स्टील WNRF फ्लैंज की रासायनिक संरचना %
| सी | ≤0.30 |
| एमएन | ≤1.60 |
| पी | ≤0.025 |
| एस | ≤0.025 |
| हाँ | 0.15-0.35 |
ASTM A694 /ASME SA694 फ्लैंज का आयाम
| मानक | सामग्री / ग्रेड |
| ASTM A694 / ASME SA694 | F42, F46, F48, F52, F56, F60, F65, F70 |
| आयाम | |
| एएसएमई बी165 | आकार:1/2 "-24" दीवार मोटाईः SCH5S-SCHXXS वर्ग:150-1500# |
| एएसएमई बी1647 | आकार:26"-48" दीवार मोटाई:SCH5S-SCHXXS वर्ग:150-1500# |
| एएसएमई बी1648 | आकार:1/2 "-24" दीवार मोटाईः SCH5S-SCHXXS वर्ग:150-1500# |
| एमएसएस एसपी-44 | आकार:12"-60" दीवार मोटाई: SCH5S-SCHXXS वर्ग:150-1500# |
A105 के बजाय इस संयोजन को क्यों चुनें?
कई इंजीनियर निम्नलिखित कारणों से एएसटीएम ए६९४ एफ५६ फ्लैंज चुनते हैंः
शक्ति मिलान
जब कनेक्टिंग पाइप एपीआई 5 एल एक्स 56 (उपज 56 ksi) होता है, तो एक ए105 फ्लेंज (उपज 36 ksi) दबाव-सीमित घटक बन जाएगा। एफ 56 फ्लेंज की आउटडोर ताकत को पाइप के साथ संरेखित करता है।
टक्कर की कठोरता
A694 फोर्जिंग को आमतौर पर कम तापमान पर डक्टिल व्यवहार सुनिश्चित करने के लिए प्रभाव परीक्षण (चार्पी वी-नोच) किया जाता है, जो अक्सर आर्कटिक, समुद्र के नीचे या सर्दियों की स्थापना के लिए आवश्यक होता है।A105 स्वचालित रूप से टक्कर परीक्षण नहीं किया जाता.
खट्टा सेवा संगतता
कई परियोजनाओं में H2S वातावरण के लिए NACE MR0175/ISO 15156 कठोरता प्रतिबंधों (≤22 HRC) के साथ A694 F56 निर्दिष्ट किया गया है। A105 फ्लैंग्स को अक्सर इन सीमाओं को पूरा करने के लिए अलग, अधिक प्रतिबंधात्मक प्रसंस्करण की आवश्यकता होती है।
संरचनात्मक अखंडता
वेल्ड नेक हब धीरे-धीरे तनाव संक्रमण प्रदान करता है और वेल्ड का पूर्ण रेडियोग्राफिक निरीक्षण करने की अनुमति देता है।यह महत्वपूर्ण अनुप्रयोगों में अनिवार्य है जहां स्लिप-ऑन या सॉकेट वेल्ड फ्लैंज की अनुमति नहीं होगी.
आवेदन
यह फ्लैंग्स उच्च-दबाव वाले कुएं के सिरों, इकट्ठा करने वाले प्रणालियों और लंबी दूरी के ट्रांसमिशन पाइपलाइनों पर पाए जाते हैं।
उच्च दबाव रिएक्टर लूप, हाइड्रोप्रोसेसिंग इकाइयों और कठोर सेवा पाइपिंग में उपयोग किया जाता है जहां चक्रीय भार या कम तापमान कारक होते हैं।
विशेष रूप से संयुक्त चक्र संयंत्रों, उच्च दबाव वाली भाप लाइनों और बॉयलर फीड वाटर सिस्टम में, जिन्हें उच्च उपज शक्ति और थकान प्रतिरोध के साथ फोल्डेड घटकों की आवश्यकता होती है।
प्लेटफ़ॉर्म, एफपीएसओ और सबसीम मनिफोल्ड इन फ्लैंग्स पर निर्भर करते हैं क्योंकि इनकी उच्च शक्ति, प्रभाव कठोरता और चरम परिस्थितियों में विश्वसनीय सीलिंग का संयोजन है।
