| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO, API , ABS, DNV, GL , LR, NK |
| मॉडल संख्या: | एएसटीएम ए182 एफ55 सुपर डुप्लेक्स स्टील डब्ल्यूएन आरटीजे फ्लैंज |
| न्यूनतम आदेश मात्रा: | 1पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुडन केस, पैलेट |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| प्रोडक्ट का नाम: | द्वैध स्टील निकला हुआ किनारा | मानक: | ASTM A182 / ASME SA182 |
|---|---|---|---|
| सामग्री: | F55 / UNS S32760 / 1.4501 | आयुध डिपो: | 1/2 "से 48" |
| डब्ल्यूटी: | SCH 5S से SCH XXS | कक्षा: | 150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| प्रकार: | Wn, so, bl, sw, lwn | चेहरा: | आरएफ, एफएफ, आरटीजे |
| आवेदन: | पेट्रोलियम, रासायनिक, आदि, फिटिंग और कनेक्शन, बीयर | ||
| प्रमुखता देना: | सुपर डुप्लेक्स स्टील फ्लैंज एएसटीएम ए182 एफ55,1.4501 सुपर डुप्लेक्स डब्ल्यूएनआरटीजे फ्लैंज,एस32760 सुपर डुप्लेक्स 2507 फ्लैंज |
||

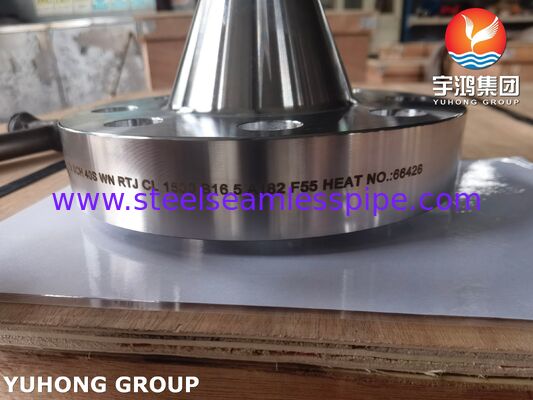

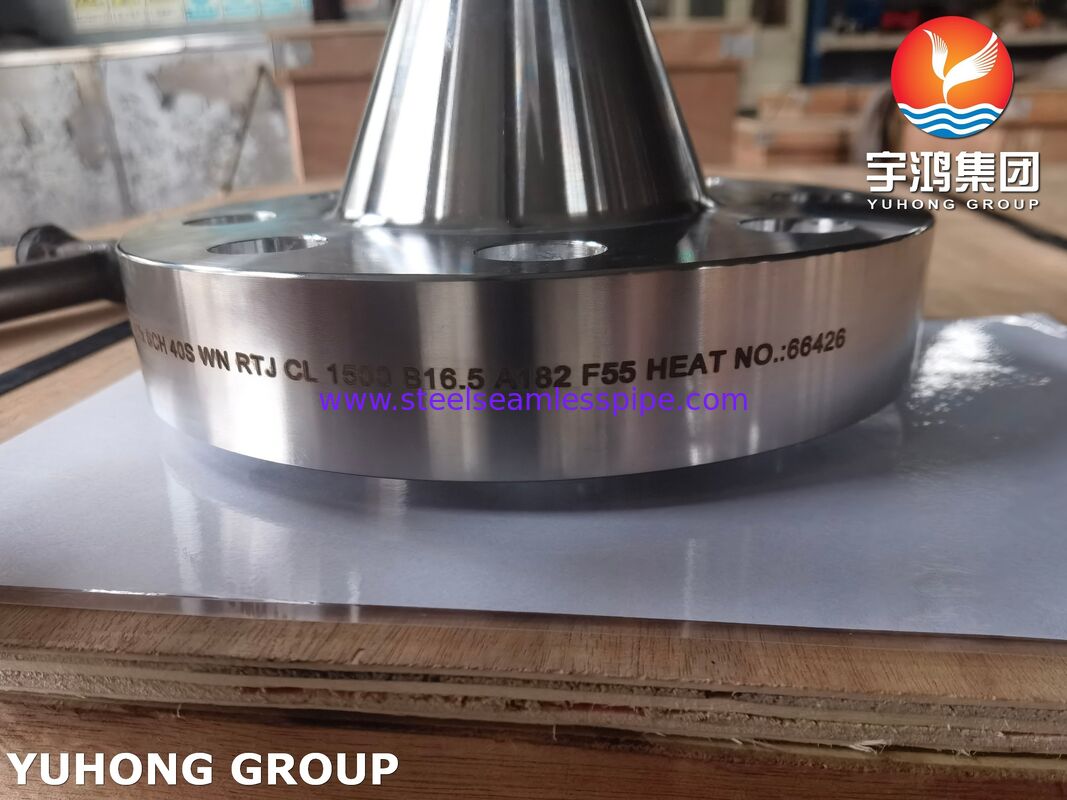

ASTM A182 F55 WNRTJ फ्लैंजUNS S32760 सुपर डुप्लेक्स स्टेनलेस स्टील फ्लैंज
ASTM A182 F55 सुपर डुप्लेक्स स्टील वेल्डनेक RTJ फ्लैंजएक उच्च-प्रदर्शन वाला जाली घटक है जिसे अत्यधिक वातावरण में महत्वपूर्ण सेवा के लिए डिज़ाइन किया गया है। इस फ्लैंज में एक सुपर डुप्लेक्स माइक्रोस्ट्रक्चर है जो मानक स्टेनलेस स्टील की उपज शक्ति का लगभग दोगुना प्रदान करता है, साथ ही पिटिंग, क्रेविस जंग और क्लोराइड स्ट्रेस जंग क्रैकिंग के लिए असाधारण प्रतिरोध प्रदान करता है। वेल्डनेक डिज़ाइन में एक लंबा, टेपर्ड हब शामिल है जो तनाव वितरित करता है और पूर्ण-प्रवेश बट वेल्डिंग की अनुमति देता है, जिससे उच्च दबाव में संरचनात्मक अखंडता सुनिश्चित होती है। RTJ (रिंग टाइप जॉइंट) फेसिंग में एक सटीक-मशीनीकृत ग्रूव होता है जो एक लीक-प्रूफ मेटल-टू-मेटल सील बनाने के लिए एक धातु गैस्केट को संपीड़ित करता है, जिससे यह तेल और गैस, अपतटीय और रासायनिक प्रसंस्करण में उच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए अनिवार्य हो जाता है।
समतुल्य ग्रेड ASTM A182 F55 / S32760 सुपर डुप्लेक्स स्टील फ्लैंज का
| मानक | WERKSTOFF NR. | UNS |
| सुपर डुप्लेक्स 2507 | 1.4410 | S32750 / S32760 |
ASTM A182 F55 / S32760 सुपर डुप्लेक्स स्टील फ्लैंज की रासायनिक संरचना %
| रासायनिक संरचना सीमाएँ | ||||||||||
| वजन% | C | Mn | P | S | Si | Cr | Ni | Mo | N | W |
| सुपर डुप्लेक्स F55 | 0.03 अधिकतम | 1.00 अधिकतम | 0.03 अधिकतम | 0.01 अधिकतम | 1 अधिकतम | 24-26 | 4.5-6.5 | 3-4 | 0.25 | 0.08-0.20 |
ASTM A182 F55 सुपर डुप्लेक्स स्टील WNFF फ्लैंज के यांत्रिक गुण
| मिश्र धातु | तन्य शक्ति N/mm² | उपज शक्ति 0.2% N/mm² | दीर्घीकरण | कठोरता HB |
| सुपर डुप्लेक्स F55 | 860 | 720 न्यूनतम | 16 न्यूनतम | 270 अधिकतम |
यहां RTJ फ्लैंज फेस के उपयोग को निर्देशित करने वाली विशिष्ट स्थितियां दी गई हैं:
1. उच्च दबाव और उच्च तापमान (गंभीर सेवा)
RTJ ASME दबाव वर्गों 600# और उससे ऊपर (विशेष रूप से 900#, 1500#, और 2500#) के लिए मानक है। इन वर्गों में, आंतरिक दबाव इतना अधिक होता है कि मानक गैस्केट (RF/FF फ्लैंज पर प्रयुक्त) जोड़ से बाहर निकल जाएंगे या फट जाएंगे। RTJ फेस में प्रयुक्त धातु रिंग गैस्केट ग्रूव के भीतर विकृत होकर सील बनाता है, जिससे एक ऐसी सील बनती है जो पाइप की दीवार से भी मजबूत होती है।
2. रिंग टाइप जॉइंट गैस्केट
RTJ फ्लैंज धातु गैस्केट (अंडाकार या अष्टकोणीय) का उपयोग करते हैं, जबकि RF फ्लैंज सॉफ्ट/कम्पोजिट स्पाइरल वाउंड गैस्केट का उपयोग करते हैं।
RTJ का उपयोग करें जब: आपको घातक तरल पदार्थ, गैसें, या हाइड्रोकार्बन को उच्च वेग पर रोकना हो जहां एक मानक गैस्केट विफल हो जाएगा।
3. महत्वपूर्ण चक्रीय स्थितियाँ
अत्यधिक तापमान उतार-चढ़ाव या कंपन वाले वातावरण में (अपतटीय प्लेटफार्मों और वेलहेड्स में आम), बोल्टेड तनाव शिथिल हो सकता है। RTJ ग्रूव्स को बोल्ट खिंचाव होने पर भी सील बनाए रखने के लिए डिज़ाइन किया गया है, जबकि RF कनेक्शन पूरी तरह से निरंतर गैस्केट संपीड़न पर निर्भर करते हैं।
4. उद्योग मानक (API)
API 6A विनिर्देशों के अनुसार तेल और गैस उद्योग में ड्रिलिंग मैनिफोल्ड्स, क्रिसमस ट्री (वेलहेड्स), और चोक/किल लाइनों के लिए RTJ अनिवार्य है।

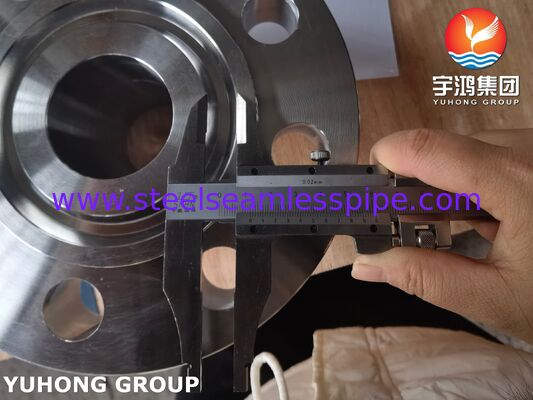

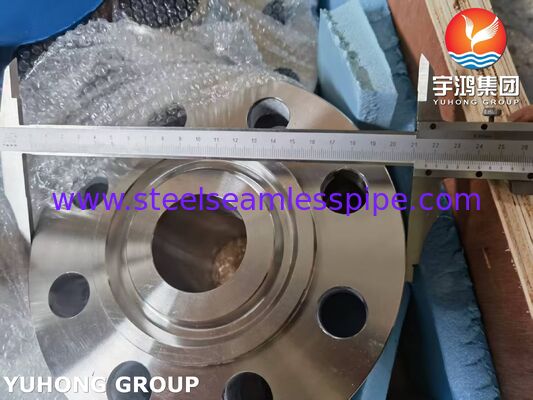

फ्लैंज फेसिंग की विशेषता -- टाइप RTJ (रिंग टाइप जॉइंट)
गैस्केट प्रकार: RTJ फ्लैंज धातु रिंग गैस्केट (अंडाकार या अष्टकोणीय) का उपयोग करते हैं जो फ्लैंज फेस पर एक मशीनीकृत ग्रूव में बैठता है।
सीलिंग तंत्र: जब फ्लैंज बोल्ट को कसा जाता है, तो धातु गैस्केट ग्रूव में संपीड़ित हो जाता है, थोड़ा विकृत होकर मेटल-टू-मेटल सील बनाता है।
अनुप्रयोग: RTJ फेसिंग विशेष रूप से उच्च दबाव और उच्च तापमान सेवाओं के लिए डिज़ाइन की गई हैं। वे कई तेल और गैस वेलहेड और मैनिफोल्ड अनुप्रयोगों में अनिवार्य हैं।
मानक: ग्रूव आयाम मानकीकृत हैं (आमतौर पर API 6A या ASME B16.5 प्रति) विशिष्ट रिंग गैस्केट नंबर (जैसे, R24, R31, आदि) स्वीकार करने के लिए।
अनुप्रयोग
अपतटीय तेल और गैस: टॉपसाइड और सबसी पाइपलाइन, मैनिफोल्ड सिस्टम और राइजर।
रासायनिक प्रसंस्करण: क्लोराइड, एसिड और आक्रामक उत्प्रेरक को संभालना।
विलवणीकरण संयंत्र: उच्च दबाव रिवर्स ऑस्मोसिस इकाइयाँ।
समुद्री वातावरण: शाफ्ट और बल्कहेड जहां समुद्री जल जंग एक कारक है।
