| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए269 टीपी316/टीपी316एल |
| न्यूनतम आदेश मात्रा: | 1000KGS |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लास्टिक कैप/ बुने हुए मामले के साथ बंडल |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | ,एल/सी,टी/टी |
| आपूर्ति की क्षमता: | ग्राहक के अनुरोध के लिए |
| प्रोडक्ट का नाम: | चमकदार एनील्ड कॉइल ट्यूब | विनिर्देश: | एएसटीएम ए 269 |
|---|---|---|---|
| सामग्री: | टीपी316/टीपी316एल | प्रकार: | निर्बाध |
| सतह: | उज्ज्वल एनील्ड | आवेदन: | तेल और गैस, भोजन, अपतटीय इंजीनियरिंग, ऑटोमोटिव और एयरोस्पेस, सटीक उपकरण |
| प्रमुखता देना: | स्टेनलेस स्टील ब्राइट एनील्ड ट्यूब,ASTM A269 TP316 कॉइल ट्यूब,संक्षारण प्रतिरोधी एनील्ड ट्यूबिंग |
||

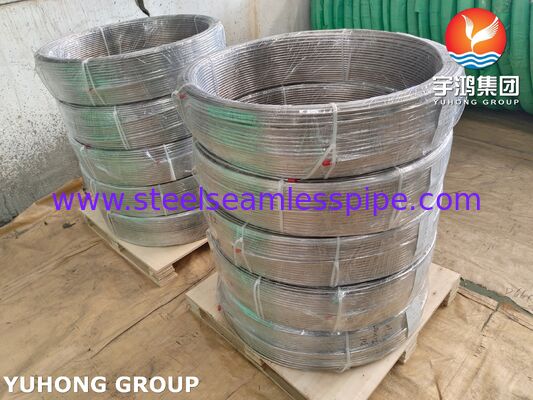

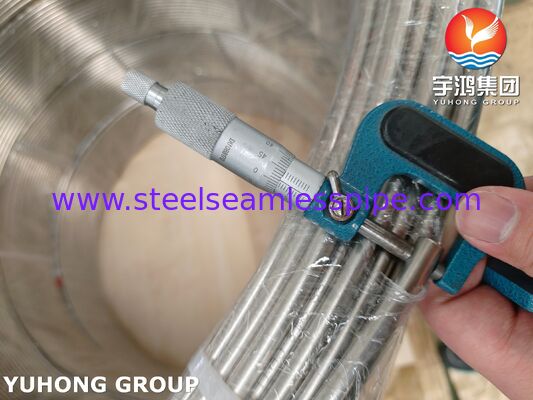

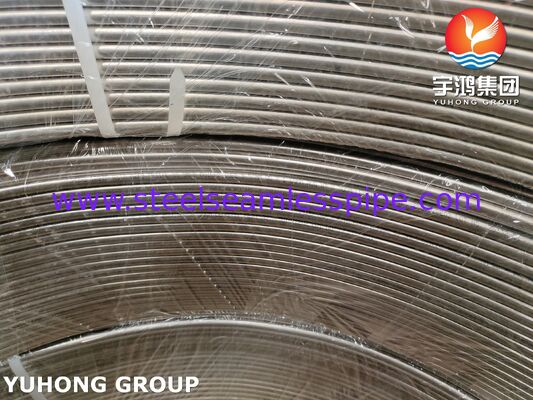

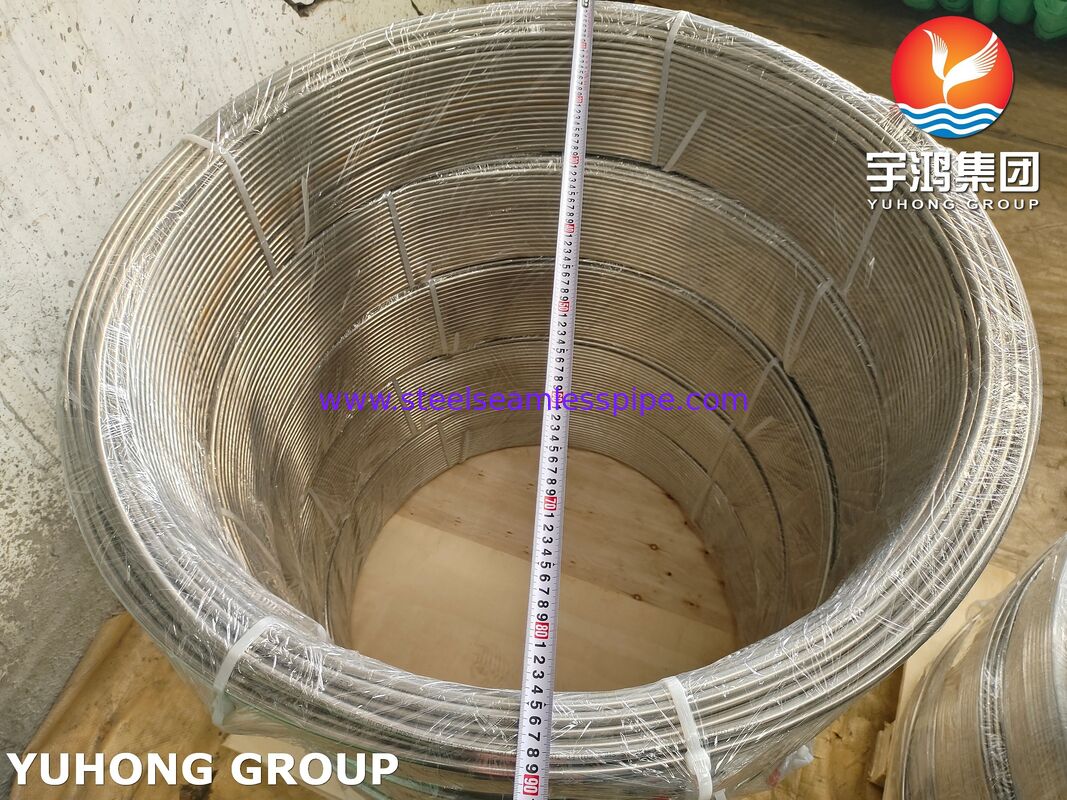

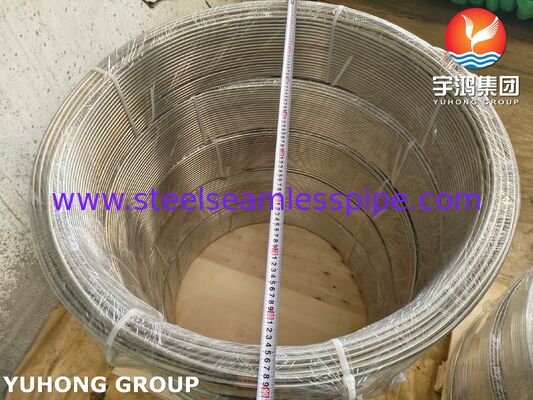

संभावित संक्षारक वातावरण के लिए स्टेनलेस स्टील ब्राइट एनील्ड कॉइल ट्यूब ASTM A269 TP316 / TP316L
स्टेनलेस स्टील ब्राइट एनील्ड कॉइल ट्यूब (ASTM A269 TP316/TP316L) एक ऑस्टेनिटिक स्टेनलेस स्टील सटीक ट्यूबलर उत्पाद है जो एक में आपूर्ति किया जाता हैनिरंतर, कुंडलित रूप. एक के रूप में इसकी परिभाषित विशेषता"कॉइल ट्यूब" इसका मतलब है कि इसे सर्पिल रूप से घाव वाले कॉइल के रूप में वितरित किया जाता है। यह रूप विशेष रूप से कुशल, निरंतर स्वचालित प्रसंस्करण के लिए अनुकूलित है, जो जोड़ों और वेल्ड में महत्वपूर्ण कमी स्थापना या उत्पादन के दौरान, जिससे सिस्टम की अखंडता और विधानसभा दक्षता में वृद्धि होती है। ट्यूब एक से गुजरता हैचमकदार एनीलिंग प्रक्रिया, जो मानक द्वारा आवश्यक यांत्रिक गुणों को सुनिश्चित करती है, जबकि एक को संरक्षित करती हैसमान, स्केल-मुक्त, चमकदार सतह खत्म. यह विशेष रूप से उच्च की मांग वाले अनुप्रयोगों के लिए उपयुक्त हैस्वच्छता, संक्षारण प्रतिरोध, और निरंतर बनाने की प्रक्रिया, जैसे तरल पदार्थ प्रणाली, हीट एक्सचेंजर्स और मेडिकल डिवाइस टयूबिंग।
रासायनिक और यांत्रिक गुण
| ASTM A269 TP316L रासायनिक संरचना (%) | |||||||
| C |
Mn |
P | S |
Si |
Cr | Ni | Mo |
| ≤0.035% | ≤2.00% | ≤0.045% | ≤0.030% | ≤1.00% | 16.0%~18.0% | 10.0%~15.0% | 2.00%~3.00% |
यांत्रिक गुण
| तन्य शक्ति न्यूनतम | उपज शक्ति न्यूनतम | बढ़ाव (%) | ब्रिनेल अधिकतम | रॉकवेल अधिकतम |
| 485 (Mpa) | 170 (Mpa) | 40 मिनट | 217HB | 95HRB |
उत्पाद विवरण
• 3 मिमी (0.118”) से 25.4 मिमी (1.00”) OD तक का व्यास।
• 0.5 मिमी (0.020”) से 3 मिमी (0.118”) तक की दीवार की मोटाई।
• OD सहिष्णुता +/- 0.005” (0.13 मिमी) और +/- 10% दीवार की मोटाई। अन्य सहनशीलता अनुरोध पर उपलब्ध हैं।
• उत्पाद आयामों के आधार पर कक्षीय जोड़ों के बिना 1500 मीटर (5,000 फीट) तक की कॉइल लंबाई।
• कक्षीय जोड़ों के साथ 13,500 मीटर (45,000 फीट) तक की कॉइल लंबाई।
• एन्कैप्सुलेटेड, पीवीसी लेपित या नंगे लाइन टयूबिंग।
• लकड़ी या स्टील स्पूल पर उपलब्ध है।
विशेषताएं और फायदे
सीमलेस स्टेनलेस स्टील कॉइल टयूबिंग स्थापना की लागत को कम कर सकती है क्योंकि
मुख्य अनुप्रयोग (तेल और गैस के लिए)
यह स्टेनलेस स्टील ब्राइट एनील्ड कॉइल ट्यूब (ASTM A269 TP316/316L) मुख्य रूप से तेल और गैस उद्योग में के लिए उपयोग किया जाता हैइंस्ट्रुमेंटेशन नियंत्रण लाइनें, रासायनिक इंजेक्शन लाइनें, और सबसी सिस्टम. इसकी निरंतर कॉइल फॉर्म महत्वपूर्ण रूप से फील्ड जोड़ों और वेल्ड को कम करता है, रिसाव बिंदुओं को कम करना और सिस्टम की अखंडता को बढ़ाना।
परीक्षण
| संक्षारण परीक्षण | विनाशकारी / यांत्रिक परीक्षण | रेडियोग्राफी परीक्षण |
| रासायनिक विश्लेषण | रिवर्स-बेंड और री. फ्लैट परीक्षण | संक्षारण परीक्षण |
|
विनाशकारी / यांत्रिक परीक्षण |
एडी करंट टेस्टिंग | माइक्रो टेस्टिंग |
| रिवर्स-बेंड और री. फ्लैट परीक्षण | हाइड्रोस्टेटिक परीक्षण | मैक्रो टेस्टिंग |
| एडी करंट टेस्टिंग | प्रेशर टेस्ट के तहत एयर | IGC टेस्टिंग |
| हाइड्रोस्टेटिक परीक्षण | एडी करंट टेस्टिंग | अल्ट्रासोनिक परीक्षण |
| विजुअल निरीक्षण | ओ.पी टेस्टिंग | लिक्विड पेनिट्रेट टेस्टिंग |
ASTM A269 TP316L ऑस्टेनिटिक स्टेनलेस स्टील सीमलेस कॉइल्ड ट्यूब साइज़ टैबलेट
| बाहरी व्यास | BWG | ||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| दीवार की मोटाई (मिमी) | |||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.4 | ||
| मिमी | इंच | वजन (किग्रा/मी) | |||||||
| 6.35 | 1/4 | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | - | - | - |
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | - | - |
| 12.7 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | - | - |
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | - | - |
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | - | - |
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | - |
| 31.75 | 1 1/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | - |
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | - |
| 44.5 | 1 3/4 | - | - | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | - |
| 50.8 | 2 | - | - | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | - |
| 63.5 | 2 1/2 | - | - | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | - |
| 76.2 | 3 | - | - | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | - |
| 88.9 | 3 1/2 | - | - | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | - |
| 101.6 | 4 | - | - | - | 4.134 | 5.254 | 6.854 | 8.35 | - |
| 114.3 | 4 1/2 | - | - | - | 4.654 | 5.924 | 7.734 | 9.43 | - |
