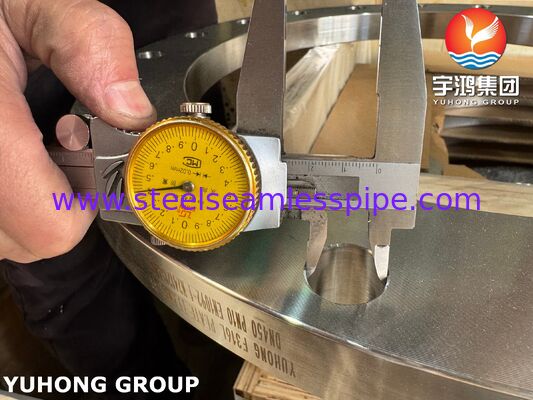

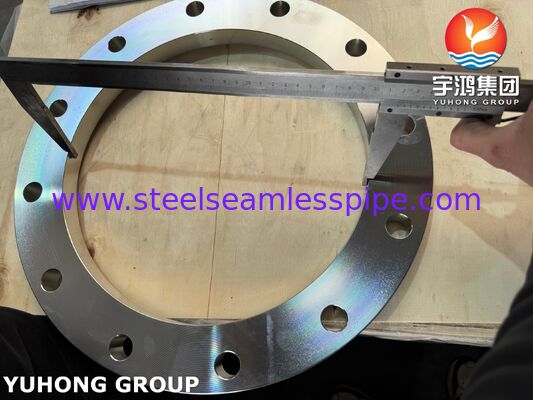

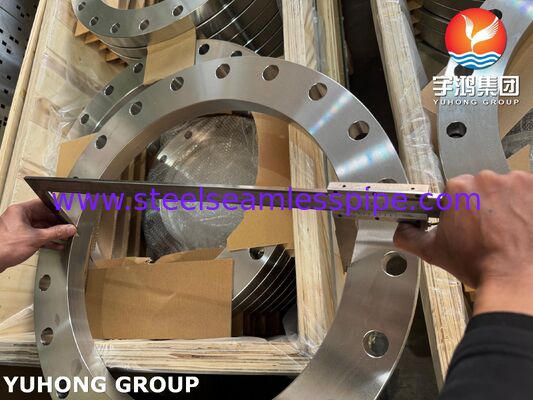

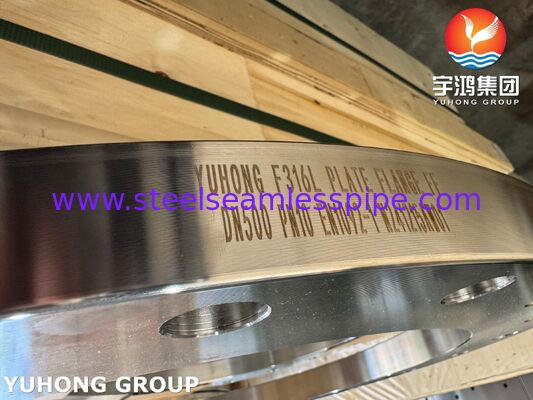

EN1092-1 F316L पाइपलाइन के लिए स्टेनलेस स्टील प्लेट फ्लैंज फ्लैट फेस

EN1092-1 F316L पाइपलाइन के लिए स्टेनलेस स्टील प्लेट फ्लैंज फ्लैट फेस

एन 1092-1एक यूरोपीय मानक है, जिसका आधिकारिक शीर्षक है "फ्लैंजेस और उनके कनेक्शन ️ पाइप, वाल्व, फिटिंग और सहायक उपकरण के लिए परिपत्र फ्लैंजेस, पीएन पदनाम। भाग 1: स्टील फ्लैंजेस"।यह आयामों को निर्दिष्ट करता है, सामग्री, सहिष्णुता, दबाव-तापमान रेटिंग, अंकन और स्टील फ्लैंग्स के लिए परीक्षण आवश्यकताएं।F316Lईएन 1092-1 में निर्दिष्ट सामग्री का नाम है। यह सीधे एक विशिष्ट स्टेनलेस स्टील ग्रेड से मेल खाता है।

F316L में "L" का अर्थ है "लो कार्बन", 0.03% की अधिकतम कार्बन सामग्री के साथ। यह इसे इंटरग्रैन्युलर संक्षारण के लिए उत्कृष्ट प्रतिरोध देता है,विशेष रूप से ऐसे अनुप्रयोगों के लिए उपयुक्त है जहां वेल्ड के बाद गर्मी उपचार संभव नहीं हैइसके अतिरिक्त मोलिब्डेनम के जोड़ से सामान्य 304/304L स्टेनलेस स्टील की तुलना में पिटिंग और क्रैक जंग के प्रतिरोध में काफी वृद्धि होती है।क्लोराइड मीडिया और समुद्री वायुमंडलीय संक्षारण के प्रतिरोध में सुधारइसके साथ ही इसमें अच्छे यांत्रिक गुण और मशीनीकरण की क्षमता होती है, जिससे इसे बनाना और वेल्ड करना आसान हो जाता है।

फ्लैंज के प्रकार और सीलिंग सतह के आकार

1. प्रकार: प्लेट वेल्डिंग फ्लैंज (PL), वेल्ड नेक फ्लैंज (SO), वेल्ड नेक फ्लैंज (WN), ब्लाइंड फ्लैंज (BL), आदि
2. सीलिंग सतहें (आमतौर पर इस्तेमाल की जाती हैं):

• फ्लैट फेस (एफएफ): पूरी तरह से फ्लैट सतह, आमतौर पर फ्लैट गास्केट के साथ इस्तेमाल किया जाता है।
• उठाया हुआ चेहरा (आरएफ): सबसे अधिक इस्तेमाल किया जाने वाला, एक उठाया हुआ अंगूठी वाला चेहरा जो एक समकक्ष ढलान गास्केट (जैसे सर्पिल घाव गास्केट) के साथ एक कस सील बनाता है।
• अंगूठी जोड़ों का चेहरा (RTJ): धातु के अंगूठी गास्केट के लिए उपयोग किए जाने वाले अंगूठी के रूप में घूंघटों के साथ, उच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए उपयुक्त।

EN1092-1 F316L स्टेनलेस स्टील फ्लैंज रासायनिक संरचना

EN1092-1 F316L स्टेनलेस स्टील फ्लैंज मुख्य अनुप्रयोग

• रासायनिक और पेट्रोकेमिकल उद्योग

• तेल और गैस और अपतटीय प्लेटफार्म

• औषधि और खाद्य उद्योग

• कागज, रंग और उर्वरक उद्योग

• तटीय क्षेत्रों में विद्युत उत्पादन और समुद्री जल निर्जलीकरण उपकरण
