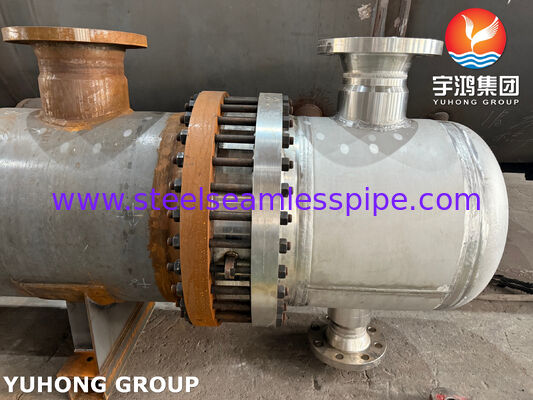

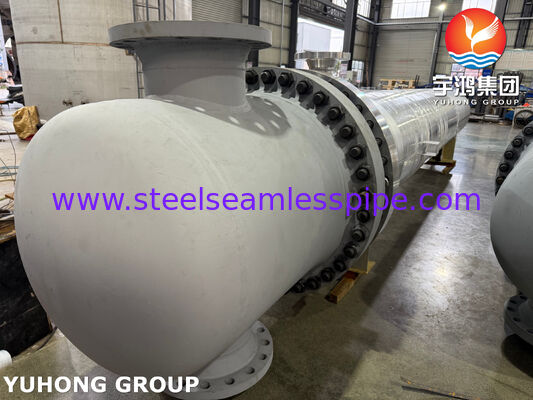

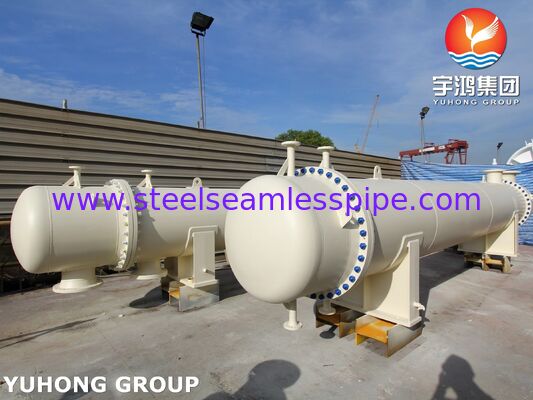

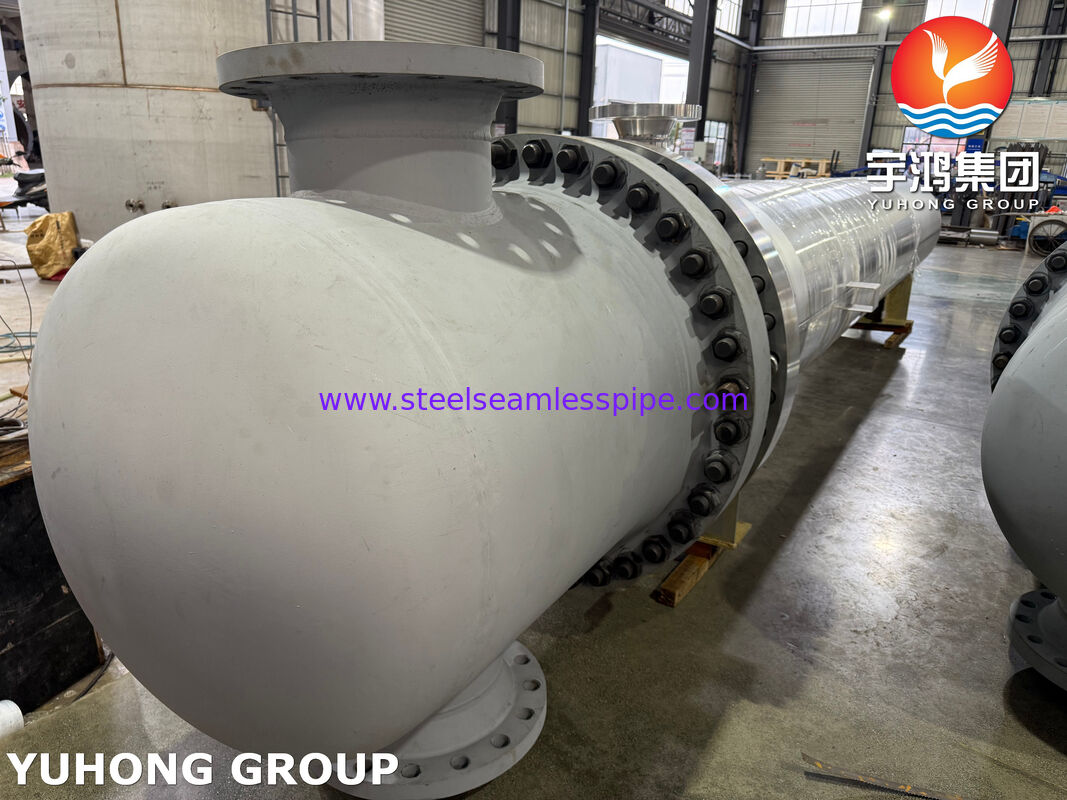

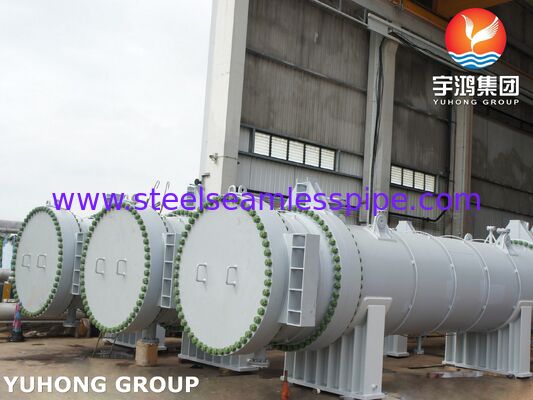

एईएस टाइप फ्लोटिंग हेड हीट एक्सचेंजर | एएसएमई यू स्टैम्प्ड | गंभीर सेवा और आसान रखरखाव के लिए टीपी316एल ट्यूब
युहोंग होल्डिंग ग्रुप: इंजीनियरिंग हेवी-ड्यूटी प्रोसेस उपकरण
युहोंग होल्डिंग ग्रुप कं, लिमिटेड वैश्विक उद्योगों के लिए प्रमाणित थर्मल और प्रेशर सिस्टम डिजाइन और निर्माण करता है। हमारी व्यापक क्षमताओं में शामिल हैं एएसएमई कोड शेल और ट्यूब हीट एक्सचेंजर्स (जिसमें फ्लोटिंग हेड, फिक्स्ड ट्यूब शीट और यू-ट्यूब डिज़ाइन शामिल हैं), प्रेशर वेसल्स, और एयर कूलर्स। हम सटीक के लिए एक विश्वसनीय स्रोत भी हैं रिप्लेसमेंट ट्यूब बंडल, हीट एक्सचेंजर ट्यूब, फिन्ड ट्यूब, और सभी सहायक घटक।
उत्पाद अवलोकन: रखरखाव योग्य और मजबूत एईएस फ्लोटिंग हेड एक्सचेंजर
एईएस फ्लोटिंग हेड हीट एक्सचेंजर उन मांग वाले प्रक्रियाओं के लिए एक इष्टतम समाधान प्रस्तुत करता है जहां थर्मल तनाव, बार-बार सफाई, या संक्षारक मीडिया प्राथमिक चिंता का विषय हैं। यह एएसएमई यू स्टैम्प प्रमाणित इकाई टीपी316एल स्टेनलेस स्टील टयूबिंग के साथ बनाई गई है, जो दीर्घकालिक परिचालन दक्षता के लिए बेहतर संक्षारण प्रतिरोध, यांत्रिक अखंडता और अद्वितीय सेवाक्षमता का मिश्रण प्रदान करती है।डिजाइन कॉन्फ़िगरेशन और प्रमुख घटक
मुख्य असेंबली
| मानक विनिर्देश / विशिष्ट सामग्री |
कार्य और डिजाइन तर्क |
ट्यूब बंडल (हटाने योग्य) |
| ट्यूब: एएसएमई एसबी213 टीपी316एल |
मुख्य हीट ट्रांसफर तत्व। टीपी316एल बेहतर पिटिंग प्रतिरोध प्रदान करता है। रखरखाव के लिए पूरे बंडल को निकाला जा सकता है। |
फ्लोटिंग हेड असेंबली |
| कवर: एसए182 एफ316एल / गैस्केटेड जॉइंट |
ट्यूबशीट और बंडल को शेल से स्वतंत्र रूप से विस्तारित/अनुबंधित करने की अनुमति देता है, जिससे थर्मल तनाव समाप्त हो जाता है। "तनाव-मुक्त" डिजाइन की कुंजी। |
शेल और शेल कवर |
| एएसएमई एसए516 ग्र. 70 या एसए240 316एल |
शेल-साइड तरल पदार्थ शामिल हैं। फ्लोटिंग हेड तक पहुंचने और बंडल को खींचने के लिए रियर कवर हटाने योग्य है। |
स्टेशनरी ट्यूबशीट और चैनल |
| एसए182 एफ316एल / एसए516 ग्र.70 |
फिक्स्ड ट्यूब-साइड तरल पदार्थ के इनलेट/आउटलेट प्रदान करता है और बंडल को हटाए बिना ट्यूब सिरों की आसान जांच की अनुमति देता है। |
बाफल सिस्टम |
| एसए516 ग्र.70 या एसए240 316एल |
शेल-साइड प्रवाह वेग, हीट ट्रांसफर और ट्यूब सपोर्ट को अनुकूलित करने के लिए कॉन्फ़िगर करने योग्य (खंडीय, डबल खंडीय)। |
तकनीकी फोकस: फ्लोटिंग हेड डिज़ाइन क्यों चुनें? |
थर्मल विस्तार को संबोधित करना
जब शेल-साइड और ट्यूब-साइड तरल पदार्थों के बीच एक बड़ा तापमान अंतर (आमतौर पर > 50 डिग्री सेल्सियस) मौजूद होता है, तो धातु के घटक अलग-अलग विस्तारित होते हैं। फ्लोटिंग हेड डिज़ाइन अपने आंतरिक जंगम घटकों के माध्यम से इस अंतर को अवशोषित करता है, जिससे विनाशकारी थर्मल तनाव को रोका जा सकता है जिसे फिक्स्ड ट्यूबशीट हीट एक्सचेंजर्स सुरक्षित रूप से प्राप्त नहीं कर सकते हैं।
सरलीकृत रखरखाव और निरीक्षण
ट्यूब बंडल को पूरी तरह से हटाया जा सकता है, सभी ट्यूब सतहों और शेल इंटीरियर को पूरी तरह से उजागर किया जा सकता है, जिससे यांत्रिक सफाई, गैर-विनाशकारी परीक्षण (एनडीटी), या व्यक्तिगत ट्यूब रुकावट/बदलाव की सुविधा मिलती है। यह उन प्रक्रियाओं के लिए महत्वपूर्ण है जो स्केलिंग के लिए प्रवण हैं या जिनके लिए नियमित अखंडता सत्यापन की आवश्यकता होती है।
तापमान और दबाव अंतर को संभालना
यह डिज़ाइन आमतौर पर उच्च डिज़ाइन दबाव और तापमान रेंज के लिए उपयुक्त है, जो प्रक्रिया इंजीनियरों को अधिक परिचालन लचीलापन प्रदान करता है।
प्रमुख लाभ और अनुकूलित सेवाएं
एएसएमई अनुपालन आश्वासन:
- डिजाइन समीक्षा और सामग्री खरीद से लेकर अंतिम निरीक्षण और स्टैम्पिंग तक, पूरी प्रक्रिया एएसएमई बॉयलर और प्रेशर वेसल कोड का पालन करती है, जो दुनिया भर में परियोजनाओं के लिए स्वीकृत अनुपालन और सुरक्षा प्रलेखन सुनिश्चित करती है।सामग्री और प्रक्रिया संगतता:
- हम आपकी विशिष्ट प्रक्रिया तरल पदार्थों (जैसे, क्लोराइड युक्त, अम्लीय मीडिया) के आधार पर सबसे किफायती सामग्री संगतता की सिफारिश कर सकते हैं, ट्यूब बंडल से लेकर शेल तक अनुकूलन।विस्तारित ऑपरेटिंग चक्र:
- आसान-से-रखरखाव डिजाइन और संक्षारण-प्रतिरोधी सामग्रियों का संयोजन अप्रत्याशित डाउनटाइम को काफी कम करता है और पूरे जीवनचक्र में स्वामित्व की कुल लागत (टीसीओ) को कम करता है।अनुप्रयोगों की विस्तृत श्रृंखला:
- विशेष रूप से रिफाइनिंग उद्योग (जैसे, कच्चे तेल का हीट एक्सचेंज), रासायनिक प्रतिक्रिया प्रणालियों, लुब्रिकेटिंग तेल शीतलन, और किसी भी फाउलिंग-प्रवण सेवा के लिए उपयुक्त है जिसके लिए नियमित सफाई की आवश्यकता होती है।अपना इंजीनियरिंग समाधान प्राप्त करें
