| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Yuhong |
| प्रमाणन: | ASME Section VIII, TEMA , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS |
| मॉडल संख्या: | एईएस, फ्लोटिंग हेड शेल और ट्यूब हीट एक्सचेंजर |
| न्यूनतम आदेश मात्रा: | 1 सेट। |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | चटाई |
| प्रसव के समय: | 45 - 150 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | प्रति माह 100 सेट |
| प्रमुखता देना: | ASME VIII यू-स्टैम्प हीट एक्सचेंजर,316L स्टेनलेस स्टील हीट एक्सचेंजर,फ्लोटिंग हेड शेल और ट्यूब एक्सचेंजर |
||
|---|---|---|---|
युहोंग ग्रुप कं, लिमिटेडप्रमाणित हीट ट्रांसफर उपकरण और दबाव पात्रों का एक वैश्विक निर्माता है।हम ASME धारा VIII और TEMA मानकों के अनुसार उत्पादों की एक व्यापक श्रृंखला के डिजाइन और निर्माण में विशेषज्ञता प्राप्त है, जिसमें शेल और ट्यूब हीट एक्सचेंजर (फ्लोटिंग हेड, यू-ट्यूब, फिक्स्ड ट्यूब शीट), प्रेशर कंटेनर और एयर कूलर शामिल हैं। हम प्रतिस्थापन ट्यूब बंडल, यू-ट्यूब, हीट एक्सचेंजर ट्यूब,पंख वाले ट्यूबउपकरण ASME यू-स्टैम्प के साथ प्रमाणित है और दुनिया भर के ग्राहकों को आपूर्ति की जाती है।

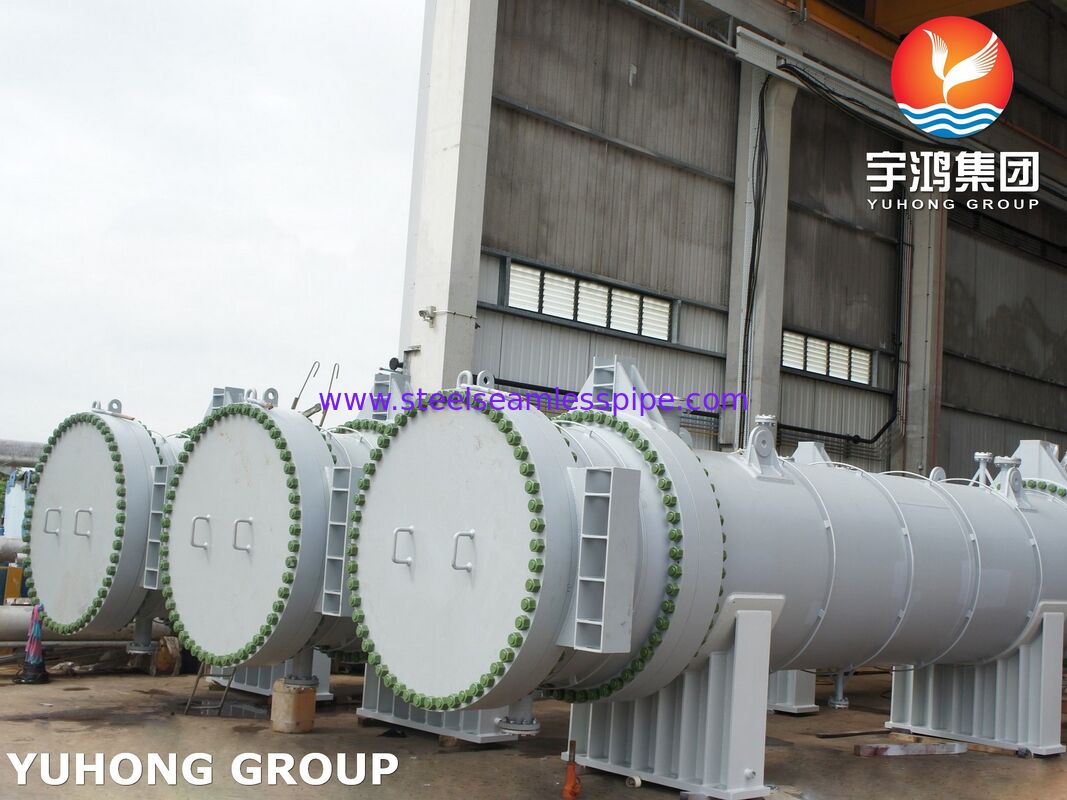

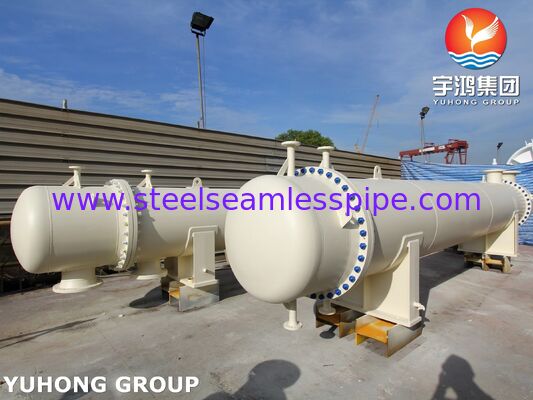

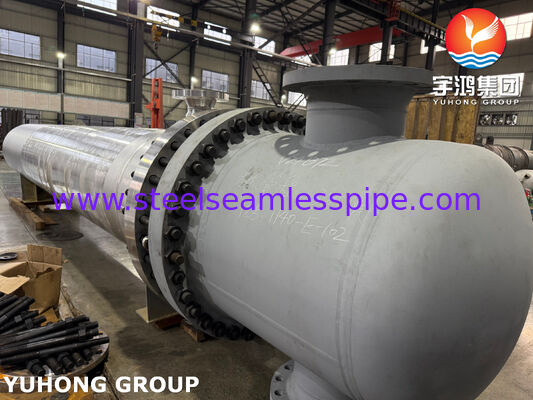

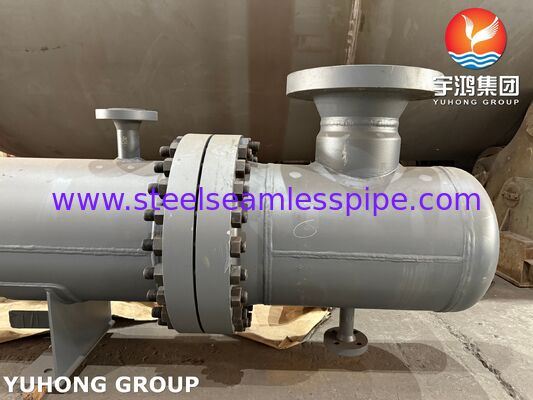

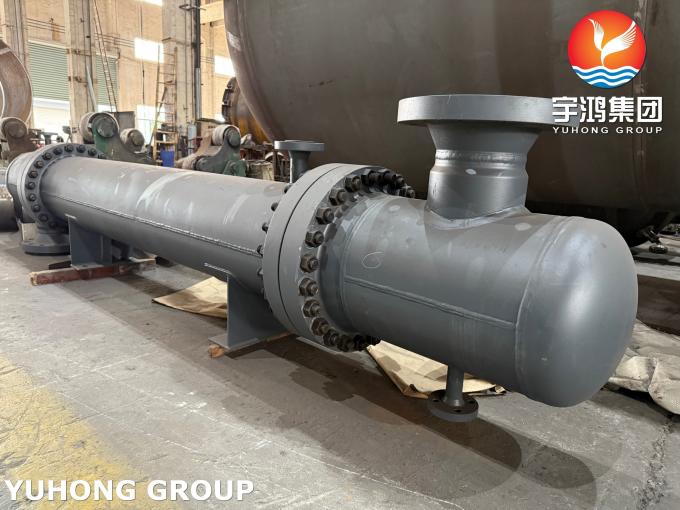

एईएस प्रकार के फ्लोटिंग हेड शेल और ट्यूब हीट एक्सचेंजर प्रक्रिया परिस्थितियों के लिए एक इष्टतम समाधान है जिसमें महत्वपूर्ण थर्मल विस्तार, उच्च तापमान,और लगातार रखरखावइस इकाई को एएसएमई बॉयलर और प्रेशर वेसल कोड सेक्शन VIII डिवीजन 1 और टीईएमए (ट्यूबलर एक्सचेंजर मैन्युफैक्चरर्स एसोसिएशन) मानकों के सख्त अनुपालन में डिजाइन और निर्मित किया गया है।316L स्टेनलेस स्टील (रूसी एनालॉग 03Х17Н14М3) का उपयोग आक्रामक वातावरण में उत्कृष्ट संक्षारण प्रतिरोध और विस्तारित सेवा जीवन सुनिश्चित करता है.
| पैरामीटर | विवरण / मूल्य |
|---|---|
| हीट एक्सचेंजर का प्रकार | एईएस (टीईएमए के अनुसार) ️ चैनल और हटाने योग्य ढक्कन, एक-पास शेल, समर्थन उपकरण के साथ तैरता हुआ सिर |
| डिजाइन कोड | एएसएमई सेक्शन VIII, डिवीजन 1 (यू-स्टैम्प प्रमाणित) |
| डिजाइन मानक | टीईएमए वर्ग आर/सी/बी (ग्राहक की आवश्यकताओं के अनुसार) |
| ट्यूब सामग्री | ASME SB213 TP316L (सीमलेस, कम कार्बन स्टेनलेस स्टील) |
| ट्यूबशीट सामग्री | SA182 F316L / SA350 LF2 316L ओवरले के साथ (वैकल्पिक) |
| शैल सामग्री | SA516 Gr.70 (कार्बन स्टील) / SA240 316L (आवश्यकता के अनुसार) |
| शेल व्यास | 325 मिमी से 1800 मिमी तक (अनुकूलित निर्माण) |
| ट्यूब की लंबाई | 12000 मिमी तक |
| गर्मी हस्तांतरण सतह क्षेत्रफल | 2000 वर्ग मीटर तक |
| डिजाइन दबाव | 10 एमपीए तक (परियोजना विशिष्ट) |
| डिजाइन तापमान | -50°C से +450°C तक |
| परीक्षण प्रकार | विवरण |
|---|---|
| हाइड्रोस्टैटिक परीक्षण | एएसएमई VIII Div के अनुसार डिजाइन सीमाओं से अधिक दबाव पर खोल पक्ष और ट्यूब पक्ष पर किया जाता है।1 |
| वायवीय परीक्षण | उन मामलों में लागू किया जाता है जहां प्रक्रिया की स्थितियों के कारण हाइड्रोस्टैटिक परीक्षण संभव नहीं है |
| विनाशकारी परीक्षण (एनडीटी) | वेल्ड्स और बेस मेटल की रेडियोग्राफिक (RT), अल्ट्रासोनिक (UT), डाई पेनेट्रेंट (PT), और मैग्नेटिक पार्टिकल्स (MT) निरीक्षण |
| लीक परीक्षण | ट्यूब-टू-ट्यूब शीट जोड़ों का सत्यापन (विस्तारित और वेल्डेड), जिसमें अनुरोध पर हीलियम लीक परीक्षण भी शामिल है |
| सामग्री प्रमाणन | EN 10204 3.1 प्रमाणपत्रों के प्रावधान के साथ पूर्ण अनुरेखण |
थर्मल विस्तार मुआवजा।तैरता हुआ सिर ट्यूब बंडल को खोल से स्वतंत्र रूप से विस्तार और संकुचन करने की अनुमति देता है।जो दो तरल पदार्थों के बीच 50°C से अधिक के तापमान अंतर के लिए महत्वपूर्ण है.
रखरखाव और सफाई में आसानी।ट्यूब बंडल पूरी तरह से खोल से हटाने योग्य है, जो मैकेनिकल सफाई, निरीक्षण या ट्यूब प्रतिस्थापन के लिए ट्यूबों की पूरी बाहरी सतह और आंतरिक खोल गुहा तक पहुंच प्रदान करता है।धूमिल होने और जमाव के लिए प्रवण सेवाओं के लिए अनुशंसित.
गंभीर सेवा में उच्च विश्वसनीयता।यह डिजाइन दबाव में भारी गिरावट और तापमान में उतार-चढ़ाव का सामना करता है, जिससे यह सबसे महत्वपूर्ण प्रक्रिया लूप के लिए उपयुक्त है।
316L सामग्री का संक्षारण प्रतिरोध।कम कार्बन सामग्री वेल्डिंग के बाद संवेदनशीलता और इंटरग्रैन्युलर जंग को समाप्त करती है,जबकि मोलिब्डेनम सामग्री क्लोराइड युक्त वातावरण में पिटिंग और दरार संक्षारण के लिए प्रतिरोध सुनिश्चित करती है.
क्लोडेड ट्यूब शीट्स.उन प्रक्रियाओं के लिए जहां मीडिया की संक्षारक आक्रामकता भिन्न होती है (उदाहरण के लिए, ट्यूबों के अंदर संक्षारक तरल पदार्थ, खोल में तटस्थ तरल पदार्थ),bmetallic ट्यूब शीट का उपयोग किया जाता है ️ कार्बन स्टील आधार (SA350 LF2) के साथ वेल्ड ओवरले या 316L के चढ़ाई परतयह विश्वसनीयता को कम किए बिना लागत-प्रभावीता सुनिश्चित करता है।
बफ़ल विन्यास.खंड या डबल-खंड में व्यवस्थित बैफल्स खोल पक्ष में क्रॉस-फ्लो वेग को अनुकूलित करते हैं, गर्मी हस्तांतरण दक्षता को बढ़ाते हैं और प्रवाह-प्रेरित ट्यूबों के कंपन को रोकते हैं।
ट्यूब-टू-ट्यूबशीट ज्वाइंट्स।कनेक्शन विस्तार, सील वेल्डिंग, या दोनों के संयोजन का उपयोग करके निष्पादित किए जाते हैं, ऑपरेटिंग स्थितियों और आवश्यक सघनता के आधार पर।
तेल शोधन (कच्चे तेल का पूर्व ताप, संघनन, उत्पाद ठंडा)
पेट्रोकेमिकल और रासायनिक उद्योग (रिएक्टर प्रणालियों में गर्मी विनिमय, वाष्प संघनन, गर्मी वसूली)
गैस प्रसंस्करण (प्रक्रिया गैसों का शीतलन और ताप)
बिजली उत्पादन (लुब तेल कूलर, कंडेनसर, फ़ीड वाटर हीटर)
खाद्य एवं औषधि उद्योग (316L उच्च शुद्धता आवश्यकताओं के लिए स्टेनलेस स्टील निर्माण)
एएसएमई यू-स्टैम्प प्रमाणन।एएसएमई बीपीवीसी सेक्शन VIII डिवीजन 1 का पूर्ण अनुपालन, विश्व स्तर पर मान्यता प्राप्त। प्रत्येक इकाई को डिजाइन से लेकर अंतिम परीक्षण तक सख्त गुणवत्ता नियंत्रण से गुजरना पड़ता है।
TEMA अनुपालन.टेमा वर्ग आर (गंभीर रिफाइनरी सेवा), सी (सामान्य वाणिज्यिक) और बी (रासायनिक प्रक्रिया) के अनुसार डिजाइन और निर्माण।
कस्टम इंजीनियरिंग.ग्राहक के विशिष्ट प्रक्रिया मापदंडों के अनुरूप हीट एक्सचेंजर्स का विकास ✓ थर्मल गणना, हाइड्रोलिक विश्लेषण, यांत्रिक डिजाइन और सामग्री चयन।
पूर्ण चक्र आपूर्ति।हीट ट्रांसफर उपकरण का निर्माण, स्पेयर पार्ट्स और घटकों की आपूर्ति और बिक्री के बाद सहायता।
ग्लोबल लॉजिस्टिक्स.सीआईएस देशों, यूरोप, मध्य पूर्व और दक्षिण पूर्व एशिया में निर्यात का अनुभव। परियोजना विशिष्ट आवश्यकताओं और स्थानीय विनियामक अनुपालन की समझ।
फ्लोटिंग हेड एक्सचेंजर्स में, ट्यूब बंडल को ट्यूब के अंदर और बाहर दोनों की सफाई और निरीक्षण के लिए पूरी तरह से हटाया जा सकता है।घुमावों की आंतरिक सतह को साफ करना मुश्किल हैफ्लोटिंग हेड्स को संभावित फोलिंग समस्याओं वाली सेवाओं के लिए पसंद किया जाता है।
A ′ फ्रंट एंड स्टेशनिस्ट हेड टाइप (हटाने योग्य ढक्कन के साथ चैनल); E ′ शेल टाइप (वन-पास शेल); S ′ रियर एंड हेड टाइप (बैक-अप डिवाइस के साथ फ्लोटिंग हेड)यह सबसे आम और रखरखाव के अनुकूल विन्यास में से एक है.
316L में 2-3% मोलिब्डेनम होता है, जो विशेष रूप से क्लोराइड और अन्य आक्रामक घटकों वाले वातावरण में, पिटिंग और दरार संक्षारण के प्रतिरोध में काफी सुधार करता है।
