| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | हीट एक्सचेंजर ट्यूब / हीट एक्सचेंजर बैफल |
| न्यूनतम आदेश मात्रा: | 100kgs |
|---|---|
| पैकेजिंग विवरण: | प्लाइवुड केस / आयरन केस / बंडल / बुना बैग |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| सामग्री: | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, कॉपर मिश्र धातु | आकार: | खरीदार की ड्राइंग आवश्यकताओं के अनुसार |
|---|---|---|---|
| यू बेंड ट्यूब: | 6.35MM, 9.52MM, 12.7MM, 15.88MM, 19.05MM, 20MM, 22.23MM, 25MM, 25.4MM, 31.75MM, 38.1MM, 44.45MM, 50. | निरीक्षण: | ईटी, एचटी, यूटी, पीएमआई |
| प्रमुखता देना: | स्टेनलेस स्टील हीट एक्सचेंजर ट्यूब,A179 A213 ट्यूब बंडल,ट्यूब शीट के साथ हीट एक्सचेंजर ट्यूब |
||

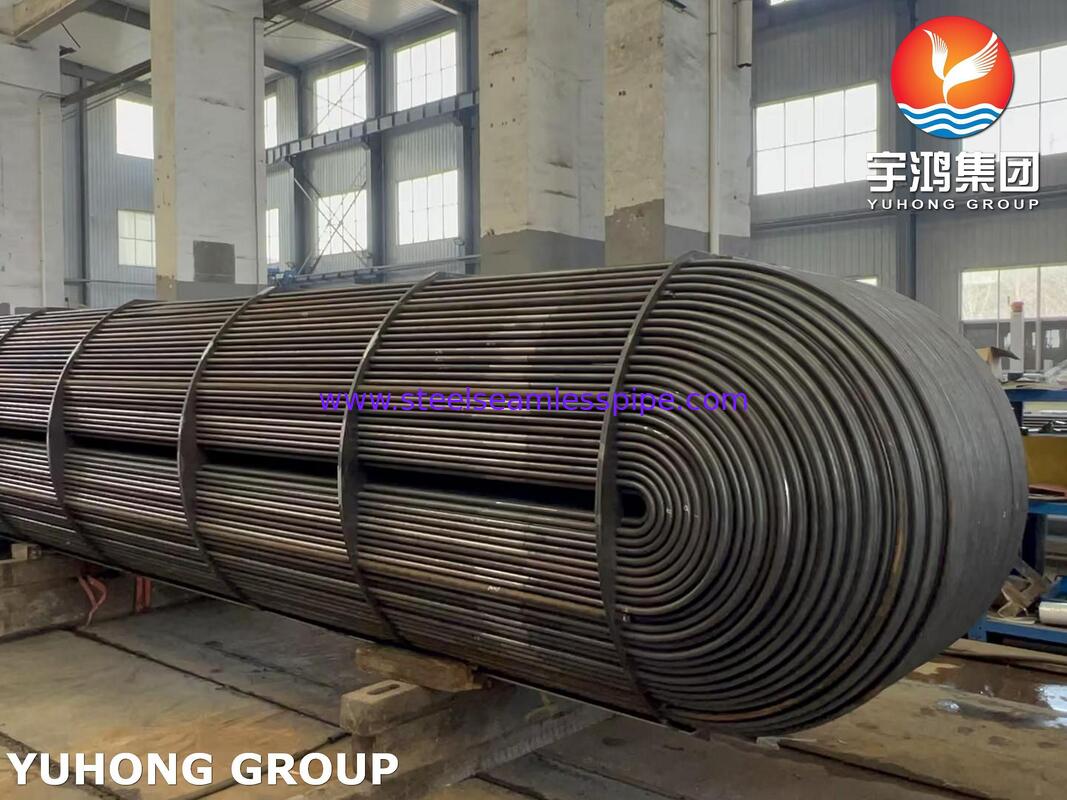

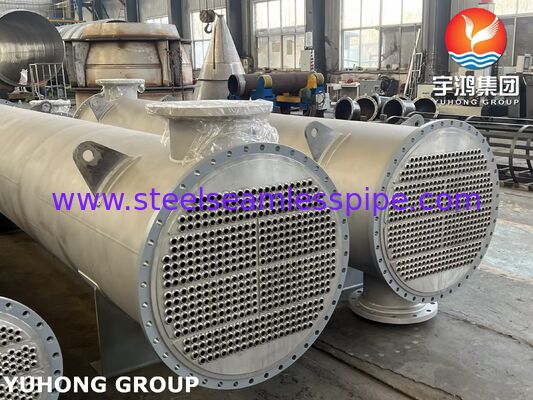

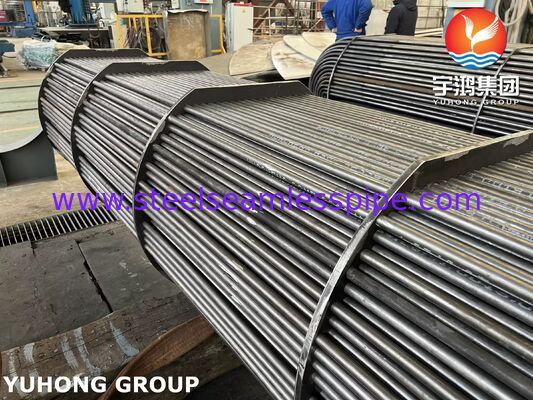

स्टेनलेस स्टील हीट एक्सचेंजर ट्यूब बंडल A179 A213 ट्यूब के साथ ट्यूब शीट बाफल
ट्यूब बंडल क्या है?
एक ट्यूब बंडल एक शेल और ट्यूब हीट एक्सचेंजर का मूल, आंतरिक संयोजन है। यह पूरा एक्सचेंजर ही नहीं है, बल्कि इकाई का हटाने योग्य "दिल" है।
एक विशिष्ट ट्यूब बंडल में निम्नलिखित प्रमुख घटक होते हैं, सभी एक साथ बंडल किए जाते हैंः
1ट्यूब: सैकड़ों छोटे व्यास के ट्यूब (अक्सर तांबे, स्टेनलेस स्टील या टाइटेनियम से बने होते हैं) जिनके माध्यम से एक तरल पदार्थ बहता है। यह ट्यूब साइड तरल पदार्थ है।
2. ट्यूब शीट: बंडल के प्रत्येक छोर पर मोटी गोल प्लेटें होती हैं। ट्यूबों को इन शीटों में छेदों में (वेल्डिंग, रोलिंग या विस्तार द्वारा) मजबूती से बांधा जाता है ताकि दो तरल पदार्थों को मिश्रण से रोका जा सके।
3बफल्स: बंडल की लंबाई के साथ रखी गई प्लेटों की एक श्रृंखला। वे दो मुख्य उद्देश्यों की सेवा करते हैंः
ट्यूबों को सपोर्ट करें: उन्हें ढीला होने और कंपन करने से रोकें।
प्रत्यक्ष द्रव प्रवाह: वे शेल साइड द्रव (ट्यूबों के बाहर बहते द्रव) को ट्यूबों के माध्यम से एक घुमावदार, क्रॉस-फ्लो पथ लेने के लिए मजबूर करते हैं,जो उथल-पुथल और गर्मी हस्तांतरण दक्षता को बढ़ाता है.
4स्पेसर और टाई रॉडः लंबी छड़ें जो बैफल्स और ट्यूब शीट को सटीक संरेखण में रखती हैं।
ट्यूब बंडल का मुख्य उपयोग दो तरल पदार्थों के बीच कुशल और बड़े पैमाने पर गर्मी आदान-प्रदान के लिए होता है जबकि उन्हें भौतिक रूप से अलग रखा जाता है।यह अनगिनत औद्योगिक प्रक्रियाओं में महत्वपूर्ण है.
यह कैसे काम करता हैः
एक तरल पदार्थ (अक्सर वह जिसे ठंडा करने की आवश्यकता होती है) ट्यूबों के माध्यम से बहता है। दूसरा तरल पदार्थ (अक्सर ठंडा पानी या भाप) ट्यूबों के बाहर, खोल के किनारे पर बहता है।पाइप की दीवारों के माध्यम से गर्म तरल पदार्थ से ठंडा तरल पदार्थ में गर्मी हस्तांतरण.
प्रमुख अनुप्रयोग और उद्योग
ट्यूब बंडल उन उद्योगों में सर्वव्यापी हैं जहां प्रक्रिया द्रवों के ताप या शीतलन की आवश्यकता होती हैः
1विद्युत उत्पादन:
सतह कंडेनसर: कंडेनस वाष्प को ठंडा करने वाले पानी का उपयोग करके टरबाइन से पानी (कंडेनसेट) में वापस छोड़ना। यह सबसे बड़े अनुप्रयोगों में से एक है।
फीड वाटर हीटर्स: टर्बाइन से निकाले गए भाप का उपयोग करके प्री-हीट बॉयलर फीड वाटर।
2तेल शोधन और पेट्रोकेमिकलः
कच्चे तेल का आसवनः कच्चे तेल को आसवन स्तंभ में प्रवेश करने से पहले गर्म करना।
उत्पाद शीतलनः पेट्रोल, डीजल आदि जैसे परिष्कृत उत्पादों का शीतलन।
रिबॉयलर और कंडेनसरः आसवन स्तंभों और रासायनिक रिएक्टरों के लिए।
3रासायनिक प्रसंस्करण:
रासायनिक प्रतिक्रियाओं, विलायक वसूली और प्रक्रिया प्रवाह हीटिंग/कूलिंग के लिए तापमान नियंत्रण।
4एच.वी.ए.सी. और रेफ्रिजरेशनः
चिलर: दूरस्थ शीतलन या औद्योगिक प्रक्रियाओं के लिए बड़े पानी के चिलर।
हीटिंग हॉट वाटर सिस्टम।
5समुद्री उद्योग:
कूलर: जहाजों पर इंजन जैकेट पानी, स्नेहन तेल और भाप प्रणालियों के लिए।
6अन्य उद्योग: दवा उद्योग
आकाररेंज:
| उत्पादन | बाहरी व्यास | दीवार की मोटाई |
| हीट एक्सचेंजर ट्यूब | 6.00mm से 101.6mm तक | 0.5mm से 8mm तक |
अंतिम परिष्करण
समाधान Annealed & pickled/Bright Annealed.
ट्यूबों का प्रकार:
यू-बेंड एंड स्ट्रेट।
हमारे द्वारा किए गए कुछ गुणवत्ता परीक्षणों में शामिल हैंः
| संक्षारण परीक्षण | केवल जब ग्राहक द्वारा विशेष रूप से अनुरोध किया जाता है |
| रासायनिक विश्लेषण | आवश्यक गुणवत्ता मानकों के अनुसार किया गया परीक्षण |
| विध्वंसक / यांत्रिक परीक्षण | तन्यता, कठोरता, समतलता, चमक, फ्लैंग |
| एडी करंट परीक्षण | डिजिटल दोष-चिह्न परीक्षण प्रणाली का उपयोग करके भूमिगत में समरूपता का पता लगाने के लिए किया जाता है |
| हाइड्रोस्टैटिक परीक्षण | ट्यूब रिसाव की जांच के लिए एएसटीएम-ए 450 मानकों के अनुसार 100% हाइड्रोस्टैटिक परीक्षण किया गया है, और अधिकतम दबाव हम 20 एमपीए / 7 एस का समर्थन कर सकते हैं। |
| दृश्य निरीक्षण | निष्क्रियता के बाद, सतह दोषों और अन्य दोषों का पता लगाने के लिए प्रशिक्षित कर्मियों द्वारा ट्यूबों और पाइपों की प्रत्येक लंबाई का गहन दृश्य निरीक्षण किया जाता है। |
पूरक परीक्षण:उपरोक्त परीक्षणों के अलावा, हम निर्मित उत्पादों पर पूरक परीक्षण भी करते हैं। इसके तहत किए गए परीक्षणों में शामिल हैंः
|
|
|
