Трубный Пучок ASME SA213 TP316L Решетка SA350 LF2 CL1N для Нефтегазовой и Химической Промышленности

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	YUHONG
प्रमाणन:	ASME , ASTM , U STAMP
मॉडल संख्या:	ट्यूब बंडल, ट्यूब शीट

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट।
मूल्य:	1 - 1000000 USD
पैकेजिंग विवरण:	प्लाई-लकड़ी का केस/आयरन केस/प्लास्टिक कैप के साथ बंडल
प्रसव के समय:	25 - 90 दिन
भुगतान शर्तें:	टी/टी, एल/सी
आपूर्ति की क्षमता:	50 सेट प्रति माह

संपर्क करें

सभी उत्पाद

स्टेनलेस स्टील सीमलेस पाइप (331)

स्टेनलेस स्टील सीमलेस ट्यूब (322)

डुप्लेक्स स्टेनलेस स्टील पाइप (134)

डुप्लेक्स स्टेनलेस स्टील ट्यूब (36)

सुई ट्यूब (156)

फिन ट्यूब (703)

उष्मा का आदान प्रदान करने वाला (28)

हीट एक्सचेंजर ट्यूब (458)

हीट एक्सचेंजर ट्यूब बंडल (49)

हीट एक्सचेंजर ट्यूबशीट (125)

हीट एक्सचेंजर बफ़ल (39)

एयर कूलर (11)

दबाव पोत (4)

स्टेनलेस स्टील वेल्डेड पाइप (61)

स्टेनलेस स्टील वेल्डेड ट्यूब (132)

निकल मिश्र धातु पाइप (273)

निकल मिश्र धातु ट्यूब (101)

कॉपर मिश्र धातु ट्यूब (250)

मिश्र धातु इस्पात ट्यूब (210)

टाइटेनियम ट्यूब (20)

ब्राइट एनील्ड ट्यूब (172)

बॉयलर ट्यूब (152)

स्टील फिटिंग (860)

स्टील निकला हुआ किनारा (659)

अन्य (404)

आवरण भाग (8)

विस्तृत उत्पाद विवरण

Трубный Пучок ASME SA213 TP316L Решетка SA350 LF2 CL1N для Нефтегазовой и Химической Промышленности

Yuhong Group Co., Ltd. — ведущий китайский производитель и поставщик теплообменного оборудования и комплектующих. Основная продукция: кожухотрубные теплообменники, аппараты воздушного охлаждения (АВО), сосуды под давлением, а также трубы (гладкие, U-образные, оребренные), трубы-змеевики, трубные решетки, перегородки, крышки и другие компоненты теплообменных аппаратов. Изделия сертифицированы по ASME U, S, PP, ISO 9001:2015 и ISO 14001:2015.

Описание продукции

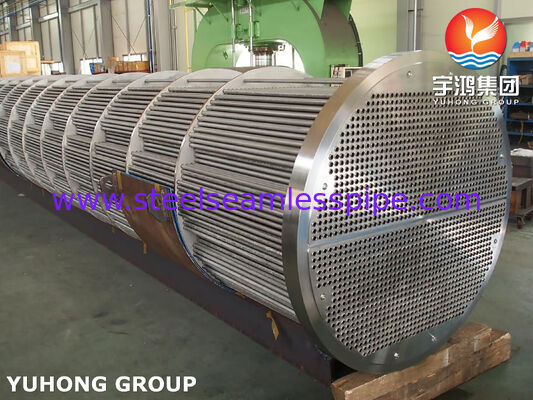

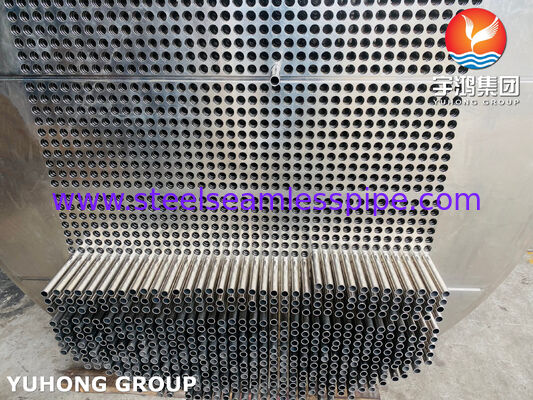

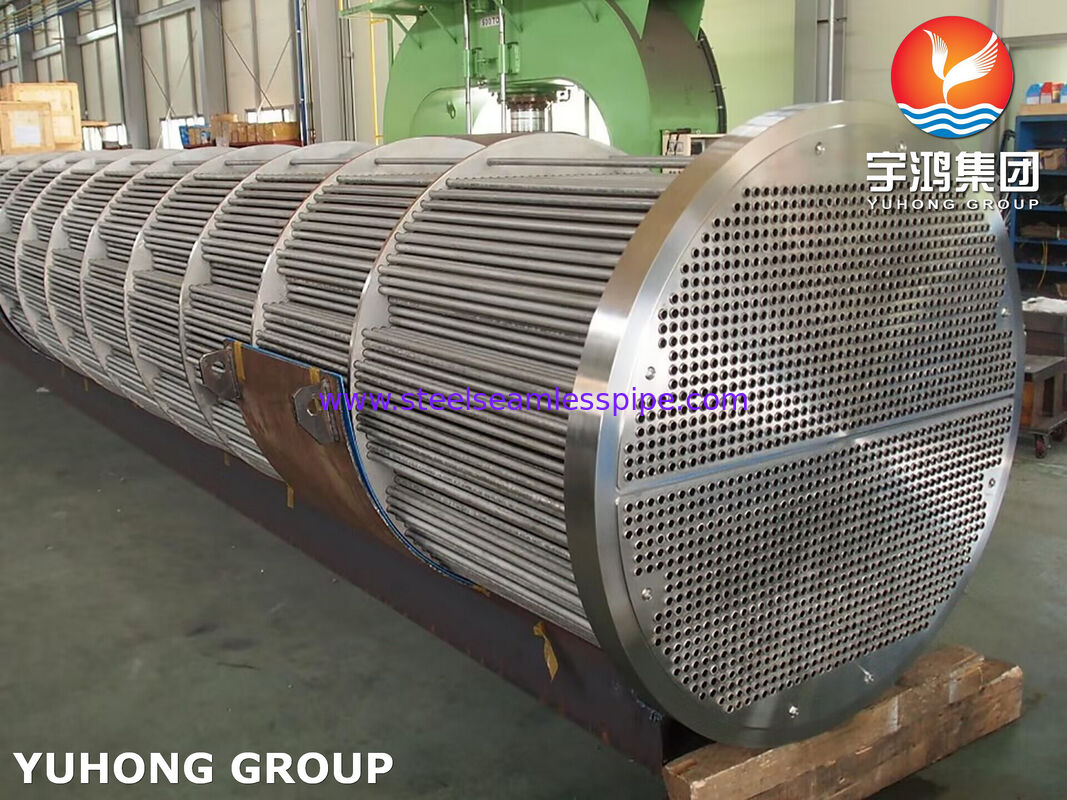

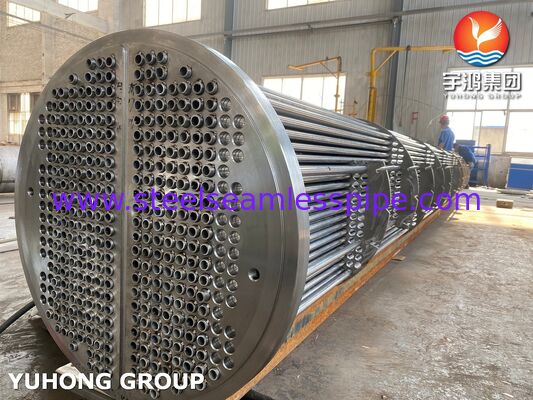

Трубный пучок — основной теплообменный элемент кожухотрубного аппарата, состоящий из пучка теплообменных труб, закрепленных в трубной решетке. В данной конструкции используются трубы из аустенитной нержавеющей стали ASME SA213 TP316L (UNS S31603) и трубная решетка из низкотемпературной ковки ASME SA350 LF2 CL1N. Такая комбинация материалов обеспечивает надежную работу в средах, требующих высокой коррозионной стойкости и сохранения ударной вязкости при низких температурах до −46°C.

Основные компоненты и материал

Компонент	Материал / Стандарт	Ключевая характеристика
Теплообменные трубы	ASME SA213 TP316L (аустенитная нержавеющая сталь, UNS S31603)	Коррозионная стойкость в хлоридсодержащих средах, устойчивость к межкристаллитной коррозии после сварки, низкое содержание углерода (≤0,035%)

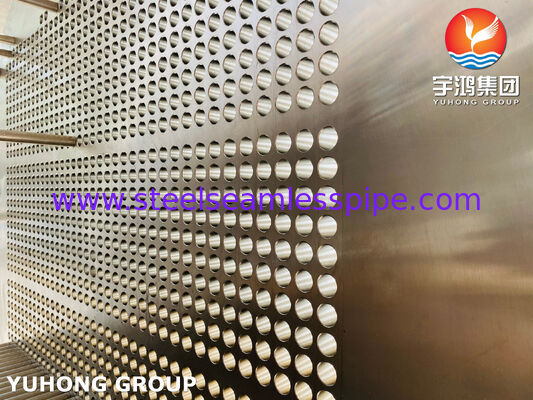

Трубная решетка	ASME SA350 LF2 CL1N (низкотемпературная углеродистая ковка)	Высокая ударная вязкость при температурах до −46°C, применение в криогенных и холодных сервисах

Технические характеристики

Параметр	SA213 TP316L (трубы)	SA350 LF2 CL1N (решетка)
Предел прочности (MПа)	≥485	485-655
Предел текучести (MПа)	≥170	≥250
Относительное удлинение (%)	≥35	≥22
Ударная вязкость (CVN)	соответствует ASME	≥27 Дж при −46°C (Charpy V-notch)
Твердость	≤192 HBW / ≤90 HRB	по требованию заказчика

Испытания и требования к качеству

Гидростатическое испытание - Hydrostatic test (по ASME VIII Div.1 / TEMA)
Радиографический контроль сварных швов (РК) - Radiographic examination (RT)
Ультразвуковая дефектоскопия труб и решетки (УЗК) - Ultrasonic testing (UT)
Капиллярный контроль (цветная дефектоскопия) - PT - Liquid penetrant testing
Испытание на твердость (HBW / HRB) - Hardness test
Механические испытания (растяжение, ударная вязкость при −46°C) - Tensile and Charpy V-notch test
Анализ химического состава (спектрометрия) - Chemical analysis (spectrometry)
Контроль геометрических размеров (шаг труб, зазоры, перпендикулярность решетки) - Dimensional inspection

Преимущества и технологические особенности

Коррозионная стойкость и свариваемость: TP316L содержит 2,0-3,0% молибдена, что обеспечивает отличную устойчивость к питтинговой и щелевой коррозии в хлоридных средах.
Высокая рабочая температура и давление: SA213 TP316L работает в диапазоне от криогенных температур до +870°C.
Низкотемпературная надежность: Ковкая решетка из SA350 LF2 CL1N прошла ударные испытания Шарпи при −46°C.
Полная отслеживаемость: Для труб и решетки предоставляются сертификаты на плавку и отчеты сторонних инспекций.
Поставка строго по чертежам заказчика: Обеспечивается выбор шага труб, количество ходов, диаметры сопел и любые особые требования спецификации.

Области применения

Нефтегазопереработка и нефтехимия (технологические потоки с высоким содержанием серы, водорода, хлоридов)
Заводы по производству сжиженного природного газа (СПГ) и установки низкотемпературной сепарации газа
Коксохимическое производство и объекты «холодной» переработки попутного нефтяного газа
Энергетика (системы регенерации тепла уходящих газов)
Судостроение (системы охлаждения главных и вспомогательных двигателей)
Химическая и пищевая промышленность (установки, требующие нержавеющих материалов на кислотных / щелочных средах)

Индивидуальная настройка и сопутствующие услуги

Yuhong Group предлагает полное инжиниринговое сопровождение: от подбора материалов до авторского надзора при пусконаладке. Для трубных пучков ASME SA213 TP316L / решетка ASME SA350 LF2 CL1N доступны:

Нанесение антикоррозионного покрытия на корпус теплообменника и приварные детали по стандартам NACE или ISO 12944
Установка дополнительных приборов КИПиА для контроля температуры / вибрации пучка
Сертификация оборудования по стандарту ЕАЭС (сертификат ТР ТС) и получение разрешения Ростехнадзора

Свяжитесь с нами

Для получения коммерческого предложения или технической консультации, просим связаться с нами:
E-mail: vladimir@steelseamlesspipe.com
