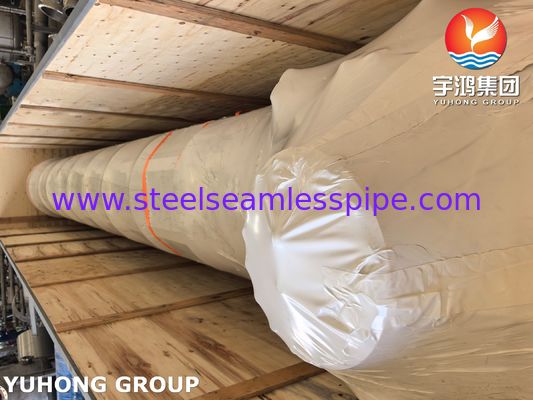

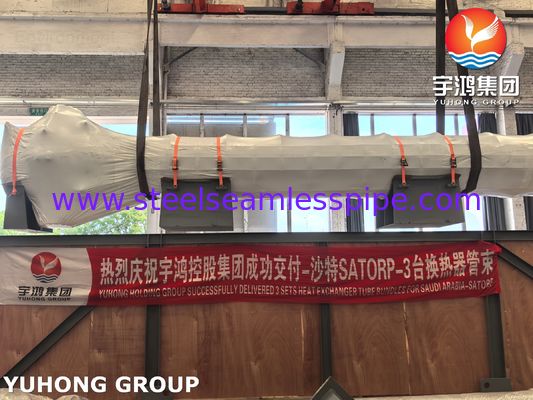

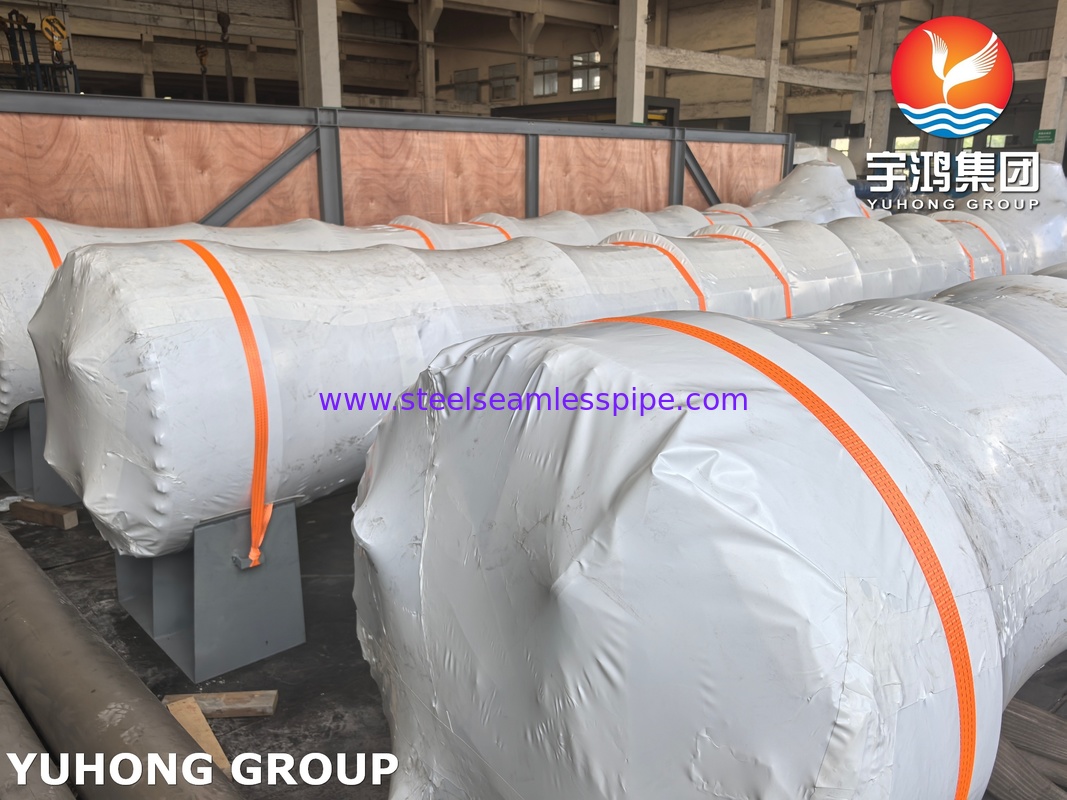

हीट एक्सचेंजर ट्यूब बंडल रिफाइनरी के लिए ट्यूब शीट बैफल के साथ यू स्टैम्प

1ट्यूबें: ये प्राथमिक गर्मी हस्तांतरण सतह हैं। वे हो सकती हैंः

सीधे या यू-आकार के (यू-ट्यूब): सीधे ट्यूब दोनों छोरों पर तय होते हैं, जबकि यू-ट्यूब थर्मल विस्तार की अनुमति देते हैं।

विभिन्न सामग्रियों से बना: जैसे तांबा, पीतल, स्टेनलेस स्टील, टाइटेनियम या कार्बन स्टील, जो द्रव की संक्षारकता, दबाव और तापमान के आधार पर चुना जाता है।

विभिन्न आकार और मोटाईः आवश्यक गर्मी हस्तांतरण क्षेत्र और दबाव नियंत्रण द्वारा निर्दिष्ट।

पंखदार: कभी-कभी इनकी बाहरी पंखदारियां होती हैं जिससे सतह का क्षेत्रफल बढ़ता है और गर्मी का बेहतर हस्तांतरण होता है।

2. ट्यूब शीट: ये मोटी, गोल धातु की प्लेटें हैं जिनमें सटीक रूप से छेद किए गए छेद हैं। ट्यूबों को इन छेदों में डाला जाता है और सुरक्षित किया जाता है। ट्यूब शीट एक कठोर संरचना बनाती है और, महत्वपूर्ण रूप से,दबाव सीमा के रूप में कार्य करता है, शेल-साइड तरल पदार्थ को ट्यूब-साइड तरल पदार्थ से अलग करता है।

3बाफल्स: ये शील्ड के अंदर, ट्यूब बंडल की लंबाई के साथ रखी गई प्लेटें हैं। उनका मुख्य कार्य हैंः

ट्यूबों को सपोर्ट करें: ट्यूबों को ढीला होने और अत्यधिक कंपन से बचें, जिससे विफलता हो सकती है।

प्रत्यक्ष शेल-साइड फ्लो: वे शेल-साइड द्रव को सीधे, छोटे पथ लेने के बजाय, ट्यूब बंडल के माध्यम से एक ज़िग-ज़ैग पैटर्न में बहने के लिए मजबूर करते हैं।यह क्रॉस-फ्लो अधिक उथल-पुथल पैदा करके गर्मी हस्तांतरण दक्षता में काफी वृद्धि करता है.

4टाई रॉड और स्पेसर्स: इनका प्रयोग बंडल की लंबाई के साथ-साथ बैफलों को उनकी सही स्थिति में रखने के लिए किया जाता है।

5चैनल/अंत टोपीः ये ट्यूब शीट से जुड़ी होती हैं और ट्यूब साइड तरल पदार्थ को ट्यूबों में और बाहर ले जाती हैं।
