| Place of Origin: | CHINA |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | API , ABS, DNV, GL , LR, NK. |
| Model Number: | ASTM A182 F60 |
| Minimum Order Quantity: | 1 |
|---|---|
| मूल्य: | बातचीत योग्य |
| Packaging Details: | Ply-wooden Case /Iron Case/ Bundle with plastic Cap |
| Delivery Time: | 20-80 |
| Payment Terms: | L/C, T/T |
| Supply Ability: | According To Client's Request |
| Product name: | Duplex Steel Flange | Material: | F60 |
|---|---|---|---|
| Pressure: | 150lb,300lb,600lb,900lb,1500lb | Standard: | ANSI B16.5 |
| Type: | Weld Neck | Inspection: | Mechinical Property Inspection,Factory or third party assigned,100% inspection |
| प्रमुखता देना: | AS2129 वेल्ड नेक फ्लैंज,ASTM A182 F60 वेल्ड नेक फ्लैंज |
||

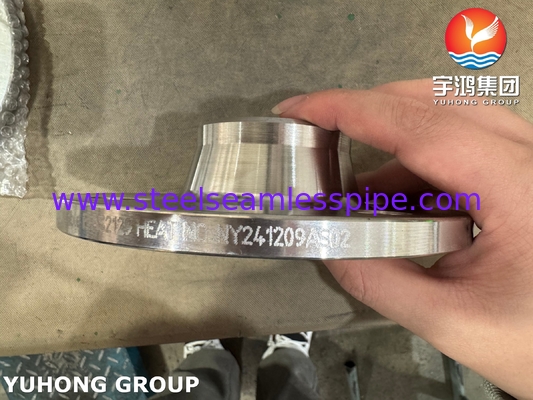

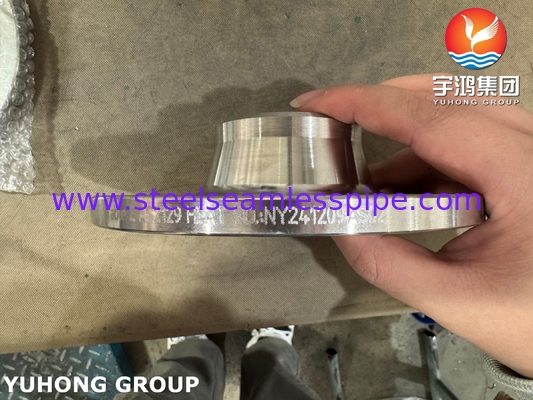

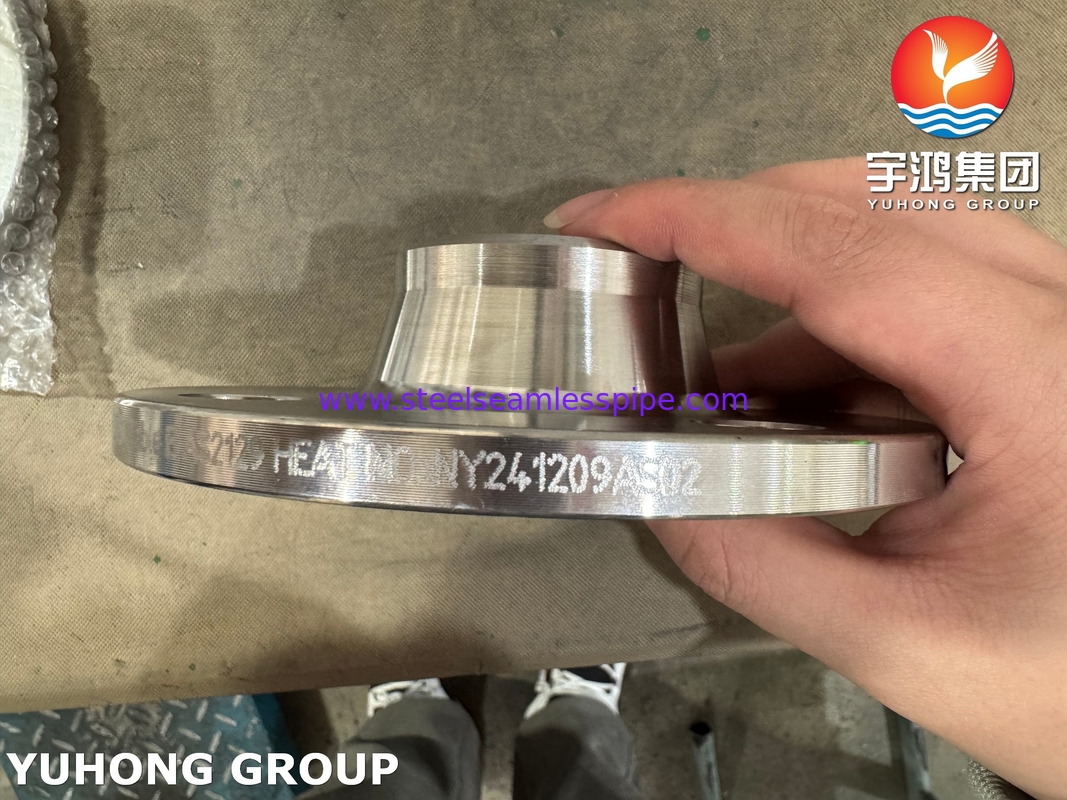

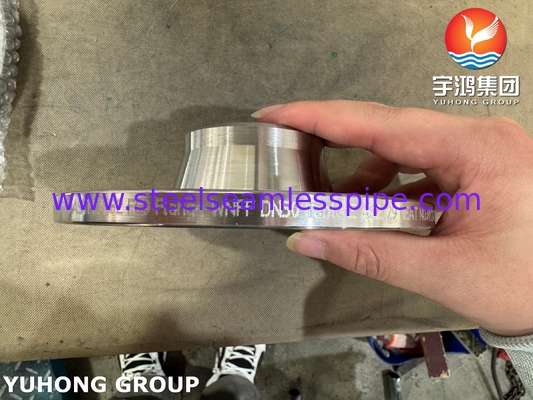

ASTM A182 F60 वेल्ड नेक फ्लैंज AS2129
विवरण
यह उत्पाद एक बट वेल्डिंग फ्लैंज (वेल्ड नेक) है जो ऑस्ट्रेलियाई मानक AS2129 की आकार आवश्यकताओं को पूरा करता है। इसकी सील सतह एक सपाट चेहरा (FF) है।सामग्री डुप्लेक्स स्टेनलेस स्टील (UNS S32205) है जो ASTM A182 F60 मानक को पूरा करती हैइसमें उच्च शक्ति और उत्कृष्ट संक्षारण प्रतिरोध (विशेष रूप से क्लोराइड संक्षारण प्रतिरोध) दोनों हैं।यह कठोर कार्य परिस्थितियों के लिए उपयुक्त है जिसमें ऑस्ट्रेलियाई मानकों का अनुपालन और संक्षारण प्रतिरोध और उच्च दबाव प्रतिरोध की आवश्यकता होती हैइसका प्रयोग करते समय यह सुनिश्चित करना आवश्यक है कि सहायक उपकरण में एक सपाट सील सतह भी हो या उपयुक्त पूर्ण सपाट गास्केट का उपयोग किया जाए।
AS 2129 के फ्लैंज का आकार उसके बाद की विशिष्ट "तालिका" (D, E या F) द्वारा निर्धारित किया जाता है। तालिका D यूरोपीय EN 1092-1 (DIN) आकार (PN श्रृंखला) से मेल खाती है,तालिका ई अमेरिकी ASME B16 के अनुरूप है.5 आकार (वर्ग श्रृंखला), और तालिका F ऑस्ट्रेलिया के लिए एक शुद्ध मीट्रिक आकार श्रृंखला है। जब एक AS 2129 फ्लैंज निर्दिष्ट या चयन करते हैं, तो यह निर्दिष्ट करना महत्वपूर्ण है कि यह किस "तालिका" से संबंधित है (जैसेAS 2129 तालिका D PN16 DN100 WN RF), क्योंकि विभिन्न तालिकाओं के बीच आयाम (जैसे पीसीडी, बोल्ट छेद की संख्या, मोटाई, आदि) पूरी तरह से अलग हो सकते हैं, भले ही नाममात्र आकार और दबाव वर्ग समान हों।यह बहु-टेबल संरचना विभिन्न स्रोतों और अंतरराष्ट्रीय परियोजना आवश्यकताओं से उपकरणों के अनुकूल करने के लिए एएस 2129 की अनुमति देता है, जबकि ऑस्ट्रेलियाई स्थानीय आकार के विकल्पों को बरकरार रखते हुए।
F60 डुप्लेक्स स्टील फ्लैंग्स का वजन चार्ट
| मानक | वर्ग | बोल्ट होल डाय | बोल्ट सर्कल का आरेख | दिन | बोल्ट का आकार | बोल्टों की संख्या |
| AS 2129 फ्लैंज | ||||||
| तालिका डी फ्लैंग्स | 14 | 67 | 95 | 13 | 4 | |
| तालिका C फ्लैंग्स | 14 | 67 | 95 | 13 | 4 | |
| तालिका J फ्लैंग्स | 17 | 83 | 114 | 16 | 4 | |
| तालिका F फ्लैंग्स | 14 | 67 | 95 | 13 | 4 | |
| तालिका ई के फ्लैंग्स | 14 | 67 | 95 | 13 | 4 | |
| तालिका H फ्लैंग्स | 17 | 83 | 114 | 16 | 4 | |
| AS4087 फ्लैंग्स | ||||||
| ANSI B16.5 फ्लैंग्स | एएनएसआई 150 फ्लैंग्स | 16 | 60 | 89 | 13 | 4 |
| PN14 फ्लैंग्स | 14 | 67 | 95 | एम12 | 4 | |
| एएनएसआई 1500 फ्लैंग्स | 22 | 83 | 121 | 19 | 4 | |
| एएनएसआई 600 फ्लैंग्स | 16 | 67 | 95 | 13 | 4 | |
| एएनएसआई 300 फ्लैंग्स | 16 | 67 | 95 | 13 | 4 | |
| एएनएसआई 900 फ्लैंग्स | 22 | 83 | 121 | 19 | 4 | |
| आईएसओ 7005 (डीआईएन) फ्लैंज | PN10 फ्लैंग्स | 14 | 65 | 95 | एम12 | 4 |
| पीएन6 फ्लैंग्स | 11 | 55 | 80 | M10 | 4 | |
| PN40 फ्लैंग्स | 14 | 65 | 95 | एम12 | 4 | |
| पीएन20 फ्लैंग्स | 16 | 60.5 | 90 | एम14 | 4 | |
| PN16 फ्लैंग्स | 14 | 65 | 95 | एम12 | 4 | |
| PN25 फ्लैंग्स | 14 | 65 | 95 | एम12 | 4 |
| सी | एमएन | हाँ | पी | एस | सीआर | मो | नि | एन | फे |
| 0.030 अधिकतम | 2.00 अधिकतम | 1.00 अधिकतम | 0.030 अधिकतम | 0.020 अधिकतम | 21.00-23.00 | 2.50-3.50 | 4.50-6.50 | 0.08-0.20 | बॉल |
| तन्य शक्ति, एमपीए | उपज शक्ति, मिन, एमपीए | लम्बाई % मिनट |
| 550 | 800 | 15 |
| मानक | Werkstoff Nr. | UNS |
| मिश्र धातु F60 (डुप्लेक्स स्टील) | 1.4462 | UNS S32205 |
ASTM A182 F347 फ्लैंज अनुप्रयोग
तेल, गैस और ऊर्जा
अपतटीय प्लेटफार्म, एलएनजी सुविधाएं, रिफाइनरी पाइपिंग सिस्टम।
उच्च दबाव परिदृश्यः उच्च दबाव वाले गैस पाइपलाइनों के लिए वर्ग 300/600 (तालिका ई) के फ्लैंग का प्रयोग किया जाता है; भाप प्रणालियों के लिए PN35/PN40 (तालिका डी) के फ्लैंग का उपयोग किया जाता है।
संक्षारक वातावरणः डुप्लेक्स स्टेनलेस स्टील (जैसे ASTM A182 F60) के फ्लैंग्स समुद्री जल/हाइड्रोजन सल्फाइड संक्षारण का विरोध करते हैं।
जल और सीवेज उपचार
निम्न दबाव और बड़ा व्यासः तालिका एफ के फ्लैंग्स (500 ¢ 2750 kPa) का उपयोग पानी की नलिकाओं (DN500+) के लिए किया जाता है।
कास्ट आयरन उपकरण संगतः फ्लैट फेस (एफएफ) फ्लैंग्स भंगुर वाल्व/पंप निकायों की रक्षा करते हैं।
अम्लीय और क्षारीय मीडिया परिवहन (जैसे कि स्लरी पाइपलाइन), उच्च तापमान प्रतिक्रिया पोत कनेक्शन।
सील की विश्वसनीयता: रिंग टाइप ज्वाइंट (RTJ) के फ्लैंग्स का उपयोग विषाक्त मीडिया (क्लास 900+) के लिए किया जाता है।
थर्मल पावर प्लांटों की शीतलन प्रणाली, परमाणु ऊर्जा संयंत्रों की सहायक पाइपलाइन और पुल अग्नि सुरक्षा पाइपलाइन।
