ASME SA350 LF2 कक्षा 1 नोजल कवर फ्लैंज, कम तापमान फोर्ज फ्लैंज

कम तापमान फोर्जिंग, एएसटीएम ए350 ग्रेड एलएफ2 क्लास 1 फोर्ज नोजल कवर फ्लेंज

ASME SA350 LF2 क्लास 1 एक कम तापमान कार्बन स्टील फोर्जिंग विनिर्देश है जिसे विशेष रूप से फ्लैंग्स, फिटिंग, वाल्व और दबाव घटकों के लिए डिज़ाइन किया गया है जो क्रायोजेनिक सेवा में काम करते हैं।

ASTM A350/ASME SA350 LF2 CLASS1 नोजल कवर फ्लैंज का विनिर्देश

1सामग्रीः SA350 LF2

• आधार संरचना: कम तापमान की कठोरता में सुधार के लिए निकेल (नी) के साथ मिश्रित कम कार्बन स्टील। विशिष्ट नी सामग्री 0.40-1.06% है।

• उद्देश्यः निकेल सामग्री के डक्टिल-टू-ब्रेटल ट्रांजिशन तापमान (डीबीटीटी) को कम करता है, शून्य से नीचे के तापमान पर भंगुर टूटने से रोकता है।

• रूप: फोर्जिंग के रूप में दिया जाता है (गला या प्लेट नहीं) ।

2वर्ग: वर्ग 1

• महत्वपूर्ण आवश्यकताः यह न्यूनतम सेवा तापमान को दर्शाता है जिसके लिए सामग्री प्रमाणित है।

• तापमान रेटिंगः -46°C (-50°F). सामग्री को इस तापमान पर पर्याप्त प्रभाव कठोरता (चार्पी वी-नोच परीक्षण के माध्यम से) प्रदर्शित करनी चाहिए।

• परीक्षणः अनिवार्य चार्पी वी-नोच प्रभाव परीक्षण प्रत्येक गर्मी बैच पर -46 °C (-50 °F) पर किया जाता है। सख्त न्यूनतम औसत ऊर्जा अवशोषण आवश्यकताओं को पूरा किया जाना चाहिए (उदाहरण के लिए, मानक आकारों के लिए 20 J औसत)

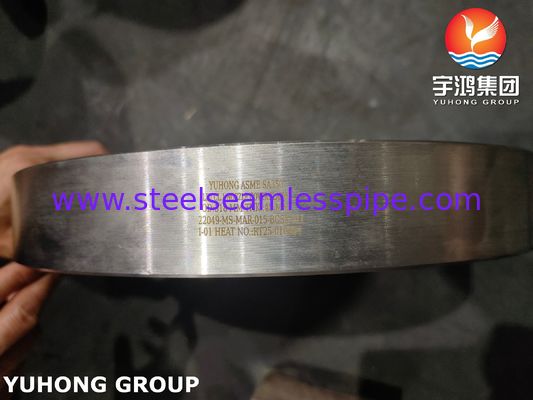

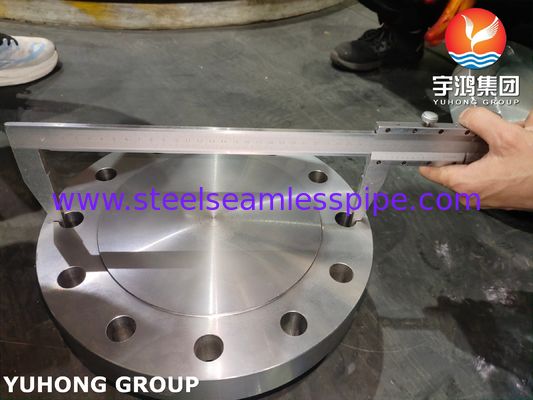

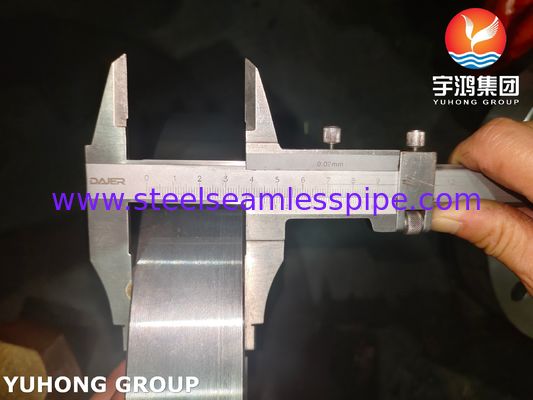

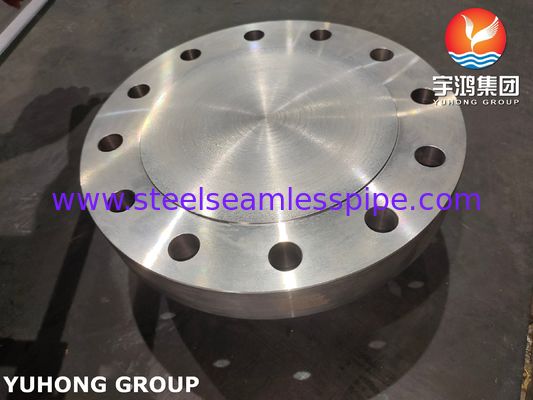

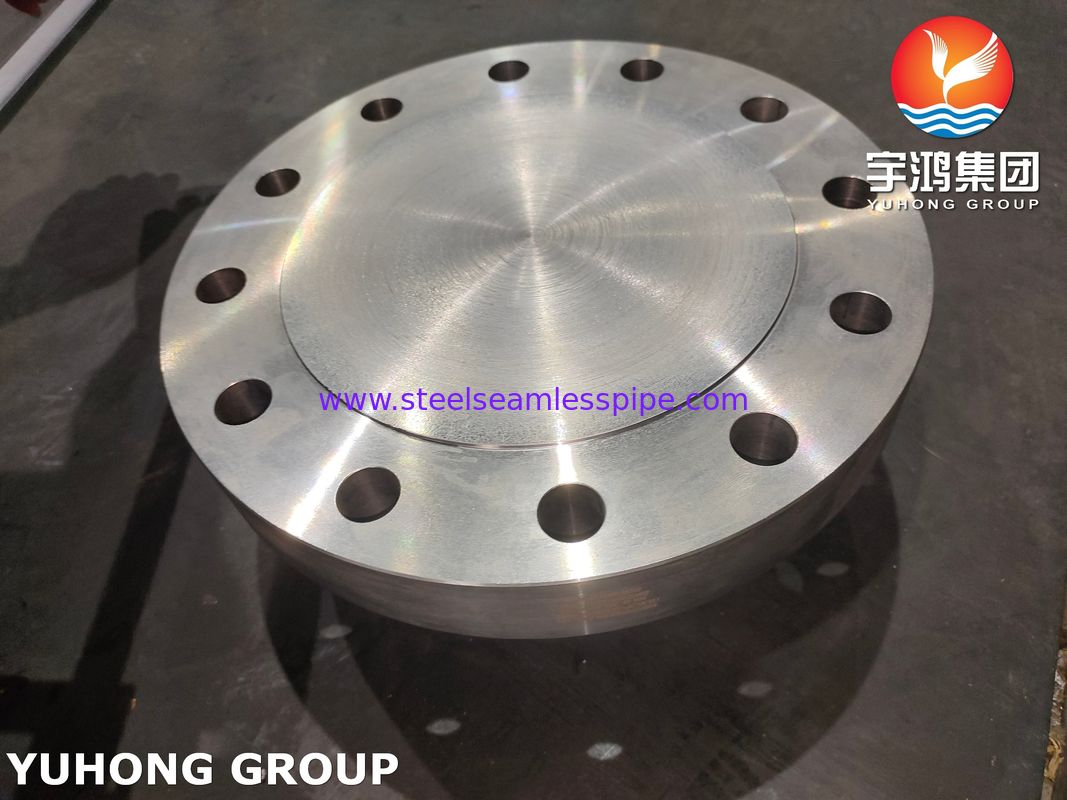

3घटकः नोजल कवर फ्लैंज

• कार्यः यह अनिवार्य रूप से एक विशेष अंधा फ्लैंज (ASME B16.5 प्रकारः अंधा) है जिसका उपयोग दबाव पोत, गर्मी विनिमयकर्ता या पाइपिंग प्रणाली पर नोजल के अंत को सील करने के लिए किया जाता है।

• उद्देश्य:

  • रखरखाव, निरीक्षण या सुरक्षा के लिए अलग-थलग खंड।

  • भविष्य के कनेक्शन बिंदु प्रदान करें ("नोजल कवर" अक्सर अस्थायी होते हैं) ।

  • अप्रयुक्त नलिकाओं पर स्थायी सील के रूप में कार्य करें।

• डिजाइनः ASME B16.5 (पाइप फ्लैंग्स और फ्लैंग्ड फिटिंग) या ASME B16.47 (बड़े व्यास के फ्लैंग्स) जैसे मानकों में निर्दिष्ट आयामों और दबाव रेटिंग के अनुसार निर्मित।मुख्य विशेषताओं में बोल्ट छेद शामिल हैं, सामने (उदाहरण के लिए, उठाया चेहरा - आरएफ, अंगूठी प्रकार संयुक्त - आरटीजे), और दबाव के लिए नामित मोटाई।

ASTM A350 LF2 नोजल कवर फ्लैंज की रासायनिक संरचना

ASTM A350 LF2 नोजल कवर फ्लैंज के यांत्रिक गुण

मुख्य विशेषताएं और आवश्यकताएं

• निम्न तापमान कठोरताःमूल कारणनिर्दिष्ट करने के लिए SA350 LF2 Cl. 1. -46°C/-50°F पर भंगुर टूटने के लिए प्रतिरोध सुनिश्चित करता है।

• दबाव रेटिंगः विभिन्न तापमानों पर फ्लैंज की दबाव क्षमता को इसके ASME B16.5/B16.47 वर्ग रेटिंग (जैसे, वर्ग 150, 300, 600, 900, 1500, 2500) द्वारा परिभाषित किया गया है।1 सामग्री डिजाइन दबाव/तापमान के लिए उपयुक्त होनी चाहिए.

• गर्मी उपचारः फोर्जिंग को आमतौर पर आवश्यक अनाज संरचना, यांत्रिक गुणों और प्रभाव कठोरता प्राप्त करने के लिए सामान्यीकृत या सामान्यीकृत और टेम्पर्ड किया जाता है।

• अनिवार्य प्रभाव परीक्षणः जैसा कि उल्लेख किया गया है, प्रत्येक गर्मी बैच के लिए -46°C/-50°F पर चारपी परीक्षण आवश्यक है।

• एनडीई (गैर-विनाशकारी परीक्षा): आंतरिक दोषों का पता लगाने के लिए 100% अल्ट्रासोनिक परीक्षण (यूटी) की आवश्यकता होती है। सतह निरीक्षण (एमटी या पीटी) भी सामान्य अभ्यास है।

• रासायनिक और यांत्रिक गुण: SA-350 में परिभाषित सख्त संरचना सीमाओं और तन्यता/उपज शक्ति आवश्यकताओं को पूरा करना चाहिए।

अनुप्रयोग:

• तरलीकृत प्राकृतिक गैस (एलएनजी) की सुविधाएंः पाइपिंग, भंडारण टैंक, प्रसंस्करण इकाइयां

• प्रशीतन एवं क्रायोजेनिक संयंत्र: अमोनिया प्रणाली, एथिलीन संयंत्र, वायु पृथक्करण इकाई।

• पेट्रोकेमिकल और गैस प्रसंस्करण: ठंडे गैसों या तरल पदार्थों को संभालने वाला उपकरण।

• विद्युत उत्पादनः क्रायोजेनिक प्रणालियों में कुछ घटक।

• दबाव वाहिकाएं और हीट एक्सचेंजरः -29°C से नीचे काम करने वाले वाहिकाओं में नोजल बंद।
