| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | API 660, TEMA, ASME VIII, ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS |
| मॉडल संख्या: | शेल और ट्यूब हीट एक्सचेंजर |
| न्यूनतम आदेश मात्रा: | 1SET |
|---|---|
| मूल्य: | 1--1000000 USD |
| पैकेजिंग विवरण: | चटाई |
| प्रसव के समय: | 45---150 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | 50SETS/महीने |
| शेल और ट्यूब हीट एक्सचेंज मानक: | एपीआई 660 -शेल और ट्यूब हीट एक्सचेंजर | शेल और ट्यूब हीट एक्सचेंजर डिजाइन: | तमाती, अस्मे VIII |
|---|---|---|---|
| शेल और ट्यूब हीट एक्सचेंजर ट्यूबशीट सामग्री: | स्टेनलेस स्टील, डुप्लेक्स स्टील, निकेल मिश्र धातु, कॉपर मिश्र धातु, मिश्र धातु स्टील, टाइटेनियम, क्ल | शेल और ट्यूब हीट एक्सचेंजर ट्यूब मानक: | ASME SA179, ASME SA192, ASME SA209, ASME SA210, ASME SA213, ASME SA789, ASME SA334, ASME SB111, ASME |
| शेल और ट्यूब हीट एक्सचेंजर ट्यूबशीट: | फ्लोटिंग ट्यूबशीट, स्थिर ट्यूबशीट | शेल और ट्यूब हीट एक्सचेंजर स्थिर बफ़ल: | अनुदैर्ध्य चकरा, impingement baffle, अनुप्रस्थ बाफ़ल, क्रॉस बाफ़ल |
| शेल और ट्यूब हीट एक्सचेंजर एनडीटी: | आरटी, पीटी, एमटी, यूटी, पीएमआई | ||
| प्रमुखता देना: | एएसएमई शेल ट्यूब हीट एक्सचेंजर,TEMA शेल ट्यूब हीट एक्सचेंजर |
||

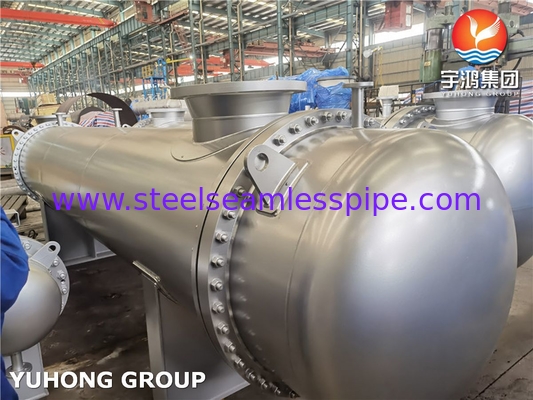

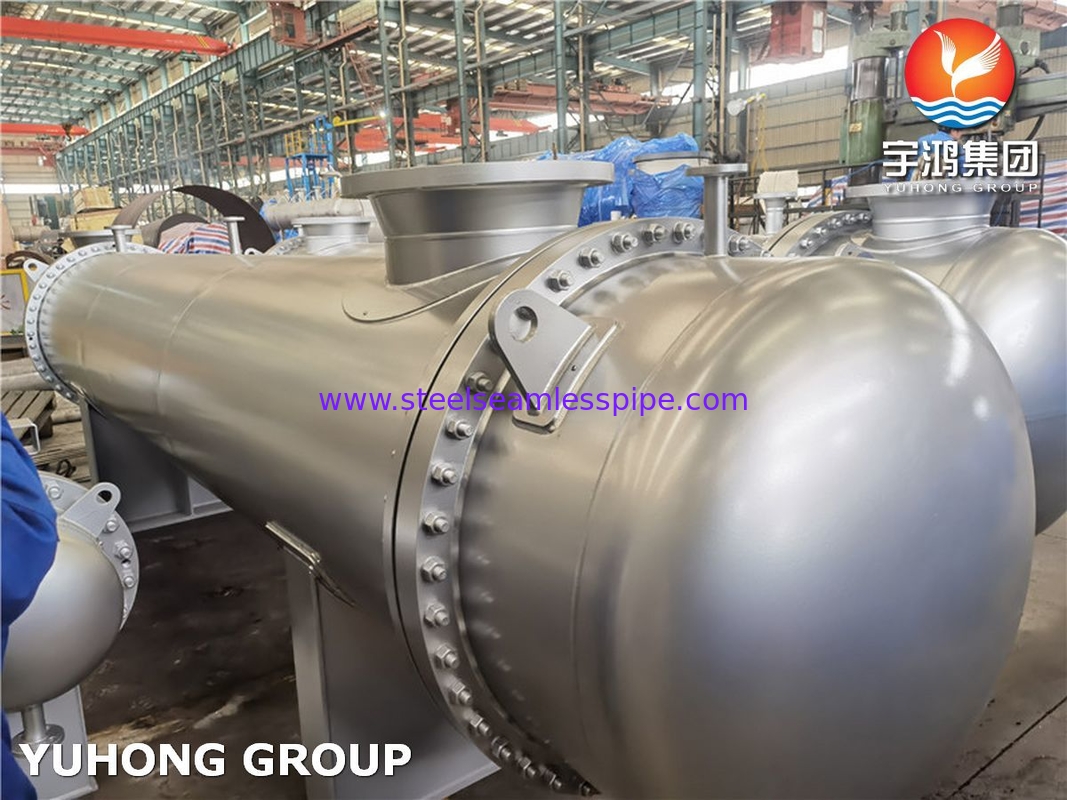

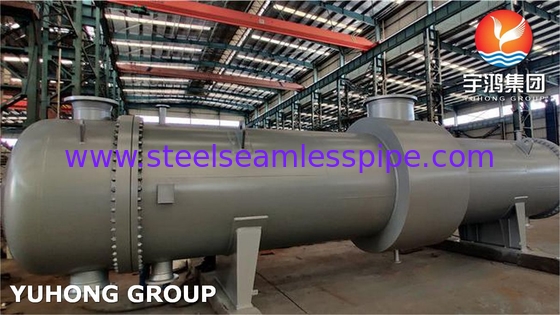

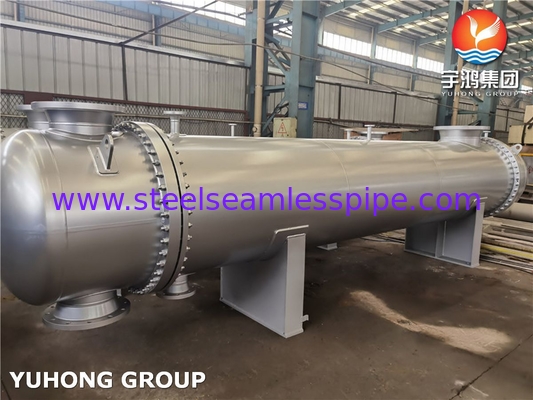

एपीआई 660 शेल और ट्यूब हीट एक्सचेंजर, टेमा मानक, एएसएमई यू स्टैम्प, एएसएमई VIII
Yuhong समूह परियोजना पैकेज के लिए 35 से अधिक वर्षों का अनुभव है, अब तक 2000 से अधिक परियोजनाओं को पूरा किया है, और 85 से अधिक देशों को निर्यात,Yuhong ब्रांड पहले से ही दुनिया में अच्छी प्रतिष्ठा जीतायूहोंग समूह के लाभ उत्पाद-शेल और ट्यूब हीट एक्सचेंजरसामग्री कवरः स्टेनलेस स्टील, डुप्लेक्स स्टील, सुपर डुप्लेक्स स्टील, निकेल मिश्र धातु, मिश्र धातु स्टील, तांबा और तांबा मिश्र धातु, टाइटेनियम, कार्बन स्टील, ओवरले क्लैडिंग और विस्फोट क्लैडिंग।हम डिजाइन का समर्थन कर सकते हैं:थर्मल गणना (HTRI), मैकेनिकल गणना (PV Elite), GA चित्र और विवरण चित्र, सभी प्रक्रिया नियंत्रण दस्तावेज (JIC, PQR, WPS, WPQ, NDT,......),हमारे सभी हीट एक्सचेंजर टेमा मानक के अनुसार हैं और एएसएमई यू स्टैम्प लगा सकते हैं।हम ग्राहक के डिजाइन के अनुसार हीट एक्सचेंजर भी बना सकते हैं।
| शेल और ट्यूब हीट एक्सचेंजर्स की विशेषताएं। | |||
| शेल और ट्यूब हीट एक्सचेंजर | TEMA कोड में विशिष्ट | लाभ | सीमाएँ |
| फिक्स्ड ट्यूब हीट एक्सचेंजर | BEM, AEM, NEN | 1एक दिए गए खोल और ट्यूब व्यास के लिए अधिकतम गर्मी हस्तांतरण क्षेत्र प्रदान करता है। | 1शेल साइड या बाहर की तरफ ट्यूबों हैं यांत्रिक सफाई के लिए दुर्गम। |
| 2उचित वेग सुनिश्चित करने के लिए एकल और बहुविध ट्यूब पास प्रदान करता है। | 2ट्यूब और खोल पक्ष के बीच विकसित अंतर थर्मल विस्तार की अनुमति देने के लिए कोई प्रावधान नहीं है। यह खोल पक्ष पर विस्तार जोड़ प्रदान करके देखभाल की जा सकती है। | ||
| 3. हटाने योग्य बंडल डिजाइनों की तुलना में कम महंगा है। | |||
| फ्लोटिंग हेड हीट एक्सचेंजर | AEW, BEW, BEP, AEP, AES, BES | 1तैरती हुई ट्यूब शीट से गोले और ट्यूब बंडल के बीच अंतर थर्मल विस्तार की अनुमति मिलती है। | 1. फ्लोटिंग हेड कवर प्रदान करने के लिए इसे ट्यूब शीट पर बोल्ट करना आवश्यक है। बोल्ट सर्कल के लिए ऐसी जगह का उपयोग करना आवश्यक है जहां बड़ी संख्या में ट्यूबों को रखना संभव होगा। |
| 2ट्यूब बंडल और शेल दोनों को यांत्रिक रूप से निरीक्षण और साफ किया जा सकता है। | 2ट्यूबों का स्वतंत्र रूप से विस्तार नहीं हो सकता है, इसलिए भारी थर्मल शॉक अनुप्रयोगों से बचना चाहिए। | ||
| 3पैकेजिंग सामग्री डिजाइन दबाव और तापमान पर सीमाएं पैदा करती है। | |||
| हटाने योग्य यू-ट्यूब हीट एक्सचेंजर | बीईयू, एईयू | 1यू-ट्यूब डिजाइन खोल और ट्यूब बंडल के साथ-साथ व्यक्तिगत ट्यूबों के बीच अंतर थर्मल विस्तार की अनुमति देता है। | 1यू-बेंड के कारण ट्यूब बंडल के केंद्र में कुछ ट्यूबों को छोड़ दिया गया है। |
| 2ट्यूब बंडल और शेल दोनों को यांत्रिक रूप से निरीक्षण और साफ किया जा सकता है। | 2यू-बेंड के कारण ट्यूबों को केवल रासायनिक तरीकों से ही साफ किया जा सकता है। | ||
| 3फ्लोटिंग हेड या पैक किए गए फ्लोटिंग हेड डिजाइनों की तुलना में कम महंगा। | 3यू-ट्यूब नेस्टिंग के कारण, व्यक्तिगत ट्यूबों को बदलना मुश्किल होता है। | ||
| 4कोई एकल ट्यूब पास या वास्तविक प्रतिप्रवाह प्रवाह संभव नहीं है। | |||
| 5यू-बेंड पर ट्यूब की दीवार की मोटाई ट्यूबों के सीधे हिस्से की तुलना में पतली होती है। | |||
| 6ट्यूब के सर्किट को निचोड़ना मुश्किल होता है जब सिर की ओर ऊपर की ओर लंबवत स्थिति में रखा जाता है। | |||
फिक्स्ड ट्यूब हीट एक्सचेंजर:
फ्लोटिंग हेड हीट एक्सचेंजर:
हटाने योग्य यू-ट्यूब हीट एक्सचेंजर:
| 1शेल |
| 2शेल कवर |
| 3शेल फ्लैंज (चैनल अंत) |
| 4शेल फ्लैंज (कवर अंत) |
| 5शेल नोजल या शाखा |
| 6. तैरती हुई ट्यूब शीट |
| 7तैरता हुआ सिर ढक्कन |
| 8तैरता हुआ सिर फ्लैंज |
| 9तैरती हुई सिर ग्रंथि |
| 10. तैरता हुआ सिर समर्थन अंगूठी |
| 11. स्थिर ट्यूब शीट |
| 12. चैनल या स्थिर सिर |
| 13चैनल कवर |
| 14नलिका नोजल या शाखा |
| 15ट्यूब (सीधी) |
| 16ट्यूब (यू-प्रकार) |
| 17. टाई रॉड और स्पेसर |
| 18पार (या क्रॉस) बफ़ल या समर्थन प्लेट |
| 19अनुदैर्ध्य बाफल्स |
| 20. इम्पिगमेंट बफल्स |
| 21तैरता हुआ सिर समर्थन |
| 22. विभाजन पास करें |
| 23. वेंटिलेशन कनेक्शन |
| 24. नाली कनेक्शन |
| 25उपकरण कनेक्शन |
| 26विस्तार ब्लो |
| 27समर्थन सवारियां |
| 28. उठाने वाले लोहे |
| 29. विचित्र |
| 30. तरल स्तर कनेक्शन |
