| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG HEAT EXCHANGER |
| प्रमाणन: | ASME Section VIII Divison 1 |
| मॉडल संख्या: | फ़्लोटिंग हेड प्रकार |
| न्यूनतम आदेश मात्रा: | 1SET |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | मानक लकड़ी के बक्से या ग्राहक की आवश्यकताओं के आधार पर कस्टम पैकेजिंग। |
| प्रसव के समय: | 60-90 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | 10 सेट/महीना |
| सामग्री: | स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु स्टील | आवेदन: | पूंछ वाला हीटर |
|---|---|---|---|
| उद्योग: | उर्वरक उद्योग | डिज़ाइन मानक: | ASME सेक्शन VIII, TEMA (ट्यूबलर एक्सचेंजर मैन्युफैक्चरर्स एसोसिएशन) |
| डिजाइन: | एचटीआरआई, पीवी एलीट, ऑटोकैड, जीएसटीआरसीएडी, प्रोहे | कलमों: | 30 मिमी मोटाई तक |
| समाप्त अंत: | व्यास 3 मीटर और मोटाई 25 मिमी तक | रोलिंग: | अधिकतम 30 MM THK |
| ड्रिलिंग: | 400 मिमी THK और 4000 दिन | वेल्डिंग: | Gtaw, देखा |
| शॉट ब्लास्टिंग: | कांच | परीक्षण: | पीएमआई परीक्षण |
| प्रमुखता देना: | यू शेल ट्यूब हीट एक्सचेंजर,फ्लोटिंग हेड ट्यूब हीट एक्सचेंजर,रैक गैस हीटर ट्यूब एक्सचेंजर |
||

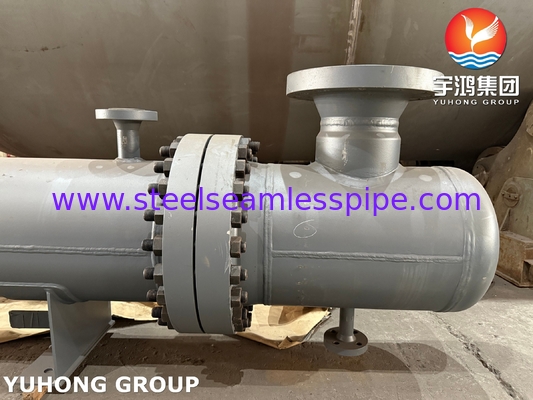

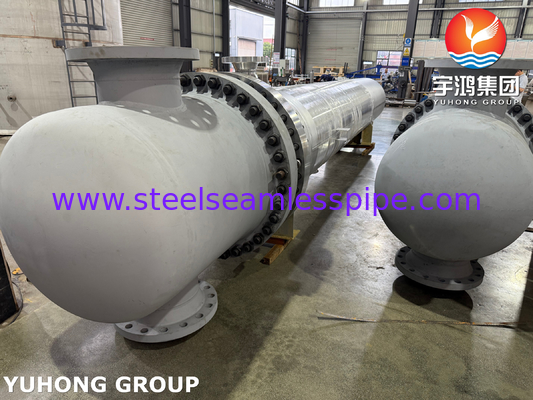

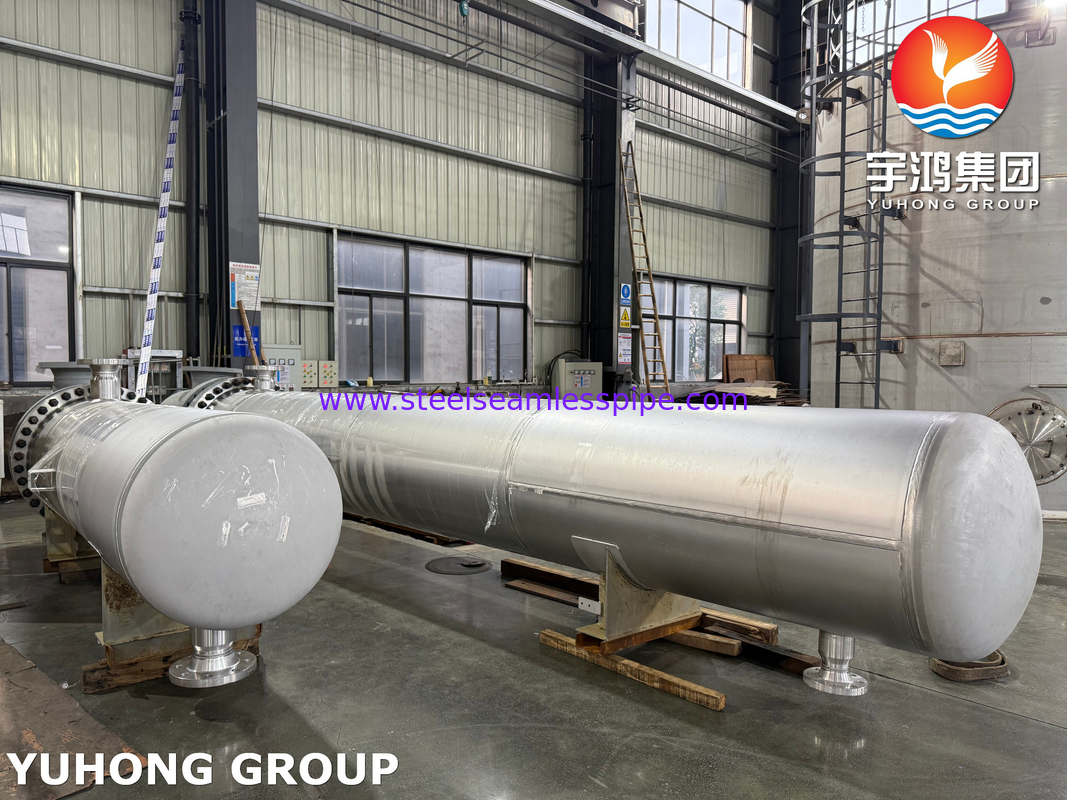

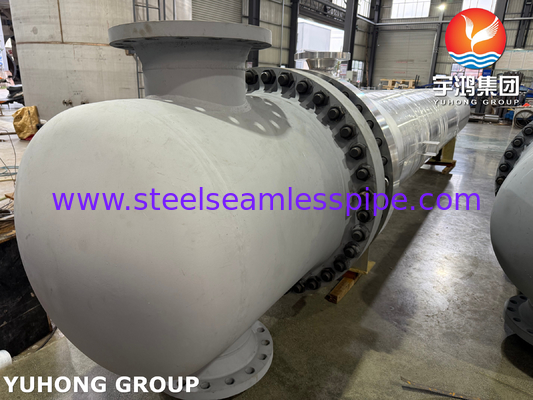

YUHONG शेल और ट्यूब हीट एक्सचेंजर – फ्लोटिंग हेड टाइप, के अनुपालन में डिज़ाइन और निर्मितASME सेक्शन VIII डिवीज़न 1 और इसके साथ प्रमाणितASME U स्टैम्प. फ्लोटिंग हेड डिज़ाइन आसान डिसएसेम्बली, सफाई और रखरखाव की अनुमति देता है, जो इसे मांग वाले औद्योगिक अनुप्रयोगों में टेल गैस हीटिंग को संभालने के लिए आदर्श बनाता है।
हालांकि यह उत्पाद एक फ्लोटिंग हेड प्रकार है, यह ध्यान देने योग्य है कि फिक्स्ड ट्यूब शीट हीट एक्सचेंजर्स के लाभ हैं, जो अक्सर कम जटिल अनुप्रयोगों के लिए उपयुक्त होते हैं:
का उत्पादन शेल और ट्यूब हीट एक्सचेंजर फ्लोटिंग हेड टाइप में निम्नलिखित प्रमुख चरण शामिल हैं:
| चरण | विवरण |
|---|---|
| डिज़ाइन | ASME और क्लाइंट की आवश्यकताओं को पूरा करने के लिए उन्नत सॉफ़्टवेयर (जैसे, HTRI, PV Elite) का उपयोग करके कस्टम डिज़ाइन बनाया गया है। |
| सामग्री काटना | CNC प्लाज्मा या लेजर कटिंग मशीनों का उपयोग करके कच्चे माल (शेल प्लेट्स, ट्यूब, ट्यूब शीट्स) की उच्च-सटीक कटिंग। |
| शेल रोलिंग | शेल प्लेट्स को हाइड्रोलिक रोलिंग मशीनों का उपयोग करके बेलनाकार आकार में रोल किया जाता है और अनुदैर्ध्य रूप से वेल्ड किया जाता है। |
| ट्यूब शीट फैब्रिकेशन | ट्यूब शीट्स को ट्यूब व्यवस्था और केंद्र दूरियों के साथ संरेखित करने के लिए उच्च सटीकता के साथ ड्रिल किया जाता है। |
| ट्यूब इंसर्शन | हीट एक्सचेंज ट्यूबों को निर्दिष्ट व्यवस्था के अनुसार ट्यूब शीट्स में डाला जाता है। |
| ट्यूब एक्सपेंशन | लीक-फ्री सील सुनिश्चित करने के लिए ट्यूबों को यांत्रिक या हाइड्रोलिक ट्यूब विस्तार उपकरणों का उपयोग करके ट्यूब शीट्स में विस्तारित किया जाता है। |
| हेड असेंबली | फ्लोटिंग हेड और स्थिर हेड का निर्माण और संयोजन किया जाता है, जो शेल और ट्यूब बंडल के साथ संरेखण सुनिश्चित करता है। |
| सैंडब्लास्टिंग | सतह के संदूषकों को हटाने और कोटिंग या पेंटिंग के लिए तैयार करने के लिए सभी घटकों को सैंडब्लास्ट किया जाता है। |
| वेल्डिंग | महत्वपूर्ण वेल्ड (जैसे, हेड-टू-शेल, नोजल कनेक्शन) ASME मानकों का पालन करते हुए योग्य वेल्डरों द्वारा पूरे किए जाते हैं। |
| परीक्षण | हाइड्रोस्टैटिक, वायवीय और गैर-विनाशकारी परीक्षण (NDT) यह सुनिश्चित करते हैं कि एक्सचेंजर दबाव और गुणवत्ता आवश्यकताओं को पूरा करता है। |
| अंतिम असेंबली | घटकों को इकट्ठा किया जाता है, और डिलीवरी से पहले अंतिम निरीक्षण किए जाते हैं। |
ट्यूब व्यवस्था और केंद्र दूरी सहनशीलता हीट एक्सचेंजर के प्रदर्शन के लिए महत्वपूर्ण हैं।
| पैरामीटर | विवरण |
|---|---|
| ट्यूब व्यवस्था | सामान्य लेआउट में इष्टतम गर्मी हस्तांतरण और प्रवाह के लिए त्रिकोणीय (30°) और वर्ग (90°) शामिल हैं। |
| ट्यूब पिच (केंद्र दूरी) | आमतौर पर 1.25x ट्यूब बाहरी व्यास (OD) उचित तरल प्रवाह और यांत्रिक शक्ति सुनिश्चित करने के लिए। |
| सहनशीलता | ट्यूब-से-ट्यूब स्पेसिंग सहनशीलता: ±0.5 मिमी. ट्यूब शीट ड्रिलिंग सहनशीलता: ±0.2 मिमी. |
टेल गैस हीटर के लिए शेल और ट्यूब हीट एक्सचेंजर फ्लोटिंग हेड टाइप को इस प्रकार डिज़ाइन किया गया है:
