| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | C12200, C44300, C68700, C70600 |
| न्यूनतम आदेश मात्रा: | 100 किग्रा |
|---|---|
| पैकेजिंग विवरण: | प्लाइवुड केस / आयरन केस / बंडल / बुना बैग |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| सामग्री: | C12200, C44300, C68700, C70600 | डब्ल्यूटी: | 0.89 एमएम, 1 एमएम, 1.24 एमएम, 1.5 एमएम, 1.65 एमएम, 2 एमएम, 2.11 एमएम, 2.463 एमएम, 2.5 एमएम, 2.77 एमए |
|---|---|---|---|
| आयुध डिपो: | 6.35 एमएम, 9.52 एमएम, 12.7 एमएम, 15.88 एमएम, 19.05 एमएम, 20 एमएम, 22,23 एमएम, 25 एमएम, 25.4 एमएम, 31 | प्रकार: | स्ट्रेट ट्यूब और यू बेंड ट्यूब |
| निरीक्षण: | ईटी, एचटी, यूटी, पीएमआई | मानक: | एएसटीएम बी111, एएसटीएम बी88, एएसटीएम बी288, एएसटीएम बी688 |
| प्रमुखता देना: | ट्यूबशीट हीट एक्सचेंजर ट्यूब बंडल,C68700 हीट एक्सचेंजर ट्यूब बंडल,C44300 हीट एक्सचेंजर ट्यूब बंडल |
||

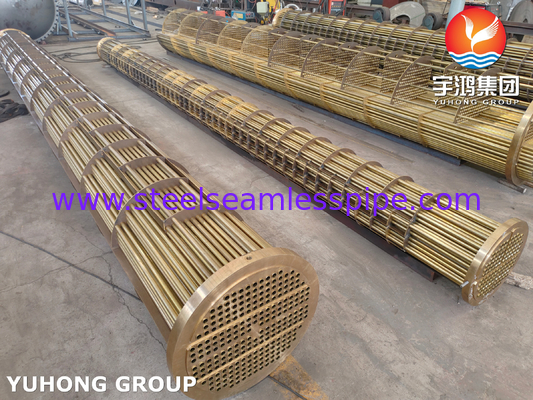

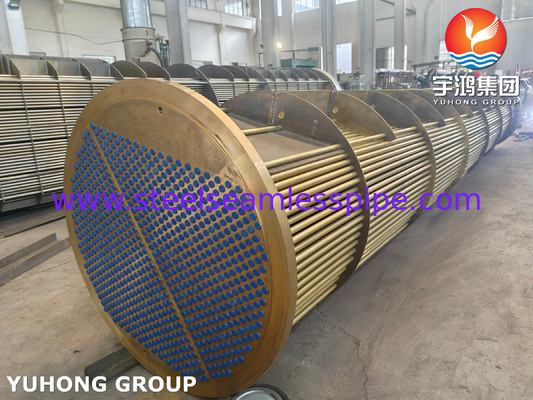

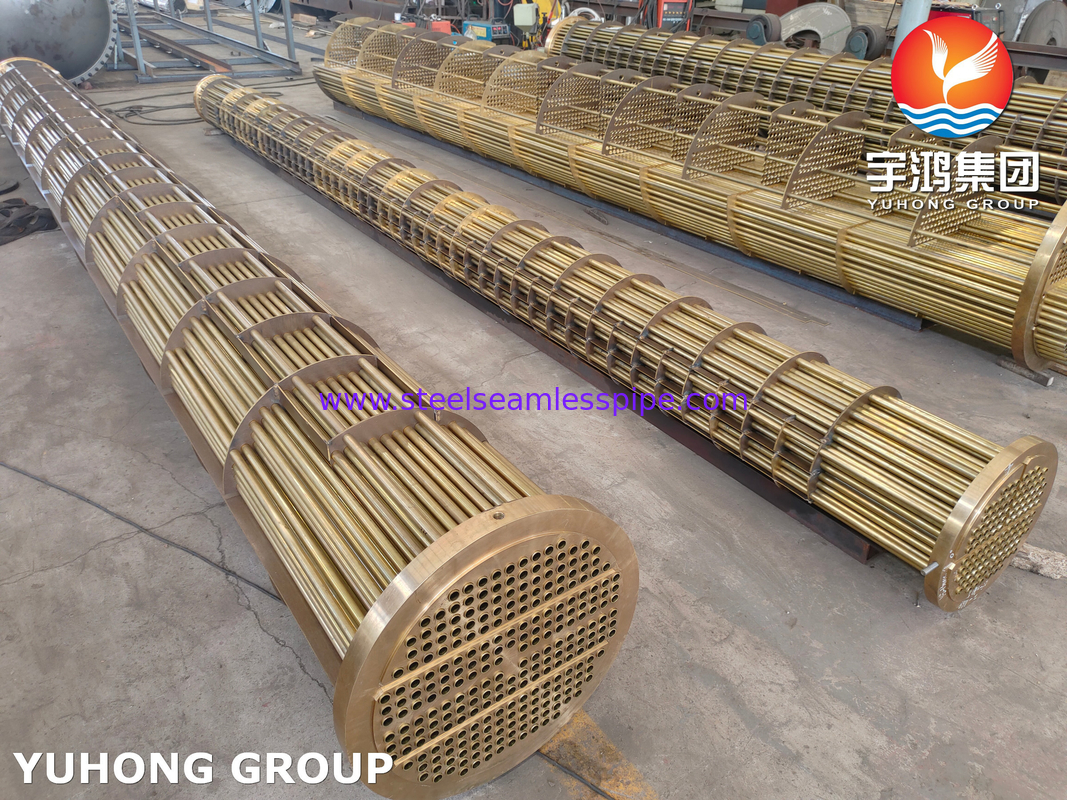

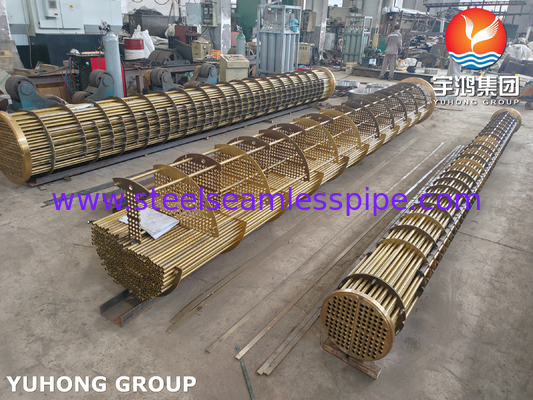

तांबा मिश्र धातु हीट एक्सचेंजर ट्यूब बंडल C44300 C68700 ट्यूब शीट के साथ
एतांबा मिश्र धातु ट्यूब बंडलतांबे के मिश्र धातु के ट्यूबों का एक संग्रह है जो एक साथ बंडल किए जाते हैं, अक्सर हीट एक्सचेंजर, कंडेनसर, वाष्पीकरण और अन्य गर्मी हस्तांतरण उपकरण में उपयोग किया जाता है।ये ट्यूब आम तौर पर तांबे या तांबे के मिश्र धातु से बने होते हैं और उनके उत्कृष्ट थर्मल चालकता के कारण उपयोग किया जाता है, संक्षारण प्रतिरोध और यांत्रिक गुण, जो गर्मी विनिमय अनुप्रयोगों के लिए आदर्श हैं।
सामग्री:
आवेदन:
डिजाइन:
ट्यूबों को आमतौर पर एक में व्यवस्थित कर रहे हैंहेक्सागोनल या स्क्वायर पैटर्न, हीट एक्सचेंजर या कंडेनसर के डिजाइन के आधार पर।
ट्यूबों के अंत आमतौर पर हैंबहुभुजयाशिरोबिन्दु, जिसका अर्थ है कि ट्यूबों के माध्यम से तरल पदार्थों के प्रवाह को निर्देशित करने के लिए ट्यूबों को एक बड़ी संरचना (जैसे हेडर या मनिफोल्ड) से जोड़ा जाता है।
तांबा मिश्र धातु ट्यूब बंडल दोनों को संभालने के लिए डिज़ाइन किया जा सकता हैउच्च दबावऔरउच्च तापमान, जो औद्योगिक अनुप्रयोगों में आम हैं।
तांबे के मिश्र धातु ट्यूब बंडल के प्रकार:
तांबा-निकल ट्यूब बंडल: अक्सर समुद्री वातावरण में या उन प्रणालियों में उपयोग किया जाता है जहां समुद्री जल संक्षारण प्रतिरोध महत्वपूर्ण है।
टाइटेनियम-कॉपर मिश्र धातु ट्यूब बंडल: कुछ उच्च प्रदर्शन वाले हीट एक्सचेंजर में प्रयोग किया जाता है जहां संक्षारण प्रतिरोध और उच्च शक्ति दोनों की आवश्यकता होती है।
कांस्य या पीतल के ट्यूब बंडल: कुछ औद्योगिक प्रणालियों में उपयोग किया जाता है जहां तांबे के मिश्र धातुओं को उनकी ताकत, गर्मी हस्तांतरण क्षमता और संक्षारण प्रतिरोध के संयोजन के लिए पसंद किया जाता है।
| हीट एक्सचेंजर और कंडेनसर और बॉयलर के लिए ट्यूब आकार | |||||||||
| बाहरी व्यास | बीडब्ल्यूजी | ||||||||
| 25 | 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| दीवार मोटाई मिमी | |||||||||
| 0.508 | 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| मिमी | इंच | वजन किलोग्राम/मीटर | |||||||
| 6.35 | चौथाई | 0.081 | 0.109 | 0.133 | 0.174 | 0.212 | |||
| 9.53 | 3/8 | 0.126 | 0.157 | 0.193 | 0.257 | 0.356 | 0.429 | ||
| 12.7 | आधा | 0.214 | 0.263 | 0.356 | 0.457 | 0.612 | 0.754 | ||
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | 0.796 | 0.995 | ||
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | 1.236 | ||
| 25.4 | 1 | 0.44 | 0.546 | 0.75 | 0.981 | 1.234 | 1.574 | 2.05 | |
| 31.75 | एक चौथाई | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | 2.641 | |
| 38.1 | 1 1/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | 3.233 | |
| 44.5 | एक चौथाई | 1.342 | 1.774 | 2.244 | 2.894 | 3.5 | |||
| 50.8 | 2 | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 | |||
| 63.5 | ढाई | 1.949 | 2.554 | 3.244 | 4.214 | 5.13 | |||
| 76.2 | 3 | 2.345 | 3.084 | 3.914 | 5.094 | 6.19 | |||
| 88.9 | साढ़े तीन | 2.729 | 3.609 | 4.584 | 5.974 | 7.27 | |||
| 101.6 | 4 | 4.134 | 5.254 | 6.854 | 8.35 | ||||
| 114.3 | साढ़े चार | 4.654 | 5.924 | 7.734 | 9.43 | ||||
एचवीएसी प्रणाली: तांबे के मिश्र धातु के ट्यूब बंडलों का व्यापक रूप से ताप, वेंटिलेशन और वातानुकूलन प्रणालियों में कुशल गर्मी विनिमय के लिए उपयोग किया जाता है।
समुद्री और अपतटीय: नमी हटाने वाले संयंत्रों, समुद्री हीट एक्सचेंजर या समुद्री जल के संपर्क में आने वाले कंडेनसरों में तांबा-निकल मिश्र धातुओं से बहुत अच्छा संक्षारण प्रतिरोध मिलता है।
पेट्रोकेमिकल और रासायनिक उद्योग: आक्रामक रसायनों, उच्च तापमान या दबाव से जुड़ी प्रक्रियाओं के लिए, तांबा मिश्र धातु ट्यूब बंडल एक विश्वसनीय समाधान हैं।
