एयर ब्लास्ट प्रकार क्षैतिज हवा से ठंडा हीट एक्सचेंजर एम्बेडेड G फिन ट्यूब एपीआई 661 ASME VIII Div.1, आईएसओ 13706

वायु विस्फोट प्रकार क्षैतिज हवा से ठंडा हीट एक्सचेंजर, एम्बेडेड जी फिन ट्यूब, एपीआई 661, एएसएमई VIII Div.1, आईएसओ 13706

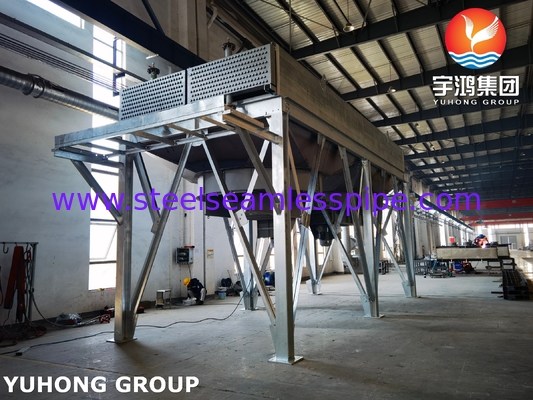

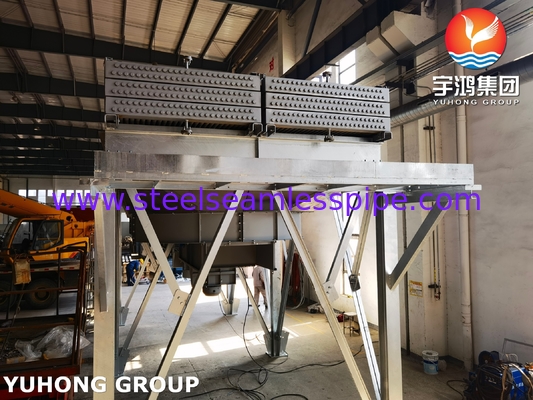

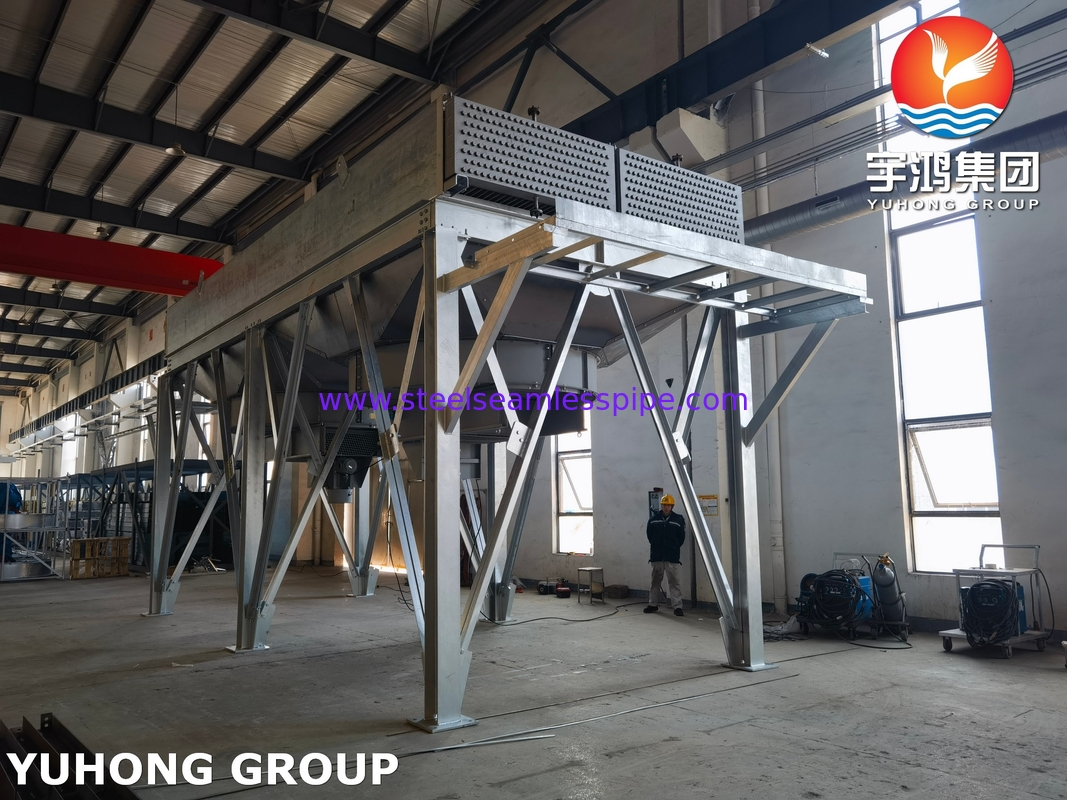

Hक्षैतिज वायु-कूल्ड हीट एक्सचेंजर (ACHE)एक प्रकार का हीट एक्सचेंजर है जहांगर्म प्रक्रिया द्रव क्षैतिज ट्यूबों के माध्यम से बहता है जबकि परिवेश हवा उन्हें मजबूर या प्रेरित किया जाता हैठंडा करने के लिए. ये व्यापक रूप से में इस्तेमाल कर रहे हैंरिफाइनरी, पेट्रोकेमिकल संयंत्र, बिजली संयंत्र और गैस प्रसंस्करण सुविधाएंउनकी दक्षता और स्थान-बचत डिजाइन के कारण।



1क्षैतिज एसीएचई की मुख्य विशेषताएं

ए. डिजाइन और घटक

1. ट्यूब बंडल

   • क्षैतिज ट्यूब(आमतौर पर बेहतर गर्मी हस्तांतरण के लिए फिनड) ।

   • सामग्रीःकार्बन स्टील, स्टेनलेस स्टील, तांबा-निकल, टाइटेनियम.

   • पंख:एल्यूमीनियम (सबसे आम), स्टेनलेस स्टील या जस्ती स्टील.

2. प्रशंसक और चालक

   • जबरन बहाव (बंडल के नीचे के प्रशंसक)याप्रेरित ड्राफ्ट (बंडल के ऊपर के प्रशंसक).

   • पंखे के प्रकार:अक्षीय या केन्द्रापसार.

   • ड्राइवर:इलेक्ट्रिक मोटर्स, भाप टर्बाइन या हाइड्रोलिक सिस्टम.

3. हेडर और नोजल

   • प्लग प्रकार, कवर प्लेट, या मनिफोल्ड हेडर.

   • के लिए डिज़ाइन किए गए नोजलथर्मल विस्तार.

4. समर्थन संरचना

   • कार्बन स्टील फ्रेमजंग प्रतिरोधी कोटिंग के साथ।

   • के लिए डिज़ाइन किया गयापवन और भूकंपीय भार(API 661 के अनुसार) ।

B. प्रवाह विन्यास

• प्रक्रिया द्रव प्रवाह: ट्यूबों के अंदर (एकल-पास या बहु-पास) ।

• वायु प्रवाह: पंख वाले ट्यूबों पर क्रॉसफ्लो।

2क्षैतिज एसीएचई के फायदे

✔अंतरिक्ष दक्षताऊर्ध्वाधर डिजाइनों की तुलना में कॉम्पैक्ट पदचिह्न।
✔बेहतर वायु वितरणक्षैतिज वायु प्रवाह के कारण समान शीतलन।
✔रखरखाव में आसानीट्यूब बंडल को साफ करने के लिए आसानी से हटाया जा सकता है।
✔लचीला बनावटपाइप रैक या जमीन के स्तर पर स्थापित किया जा सकता है।
✔ऊर्जा कुशलवेरिएबल-स्पीड वेंटिलेटर बिजली की खपत को अनुकूलित करते हैं।

3. आम आवेदन

• रिफाइनरी: शीतलन हाइड्रोकार्बन धाराओं (जैसे, ऊपरी संघनक) ।

• बिजली संयंत्र: स्नेहक तेल, ट्रांसफार्मर तेल के लिए सहायक शीतलन।

• गैस प्रसंस्करण: प्राकृतिक गैस तरल पदार्थों (एनजीएल) के लिए कंडेनसर।

• रासायनिक संयंत्र: शीतलन रिएक्टर, आसवन स्तंभ।

4डिजाइन विचार (एपीआई 661 अनुपालन)

ए. थर्मल प्रदर्शन

• डिजाइन परिवेश का तापमान: आम तौर पर38°C (100°F).

• नज़दीकी तापमान: आउटलेट प्रक्रिया तापमान और परिवेश वायु के बीच का अंतर (आमतौर पर10°20°C) ।

B. मैकेनिकल डिजाइन

• पवन भार: सहन करना चाहिए160 किमी/घंटा (100 मील प्रति घंटे)हवाओं का झोंका

• भूकंपीय डिजाइन: स्थानीय कोड के अनुसार (जैसे, ASCE 7) ।

• संक्षारण अनुदान: न्यूनतम1.5 मिमी (1/16 इंच).

C. कंपन और शोर नियंत्रण

• प्राकृतिक आवृत्ति विश्लेषणअनुनाद से बचने के लिए।

• ध्वनिक आवरणयदि शोर अधिक हो85 डीबी ((ए).

5. रखरखाव और समस्या निवारण

6तुलनाः क्षैतिज बनाम ऊर्ध्वाधर ACHE

निष्कर्ष

क्षैतिज वायु-कूल्ड हीट एक्सचेंजर बहुमुखी, कुशल और बनाए रखने में आसान हैं, जो उन्हें रिफाइनरियों, बिजली संयंत्रों और गैस प्रसंस्करण के लिए आदर्श बनाते हैं। प्रमुख अनुपालन मानकों में एपीआई 661 शामिल हैं,आईएसओ 13706, और एएसएमई बीपीवीसी।
