| उत्पत्ति के प्लेस: | सीएन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME U Stamp, PED 2014/68/EU, ISO 9001/14001 |
| मॉडल संख्या: | फिक्स्ड ट्यूब शीट हीट एक्सचेंजर |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | बातचीत योग्य |
| Packaging Details: | Weatherproofed with steel skids for ocean freight |
| प्रसव के समय: | 120 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | 15 सेट / महीना |
| ट्यूब: | एएसटीएम SA179 सीमलेस कार्बन स्टील ट्यूब | डिजाइन दबाव (ट्यूब): | 4.0 एमपीए (580 पीएसआई) |
|---|---|---|---|
| ट्यूब Od: | 19.05 मिमी | ट्यूब शीट: | SA516 GR.70 + SS309L क्लैड लेयर (विस्फोट-बंधुआ) |
| डिजाइन दबाव (शेल): | 2.5 एमपीए (362 पीएसआई) | सीप: | ASTM SA516 GR.70 कार्बन स्टील |
| चतुर सामग्री: | SA516 GR.70 कार्बन स्टील (25% बाफ़ल कट, खंडीय) | ||
| प्रमुखता देना: | एएसटीएम SA179 सीमलेस कार्बन स्टील ट्यूब,हीट एक्सचेंजर सीमलेस कार्बन स्टील ट्यूब |
||

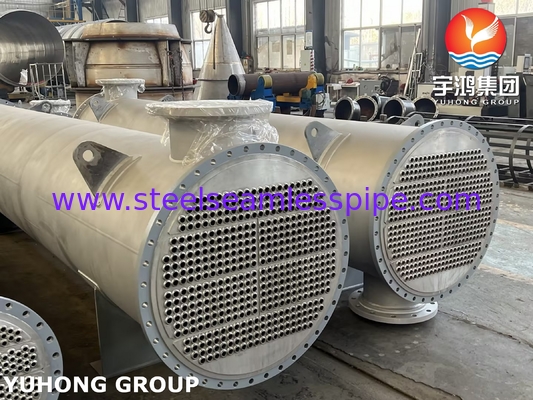

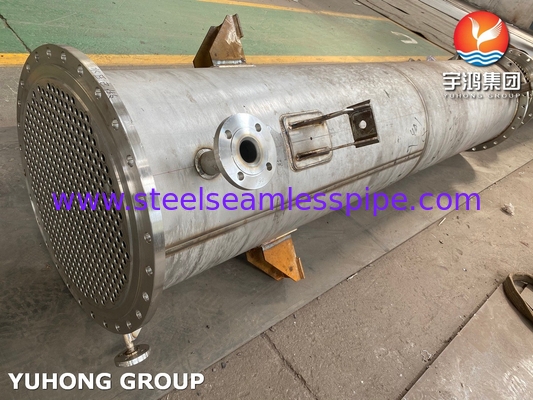

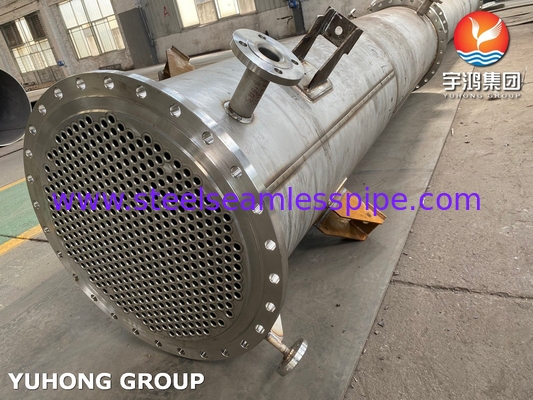

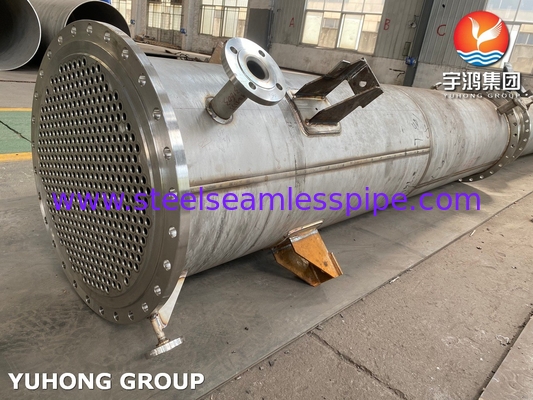

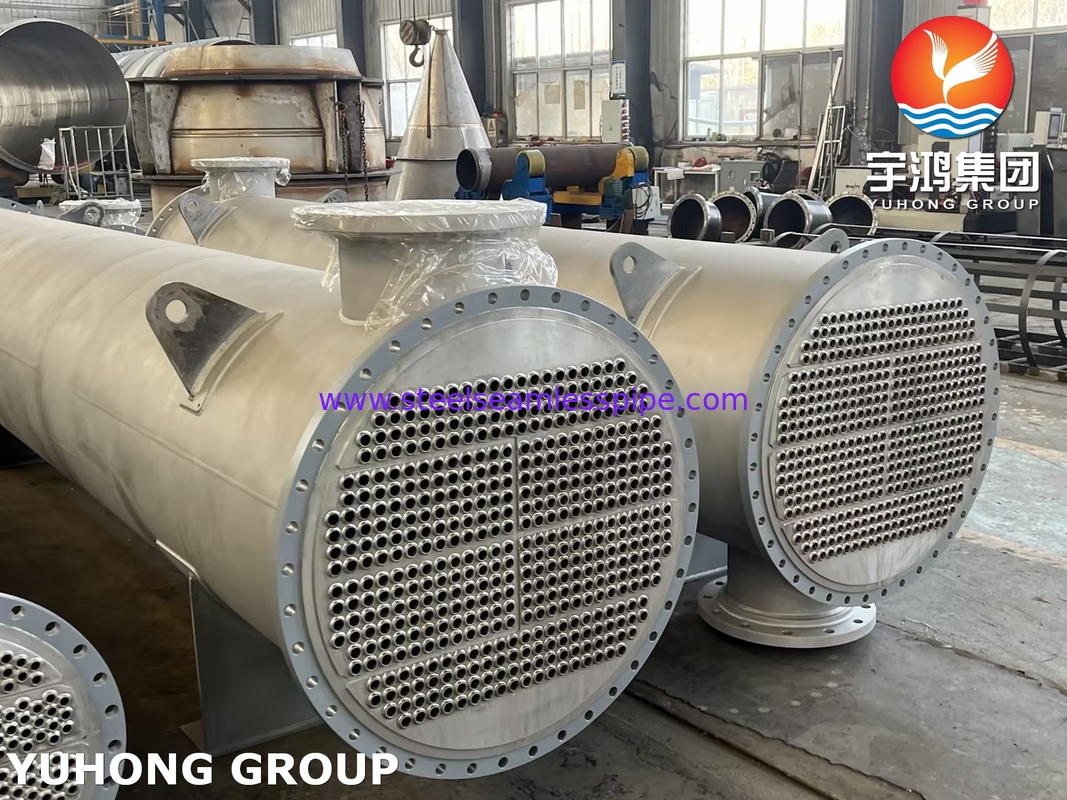

फिक्स्ड ट्यूबशीट शेल और ट्यूब हीट एक्सचेंजर एईएल, बीईएम, एनईएन टाइप टीईएमए क्लास
युहोंग होल्डिंग ग्रुप कंपनी, लिमिटेडऔद्योगिक उपकरणों, जिनमें हीट एक्सचेंजर्स, फायर हीटर, एयर कूलर और उनके महत्वपूर्ण घटक शामिल हैं, के निर्माण और आपूर्ति में एक वैश्विक स्तर पर मान्यता प्राप्त नेता है। दशकों के अनुभव और उच्चतम गुणवत्ता वाले उत्पादों को देने की प्रतिबद्धता के साथ, हम दुनिया भर में विभिन्न उद्योगों के ग्राहकों की सेवा करते हैं। हमारे प्रीमियम प्रस्तावों में से एक है एएसटीएम एसए179 सीमलेस कार्बन स्टील ट्यूब, विशेष रूप से फिक्स्ड ट्यूब शीट हीट एक्सचेंजर्स के लिए डिज़ाइन किया गया है। अपनी उत्कृष्ट तापीय चालकता, स्थायित्व और विश्वसनीयता के लिए प्रसिद्ध, एसए179 सीमलेस ट्यूब कुशल और लंबे समय तक चलने वाले हीट एक्सचेंजर सिस्टम के लिए आदर्श विकल्प हैं।
| तत्व | संरचना (%) |
|---|---|
| कार्बन (सी) | ≤ 0.06 |
| मैंगनीज (एमएन) | 0.27–0.63 |
| फॉस्फोरस (पी) | ≤ 0.035 |
| सल्फर (एस) | ≤ 0.035 |
एसए179 में कम कार्बन सामग्री कार्बाइड वर्षा के जोखिम को कम करती है, जो उत्कृष्ट लचीलापन और वेल्डबिलिटी सुनिश्चित करती है, जबकि उत्कृष्ट तापीय चालकता को बनाए रखती है।
| संपत्ति | मान |
|---|---|
| तन्य शक्ति | ≥ 325 एमपीए (47,000 साई) |
| उपज शक्ति | ≥ 180 एमपीए (26,000 साई) |
| बढ़ाव | ≥ 35% |
| कठोरता | ≤ 72 एचआरबी |
ये यांत्रिक गुण सुनिश्चित करते हैं कि एसए179 सीमलेस ट्यूब उच्च दबाव और तापमान का सामना कर सकते हैं, जबकि संरचनात्मक अखंडता और कुशल गर्मी हस्तांतरण को बनाए रखते हैं।
2. तकनीकी विनिर्देश
| नहीं। | पैरामीटर | विशिष्टता |
| 1 | डिजाइन दबाव (शेल) | 2.5 एमपीए (362 साई) |
| 2 | डिजाइन दबाव (ट्यूब) | 4.0 एमपीए (580 साई) |
| 3 | नोजल मानक | एएनएसआई बी16.5 आरएफ फ्लैंज (क्लास 150/300) |
| 4 | फ्लैंज सामग्री | एएसटीएम ए105 जाली कार्बन स्टील |
| 5 | गास्केट प्रकार | सर्पिल-घाव (एसएस316एल + ग्रेफाइट भराव) |
| 6 | बोल्टिंग | एएसटीएम ए193 बी7 स्टड + ए194 2एच नट |
| 7 | समर्थन | फिक्स्ड सैडल सपोर्ट (एसए516 ग्र.70) |
| 8 | सतह खत्म (शेल) | सैंडब्लास्टेड (एसए 2.5) + एपॉक्सी कोटिंग (≥120 μm) |
| 9 | ट्यूब आंतरिक खत्म | इलेक्ट्रोपॉलिश्ड (रा ≤0.8 μm) |
| 10 | थर्मल दक्षता | ≥95% (स्वच्छ स्थिति) |
| 11 | गर्मी हस्तांतरण गुणांक | 500–1,200 डब्ल्यू/एम²·के (स्टीम वेग के साथ भिन्न होता है) |
| 12 | शेल-साइड दबाव ड्रॉप | ≤0.05 एमपीए (7.25 साई) |
| 13 | ट्यूब-साइड दबाव ड्रॉप | ≤0.1 एमपीए (14.5 साई) |
| 14 | फॉलिंग प्रतिरोध | 0.0002 एम²·के/डब्ल्यू (ट्यूब साइड) / 0.0001 एम²·के/डब्ल्यू (शेल साइड) |
| 15 | अधिकतम भाप प्रवाह दर | 50–200 टी/घंटा |
| 16 | संघनक क्षमता | 10–100 मेगावाट |
| 17 | वेल्डिंग मानक | एएसएमई सेक IX (अनुदैर्ध्य वेल्ड के लिए एसएडब्ल्यू, ट्यूब-टू-ट्यूबशीट जोड़ों के लिए जीटीएडब्ल्यू) |
| 18 | एनडीटी तरीके | 100% आरटी (शेल वेल्ड), पीटी (ट्यूबशीट जोड़), यूटी (क्लैड बॉन्ड अखंडता) |
| 19 | हाइड्रोस्टैटिक परीक्षण | 1.5× डिजाइन दबाव (30 मिनट, शून्य रिसाव) |
| 20 | वायवीय परीक्षण | 1.1× डिजाइन दबाव (हीलियम मास स्पेक्ट्रोमेट्री रिसाव का पता लगाना) |
| 21 | तीसरे पक्ष का निरीक्षण | टीÜवी/एसजीएस गवाह (वैकल्पिक) |
| 22 | प्रमाणन | एएसएमई यू स्टैम्प, पीईडी 2014/68/ईयू, आईएसओ 9001/14001 |
| 23 | स्थापना वातावरण | इनडोर/आउटडोर (आईपी55 सुरक्षा), भूकंपीय क्षेत्र 4 (आईबीसी 2018) |
3. फिक्स्ड ट्यूब शीट हीट एक्सचेंजर डिजाइन
फिक्स्ड ट्यूब शीट हीट एक्सचेंजर्स सबसे आम प्रकार के हीट एक्सचेंजर्स में से एक हैं। उन्हें ट्यूब शीट से स्थायी रूप से जुड़े ट्यूबों के साथ डिज़ाइन किया गया है, जो एक सरल और मजबूत निर्माण प्रदान करता है। एएसटीएम एसए179 सीमलेस कार्बन स्टील ट्यूब अपनी उत्कृष्ट गर्मी हस्तांतरण गुणों और उच्च दबाव और तापमान का सामना करने की क्षमता के कारण इन प्रणालियों के लिए पूरी तरह से उपयुक्त हैं।
लागत प्रभावी डिजाइन:
उच्च दक्षता:
स्थायित्व:
अनुप्रयोगों की विस्तृत श्रृंखला:
4. एएसटीएम एसए179 सीमलेस ट्यूब के अनुप्रयोग
एएसटीएम एसए179 सीमलेस कार्बन स्टील ट्यूब का उपयोग औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जाता है जहां कुशल गर्मी हस्तांतरण आवश्यक है। ये ट्यूब विशेष रूप से उच्च दबाव और तापमान पर संचालित होने वाले फिक्स्ड ट्यूब शीट हीट एक्सचेंजर्स के लिए उपयुक्त हैं।
पेट्रोकेमिकल उद्योग:
बिजली उत्पादन:
तेल और गैस उद्योग:
एचवीएसी सिस्टम:
खाद्य और पेय उद्योग:
रासायनिक प्रसंस्करण:
