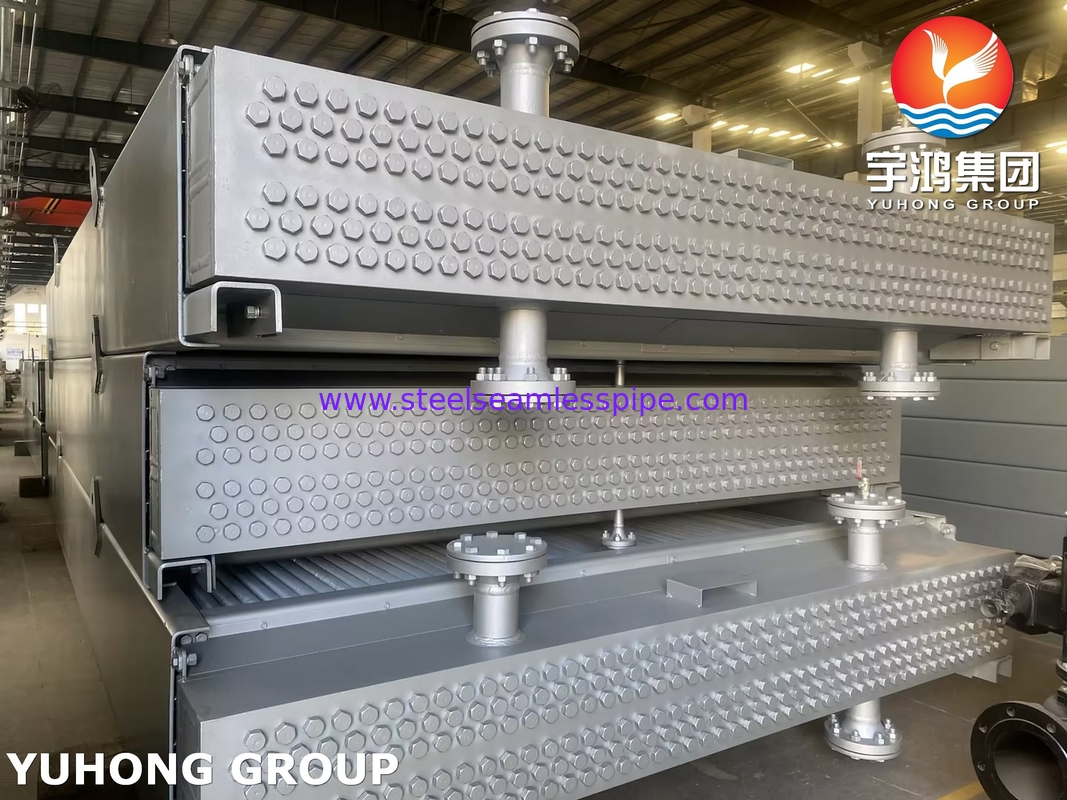

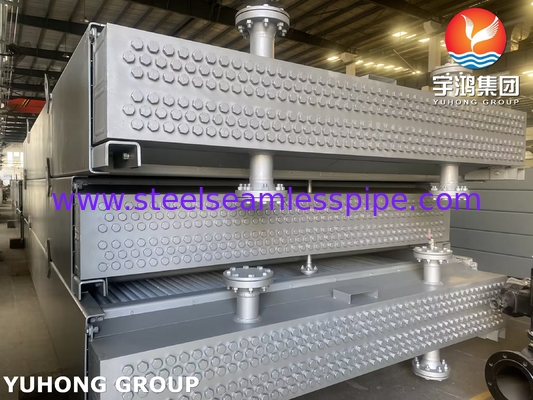

तेल रिफाइनरी सेवाओं के लिए एपीआई 661 एयर कूलर हीट एक्सचेंजर

तेल रिफाइनरी सेवाओं के लिए एपीआई 661 एयर कूलर हीट एक्सचेंजर


एपीआई 661 का दायरा

• लागू होता हैमजबूर या प्रेरित ड्राफ्ट हवा से ठंडा गर्मी एक्सचेंजर.

• कवरयांत्रिक डिजाइन,थर्मल प्रदर्शन, औरपरिचालन आवश्यकताएं.

• करता हैनहींनिम्नलिखित पर लागू होता हैः

  • एचवीएसी प्रणाली।

  • रेफ्रिजरेशन इकाइयां।

  • आंतरिक दहन इंजनों के लिए रेडिएटर


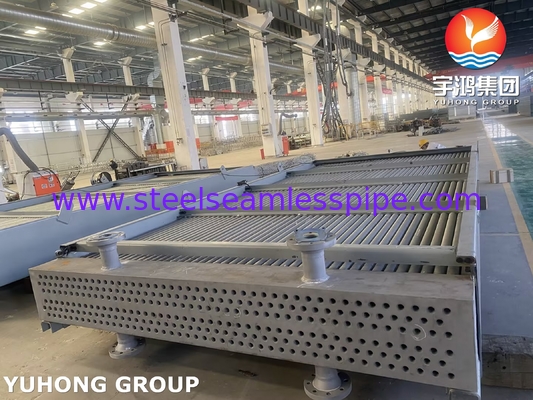

  • ट्यूब बंडल:

    • ट्यूबों में आम तौर परकार्बन स्टील, स्टेनलेस स्टील या मिश्र धातु(जैसे, क्यू/नी, टाइटेनियम) ।

    • में व्यवस्थितक्षैतिज, ए-फ्रेम या वी-फ्रेमविन्यास।

  • प्रशंसक और चालक:

    • विद्युत मोटर, भाप टरबाइन या हाइड्रोलिक ड्राइव।

    • पंखे का व्यास ≤6.7 मी (22 फीट)(बड़े आकारों के लिए विशेष विचार की आवश्यकता होती है) ।

  • हेडर और नोजल:

    • प्रति डिजाइनएएसएमई बीपीवीसी खंड VIII.

    • नोजल को अनुमति देनी चाहिएथर्मल विस्तार.

      सामग्री और संक्षारण संरक्षण

    • पंखुड़ी ट्यूब:

      • क्षारीय वातावरण के लिए एल्यूमीनियम पंख (सबसे आम) या स्टेनलेस स्टील।

    • संरचनात्मक सहायता:

      • कार्बन स्टीलसुरक्षात्मक कोटिंग्स(गल्वानाइजिंग, एपॉक्सी पेंट)

    • संक्षारण अनुदान:

      • न्यूनतम1.5 मिमी (1/16 इंच)जब तक अन्यथा निर्दिष्ट न हो।


        प्रदर्शन और परीक्षण आवश्यकताएं

        ए. थर्मल प्रदर्शन

      • डिजाइन परिवेश का तापमान: आम तौर पर38°C (100°F)जब तक यह निर्दिष्ट न हो।

      • ताप कार्य सत्यापन: विक्रेता को प्रदर्शन की गारंटी देनी होगी।

      • B. यांत्रिक परीक्षण

      • हाइड्रोस्टैटिक परीक्षण:

        • 1.5 × डिजाइन दबावट्यूब और हेडर के लिए।

      • C. निरीक्षण और गुणवत्ता नियंत्रण

      • आयामी जाँच(ट्यूब संरेखण, पंखुड़ी की दूरी) ।

      • विनाशकारी परीक्षण (एनडीटी):

      • रेडियोग्राफी (RT)महत्वपूर्ण वेल्ड के लिए।

      • रंजक प्रवेश (PT) या चुंबकीय कण (MT)सतह दोषों के लिए।

      • • एपीआई 661 बनाम अन्य मानक

          विशेषता	एपीआई 661	आईएसओ 13706	एएसएमई बीपीवीसी
          दायरा	रिफाइनरी एसीएचई	सामान्य एसीएचई	केवल दबाव वाले भाग
          डिजाइन नियम	विस्तृत यांत्रिक एवं ताप	एपीआई 661 के समान	केवल दबाव नियंत्रण
          परीक्षण	हाइड्रो, कंपन, एनडीटी	समान	हाइड्रो और एनडीटी
          सामग्री	क्षरण प्रतिरोधी मिश्र धातु	समान	कोई भी ASME-अनुमोदित















          रेडियोग्राफी (RT)महत्वपूर्ण वेल्ड के लिए।

        • रंजक प्रवेश (PT) या चुंबकीय कण (MT)सतह दोषों के लिए।

      •

      • वायु रिसाव परीक्षण:स्थिरता।
