| उत्पत्ति के प्लेस: | सीएन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME Sec VIII Div.1 + TEMA Class R |
| Model Number: | Shell & Tube Heat Exchanger with Clad Construction |
| Minimum Order Quantity: | 1 SET |
|---|---|
| मूल्य: | बातचीत योग्य |
| Packaging Details: | Weatherproofed with steel skids for ocean freight |
| Delivery Time: | 120 days |
| Payment Terms: | T/T, L/C AT SIGHT |
| आपूर्ति की क्षमता: | 15 सेट / महीना |
| ट्यूब Od: | 19-25 मिमी | ट्यूब: | ASTM A312 TP316L सीमलेस ट्यूब |
|---|---|---|---|
| ट्यूब शीट: | SA516 GR.70 CLAD | शैल व्यास: | 600-2,500 मिमी |
| सीप: | SS316L क्लैड लेयर (3 मिमी) के साथ कार्बन स्टील (ASTM A516 GR.70) | शेल बाहरी: | सैंडब्लास्टेड (एसए 2.5) + एपॉक्सी कोटिंग |
| प्रमुखता देना: | ASTM A312 TP316L सीमलेस ट्यूब,ASTM A516 Gr.70 कार्बन स्टील शेल,हीट एक्सचेंजर सीमलेस ट्यूब |
||

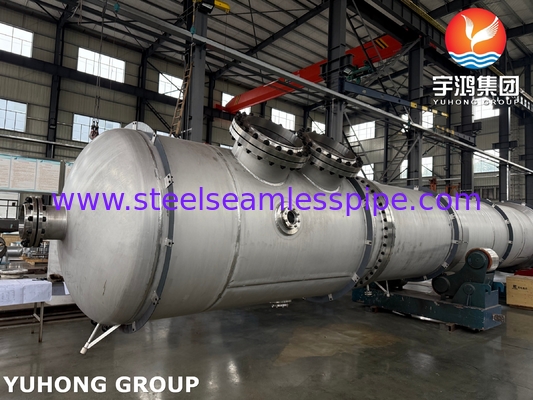

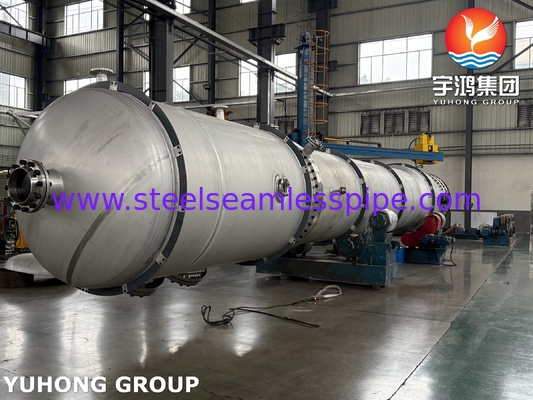

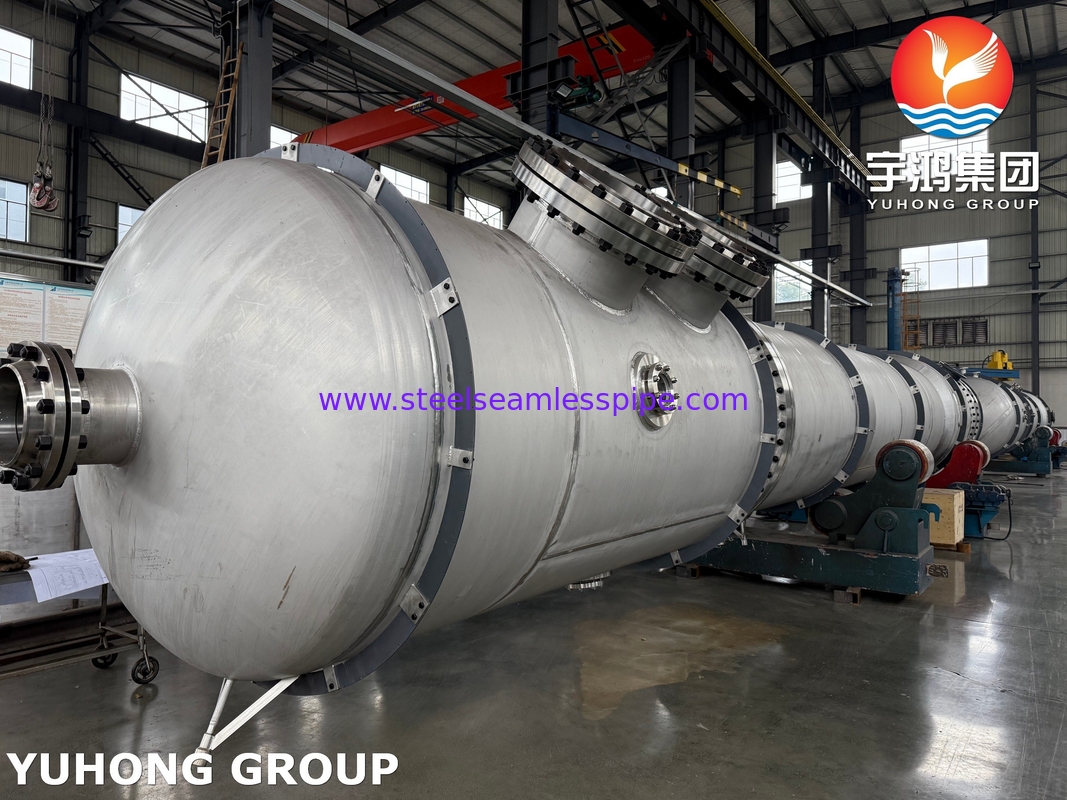

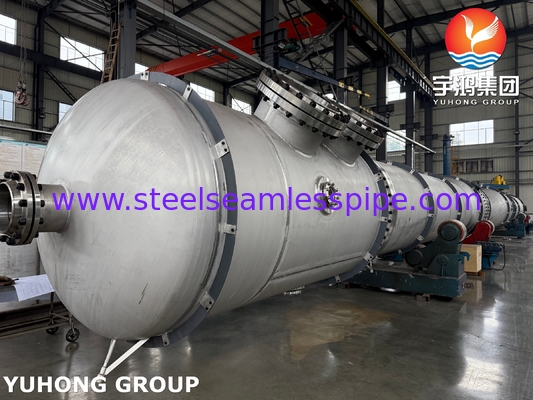

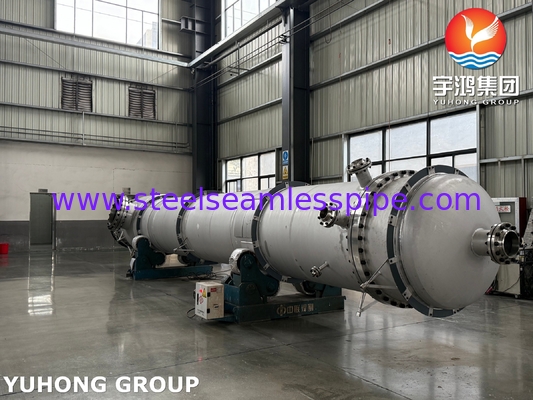

शेल और ट्यूब हीट एक्सचेंजर एपीआई मानक 660, एएसएमई VIII डिवीजन 1, टीईएमए आर क्लास
Yuhong Holding Group Co., Ltdप्रीमियम औद्योगिक उपकरणों का विश्व प्रसिद्ध निर्माता और आपूर्तिकर्ता है, जिसमें हीट एक्सचेंजर, फायर हीटर, एयर कूलर और उनके महत्वपूर्ण घटक शामिल हैं। दशकों के अनुभव के साथ,अत्याधुनिक प्रौद्योगिकी, और गुणवत्ता के लिए प्रतिबद्धता, हम उच्च प्रदर्शन समाधान है कि दुनिया भर में उद्योगों की कठोर मांगों को पूरा प्रदान करते हैं।गर्मी एक्सचेंजर के लिए ASTM A312 TP316L सीमलेस ट्यूबों के साथ ASTM A516 Gr.70 कार्बन स्टील शेलइन हीट एक्सचेंजर को उच्च तापमान और संक्षारक वातावरण में बेहतर प्रदर्शन के लिए डिज़ाइन किया गया है, जिससे वे विभिन्न औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय विकल्प बन जाते हैं।
1एएसटीएम ए 312 टीपी 316 एल रासायनिक संरचना और यांत्रिक गुण
ASTM A312 TP316Lयह एक ऑस्टेनिटिक स्टेनलेस स्टील है जो अपने उत्कृष्ट संक्षारण प्रतिरोध, उच्च शक्ति और उत्कृष्ट वेल्डेबिलिटी के लिए जाना जाता है। टीपी 316 एल में "एल" इसकी कम कार्बन सामग्री को इंगित करता है,जो वेल्डिंग के दौरान कार्बाइड वर्षा को रोकने में मदद करता है, जो अंतरग्रंथिगत संक्षारण के प्रति उत्कृष्ट प्रतिरोध सुनिश्चित करता है।
| तत्व | संरचना (%) |
|---|---|
| कार्बन (सी) | ≤ 0.03 |
| मैंगनीज (Mn) | ≤ 200 |
| फास्फोरस (पी) | ≤ 0.045 |
| सल्फर (S) | ≤ 0.030 |
| सिलिकॉन (Si) | ≤ 0.75 |
| क्रोमियम (Cr) | 16.00 ¢18.00 |
| निकेल (Ni) | 10.00 ¢ 14.00 |
| मोलिब्डेनम (मो) | 2.00 ¥3.00 |
| नाइट्रोजन (एन) | ≤ 0.10 |
मोलिब्डेनम सामग्रीTP316Lक्लोराइड वातावरण में गड्ढों और दरारों के संक्षारण के प्रतिरोध में सुधार करता है, जिससे यह कठोर परिस्थितियों में उपयोग किए जाने वाले हीट एक्सचेंजर ट्यूबों के लिए एक आदर्श सामग्री बन जाती है।
| संपत्ति | मूल्य |
|---|---|
| तन्य शक्ति | ≥ 485 MPa (70,000 psi) |
| उपज शक्ति | ≥ 170 एमपीए (25,000 पीएसआई) |
| लम्बाई | ≥ 35% |
| कठोरता | ≤ 90 HRB |
ये गुण यह सुनिश्चित करते हैं किTP316L सीमलेस ट्यूबउच्च तापमान परिचालन स्थितियों में उत्कृष्ट संक्षारण प्रतिरोध बनाए रखते हुए उत्कृष्ट शक्ति और स्थायित्व प्रदान करते हैं।
2एएसटीएम ए516 ग्रेड 70 कार्बन स्टील शेल
ASTM A516 Gr.70एक कार्बन स्टील ग्रेड है जिसका व्यापक रूप से दबाव वाहिकाओं और हीट एक्सचेंजर शेल के लिए उपयोग किया जाता है। इसके उत्कृष्ट यांत्रिक गुण, कठोरता,और वेल्डेबिलिटी इसे उच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए उपयुक्त बनाते हैं.
| तत्व | संरचना (%) |
|---|---|
| कार्बन (सी) | ≤ 0.30 |
| मैंगनीज (Mn) | 0.85 ¢1.20 |
| फास्फोरस (पी) | ≤ 0.035 |
| सल्फर (S) | ≤ 0.035 |
| सिलिकॉन (Si) | 0.15 ¢ 0.40 |
| संपत्ति | मूल्य |
|---|---|
| तन्य शक्ति | 485 ∼620 एमपीए (70,000 ∼90,000 पीएसआई) |
| उपज शक्ति | ≥ 260 MPa (38,000 psi) |
| लम्बाई | ≥ 21% |
| प्रभाव परीक्षण | -50°C पर पारित |
यह कार्बन स्टील अत्यधिक दबाव और तापमान का सामना करने की क्षमता के कारण हीट एक्सचेंजर के खोल के लिए आदर्श सामग्री है।
3. हीट एक्सचेंजर घटकों के लिए वेल्ड ओवरले प्रक्रिया
वेल्ड ओवरले हीट एक्सचेंजर घटकों की स्थायित्व और संक्षारण प्रतिरोध को बढ़ाने के लिए उपयोग की जाने वाली एक महत्वपूर्ण प्रक्रिया है।एएसटीएम A516 Gr.70 कार्बन स्टील के खोल, के साथ ओवरलेTP316L स्टेनलेस स्टीलजंग और पहनने के खिलाफ अतिरिक्त सुरक्षा प्रदान करता है, जिससे हीट एक्सचेंजर की दीर्घायु और विश्वसनीयता सुनिश्चित होती है।
सामग्री संगतता:
वेल्डिंग प्रक्रिया:
मोटाई:
परीक्षण और निरीक्षण:
ओवरले की प्रक्रिया से शेल का संक्षारण प्रतिरोध बढ़ जाता है, जिससे यह हीट एक्सचेंजर में आक्रामक तरल पदार्थों को संभालने के लिए उपयुक्त हो जाता है।
4एएसटीएम ए३१२ टीपी३१६एल ट्यूबों और एएसटीएम ए५१६ ग्रेड ७० शैल के साथ हीट एक्सचेंजर्स के अनुप्रयोग
के संयोजनTP316L सीमलेस ट्यूबऔरA516 Gr.70 गोलेइन हीट एक्सचेंजर्स को बहुमुखी, टिकाऊ और कुशल बनाता है।
रासायनिक प्रसंस्करण:
पेट्रोकेमिकल उद्योग:
तेल और गैस उद्योग:
विद्युत उत्पादन:
खाद्य एवं पेय उद्योग:
औषधि उद्योग:
इन हीट एक्सचेंजरों का मजबूत निर्माण और संक्षारण प्रतिरोध उच्च है जो लंबे समय तक सेवा जीवन और कठिन वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करता है।
