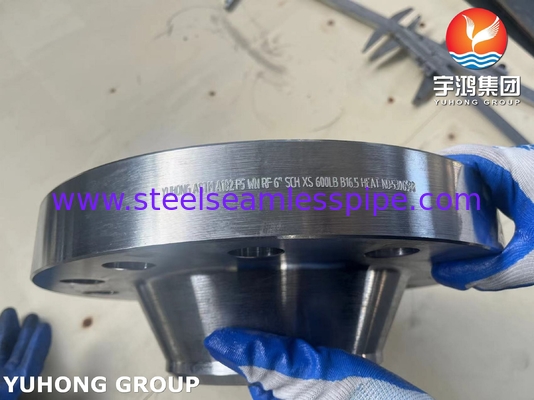

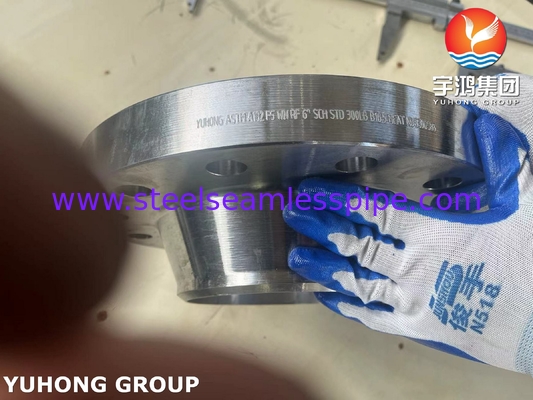

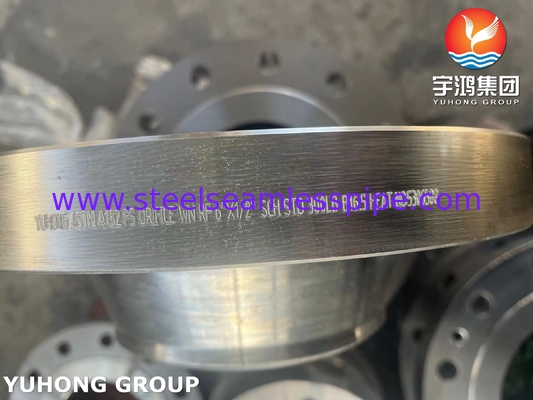

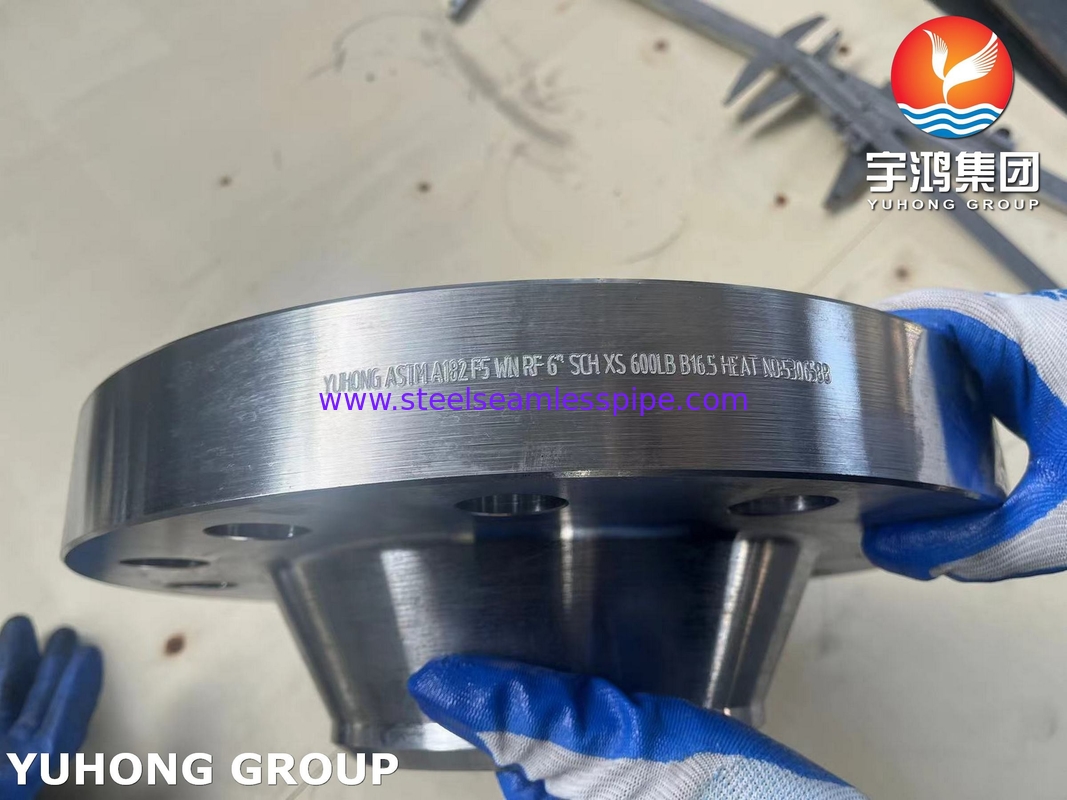

एएसटीएम ए182 एफ5 ओरिफिस वेल्ड नेक आरएफ फ्लैंज बी16.5 उत्कृष्ट उच्च तापमान के लिए

ASTM A182 / ASME SA182 F22 फ्लैंग्स मिश्र धातु स्टील फ्लैंग्स B16.5

एएसटीएम ए182 एफ5 फ्लैंज एक उच्च तापमान और उच्च दबाव कनेक्शन भाग है जो 5% क्रोमियम-0.5% मोलिब्डेनम (5Cr-0.5Mo) मिश्र धातु स्टील से गढ़ा गया है, जो एएसएमई बी 16 का अनुपालन करता है।5 मानक और -29°C से 593°C तक चरम कार्य परिस्थितियों के लिए उपयुक्त हैसामान्यीकरण और टेम्परिंग उपचार के माध्यम से, इसमें उत्कृष्ट उच्च तापमान क्रॉप शक्ति, हाइड्रोजन संक्षारण प्रतिरोध और अच्छी वेल्डेबिलिटी है।यह व्यापक रूप से तेल शोधन उत्प्रेरक क्रैकिंग जैसे प्रमुख प्रणालियों में प्रयोग किया जाता है, हाइड्रोप्रोसेसिंग और उच्च तापमान वाले भाप पाइपलाइन।यह उच्च तनाव और हाइड्रोजन युक्त मध्यम वातावरण का सामना कर सकता है और मध्यम तापमान और उच्च दबाव पाइपलाइन कनेक्शन के लिए एक आदर्श विकल्प है जो लागत और प्रदर्शन को संतुलित करता है.

F5 और अन्य मिश्र धातु इस्पात ग्रेड में क्या अंतर है?

F5 (5Cr-0.5Mo): इसमें 5% क्रोमियम (Cr) और 0.5% मोलिब्डेनम (Mo) होता है, जिसमें हाइड्रोजन संक्षारण प्रतिरोध और मध्यम तापमान की ताकत पर ध्यान केंद्रित किया जाता है।

अन्य साधारण मिश्र धातु स्टील्स:

F11 (1.25Cr-0.5Mo): कम क्रोमियम, कम लागत, लेकिन कमजोर उच्च तापमान प्रदर्शन।

F22 (2.25Cr-1Mo): उच्च मोलिब्डेनम सामग्री, F5 की तुलना में बेहतर क्रॉप प्रतिरोध, लेकिन हाइड्रोजन संक्षारण प्रतिरोध थोड़ा खराब।

F91 (9Cr-1Mo-V): अतिरिक्त वैनेडियम (V), उच्च तापमान प्रतिरोध (≤650°C) और भाप ऑक्सीकरण प्रतिरोध

मिश्र धातु स्टील A182 F5 फ्लैंग्स की तापमान सीमा क्या है?

न्यूनतम संचालन तापमानः -29°C (प्रभाव कठोरता परीक्षण की आवश्यकताओं को पूरा करने की आवश्यकता है, जैसे कि चारपी वी-नोच परीक्षण) ।

दीर्घकालिक संचालन तापमानः ≤593°C (पारंपरिक डिजाइन तापमान)

अल्पावधि पीक तापमानः ≤650°C (सामग्री के प्रदर्शन में गिरावट से बचने के लिए समय को नियंत्रित करने की आवश्यकता है) ।

ASTM A182F5 फ्लैंज रासायनिक संरचना और गुण

मिश्र धातु स्टील F5 फ्लैंग्स के रासायनिक गुण

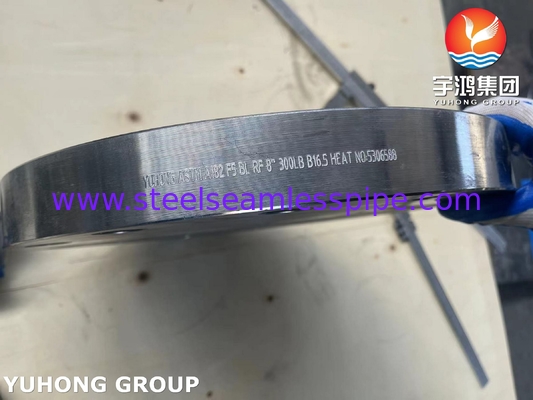

मिश्र धातु इस्पात ASTM A182 F5 अंधे फ्लैंग्स के यांत्रिक गुण

एएसटीएम ए182 एफ5 फ्लैंज अनुप्रयोग

1पावर और एनर्जी पावर स्टेशन बॉयलर सिस्टम सुपरहीटर/रिहीटर कनेक्टरः उच्च तापमान वाले धुआं गैस वातावरण में तन्यता बनाए रखना।

कार्बन स्टील की तुलना में, स्लिप प्रतिरोध 3 गुना बढ़ जाता है, जिससे पाइपलाइन प्रणाली का जीवनकाल बढ़ जाता है।

2पेट्रोकेमिकल उच्च तापमान क्रैकिंग इकाई हाइड्रोप्रोसेसिंग

3रासायनिक और औषधीय गर्म तेल परिसंचरण प्रणाली

316 स्टेनलेस स्टील की तुलना में कम लागत, और उच्च तापमान पर बेहतर शक्ति।

4. जहाज निर्माण और समुद्री इंजीनियरिंग उच्च तापमान वाली भाप विद्युत प्रणाली द्रवीकृत प्राकृतिक गैस (एलएनजी) उपकरण
