| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASTM A182 F5 मिश्र धातु स्टील WNRF निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुड केस / पैलेट |
| प्रसव के समय: | सात दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| Product Name: | Alloy Steel Flange | Dimensions: | ANSI Flange, ASME Flange, BS Flange, DIN Flanges, EN Flange |
|---|---|---|---|
| Standard: | ASTM A182 / ASME SA182 | Material: | F5, F9, F11, F12, F22, F91 |
| OD: | 1/2" to 48" | Class: | 150# 300# 600# 900# 1500# |
| WT: | Sch 5S to Sch XXS | Surface: | FF, RF, RTJ |
| Type: | Orifice Flange, Slip-on, Blind, Weldneck, Long Weldneck, SW Flange | ||

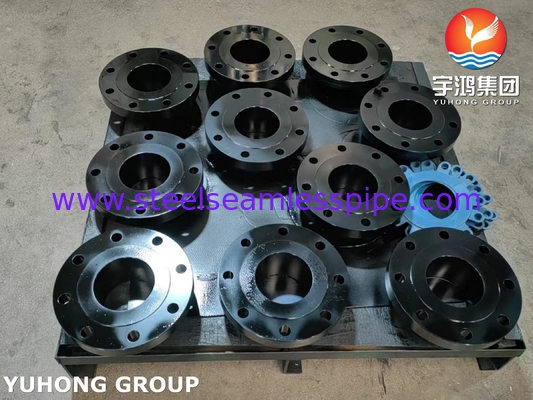

| प्रमुखता देना: | ASTM A182 F5 वेल्ड नेक फ्लैंज,काले रंग का लेपित वेल्ड नेक फ्लैंज,फोल्ड वेल्ड नेक फ्लैंज |
||

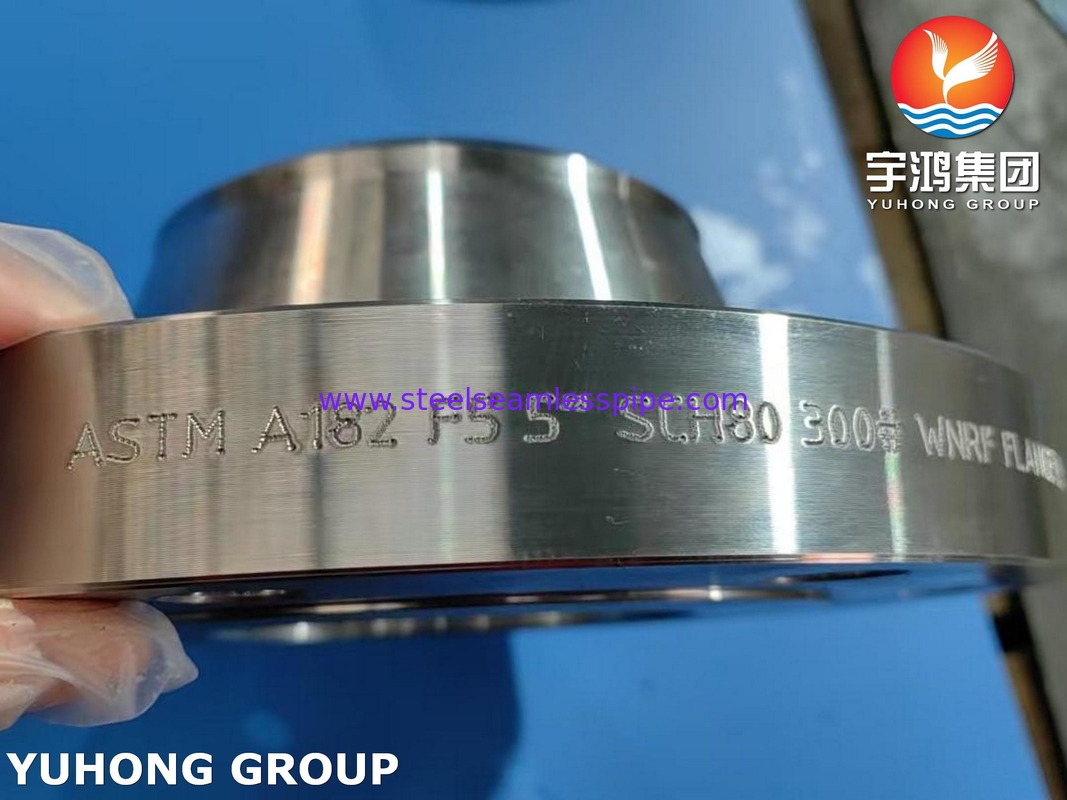

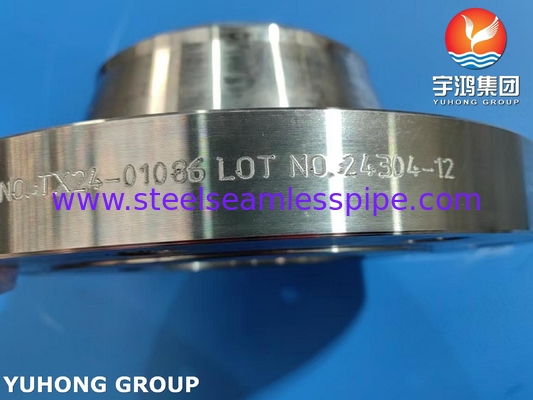

ASTM A182 F5 मिश्र धातु स्टील फोर्ज फ्लैंज B16.5 WNRF उद्योग के लिए फ्लैंज
ASTM A182 F5 WNRF फ्लैंजवेल्ड नेक राइज्ड फेस फ्लैंज को संदर्भित करता है, एक डिजाइन जहां फ्लैंज की गर्दन पाइप से वेल्डेड होती है,और सीलिंग सतह को थोड़ा ऊपर उठाया गया है (उच्च चेहरा) गैसकेट संपीड़न और रिसाव की रोकथाम को बढ़ाने के लिएयह उच्च तापमान और उच्च दबाव पाइपिंग प्रणालियों में उपयोग किया जाने वाला एक विशेष घटक है।निर्माण प्रक्रिया--कास्ट विकल्पों की तुलना में बेहतर संरचनात्मक अखंडता सुनिश्चित करने के लिए फोर्जिंग के माध्यम से निर्मित।एएसएमई बी165आयामों और दबाव के लिए (वर्ग 150-2500) ।
समान ग्रेडों के साथ तुलना
ASTM A182 F5 बनाम F9/F11:
F9: अत्यधिक तापमान पर बेहतर ऑक्सीकरण प्रतिरोध के लिए उच्च क्रोमियम (8% 10%) ।
F11: F5 के समान लेकिन बढ़ी हुई क्रॉप शक्ति के लिए अतिरिक्त वेनेडियम के साथ.
एएसटीएम ए१०५ बनाम ए१८२ एफ५: A105 (कार्बन स्टील) सस्ता है लेकिन 425°C (800°F) से ऊपर के उच्च तापमान अनुप्रयोगों के लिए अनुपयुक्त है।
ASTM A182 F5 मिश्र धातु स्टील फ्लैंज रासायनिक संरचना
| ग्रेड | सी | एमएन | हाँ | एस | पी | सीआर | मो |
| A182 F5 | 0.15 | 0.3 ️ 06 | 0.5 | 0.03 | 0.03 | 4 ¢ 6 | 0.044 ¢ 0.65 |
ASTM A182 F5 मिश्र धातु स्टील फ्लैंज के यांत्रिक गुण
| ग्रेड | तन्य शक्ति (एमपीए) | उपज शक्ति (एमपीए) | लम्बाई % |
| A182 F5 | 275 | 485 | 20 |
विस्तृत विनिर्माण प्रक्रिया
फोर्जिंग:~1200°C (2192°F) तक गरम किया जाता है, अनाज परिष्करण के लिए बंद-मृत्यु फोर्जिंग के माध्यम से आकार दिया जाता है।
ताप उपचार:
सामान्यीकरणःसूक्ष्मसंरचना को परिष्कृत करने के लिए 900°950°C (1652°1742°F) तक गर्म किया जाता है।
प्रबलित करना:650-700°C (1202-1292°F) तक पुनः गरम किया जाता है, फिर तनाव को कम करने और कठोरता बढ़ाने के लिए हवा से ठंडा किया जाता है।
मशीनिंग:सीएनसी-मशीन ASME B16.5 सहिष्णुता के लिए (जैसे, छेद व्यास ± 0.8 मिमी, चेहरे की समतलता < 0.2 मिमी) ।
सतह परिष्करणःइष्टतम गास्केट सील के लिए उठाया चेहरा (आरएफ) serrations (125 ¢ 250 μin आरएमएस) ।
स्थापना और रखरखाव
संरेखण: वेल्ड नेक फ्लैंग्स को वेल्डिंग के दौरान तनाव एकाग्रता से बचने के लिए सटीक संरेखण की आवश्यकता होती है।
बोल्ट सख्त करना: उपयोगASME PCC-1 दिशानिर्देशएक समान गैसकेट संपीड़न सुनिश्चित करने के लिए बोल्ट टोक़ अनुक्रमों के लिए।
सेवा में निगरानी: लक्षणों के लिए नियमित जांचफिसलने, दरारें या गड्ढेउच्च तापमान/दबाव प्रणालियों में।
उद्योग-विशिष्ट अनुप्रयोग
तेल और गैसःउच्च दबाव पाइपलाइनों में कच्चे तेल की माप (उदाहरण के लिए, एपीआई 14.3/एजीए-3 मानक) ।
विद्युत उत्पादन:टरबाइनों में भाप प्रवाह माप (ASME PTC 6 के अनुरूप) ।
पेट्रोकेमिकलःएथिलीन/क्रैकर यूनिट फ़ीड लाइनें (हाइड्रोजन भ्रष्ट होने के लिए प्रतिरोधी)
परमाणु:सहायक शीतलन प्रणाली (ASTM A182 F5 प्राथमिक लूपों के लिए नहीं है, लेकिन माध्यमिक सर्किट में उपयोग किया जाता है) ।
