| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम SA266 GR.2N |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | पैलेट, प्लाईवुड केस |
| प्रसव के समय: | सात दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| STANDARD: | ASTM A266 ,ASME SA266 | MATERIAL: | GR.2N |
|---|---|---|---|
| USAGE: | HEAT EXCHANGER PART | TEST: | PT,UT |
| TYPE: | FORGED | SIZE: | 1/2" - 48" |
| प्रमुखता देना: | एएसटीएम A266 हीट एक्सचेंजर के भाग,ASME SA266 हीट एक्सचेंजर पार्ट्स,हीट एक्सचेंजर चैनल कवर फ्लैंज |
||

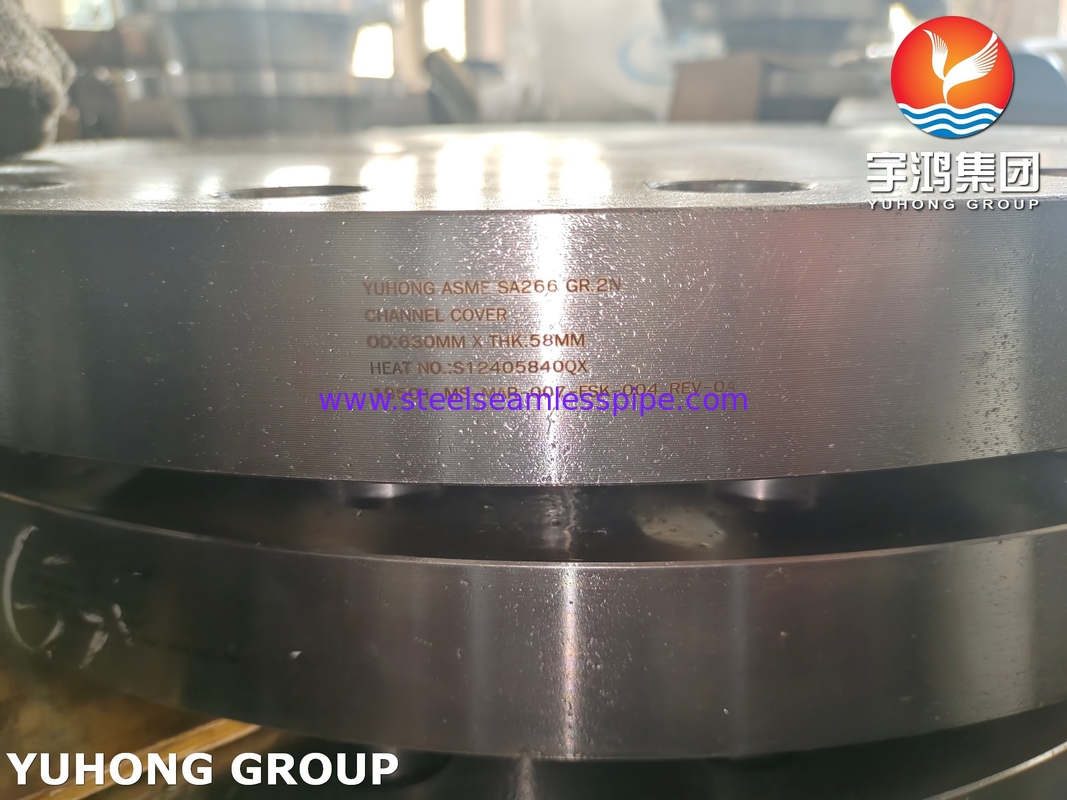

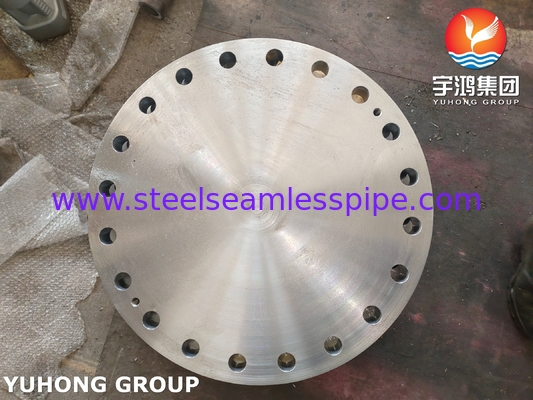

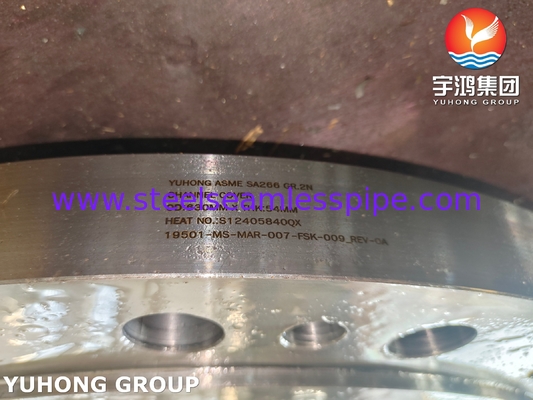

हीट एक्सचेंजर पार्ट्स ASTM A266 ASME SA266 GR.2N चैनल कवर फ्लैंज
परिभाषा:
चैनल कवर एक कवर या कवरिंग है जिसका उपयोग उपकरण में चैनलों (जैसे द्रव चैनलों, केबल चैनलों या यांत्रिक संरचना चैनलों) को बंद करने या बचाने के लिए किया जाता है।इसका व्यापक रूप से औद्योगिक उपकरणों में प्रयोग किया जाता हैइसका मुख्य कार्य विदेशी वस्तुओं के प्रवेश को रोकना, परिचालन सुरक्षा सुनिश्चित करना या प्रणाली की सील बनाए रखना है।
मुख्य कार्य:
1सुरक्षाः
- बाहरी प्रदूषकों जैसे धूल, मलबे और तरल पदार्थों को नहर के अंदर प्रवेश करने से रोकें।
- कर्मियों को आकस्मिक रूप से खतरनाक क्षेत्रों (जैसे घूर्णन भागों, उच्च तापमान या विद्युत घटकों) को छूने से रोकें।
2सील करना:
- तरल पदार्थ प्रणालियों (जैसे पंप और वाल्व) में, चैनल कवर यह सुनिश्चित करता है कि लीक को रोकने के लिए चैनल सील हो।
- विद्युत उपकरणों में, यह धूल और पानी की सुरक्षा प्रदान करता है (जैसे आईपी सुरक्षा ग्रेड) ।
3संरचनात्मक सहायता:
- कुछ डिजाइनों में, नहर की कठोरता या स्थिरता को बढ़ाने के लिए कवर का उपयोग संरचनात्मक घटक के रूप में किया जा सकता है।
सामान्य अनुप्रयोग परिदृश्यः
1पंप और कंप्रेसर
- द्रव के इनपुट और आउटपुट चैनलों को कवर करें ताकि आंतरिक इम्पेलर या असर (जैसे एक केन्द्रापसारक पंप के वॉल्यूट चैनल कवर) को सील और सुरक्षित किया जा सके।
2. हीट एक्सचेंजर:
- गर्मी के नुकसान या दूषित होने से बचने के लिए शीतलक या हीट माध्यम के प्रवाह चैनल को बंद करें।
3विद्युत उपकरण:
- केबल नलिकाओं या नियंत्रण अलमारियों के कवर केबलों की सुरक्षा और सुरक्षा मानकों को पूरा करने के लिए।
4भवन और अवसंरचना:
- बंद होने या अजनबी पदार्थों के प्रवेश को रोकने के लिए जल निकासी नहरों और वेंटिलेशन नलिकाओं के कवर।
5मैकेनिकल उपकरण:
- सुरक्षित संचालन सुनिश्चित करने के लिए उपकरण जैसे कि मशीन टूल्स और कन्वेयर बेल्ट के सुरक्षात्मक कवर।
सामग्री और डिजाइनः
सामग्रीः
- धातुः स्टेनलेस स्टील (जंग प्रतिरोधी), एल्यूमीनियम (हल्के वजन), कार्बन स्टील (उच्च शक्ति) ।
| पद | ASTM A266 के लिए रासायनिक आवश्यकताएं, % | ||
| ग्रेड 1 और 2 | ग्रेड 3 | ग्रेड 4 | |
| सी | ≤ 0.30 | ≤ 0.35 | ≤ 0.30 |
| एमएन | 0.40 ~ 105 | 0.80 ~ 1.35 | 0.80 ~ 1.35 |
| पी | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
| एस | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
| हाँ | 0.15 ~ 0.35 | 0.15 ~ 0.35 | 0.15 ~ 0.35 |
| खिंचाव आवश्यकताएं |
ग्रेड 1 | ग्रेड 2 और 4 | ग्रेड 3 |
|---|---|---|---|
| टी.एस. मिन. ksi [Mpa] |
60 से 85 [415-585] |
70~95 [485~655] |
75~100 [५१५-६९०] |
| Y.S. न्यूनतम ksi [Mpa] |
30 [205] |
36 [२५०] |
37.5 [२६०] |
| EL. in 2" या [62.5 मिमी] मि. % |
23 [21] |
20 [18] |
19 [17] |
|
आरओए मि. % |
38 | 33 | 30 |
डिजाइन विशेषताएंः
- हटाने योग्य डिजाइन (आसान रखरखाव और निरीक्षण के लिए) ।
- सीलिंग गास्केट या स्नैप-ऑन संरचना के साथ (बढ़ाया सीलिंग) ।
पारदर्शी खिड़की (आंतरिक परिचालन स्थिति का अवलोकन करने के लिए) ।
संबंधित मानक:
- औद्योगिक उपकरण: ASME B31.3 (प्रक्रिया पाइपिंग), ISO 13857 (मैकेनिकल सुरक्षा सुरक्षा)
विद्युत सुरक्षाः आईईसी 60529 (आईपी सुरक्षा ग्रेड) ।
- भवनः EN 1433 (निकास नहर कवर के लिए भार मानक)
चयन संबंधी विचार:
1पर्यावरणीय परिस्थितियाँः संक्षारण प्रतिरोध (रासायनिक वातावरण), उच्च तापमान प्रतिरोध (बॉयलर प्रणाली) ।
2लोड आवश्यकताएं: कर्मियों के दमन या उपकरण के दबाव (जैसे औद्योगिक फर्श चैनल कवर) का सामना करने की आवश्यकता है।
3रखरखाव सुविधाः क्या निरीक्षण के लिए इसे बार-बार अलग करने की आवश्यकता है?
4अनुपालनः उद्योग सुरक्षा और गुणवत्ता प्रमाणन (जैसे सीई, यूएल) का अनुपालन करता है।
उदाहरण:
- केन्द्रापसारक पंप चैनल कवरः आमतौर पर स्टेनलेस स्टील में डाला जाता है, जो बोल्टों से तय होता है, जिसमें तरल लीक होने से रोकने के लिए अंदर से एक सील एम्बेडेड होती है।
- केबल ट्रॉफ कवरः स्लिप विरोधी बनावट के साथ हल्के प्लास्टिक या धातु सामग्री, दैनिक रखरखाव के दौरान जल्दी से खोलने के लिए आसान।
