| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS |
| मॉडल संख्या: | ASTM A266 GR.2N कार्बन स्टील बॉडी निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| पैकेजिंग विवरण: | प्लाई लकड़ी के मामले / फूस |
| प्रसव के समय: | सात दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| उत्पाद का नाम: | शरीर निकला हुआ किनारा | मानक: | एएसटीएम ए266, एएसएमई एसए266 |
|---|---|---|---|
| आकार: | गोल | सामग्री: | जीआर.2एन |
| आकार: | कस्टम कर सकते हैं | प्रक्रिया: | फोर्जिंग, ड्रिलिंग, मशीनिंग |
| आवेदन: | ट्यूबलर हीट एक्सचेंजर, बॉयलर, प्रेशर वेसल, स्टीम टर्बाइन, बड़े सेंट्रल एयर कंडीशनिंग आदि। | ||
| प्रमुखता देना: | एएसएमई कार्बन स्टील फोर्जिंग बॉडी फ्लैंज,ASME SA266 Gr.2N बॉडी फ्लैंज,दबाव पोत के लिए शरीर फ्लैंज |
||

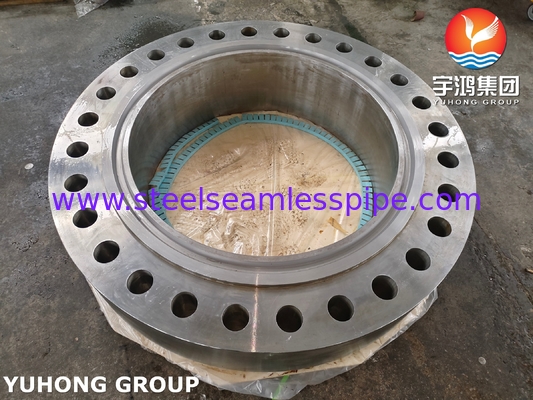

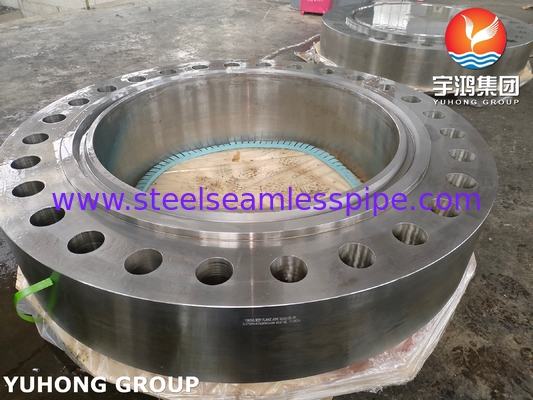

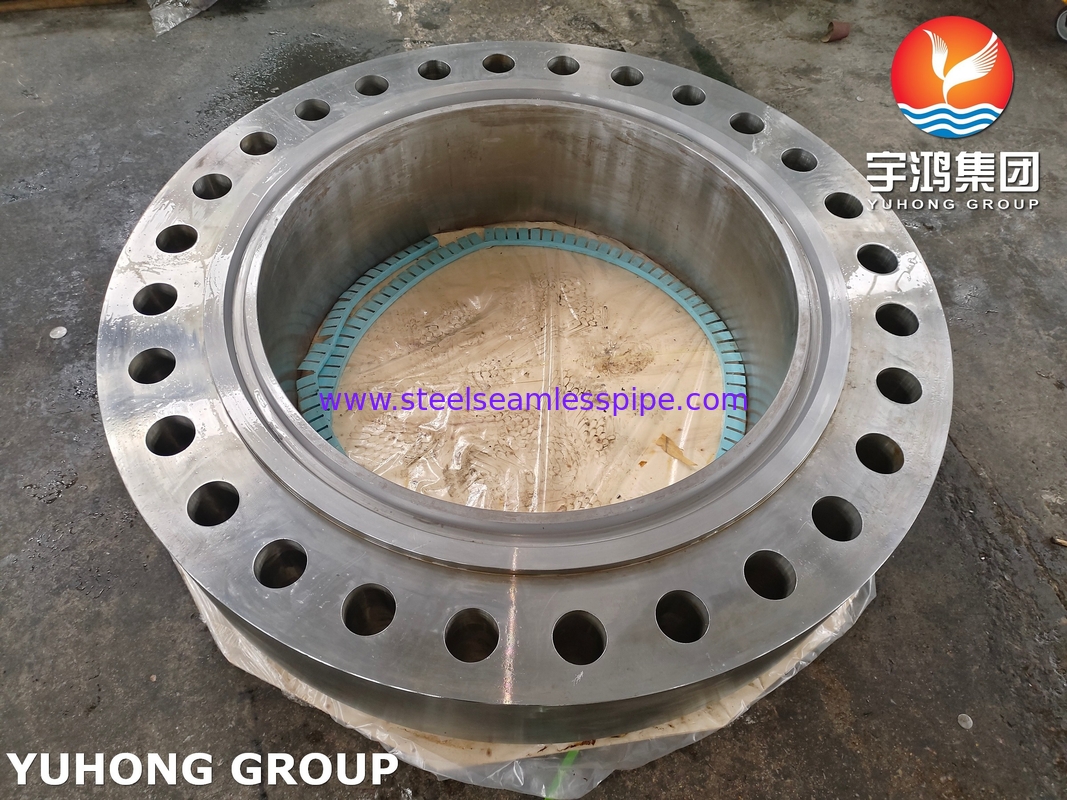

ASTM A266 / ASME SA266 Gr.2N दबाव पोत के लिए फोल्ड कार्बन स्टील बॉडी फ्लैंज
एतराशी हुई बॉडी फ्लैंजएक महत्वपूर्ण घटक है जिसका उपयोग पाइप सिस्टम, दबाव वाहिकाओं या मशीनरी में सुरक्षित, लीक-प्रूफ सील सुनिश्चित करते हुए उपकरणों (जैसे, पाइप, वाल्व, पंप) के वर्गों को जोड़ने के लिए किया जाता है।शब्द "शरीर flange" अक्सर मुख्य संरचनात्मक flange है कि एक बड़ी विधानसभा का हिस्सा बनाता है को संदर्भित करता है, जैसे कि पंप, कंप्रेसर या दबाव पोत का आवरण।
फोर्जिंग प्रक्रिया: धातु (उदाहरण के लिए, कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील) को अत्यधिक दबाव और गर्मी के तहत आकार देकर बनाया जाता है, फोर्जिंग धातु की अनाज संरचना को संरेखित करती है, ताकत और तनाव प्रतिरोध को बढ़ाती है,क्षरण, और तापमान में उतार-चढ़ाव।
प्रमुख विशेषताएं: उच्च स्थायित्व, एकरूपता और उच्च दबाव/तापमान वातावरण के लिए उपयुक्तता, कास्ट या प्लेट-कट फ्लैंग्स की तुलना में।
फोल्ड बॉडी फ्लेन्जकनेक्शन बिंदुउच्च दबाव या उच्च तापमान प्रणालियों में। वे निम्नलिखित के लिए डिज़ाइन किए गए हैंः
पाइपों, वाल्वों या मशीनरी के भागों को जोड़ना।
रखरखाव या मरम्मत के लिए आसानी से अलग करने की अनुमति दें।
अत्यधिक यांत्रिक तनाव, संक्षारण और ताप चक्र का सामना करता है।
ट्यूबशीट की सामग्री के ग्रेड
| सामग्री का प्रकार | के अनुसार तकनीकी आवश्यकताएं |
| डुप्लेक्स स्टेनलेस स्टील | ASTM/ASME SA182 F44, F45, F51, F53, F55, F60, F61 |
| स्टेनलेस स्टील | ASTM/ASME SA182 F304,304L,F316,316L, F310, F317L, F321, F347 |
| कार्बन स्टील | ASTM/ASME A105, A350 LF1, LF2, A266, A694, A765 Gr.2 |
| मिश्र धातु स्टील | ASTM/ASME SA182 F1, F5, F9, F11, F12, F22, F51, A350-LF3 |
| टाइटेनियम | ASTM/ASME SB381, Gr.1, ग्र.2, ग्र.5, ग्र.7, ग्र.12, ग्र.16 |
| तांबा निकेल | ASTM/ASME SB151, UNS 70600 ((Cu-Ni 90/10), 71500 ((Cu-Ni 70/30) |
| पीतल, अल-पीतल | ASTM/ASME SB152 UNS C10100, C10200,C10300,C10800,C12200 |
| निकेल मिश्र धातु | ASTM/ASME SB169, SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600, UNS 6601, UNS 6625 |
| मिश्र धातु 20 | ASTM/ASME SB472 UNS 8020 |
| हैस्टेलॉय | ASTM/ASME SB564, UNS10276 (C 276) |
| क्लैडेड सामग्री | ASTM/ASME SB898, SB263, SB264 या उससे अधिक धमाकेदार आवरण, 2 में 1 या 3 में 1 सामग्री बनाने के लिए |
| टाइटेनियम-स्टील, निकेल-स्टील, टाइटेनियम-कॉपर, स्टेनलेस स्टील- कार्बन स्टील, मिश्र धातु- स्टील आदि |
रासायनिक संरचना की आवश्यकताएं
| पद | ASTM A266 के लिए रासायनिक आवश्यकताएं, % | ||
| ग्रेड 1 और 2 | ग्रेड 3 | ग्रेड 4 | |
| सी | ≤ 0.30 | ≤ 0.35 | ≤ 0.30 |
| एमएन | 0.40 ~ 105 | 0.80 ~ 1.35 | 0.80 ~ 1.35 |
| पी | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
| एस | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
| हाँ | 0.15 ~ 0.35 | 0.15 ~ 0.35 | 0.15 ~ 0.35 |
ताप उपचार
फोर्जिंग के बाद और गर्मी उपचार के लिए पुनः गर्म करने से पहले, ASTM A266 के अनुसार फोर्जिंग को इस तरह से ठंडा किया जाना चाहिए कि क्षति को रोका जा सके और परिवर्तन पूरा हो सके।सभी एएसटीएम ए 266 फोर्जिंग चार प्रक्रियाओं में से एक द्वारा गर्मी उपचार किया जाना चाहिए: एनीलिंग, नॉर्मलाइजिंग, नॉर्मलाइजिंग और टेम्परिंग, या तरल बुझाने और टेम्परिंग। जब टेम्परिंग की जाती है, तो इसे सबक्रिटिकल तापमान पर किया जाना चाहिए, लेकिन 1100°F [595°C] से कम नहीं।
"एन" "सामान्यीकरण" को संदर्भित करता है, जो कि सामग्री के यांत्रिक गुणों को बढ़ाने के लिए एक गर्मी उपचार प्रक्रिया है, जैसे कि इसकी ताकत और कठोरता।सामग्री को एक विशिष्ट तापमान तक गर्म किया जाता हैयह प्रक्रिया अनाज की संरचना को परिष्कृत करने, एकरूपता में सुधार करने और सामग्री में आंतरिक तनाव को कम करने में मदद करती है।
फोल्डेड फ्लैंग्स के फायदे
शक्ति: फोल्ड अनाज संरचना के कारण बेहतर यांत्रिक गुण।
सुरक्षा: महत्वपूर्ण प्रणालियों में रिसाव या विफलताओं का जोखिम कम हो जाता है।
सटीकता: उचित संरेखण के लिए तंग आयामी सहिष्णुता।
दीर्घायु: थकान, रेंगने और थर्मल साइक्लिंग के लिए प्रतिरोधी।
आवेदन
कठोर परिस्थितियों में विश्वसनीयता की आवश्यकता वाले उद्योगों में फोल्डेड बॉडी फ्लैंज का व्यापक रूप से उपयोग किया जाता है:
तेल एवं गैस: पाइपलाइन कनेक्शन, कुएं, रिफाइनरी उपकरण।
रासायनिक/पेट्रोकेमिकल: रिएक्टर, हीट एक्सचेंजर और भंडारण टैंक।
विद्युत उत्पादन: बॉयलर, टर्बाइन और स्टीम सिस्टम।
समुद्री/ऑफशोर: समुद्र के नीचे पाइपलाइन और जहाज के सिस्टम।
