| उत्पत्ति के प्लेस: | चीनी |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME ,PED, API , ABS, LR, DNV, GL , BV, CCS |
| मॉडल संख्या: | ASTM A105, नरम लोहा |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई वुडन केस |
| प्रसव के समय: | सात दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| नाम: | अंगूठी संयुक्त गास्केट आर-आठकोणीय | STANDARD: | ASTM A105, ASME SA105,SOFT IRON |
|---|---|---|---|
| आकार: | 1/2 "से 24" | कक्षा: | 150 पाउंड से 2500 पाउंड |
| प्रमुखता देना: | 1500LB स्टील फ्लैंज,आर-ऑक्टागोनल स्टील फ्लैंज,नरम लोहे का स्टील फ्लैंज |
||

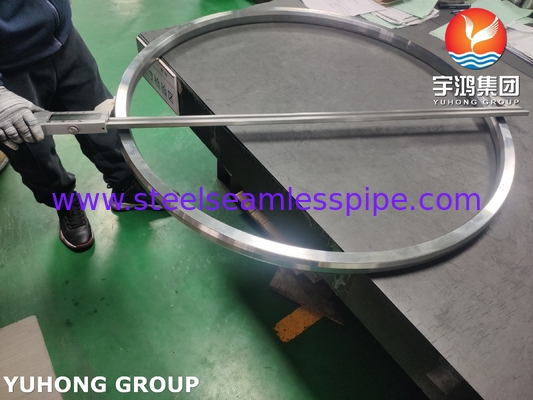

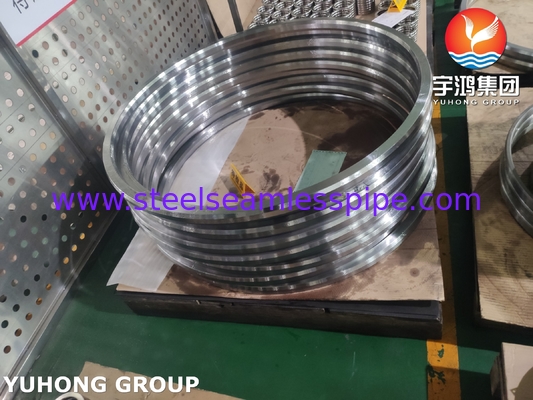

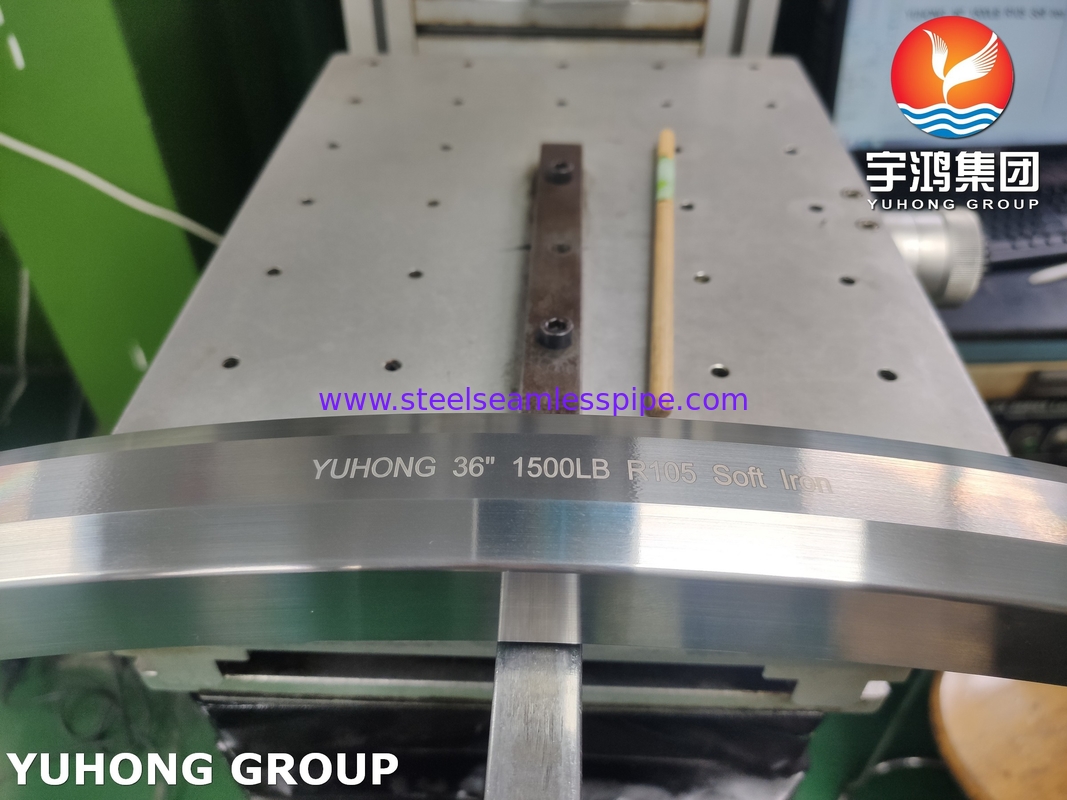

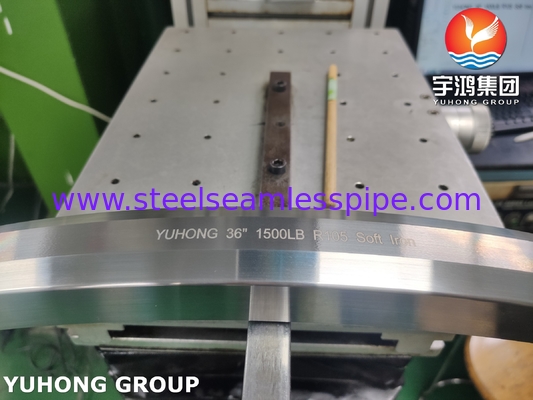

नरम लोहे स्टील फ्लैंज अंगूठी संयुक्त गैसकेट आर-आठकोणीय 1500LB
आर-प्रकार के रिंग संयुक्त गास्केट उच्च दबाव और उच्च तापमान अनुप्रयोगों, विशेष रूप से तेल और गैस उद्योग में उपयोग किए जाने वाले विशेष सील घटक हैं।वे अंगूठी प्रकार के संयुक्त (RTJ) flanges में उपयोग के लिए डिज़ाइन किए गए हैं, जो आम तौर पर पाइपलाइनों, वाल्वों और अन्य उपकरणों में पाए जाते हैं जिन्हें मजबूत सील की आवश्यकता होती है।
आर प्रकार के रिंग संयुक्त गास्केट के प्रकारः
1. अंडाकार अंगूठी संयुक्त गास्केट:
- आकारः अंडाकार क्रॉस-सेक्शन।
- अनुप्रयोग: आमतौर पर अष्टकोणीय गास्केट की तुलना में कम दबाव वाले अनुप्रयोगों में उपयोग किया जाता है।
- मानक: ASME B16.20 और API 6A विनिर्देशों के अनुरूप है।
- सामग्रीः आवेदन के आधार पर नरम लोहे, कम कार्बन वाले स्टील या स्टेनलेस स्टील से बना।
2अष्टकोणीय अंगूठी संयुक्त गास्केटः
- आकृति: अष्टकोणीय क्रॉस-सेक्शन।
- अनुप्रयोगः उच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए उपयुक्त उनके बेहतर सील प्रदर्शन के कारण।
- मानक: ASME B16.20 और API 6A विनिर्देशों के अनुरूप है।
- सामग्री: नरम लोहे, कम कार्बन वाले इस्पात या स्टेनलेस स्टील से बने।
प्रमुख विशेषताएं:
- उच्च सीलिंग प्रदर्शनः अंडाकार और अष्टकोणीय दोनों ही गैसकेट चरम परिस्थितियों में उत्कृष्ट सीलिंग प्रदान करते हैं।
- स्थायित्व: उच्च दबाव, तापमान और संक्षारक वातावरण का सामना करने के लिए डिज़ाइन किया गया।
- पुनः प्रयोज्यता: यदि स्थापना या हटाने के दौरान क्षतिग्रस्त न हो तो अक्सर पुनः उपयोग किया जा सकता है।
- परिशुद्धता मशीनीकृतः उचित फिट और सील सुनिश्चित करने के लिए तंग सहिष्णुता के लिए निर्मित।
अनुप्रयोग:
- तेल और गैस पाइपलाइन
- रिफाइनरी
- रासायनिक प्रसंस्करण संयंत्र
- उच्च दबाव वाले पात्र
- कुँए के सिर का उपकरण
स्थापना युक्तियाँः
1सुनिश्चित करें कि फ्लैंज के चेहरे साफ और क्षतिमुक्त हों।
2. आरटीजे फ्लैंज की खाई के भीतर गास्केट को ठीक से संरेखित करें।
3विकृति से बचने के लिए बोल्ट को समान रूप से और धीरे-धीरे निर्दिष्ट टोक़ तक कसें।
मानक और विनिर्देश:
- ASME B1620: पाइप फ्लैंग्स के लिए धातु की गास्केट को शामिल करता है, जिसमें आरटीजे गास्केट भी शामिल हैं।
- एपीआई 6एः आरटीजे गैसकेट सहित कुएं के सिर और क्रिसमस ट्री उपकरण के लिए आवश्यकताओं को निर्दिष्ट करता है।
उपयुक्त प्रकार (अंडाकार या अष्टकोणीय) और सामग्री का चयन करके, आर-प्रकार के अंगूठी संयुक्त गास्केट मांग वाले औद्योगिक वातावरण में विश्वसनीय और लंबे समय तक चलने वाली सील प्रदान कर सकते हैं।
| रिंग गास्केट सामग्री | अधिकतम कठोरता | |
| ब्रीनेल | रॉकवेल "बी" स्केल | |
| नरम लोहा | 90 | 56 |
| कम कार्बन वाली स्टील | 120 | 68 |
| 4-6 क्रोम 1 ⁄ 2 मो | 130 | 72 |
| प्रकार 410 | 170 | 86 |
| प्रकार 304 | 160 | 83 |
| प्रकार 316 | 160 | 83 |
| प्रकार 347 | 160 | 83 |
