ASTM A182 / ASME SA182 F60 डुप्लेक्स स्टील चश्मा ब्लाइंड फ्लैंज B16.5 B16.47

ASTM A182 / ASME SA182 F60 UNS32205 स्लिप ऑन फ्लैन्ज डुप्लेक्स स्टील फ्लैन्ज B16.5

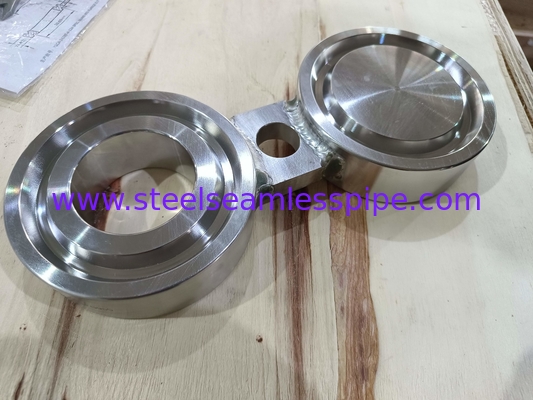

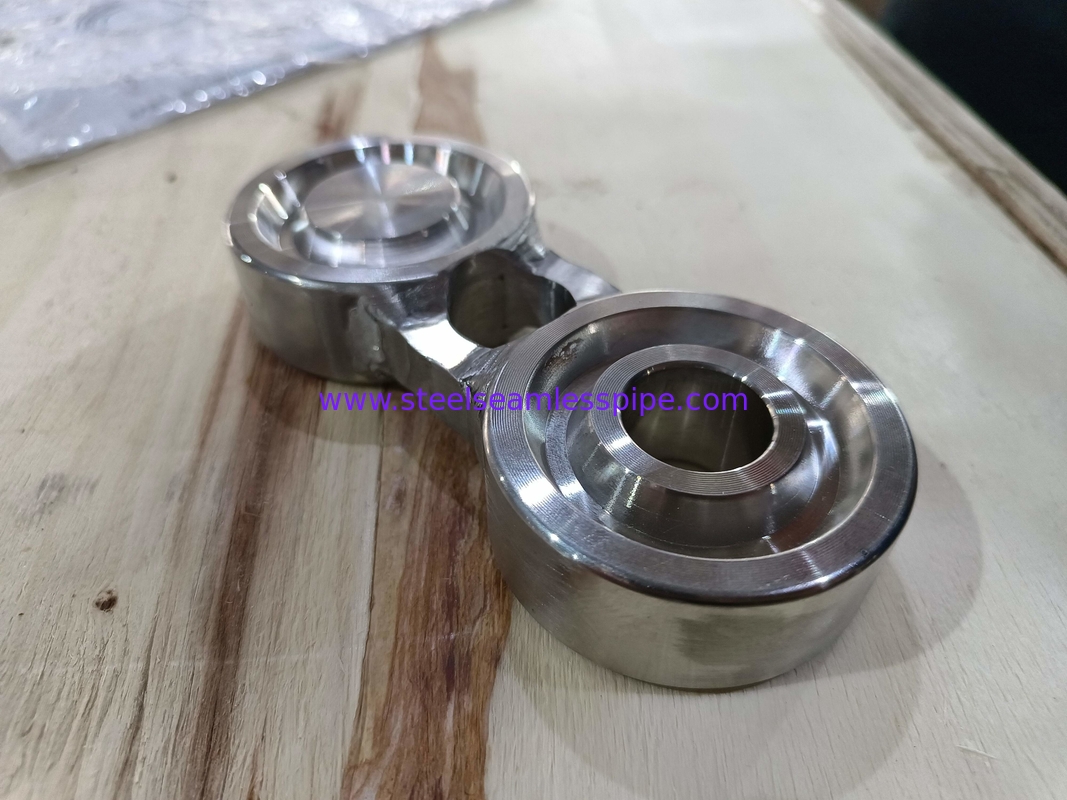

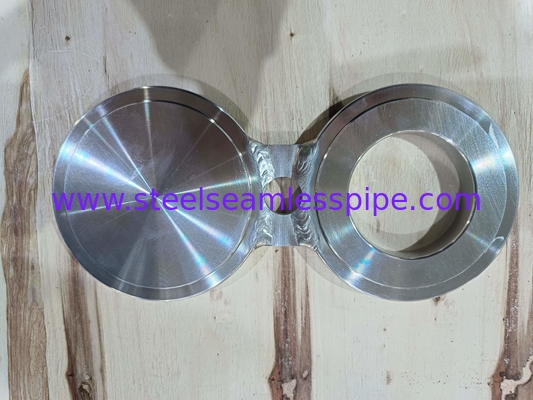

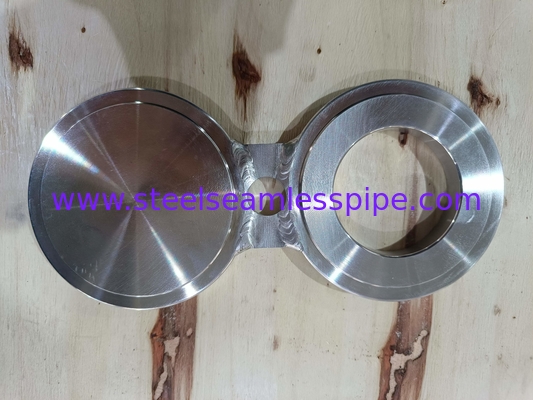

चश्मा ब्लाइंड फ्लैंज एक विशेष पाइप फिटिंग है जिसका उपयोग मुख्य रूप से औद्योगिक पाइपिंग सिस्टम में किया जाता है। इसमें दो भाग होते हैंःछेद के साथ एक फ्लैंज (जो पाइप से जुड़ा जा सकता है) और एक ठोस प्लेट (जिसे अंधा प्लेट या प्लगिंग प्लेट भी कहा जाता है) इसके साथ इस्तेमाल किया जाता हैदोनों भागों को बोल्ट और नट्स से जोड़ा जाता है।

इस डिजाइन के मुख्य फायदे इसकी लचीलापन और सुविधा है। जब पाइपलाइन को साफ करने, मरम्मत या अस्थायी रूप से बंद करने की आवश्यकता होती है, तो ठोस प्लेट को बोल्ट को हटाकर हटाया जा सकता है,और फिर संबंधित काम पूरा होने के बाद फिर से स्थापित किया. स्थायी वेल्डिंग या अन्य निर्धारण विधियों की तुलना में, आठ वर्णों के अंधे फ्लैंग्स का उपयोग अधिक सुविधाजनक और तेज़ है, और यह संभावित भविष्य के परिचालन समायोजन के लिए भी सुविधाजनक है.

व्यावहारिक अनुप्रयोगों में, Spectacle Blind Flange आमतौर पर इस प्रकार के अंधे फ्लैंज के डिजाइन आकार को संदर्भित करता है, जो चीनी वर्ण "आठ" के समान है, अर्थात,बीच में संकीर्ण और दोनों छोरों पर चौड़ाइस तरह की संरचना सीलिंग प्रदर्शन में सुधार के लिए अनुकूल है और विभिन्न आकारों के पाइपों के बीच कनेक्शन आवश्यकताओं को कुछ हद तक पूरा कर सकती है।

F60 और अन्य मिश्र धातु इस्पात ग्रेड में क्या अंतर है?

इसमें उत्कृष्ट संक्षारण प्रतिरोध और शक्ति विशेषताएं हैं, बेहतर स्थानीय संक्षारण प्रतिरोध है, और व्यापक रूप से रासायनिक उपकरणों के लिए एक सामग्री के रूप में उपयोग किया जाता है।316L और 317L ऑस्टेनिटिक स्टेनलेस स्टील की तुलना में, 2205 मिश्र धातु पिटिंग संक्षारण और संक्षारण के लिए प्रतिरोध में बेहतर है। यह उच्च संक्षारण प्रतिरोध है। ऑस्टेनइट की तुलना में,यह एक कम थर्मल विस्तार गुणांक और उच्च थर्मल चालकता है.

मिश्र धातु स्टील A182 F60 फ्लैंग्स का तापमान क्या है?

UNS S31803/S32205 हीट ट्रीटमेंट प्रक्रियाः समाधान उपचार का तापमान 1020~1100°C है, और गर्मी उपचार के बाद तेजी से ठंडा करने की आवश्यकता है। ठंडा करने की गति जितनी जल्दी हो सके होनी चाहिए,और भंगुरता तापमान सीमा (475°C भंगुरता तापमान सीमा) के संपर्क में समय, 0 भंगुरता तापमान सीमा) को छोटा किया जाना चाहिए।

एएसटीएम A182 F60 फ्लैंग्स की रासायनिक संरचना %

ASTM A182 F60 फ्लैंग्स के यांत्रिक गुण

आवेदन

1. अलगाव और कट-ऑफः जब पाइपलाइन के किसी खंड को रखरखाव, सफाई या उपकरण प्रतिस्थापन के लिए अस्थायी रूप से बंद करने की आवश्यकता होती है,आठ आकार के अंधे फ्लैंज का उपयोग जल्दी से अलग करने और तरल पदार्थ के प्रवाह को काटने के लिए किया जा सकता हैइसकी अनूठी संरचना श्रमिकों को पूरी पाइपलाइन प्रणाली को पूरी तरह से नष्ट किए बिना इसे आसानी से स्थापित करने या हटाने की अनुमति देती है।

2परीक्षण और डिबगिंगः नए या नवीनीकृत पाइपलाइन सिस्टम को आमतौर पर आधिकारिक रूप से उपयोग में लाने से पहले दबाव परीक्षण और अन्य निरीक्षण प्रक्रियाओं से गुजरना पड़ता है।कुछ बंदरगाहों को आठ आकार के अंधे फ्लैंग्स स्थापित करके बंद किया जा सकता है ताकि विशिष्ट क्षेत्रों के दबाव परीक्षण को सुविधाजनक बनाया जा सके ताकि यह सुनिश्चित किया जा सके कि सिस्टम की सील और सुरक्षा आवश्यकताओं को पूरा करती है।.

3लचीला स्विचिंगः उन कंपनियों के लिए जो उत्पादन आवश्यकताओं के अनुसार प्रक्रिया प्रवाह को अक्सर समायोजित कर सकती हैं, आठ आकार के अंधे फ्लैंग्स सामग्री प्रवाह की दिशा बदलने का एक सरल तरीका प्रदान करते हैं।बस अंधा प्लेट की स्थिति घुमाकर खुले / बंद राज्य के बीच रूपांतरण प्राप्त कर सकते हैं, परिचालन दक्षता में काफी सुधार।

4सुरक्षा सुरक्षाः जब कुछ महत्वपूर्ण उपकरण अस्थायी रूप से उपयोग में नहीं होते हैं लेकिन पूरी तरह से डिस्कनेक्ट नहीं किए जा सकते हैं (जैसे स्टैंडबाय पंप),आठ आकार के अंधे फ्लैंजों को दुर्घटनाग्रस्त रिसाव या अन्य सुरक्षा खतरों को रोकने के लिए भौतिक बाधाओं के रूप में संबंधित पदों पर सेट किया जा सकता है.
