| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME ,PED, API , ABS, LR, DNV, GL , BV, CCS |
| मॉडल संख्या: | एएसटीएम A105 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई वुडन केस |
| प्रसव के समय: | सात दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| नाम: | ब्लीड रिंग, ड्रिप रिंग, वेंट रिंग | मानक: | एएसटीएम ए105, एएसएमई एसए105 |
|---|---|---|---|
| आकार: | 1/2 "से 24" | कक्षा: | 150 पाउंड से 2500 पाउंड |
| प्रमुखता देना: | स्टेनलेस स्टील फिटिंग ब्लीड रिंग,A182 F55 CL300 फिटिंग ब्लीड रिंग,फ्लश रिंग फिटिंग ब्लीड रिंग |
||

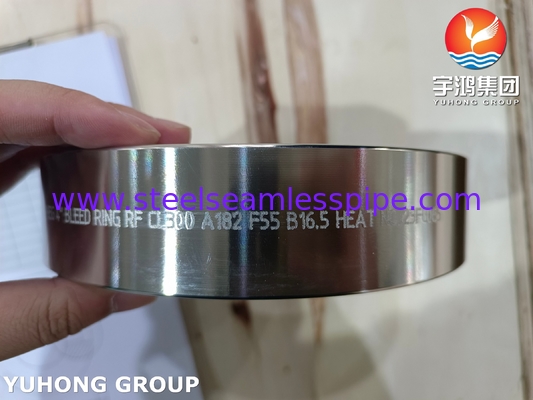

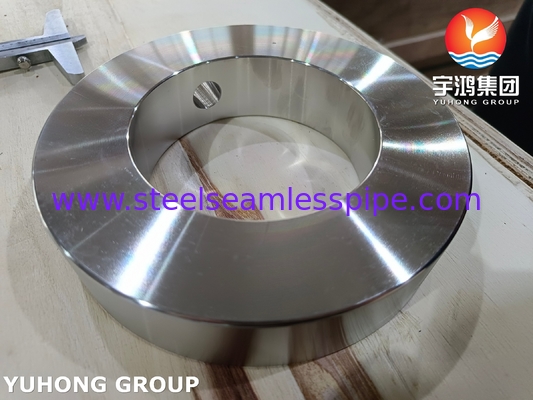

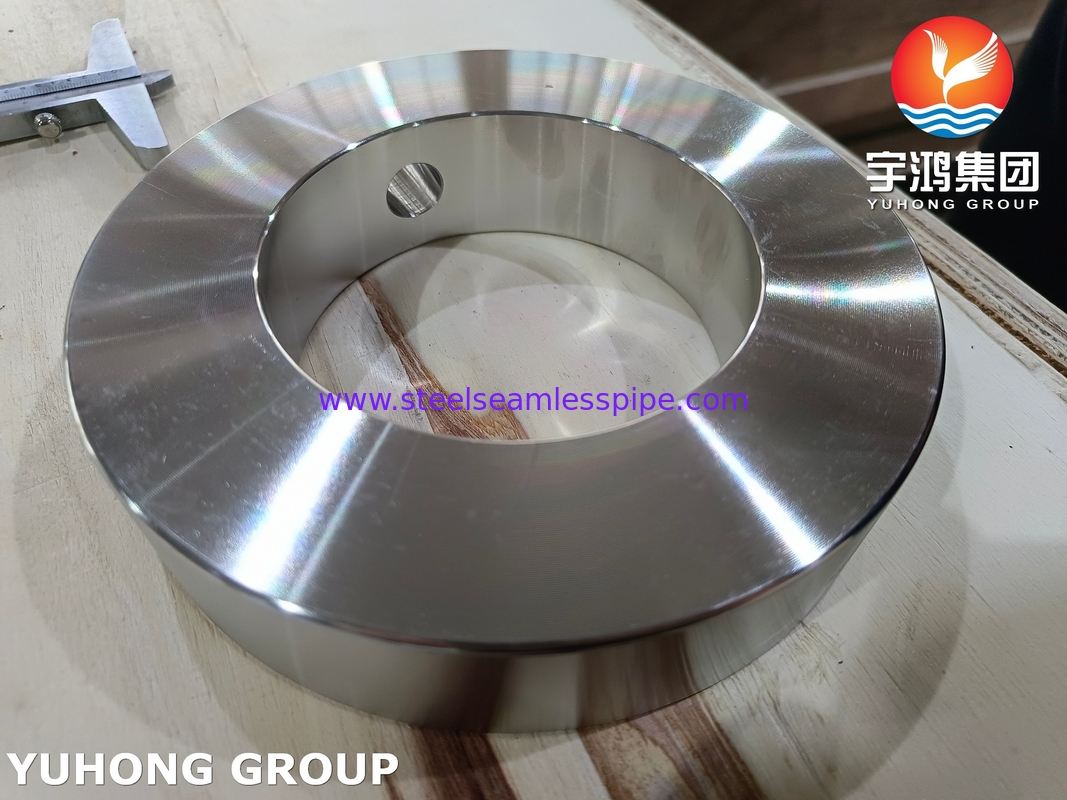

स्टेनलेस स्टील फिटिंग ब्लीड रिंग ड्रिप रिंग फ्लश रिंग A182 F55 CL300
एक रक्तस्राव अंगूठी एक विशेष पाइपिंग घटक है जिसका उपयोग औद्योगिक प्रणालियों में किया जाता है, विशेष रूप से दबाव माप या उपकरण शामिल अनुप्रयोगों में।यह एक पाइप या पोत और एक दबाव गेज के बीच स्थापित किया जाता है, ट्रांसमीटर, या अन्य माप उपकरण। रक्तस्राव रिंग सिस्टम से तरल पदार्थों (गैस या तरल) के सुरक्षित वेंटिलेशन या शुद्धिकरण की अनुमति देता है, जो रखरखाव, कैलिब्रेशन,या सिस्टम सुरक्षा.

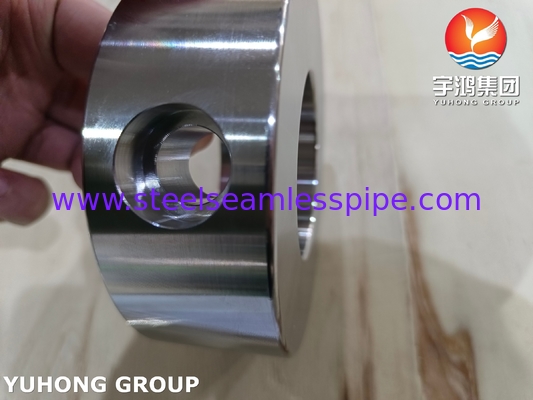

वेंट पोर्ट: एक छोटा सा द्वार या बंदरगाह जो फंसे हुए द्रवों को बाहर निकालने की अनुमति देता है।
सामग्री: आम तौर पर प्रक्रिया द्रव के साथ संगत सामग्री से बने होते हैं, जैसे कि स्टेनलेस स्टील, कार्बन स्टील या अन्य मिश्र धातु।
दबाव रेटिंग: यह उस प्रणाली के दबाव का सामना करने के लिए डिज़ाइन किया गया है जिसमें यह स्थापित है।
रखरखाव: रखरखाव या प्रतिस्थापन के लिए उपकरणों को सुरक्षित रूप से हटाने की सुविधा प्रदान करता है।
सुरक्षा: तरल पदार्थों की नियंत्रित रिहाई की अनुमति देकर अति-दबाव स्थितियों को रोकता है।
ASTM A182 F55
समकक्ष ग्रेड:
| मानक | UNS | WERKSTOFF NR. |
| सुपर डुप्लेक्स 2507 | S32750 / S32760 | 1.4410 |
रासायनिक संरचनाः
| ग्रेड | सी | एमएन | हाँ | पी | एस | सीआर | मो | नि | एन | फे |
| F55 | 0.03 अधिकतम | 1.2 अधिकतम | 0.8 अधिकतम | 0.035 अधिकतम | 0.02 अधिकतम | 24 ₹ 26 | 3 ️ 5 | 6 ¢ 8 | 0.24 ¢ 0.32 | 58.095 मिनट |
यांत्रिक गुण:
| तन्य शक्ति | उपज शक्ति | लम्बाई |
| 750-895 (Mpa) | 550 (एमपीए) | 25 (%) |
| पाइप का आकार (एनपीएस) | एएसएमई-एएनएसआई वर्ग आयाम A (बाहरी व्यास - IN) | B (BORE-IN के अंदर) | |||||
| 150 | 300 | 600 | 900 | 1500 | 2500 | ||
| आधा | - | - | - | - | - | - | - |
| 3/4 | - | - | - | - | - | - | - |
| 1 | ढाई | 2 3/4 | 2 3/4 | 3 | 3 | तीन चौथाई | 1 1/8 |
| एक चौथाई | 3 2 7/8 | 3 1/8 | 3 1/8 | 3 3/8 | - | - | 1 1/2 |
| 1 1/2 | तीन चौथाई | 3 5/8 | 3 5/8 | 3 3/4 | 3 3/4 | साढ़े चार | 15/8 |
| 2 | 4 | चार चौथाई | चार चौथाई | साढ़े पांच | साढ़े पांच | 5 5/8 | 2 1/8 |
| ढाई | चार चौथाई | 5 | 5 | 6 3/8 | - | साढ़े छह | ढाई |
| 3 | पाँच चौथाई | 5 3/4 | 5 3/4 | साढ़े छह | 6 3/4 | 7 5/8 | 3 1/8 |
| साढ़े तीन | 6 1/4 | 6 3/8 | 6 1/4 | - | - | - | 3 5/8 |
| 4 | 6 3/4 | 7 | साढ़े सात | 8 | 8 1/8 | 9 1/8 | 4 1/8 |
| 5 | 7 5/8 | 8 3/8 | 9 3/8 | 9 5/8 | 9 7/8 | 10 7/8 | 5 1/8 |
| 6 | 8 5/8 | 9 3/4 | 10 3/8 | 11 1/4 | 11 | 12 3/8 | 6 1/8 |
| 8 | 10 7/8 | 12 | 12 1/2 | 14 | 13 3/4 | 15 1/8 | 8 |
| 10 | 13 1/4 | 14 1/8 | 15 5/8 | 17 | 17 | 18 5/8 | 10 1/8 |
| 12 | 16 | साढ़े 16 | 17 3/4 | 19 1/2 | 20 3/8 | 21 1/2 | 12 |
| 14 | 17 5/8 | 19 | 19 1/4 | 20 3/8 | 22 5/8 | - | 13 1/4 |
| 16 | 15 1/4 | 21 1/8 | 22 | 22 3/8 | 25 1/8 | - | 15 1/4 |
| 18 | 21 1/2 | 23 3/8 | 24 | 25 | 27 5/8 | - | 17 1/4 |
| 20 | 23 3/4 | 25 5/8 | 26 3/4 | 27 3/8 | 29 5/8 | - | 19 1/4 |
| 22 | - | - | - | - | - | - | - |
| 24 | 28 1/8 | 30 3/8 | 31 | 32 7/8 | 35 3/8 | - | 23 1/4 |
