| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME ,PED, API , ABS, LR, DNV, GL , BV, CCS |
| मॉडल संख्या: | एएसटीएम A105 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई वुडन केस |
| प्रसव के समय: | सात दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| नाम: | ब्लीड रिंग, ड्रिप रिंग, वेंट रिंग | मानक: | एएसटीएम ए105, एएसएमई एसए105 |
|---|---|---|---|
| आकार: | 1/2 "से 24" | कक्षा: | 150 पाउंड से 2500 पाउंड |
| प्रमुखता देना: | फोल्ड कार्बन स्टील पाइप फिटिंग,A105 कार्बन स्टील पाइप फिटिंग,कार्बन स्टील पाइप फिटिंग ब्लीड रिंग |
||

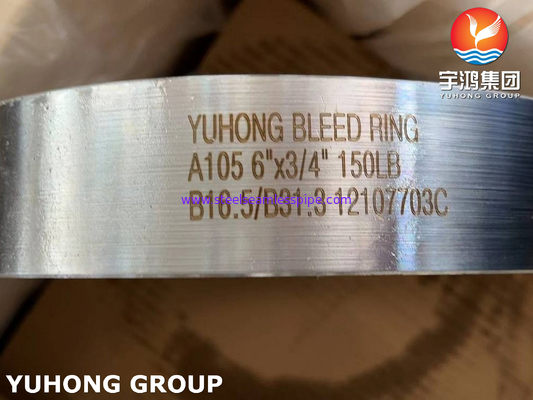

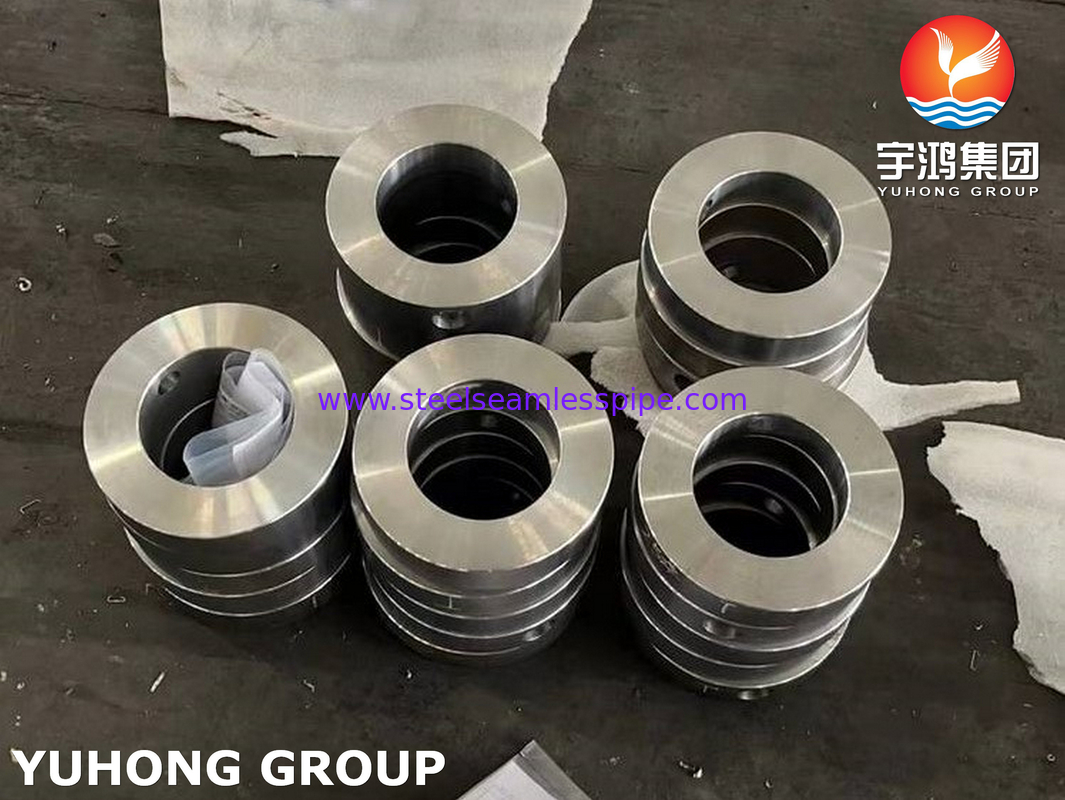

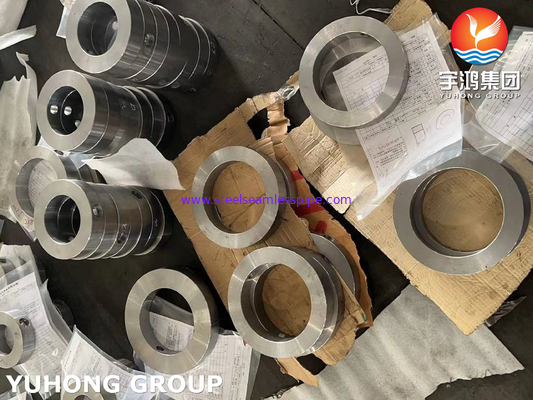

कार्बन स्टील फ्लैंज फोल्ड ब्लीड रिंग ड्रिप रिंग फ्लश रिंग A105
एरक्तस्राव रिंग, जिसे ए के रूप में भी जाना जाता हैड्रिप रिंगयारक्तस्राव फ्लैंज, एक विशेष घटक है जो आमतौर पर पाइपिंग सिस्टम में उपयोग किया जाता है ताकि प्रक्रिया द्रवों के सुरक्षित वेंटिलेशन, नालीकरण या नमूनाकरण की अनुमति दी जा सके।यह आम तौर पर एक पाइपलाइन में flanges के बीच स्थापित किया जाता है और पाइप की सामग्री के लिए पहुँच प्रदान करने के लिए एक छोटे से टैप छेद हैड्रिप रिंग्स के रूप में भी जाने जाने वाले ब्लीड रिंग्स को फ्लैंग्स के बीच गोल बोल्ट के अंदर रखा जाता है, मुख्य रूप से एक वाल्व के माध्यम से अतिरिक्त तरल पदार्थ को निकालने या बहाने के लिए,इस प्रकार इस्पात पाइप में जंग के प्रभाव को कम से कम. ब्लीड रिंग्स को थ्रेडेड या सॉकेट वेल्डेड नल के साथ आपूर्ति की जा सकती है और उभरे हुए चेहरे या अंगूठी प्रकार के जोड़ (RTJ) विन्यास के लिए, दोनों पुरुष और महिला। सभी रिंग्स B16 के अनुसार बनाए जाते हैं।48.
| पाइप का आकार (एनपीएस) | एएसएमई-एएनएसआई वर्ग आयाम A (बाहरी व्यास - IN) | B (BORE-IN के अंदर) | |||||
| 150 | 300 | 600 | 900 | 1500 | 2500 | ||
| आधा | - | - | - | - | - | - | - |
| 3/4 | - | - | - | - | - | - | - |
| 1 | ढाई | 2 3/4 | 2 3/4 | 3 | 3 | तीन चौथाई | 1 1/8 |
| एक चौथाई | 3 2 7/8 | 3 1/8 | 3 1/8 | 3 3/8 | - | - | 1 1/2 |
| 1 1/2 | तीन चौथाई | 3 5/8 | 3 5/8 | 3 3/4 | 3 3/4 | साढ़े चार | 15/8 |
| 2 | 4 | चार चौथाई | चार चौथाई | साढ़े पांच | साढ़े पांच | 5 5/8 | 2 1/8 |
| ढाई | चार चौथाई | 5 | 5 | 6 3/8 | - | साढ़े छह | ढाई |
| 3 | पाँच चौथाई | 5 3/4 | 5 3/4 | साढ़े छह | 6 3/4 | 7 5/8 | 3 1/8 |
| साढ़े तीन | 6 1/4 | 6 3/8 | 6 1/4 | - | - | - | 3 5/8 |
| 4 | 6 3/4 | 7 | साढ़े सात | 8 | 8 1/8 | 9 1/8 | 4 1/8 |
| 5 | 7 5/8 | 8 3/8 | 9 3/8 | 9 5/8 | 9 7/8 | 10 7/8 | 5 1/8 |
| 6 | 8 5/8 | 9 3/4 | 10 3/8 | 11 1/4 | 11 | 12 3/8 | 6 1/8 |
| 8 | 10 7/8 | 12 | 12 1/2 | 14 | 13 3/4 | 15 1/8 | 8 |
| 10 | 13 1/4 | 14 1/8 | 15 5/8 | 17 | 17 | 18 5/8 | 10 1/8 |
| 12 | 16 | साढ़े 16 | 17 3/4 | 19 1/2 | 20 3/8 | 21 1/2 | 12 |
| 14 | 17 5/8 | 19 | 19 1/4 | 20 3/8 | 22 5/8 | - | 13 1/4 |
| 16 | 15 1/4 | 21 1/8 | 22 | 22 3/8 | 25 1/8 | - | 15 1/4 |
| 18 | 21 1/2 | 23 3/8 | 24 | 25 | 27 5/8 | - | 17 1/4 |
| 20 | 23 3/4 | 25 5/8 | 26 3/4 | 27 3/8 | 29 5/8 | - | 19 1/4 |
| 22 | - | - | - | - | - | - | - |
| 24 | 28 1/8 | 30 3/8 | 31 | 32 7/8 | 35 3/8 | - | 23 1/4 |
रिंग्स की सामग्री और ग्रेड
| स्टेनलेस स्टील ब्लड रिंग | ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L |
| डुप्लेक्स और सुपर डुप्लेक्स स्टील ब्लीड रिंग | एएसटीएम / एएसएमई ए/एसए 182 एफ 44, एफ 45, एफ 51, एफ 53, एफ 55, एफ 60, एफ 61 |
| कार्बन स्टील ब्लड रिंग | ASTM / ASME A/SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706 |
| कम तापमान कार्बन स्टील रक्तचाप अंगूठी | ASTM A350, LF2, LF3 |
| मिश्र धातु इस्पात रक्तचाप अंगूठी | एएसटीएम/एएसएमई ए/एसए 182 और ए 387 एफ1, एफ5, एफ9, एफ11, एफ12, एफ22, एफ91 |
| तांबे के मिश्र धातु स्टील के खून की अंगूठी | एएसटीएम एसबी 61, एसबी 62, एसबी 151, एसबी 152 यूएनएस नंबर C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), यूएनएस नंबर C 10100, 10200, 10300, 10800, 12000, 12200 |
| निकेल मिश्र धातु ब्लड रिंग | ASTM SB564, SB160, SB472, SB162 निकेल 200 (UNS No. N02200), निकेल 201 (UNS No. N02201), मोनेल 400 (UNS No. N04400), मोनेल 500 (UNS No. N05500), इनकोनेल 800 (UNS No. N08800), इनकोनेल 825 (UNS No.N08825), इनकोनेल 600 (यूएनएस नंबर N06600), इनकोनेल 625 (यूएनएस नंबर N06625), इनकोनेल 601 (यूएनएस नंबर N06601), हैस्टेलॉय सी 276 (यूएनएस नंबर N10276), मिश्र धातु 20 (यूएनएस नंबर N08020) |
