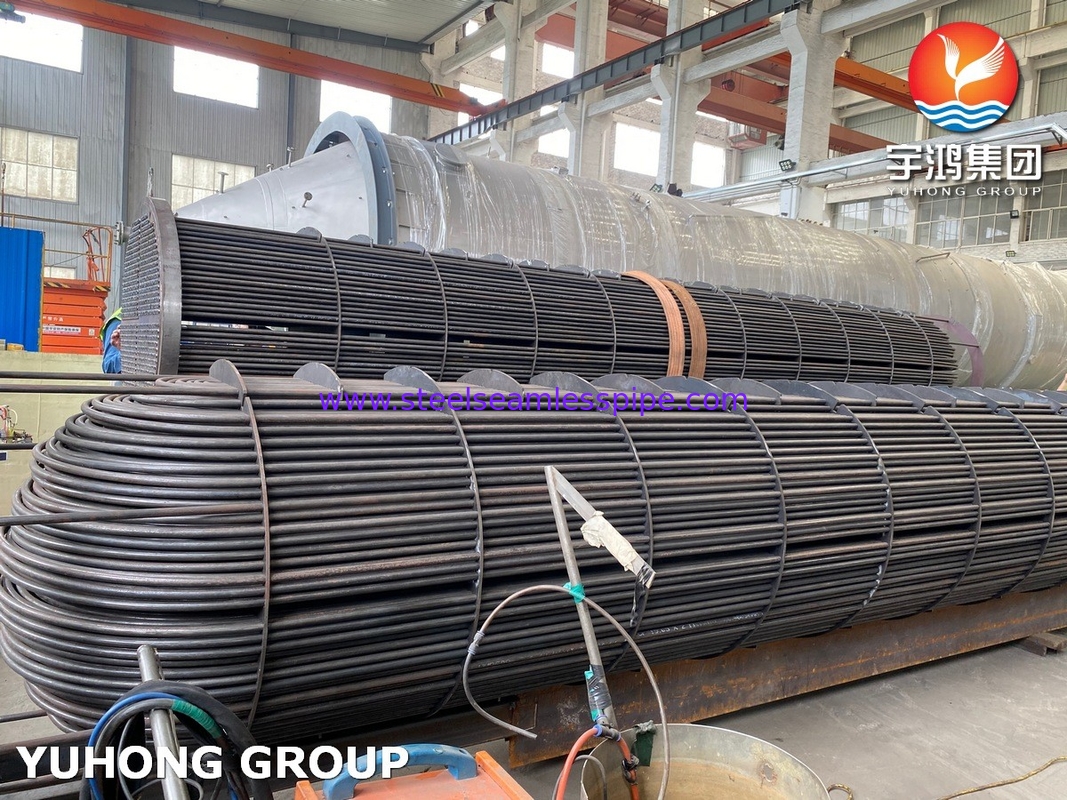

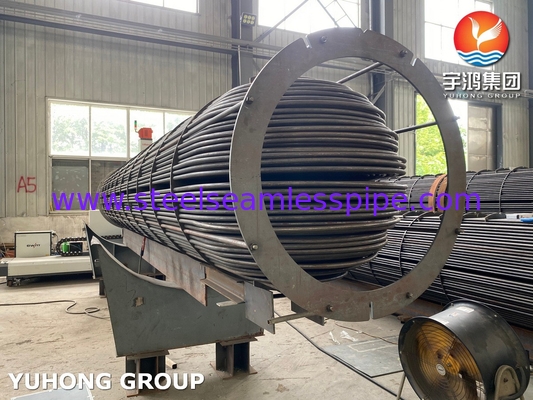

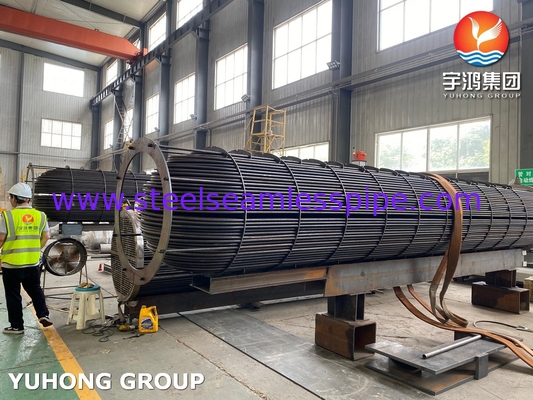

निर्बाध यू-बेंड हीट एक्सचेंजर ट्यूबों के साथ ट्यूब बंडल विधानसभा
यू आकार के ट्यूब बंडल का डिज़ाइन थर्मल विस्तार को समायोजित करते हुए प्रभावी गर्मी हस्तांतरण की अनुमति देता है, जिससे वे कई परिदृश्यों में एक अनुकूल विकल्प बन जाते हैं।यू-ट्यूब विन्यास में ट्यूबों के सीधे खंड होते हैं जो यू-आकार में झुक जाते हैं, दो द्रव धाराओं को विपरीत दिशाओं में बहते हुए गर्मी का आदान-प्रदान करने की अनुमति देता है। यू के आकार के ट्यूबों की काउंटरफ्लो व्यवस्था गर्मी हस्तांतरण दक्षता में वृद्धि करती है,क्योंकि दो तरल पदार्थ विपरीत दिशाओं में बहते हैंट्यूबों के अंत आमतौर पर एक हेडर से जुड़े होते हैं, जो द्रवों को हीट एक्सचेंजर में प्रवेश करने और बाहर निकलने की अनुमति देता है।
यू आकार ट्यूब बंडल के डिजाइन विचार
-
सामग्रीः
- ट्यूबों को विभिन्न सामग्रियों से बनाया जा सकता है, जिसमें आवेदन और शामिल तरल पदार्थों के आधार पर स्टेनलेस स्टील, कार्बन स्टील या अन्य मिश्र धातु शामिल हैं। संक्षारण प्रतिरोध, थर्मल चालकता,और लागत सामग्री चयन में प्रमुख कारक हैं.
-
द्रव के प्रकार:
- यू-ट्यूब हीट एक्सचेंजर विभिन्न प्रकार के तरल पदार्थों को संभाल सकते हैं, जिनमें तरल पदार्थ और गैसें शामिल हैं। तरल पदार्थों के गुणों पर सावधानीपूर्वक विचार किया जाना चाहिए, जैसे चिपचिपापन, संक्षारकता,और फोड़ने की प्रवृत्ति.
-
दबाव में गिरावट:
- तरल पदार्थों की प्रवाह दर, घनत्व और चिपचिपाहट हीट एक्सचेंजर में कुल दबाव में गिरावट को प्रभावित करती है। डिजाइनरों को प्रदर्शन को अनुमेय दबाव हानि के साथ संतुलित करना चाहिए।
-
गर्मी हस्तांतरण की गणनाः
- यू-ट्यूब हीट एक्सचेंजर की प्रभावशीलता का आकलन समग्र हीट ट्रांसफर गुणांक का उपयोग करके किया जा सकता है, जो सतह क्षेत्र, प्रवाह विन्यास और तापमान अंतर जैसे कारकों पर निर्भर करता है।
-
फॉल्टिंग:
- गर्मी हस्तांतरण सतहों के संभावित मलिन होने पर विचार किया जाना चाहिए। सफाई कार्यक्रमों और सामग्रियों को कुशलता सुनिश्चित करते हुए मलिनता को कम करने के लिए चुना जाना चाहिए।
ट्यूब बंडल हीट एक्सचेंजर के लिए सामान्य उपयोग सामग्री
ट्यूब बंडलों के दो प्रकार हैंः सीधे ट्यूब और यू ट्यूब। विशिष्ट आवश्यकता और अनुप्रयोग के आधार पर, जैसेः
कार्बन स्टील ट्यूबःASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
मिश्र धातु स्टील ट्यूबःASTM A213 T5, T9, T11, T22, T91
स्टेनलेस स्टील के ट्यूबःASTM A213 TP304, TP304L, TP316L, TP321 आदि
निकेल मिश्र धातु ट्यूबःASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825, आदि
तांबे के ट्यूबःASTM B111 C70600, C68700, C71500, C44300 आदि
हीट एक्सचेंजर एक स्रोत से दूसरे स्रोत में गर्मी स्थानांतरित करने के लिए उपयोग किए जाने वाले उपकरण हैं। खोल और ट्यूब हीट एक्सचेंजर के लिए, एक्सचेंजर के माध्यम से विभिन्न तापमान के तरल पदार्थ बहते हैं।एक तरल पदार्थ ट्यूब बंडल के माध्यम से बहता है जबकि एक और खोल के माध्यम से बहता हैतब एक तरल पदार्थ से दूसरे तरल पदार्थ में या तो ट्यूब या एक्सचेंजर के शेल पक्ष के माध्यम से गर्मी स्थानांतरित होती है।हीट एक्सचेंजर और ट्यूब बंडल विभिन्न प्रकार की उपलब्ध सामग्री से बनाए जा सकते हैंकमर्शियल कॉइल्स सीधे ट्यूब बंडल और यू-ट्यूब बंडल दोनों प्रदान करता है।
सीधा ट्यूब बंडल बनाम यू ट्यूब बंडल
दोनों प्रकार के ट्यूब बंडलों के अपने फायदे और अनुप्रयोग हैं जो रखरखाव आवश्यकताओं, लागत विचार और परिचालन स्थितियों जैसे कारकों के आधार पर होते हैं।सीधे ट्यूब और यू ट्यूब बंडलों के बीच विकल्प अक्सर गर्मी एक्सचेंजर प्रणाली की विशिष्ट जरूरतों और प्राथमिकताओं पर निर्भर करता है.
सीधा ट्यूब बंडलः
1कुशल डिजाइन, जिसमें गर्म तरल सीधे ट्यूबों के माध्यम से बहता है।
2सफाई या रखरखाव के लिए टैंक के खोल को खोलने के लिए अधिक प्रयास की आवश्यकता होती है।
3यू ट्यूब बंडल की तुलना में कम स्थापना लागत।
यू ट्यूब बंडल:
1प्रवेश और निकास के बिंदु एक ही पक्ष पर हैं, जिससे रखरखाव आसान हो जाता है।
2यू आकार की ट्यूबें बंडल को तनाव दिए बिना थर्मल विस्तार की अनुमति देती हैं।
3मॉड्यूलर इकाई डिजाइन रखरखाव के लिए आसान असेंबलिंग की अनुमति देता है।
4उच्च तापमान अंतर के लिए उपयुक्त।
आवेदन
ट्यूब बंडलों का उपयोग व्यापक अनुप्रयोगों में किया जाता है जहां गर्मी हस्तांतरण की आवश्यकता होती है। कुछ सामान्य अनुप्रयोगों में शामिल हैंः
- एचवीएसी प्रणाली
- रासायनिक प्रसंस्करण
- तेल और गैस रिफाइनरी
- विद्युत उत्पादन
- खाद्य और पेय प्रसंस्करण
- औषधीय उत्पादन
इन अनुप्रयोगों में से प्रत्येक में, ट्यूब बंडलों का उपयोग एक तरल पदार्थ से दूसरे में गर्मी स्थानांतरित करने के लिए किया जाता है। उदाहरण के लिए, एक एचवीएसी प्रणाली में, ट्यूब बंडलों का उपयोग गर्म पानी से ठंडी हवा में गर्मी स्थानांतरित करने के लिए किया जा सकता है,जबकि एक रासायनिक प्रसंस्करण संयंत्र में, वे दो रासायनिक धाराओं के बीच गर्मी हस्तांतरण के लिए इस्तेमाल किया जा सकता है। ट्यूब बंडल का विशिष्ट डिजाइन आवेदन की आवश्यकताओं पर निर्भर करेगा।
