| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए182 एफ316एल स्टेनलेस स्टील एसडब्ल्यूआरएफ निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| पैकेजिंग विवरण: | प्लाइवुड केस, पैलेट |
| प्रसव के समय: | सात दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| मानक: | एएसटीएम A182 / ASME SA182 | आयाम: | एएसएमई बी165, बी1648, B16.47 सीरीज ए या सीरीज बी |
|---|---|---|---|
| सामग्री: | स्टेनलेस स्टील 304/304L / 316L / 310S / 321 आदि। | आकार: | 1/2" से 48" |
| दबाव: | 150 #, 300 #, 600 #, 900 #, 1500 # 2500 # आदि। | प्रकार: | पिरोया निकला हुआ किनारा, निकला हुआ किनारा पर्ची, सॉकेट वेल्ड निकला हुआ किनारा, वेल्ड गर्दन निकला हुआ |
| प्रक्रिया: | जाली, ड्रिलिंग / झुकने / मुद्रांकन, कास्टिंग, रेत कास्टिंग और सीएनसी मशीनिंग, फोर्जिंग + मशीनिंग + त | सीलिंग प्रकार: | सपाट चेहरा, उठा हुआ चेहरा, अंगूठी का जोड़ |
| आवेदन: | प्राकृतिक गैस, रसायन, पेट्रोलियम, जहाज निर्माण, समुद्री, कागज बनाने, धातु विज्ञान, बिजली, बिजली, बॉय | ||
| प्रमुखता देना: | सॉकेट वेल्डेड निकला हुआ किनारा,B16.5 SWRF फ्लैंज,ASTM A182 F316L SWRF फ्लैंज |
||

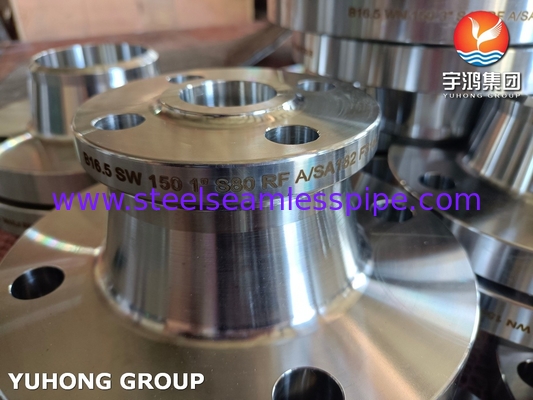

ASTM A182 F316L स्टेनलेस स्टील सॉकेट वेल्डेड फ्लैंज B16.5 SWRF फ्लैंज
एक सॉकेट वेल्डेड (एसडब्ल्यू) फ्लैंज में एक सॉकेट (या रिसेस) होता है जिसमें पाइप डाला जाता है, जिससे एक मजबूत, वेल्डेड जोड़ की अनुमति मिलती है। वेल्डिंग फ्लैंज के आधार पर और पाइप के चारों ओर होती है,एक मजबूत बंधन बनानायह डिजाइन तनाव एकाग्रता की संभावना को कम करने में मदद करता है और अधिक समान भार वितरण को बढ़ावा देता है।उच्च तापमान अनुप्रयोगों जहां विश्वसनीयता महत्वपूर्ण है.
सोकेट वेल्डेड फ्लैंग्स के फायदे
मजबूत जोड़ः वेल्डिंग प्रक्रिया एक मजबूत बंधन बनाती है जो उच्च दबाव और तापमान का सामना कर सकता है, जिससे यह मांग वाले अनुप्रयोगों के लिए उपयुक्त हो जाता है।
कॉम्पैक्ट डिजाइनः सॉकेट वेल्ड फ्लैंग्स का उपयोग उनके कॉम्पैक्ट डिजाइन के कारण तंग दूरी वाली स्थापनाओं में किया जा सकता है।
रिसाव का कम जोखिमः जब वे ठीक से वेल्डेड होते हैं, तो घर्षण वाले फ्लैंग्स की तुलना में रिसाव की संभावना कम होती है।
आसान स्थापना: सॉकेट डिजाइन पाइपों के सरलीकरण और स्थापना के लिए आसान अनुमति देता है, क्योंकि पाइप वेल्डिंग से पहले जगह में रखा जाता है।
कम तनाव एकाग्रता: डिजाइन तनाव एकाग्रता को कम करता है, पाइपिंग प्रणाली की समग्र अखंडता को बढ़ाता है।
ASTM A182 F316L SS फ्लैंज समकक्ष ग्रेड
| मानक | WERKSTOFF NR. | UNS | जेआईएस | बीएस | जीओएसटी | AFNOR | एन |
| SS 316L | 1.4404 / 14435 | S31603 | SUS 316L | 316S11 / 316S13 | 03Ch17N14M3 / 03Ch17N14M2 | Z3CND17-11-02 / Z3CND18-14-03 | X2CrNiMo17-12-2 / X2CrNiMo18-14-3 |
अन्य प्रकार के फ्लैंग्स
| ASTM A182 SS 316L स्लिप-ऑन फ्लैंग्स | ASTM A182 SS 316L थ्रेडेड फ्लैंग्स |
| ASTM A182 SS 316L वेल्ड नेक फ्लैंग्स | ASTM A182 SS 316L सॉकेट वेल्ड फ्लैंग्स |
| एएसटीएम ए182 एसएस 316एल अंधे फ्लैंग्स | एएसटीएम ए182 एसएस 316एल कम करने वाले फ्लैंग्स |
| ASTM A182 SS 316L लैप संयुक्त फ्लैंग्स | ASTM A182 SS 316L प्लेट फ्लैंग्स |
| ASTM A182 SS 316L ओरिफिस फ्लैंग्स | एएसटीएम ए182 एसएस 316एल फोर्गेड फ्लैंग्स |
| ASTM A182 SS 316L रिंग प्रकार के संयुक्त फ्लैंग्स | एएसटीएम ए182 एसएस 316एल वर्ग फ्लैंग्स |
उत्पाद का विवरण
एसएस 316एल फ्लैंज मानक/प्रकार और दबाव वर्ग
| एएसएमई/एएनएसआई बी 16.5 | वेल्डिंग नेक फ्लैंज, स्लिप ऑन फ्लैंज, ब्लाइंड फ्लैंज, हाई हब ब्लाइंड फ्लैंज, सॉकेट वेल्ड फ्लैंज, लैप ज्वाइंट फ्लैंज, थ्रेडेड फ्लैंज, रिंग टाइप ज्वाइंट फ्लैंज |
| दबाव वर्ग | 150, 300, 400, 600, 900, 1500, 2500 |
| एएसएमई/एएनएसआई बी 16.47 | वेल्डिंग नेक फ्लैंज, ब्लाइंड फ्लैंज [सीरीज ए और बी] |
| दबाव वर्ग | 75, 150, 300, 400, 600, 900 |
| एएसएमई/एएनएसआई बी 16.36 | वेल्डिंग नेक फ्लैंज, स्लिप ऑन फ्लैंज, थ्रेडेड फ्लैंज |
| दबाव वर्ग | 300, 400, 600, 900, 1500, 2500 |
| बीएस 4504 एसईसी 3.1 | वेल्डिंग नेक फ्लैंज, हबड स्लिप ऑन फ्लैंज, हबड थ्रेडेड फ्लैंज, लैप्ड पाइप एंड फ्लैंज, प्लेट फ्लैंज, ढीली प्लेट फ्लैंज, वेल्ड नेक फ्लैंज के साथ ढीली प्लेट, रिक्त फ्लैंज |
| दबाव वर्ग | पीएन 2.5 से पीएन 40 |
| बीएस 4504[भाग 1] | वेल्डिंग नेक फ्लैंज, हबड स्लिप-ऑन हबड थ्रेडेड, प्लेट फ्लैंज, प्लेट कॉलर पर वेल्ड के साथ ढीली प्लेट, रिक्त फ्लैंज |
| दबाव वर्ग | पीएन 2.5 से पीएन 400 |
| बीएस 1560 बॉस | वेल्डिंग नेक फ्लैंज, सॉकेट वेल्डिंग फ्लैंज, स्लिप-ऑन फ्लैंज, ब्लाइंड फ्लैंज, स्क्रूड बॉस फ्लैंज, लैप्ड फ्लैंज |
| दबाव वर्ग | 150, 300, 400, 600, 900, 1500, 2500 |
| BS10 | वेल्डिंग नेक फ्लैंज, प्लेट स्लिप-ऑन फ्लैंज, स्क्रू बॉस फ्लैंज, स्लिप-ऑन बॉस फ्लैंज, ब्लाइंड फ्लैंज |
| तालिका | डी, ई, एफ, एच |
| डीआईएन फ्लैंग्स | DIN 2527, 2566, 2573, 2576, 26412642, 2655, 2656, 2627, 2628, 2629, 2631, 2632, 2633, 2634, 2635, 2636, 2637,2638, 2673 |
| दबाव वर्ग | पीएन 6 से पीएन 100 |
पीटी परीक्षण
आवेदन
पाइप सिस्टम
रासायनिक प्रसंस्करण
जल उपचार संयंत्र
खाद्य एवं पेय उद्योग
एचवीएसी प्रणाली
तेल और गैस उद्योग
समुद्री अनुप्रयोग
औषधीय उत्पादन
विद्युत उत्पादन
