| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASTM A240 F904L AWWA C207 SOFF फ्लैंज |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाइवुड केस / पैलेट |
| प्रसव के समय: | सात दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| उत्पाद का नाम: | स्टेनलेस स्टील निकला हुआ किनारा | आयाम: | एएसएमई/एएनएसआई बी16.5, बी16.47 |
|---|---|---|---|
| मानक: | एएसटीएम ए240, एएसएमई एसए240 | सामग्री: | स्टेनलेस स्टील 304 / 304L / 316L / 310S / 321 / 904L |
| निकला हुआ किनारा प्रकार: | वेल्डनेक / स्लिप-ऑन / ब्लाइंड / सॉकेट वेल्डिंग फ्लैंज | आकार: | 1/2″ (15 एनबी) से 48″ (1200 एनबी) |
| निकला हुआ किनारा चेहरा: | आरएफ, एफएफ, आरटीजे | दबाव: | Class150/300/600/9001500/2500 |
| आवेदन: | पेट्रोलियम, रसायन, जहाज निर्माण, निर्माण, आदि | ||
| प्रमुखता देना: | जल प्रणाली स्टील रिंग फ्लैंज,AWWA C207 स्टील रिंग फ्लैंज,एएसटीएम ए२४० स्टील रिंग फ्लैंज |
||

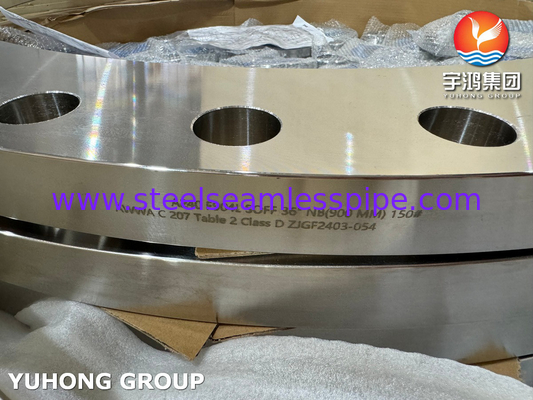

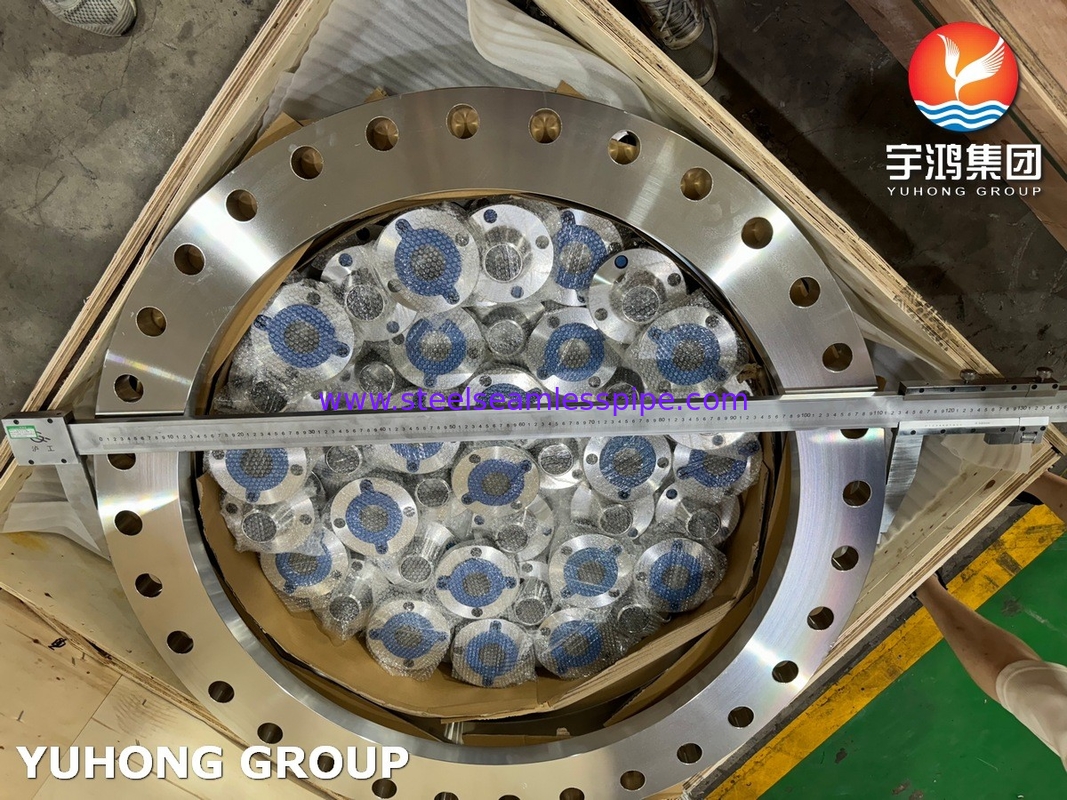

ASTM A240 F904L AWWA C207 वर्ग D रिंग फ्लैंग्स स्टेनलेस स्टील SOFFफ्लैंग्स
AWWA C207 तालिका 2 वर्ग D स्टील रिंग फ्लैंजआमतौर पर कार्बन स्टील/स्टेनलेस स्टील/मिश्रित स्टील से बने होते हैं, कक्षा डी के फ्लैंग मजबूत होते हैं और महत्वपूर्ण दबाव और पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किए जाते हैं।जल निर्माण प्रणालियों में आम तौर पर प्रयोग किया जाता है, जिसमें पाइपलाइन, उपचार संयंत्र और अन्य बुनियादी ढांचे शामिल हैं जहां विश्वसनीय कनेक्शन आवश्यक हैं।विशेष आयाम जैसे बोल्ट छेद और फ्लैंज मोटाई AWWA C207 मानक की तालिका 2 में पाया जा सकता है. इसमें आमतौर पर शामिल हैंः बोल्ट छेद व्यास, समग्र निकला हुआ किनारा व्यास और निकला हुआ किनारा मोटाई. युहुंग विभिन्न सामग्री जैसे स्टेनलेस स्टील, निकल मिश्र धातु,आपके विभिन्न आवश्यकताओं को पूरा करने के लिए डुप्लेक्स स्टील और अन्य मिश्र धातु स्टील्स.
स्टेनलेस स्टील फ्लैंज ASME SA182 F904L समकक्ष ग्रेड
| मानक | WERKSTOFF NR. | UNS | एन | AFNOR | जेआईएस | बीएस | KS |
| SS 904L | 1.4539 | N08904 | X1NiCrMoCu25-20-5 | Z2 एनसीडीयू 25-20 | SUS 904L | 904S13 | STS 317J5L |
ग्रेड 904L स्टेनलेस स्टील के फ्लैंग्स की रासायनिक संरचना
| ग्रेड | सी | एमएन | हाँ | पी | एस | सीआर | मो | नि | कु |
| SS 904L | 0.020 अधिकतम | 2.00 अधिकतम | 1.00 अधिकतम | 0.040 अधिकतम | 0.030 अधिकतम | 19.00 ¢ 23.00 | 4. 00 अधिकतम 5.00 | 23.00 ¢ 28.00 | 1.00 ₹ 200 |
AWWA C207 फ्लैंग्स विनिर्देश और मानक
| विनिर्देश | AWWA C207 फ्लैंग्स |
|---|---|
| AWWA फ्लैंज मानक | ANSI/ASME B16.5, B16.47 श्रृंखला A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI फ्लैंग्स, ASME फ्लैंग्स, BS फ्लैंग्स, DIN फ्लैंग्स, EN फ्लैंग्स, GOST फ्लैंग्स। |
| ASME B16.5 AWWA फ्लैंज आकार सीमा | 1/2" (15 NB) से 48" (1200 NB) DN10~DN5000 |
| AWWA फ्लैंज मानक AWWA | 5K, 10K, 16K 20K, 30K, 40K, 63K/ Class150, 300, 600, 900, |
| मुख्य प्रकार | फोल्ड / थ्रेडेड / स्क्रूड / प्लेट |
| सबसे आम प्रकार के AWWA फ्लैंग्स |
|
| कनेक्ट प्रकार/फ्लैंज फेस प्रकार | ऊंचा चेहरा (आरएफ), अंगूठी प्रकार का जोड़ (आरटीजे), सपाट चेहरा (एफएफ), बड़ा पुरुष-महिला (एलएमएफ), लैप-जॉइंट चेहरा (एलजेएफ), छोटा पुरुष-महिला (एसएमएफ), छोटी जीभ, बड़ी जीभ और ग्रूव, गूंज |
| AWWA फ्लैंग्स मानक | ANSI DIN, GOST, AWWA, UNI, BS, AS2129, AWWA, EN, SABS, NFE आदि
|
तरल प्रवेश परीक्षण (एनडीटी)
आवेदन
जल वितरण प्रणाली: वर्ग डी के स्लिप-ऑन फ्लैंग्स का उपयोग नगरपालिका जल आपूर्ति नेटवर्क, औद्योगिक जल प्रणाली और सिंचाई प्रणाली सहित जल वितरण प्रणाली में व्यापक रूप से किया जाता है।इनका प्रयोग पाइपों को जोड़ने के लिए किया जाता है, वाल्व और फिटिंग, जिससे पाइपलाइन प्रणाली की आसान स्थापना, रखरखाव और मरम्मत की अनुमति मिलती है।
