ट्यूब बंडल हीट एक्सचेंजर कंडेनसर

हीट एक्सचेंजर उपकरण के लिए ट्यूब बंडल तरल से तरल या भाप से तरल अनुप्रयोगों के लिए निर्मित किया जा सकता है।बंडलों का उपयोग औद्योगिक प्रक्रियाओं और वाणिज्यिक जल ताप या शीतलन सहित अनुप्रयोगों के लिए किया जा सकता है.

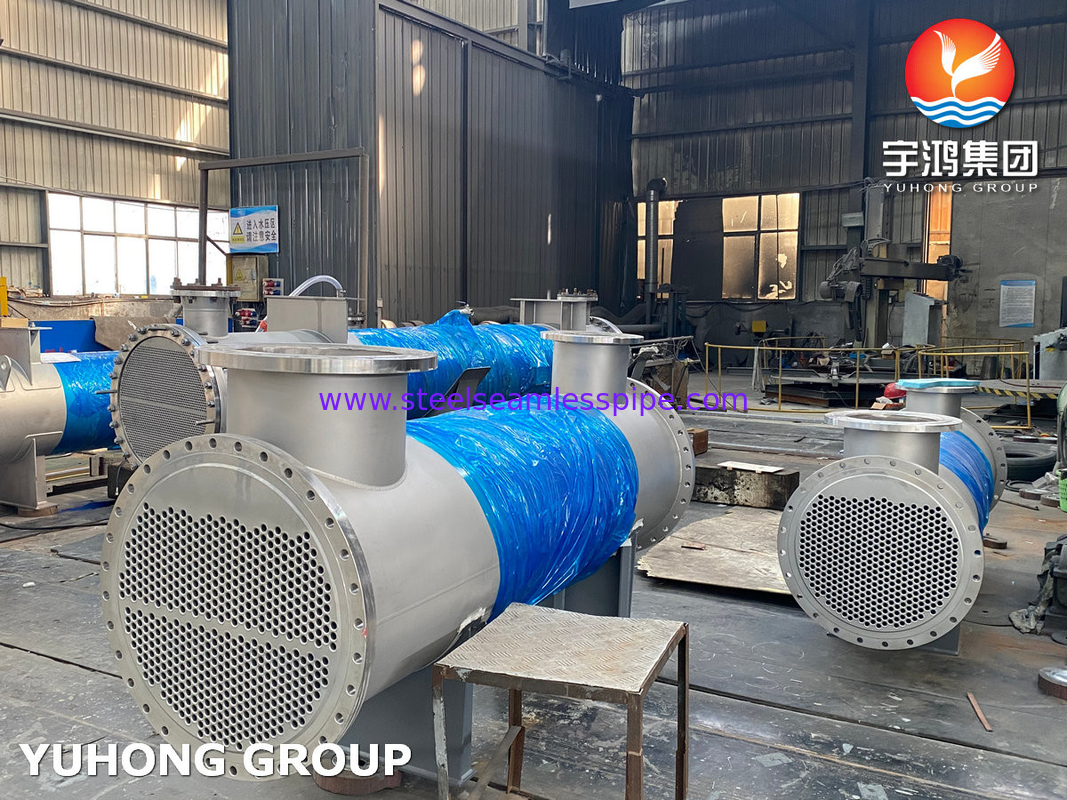

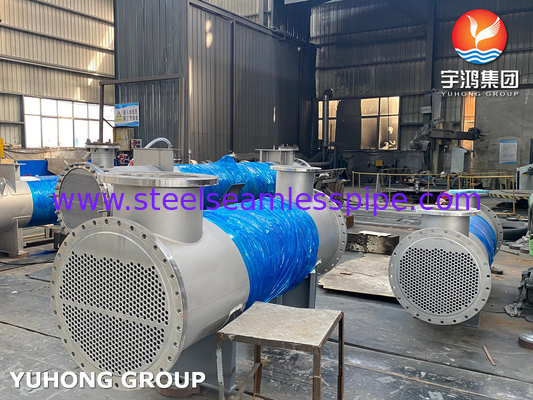

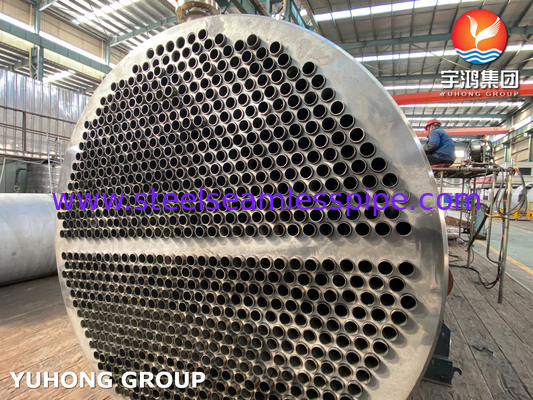

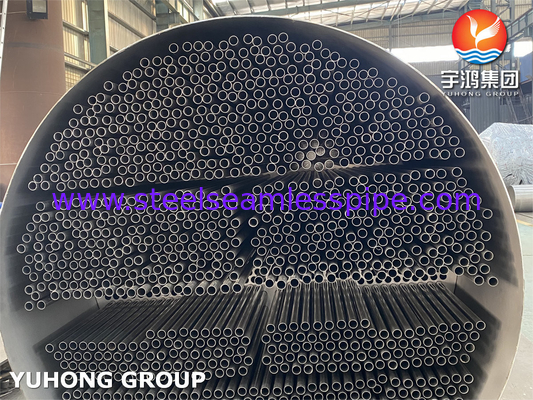

ट्यूब बंडल हीट एक्सचेंजर एक विशिष्ट हीट एक्सचेंजिंग डिवाइस है जो गर्मी का आदान-प्रदान करने के लिए विभिन्न तापमान के साथ दो तरल बनाता है।एक द्रव को ठंडा किया जा सकता है और अन्य द्रव को आवश्यक तापमान को पूरा करने के लिए गर्म किया जा सकता है. ट्यूब बंडल में पाइप के कई समूह एकत्रित होते हैं जो कि एक विकिरण कोर के रूप में घनी मात्रा में पैक किए जाते हैं, बाहर दबाव पोत स्टील प्लेट से बने ट्यूबलर टैंक शेल के साथ स्थापित होते हैं,जब ट्यूब बंडल में गर्म तरल या गैसें सर्कुलेट होती हैं, ट्यूबों का बड़ा संयुक्त सतह क्षेत्रफल टैंक खोल पानी में गर्मी हस्तांतरण और ट्यूबों में तरल पदार्थों को ठंडा करने के लिए कुशल गर्मी विनिमय प्रदर्शन लाएगा।

ट्यूब बंडलों के दो प्रकार हैंः सीधे ट्यूब और यू ट्यूब। विशिष्ट आवश्यकता और अनुप्रयोग के आधार पर, निम्नलिखित ट्यूब सामग्री विकल्प हैंः

कार्बन स्टील ट्यूबः ASTM A179/ASME SA179/179M, ASTM A192

मिश्र धातु स्टील ट्यूबः एएसटीएम ए 213 टी 5, टी 9, टी 11, टी 22, टी 91

तांबे के ट्यूबः एएसटीएम बी111 सी 44300, सी 70600, सी 71500

अनुप्रयोग:

रासायनिक उत्पादन


तेल उद्योग


ऊर्जा शक्ति


औषधीय

सीधा ट्यूब बंडल VS यू ट्यूब बंडल

स्ट्रेट ट्यूब बंडल: पहला और पहले आम उपयोग ट्यूब बंडल सीधे ट्यूब के साथ कॉन्फ़िगर किया गया है।गर्म तरल पदार्थ टैंक खोल के एक छोर से टैंक खोल के दूसरे छोर तक एक सीधी रेखा में बंडल के माध्यम से पंप किया जाता हैइस प्रकार का टैंक साफ करने या रखरखाव करने के लिए बंडल को हटाने के लिए खोलने के लिए अधिक प्रयास की आवश्यकता होती है।.

यू-ट्यूब बंडलः सिफारिश और नए सामान्य उपयोग के ट्यूब बंडल यू-ट्यूब लेआउट हैं।इस बंडल में प्रभावशाली विशेषताएं हैं प्रवेश और बाहर निकलने के बिंदु एक ही पक्ष पर ट्यूब खोल टोपी पर दो सील कक्षों में विभाजितयू आकार में निर्मित ट्यूब, जो प्रवेश कक्ष से बाहर निकलती है और खोल के विपरीत छोर पर जाती है और बाहर निकलने के कक्ष के विपरीत दिशा में लौटती है।इस प्रकार के लेआउट को रखरखाव के लिए अलग करना आसान होता है क्योंकि बंडल आमतौर पर एक मॉड्यूलर यूनिट के रूप में स्लाइड किया जाता हैयू प्रकार के ट्यूब बंडल भी उच्च तापमान अंतर के साथ अच्छी तरह से अनुकूल हैं, अधिकांश थर्मल विस्तार को राहत देते हैं और बंडल में संकुचन तनाव को कम करते हैं।
