| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | API, PED, |
| मॉडल संख्या: | EN1092-1 304एल |
| न्यूनतम आदेश मात्रा: | 1pcs |
|---|---|
| मूल्य: | USD |
| पैकेजिंग विवरण: | प्लाईवुड केस |
| प्रसव के समय: | सात दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 1000 टन |
| ब्रांड: | युहोंग | मानक: | EN1092-1 |
|---|---|---|---|
| सामग्री: | 304 L | पीएन: | 10, 16 |
| डीएन: | 50, 100 | प्रकार: | 01/ए |
| निकला हुआ किनारा के डिजाइन: | अनेक | आवेदन: | हाइड्रोलिक कंट्रोल सिस्टम |
| प्रमुखता देना: | en1092-1 फ्लैट वेल्डिंग फ्लैंज,1.4404 फ्लैट वेल्डिंग फ्लैंज,1.4307 फ्लैट वेल्डिंग फ्लैंज |
||
फ्लैट वेल्डिंग फ्लैंज EN1092-1 TYPE 01/A 1.4307 1.4404 DN50/60.3 DN100 PN10/16
YUHONG'S प्रत्येक वर्गीकरण को EN 1092-1 (यानी संदर्भ मानक) अक्षरों के साथ लेबल किया गया है, जिसके बाद दो अंकों की संख्या होती है जो फ्लैंज के निर्माण को इंगित करती है,और एक पत्र जो फ्लैंज की सील सतह के प्रकार को दर्शाता है.

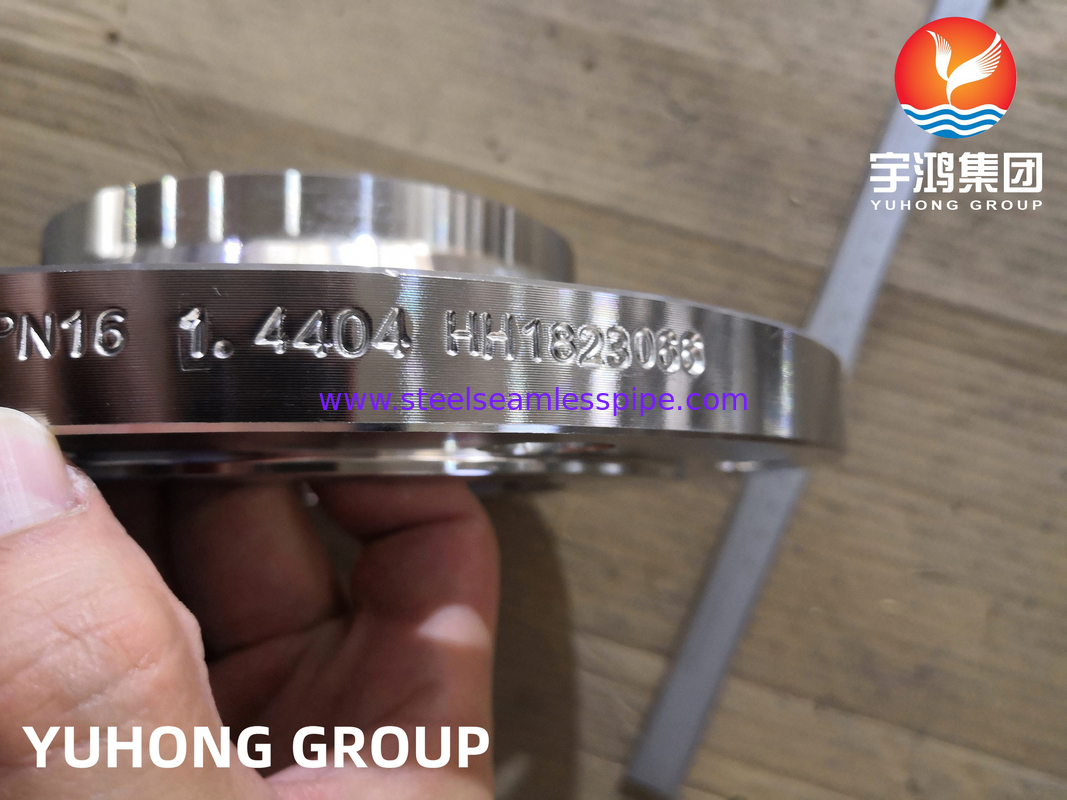

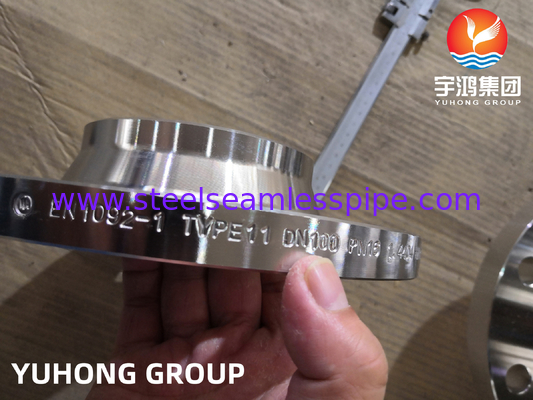

सभी प्रकार के फ्लैंजों की तरफ लेबल में न केवल EN 1092-1 TYPE___, बल्कि PN से संबंधित जानकारी भी शामिल है,फ्लैंज के निर्माण के लिए प्रयुक्त कच्चे माल का डीएन और कास्टिंग.
यूरोप के देशों में मुख्य रूप से मानक के अनुसार flanges स्थापितEN 1092-1 फ्लैंग मानकASME फ्लैंज मानक के समान, EN 1092-1 मानक में मूल फ्लैंज रूप हैं, जैसे वेल्ड नेक फ्लैंज, ब्लाइंड फ्लैंज, लैप्डफ्लैंज,घुमावदार फ्लैंज (एनपीटी के बजाय ISO7-1 धागा), कॉलर पर वेल्ड, दबाया कॉलर, और एडेप्टर फ्लैंज जैसे फ्लैंज युग्मन जीडी प्रेस फिटिंग।EN 1092-1 (यूरोपीय मानक Euronorm) के भीतर फ्लैंज के विभिन्न रूपों को फ्लैंज के नाम के भीतर प्रकार के माध्यम से इंगित किया गया है.
| DIN EN 1092-1 के अनुसार फ्लैंज प्रकार (प्रकार) | |
| EN 1092-1 प्रकार 01 (वेल्डिंग के लिए प्लेट [स्लिप-ऑन] फ्लैंग्स) | 13 (हबड ग्रिड फ्लेन्ज) |
| एन 1092-1 प्रकार 02 (वेल्ड-ऑन प्लेट कॉलर के साथ ढीले प्लेट फ्लैंग्स) | 21 (अंतर्निहित फ्लैंग्स) |
| एन 1092-1 प्रकार 04 (वेल्ड-नेक कॉलर के साथ ढीली प्लेट फ्लैंग्स) | 32 (वेल्ड-ऑन प्लेट कॉलर) |
| एन 1092-1 प्रकार 05 (खाली [अंधा] फ्लैंग्स) | 33 (लपेटा हुआ पाइप अंत) |
| एन 1092-1 प्रकार 11 (वेल्ड-नेक फ्लैंग्स) | एन 1092-1 34 (वेल्ड-नेक कॉलर) |
| एन 1092-1 12 (वेल्डिंग के लिए हबड स्लिप-ऑन फ्लैंग्स) | 36 (लंबी गर्दन वाला दबा हुआ कॉलर) |
| 37 (दबाने वाला कॉलर) | |
| ग्रेड: | X2CrNi18-9 |
| संख्या: | 1.4307 |
| वर्गीकरण: | ऑस्टेनिटिक स्टेनलेस स्टील |
| घनत्व: | 7.9 g/cm3 |
| एन | एएसटीएम/एएसएमई |
|---|---|
| 1.4301 /1.4307 | AISI 304 / 304L |
| 1.4401 / 14404 | AISI 316 / 316L |
| 1.4541 | एआईएसआई 321 |
| 1.4571 | AISI 316Ti |
गुण
| आयाम: | DN50 2" (ø 60,3 मिमी) |
|---|---|
| छेद का आकार (मिमी): | 60.3 |
| सामग्री का प्रकारः | 304 (एल) |
| दबाव चरणः | PN10, PN16 |
| छेद की संख्याः | 4 x M16 |
| बाहरी व्यास (मिमी): | 165 |
| छेद की दूरीः | 125 मिमी |
आयाम
| आयाम A | 20 |
|---|---|
| आयाम B | 165 |
| आयाम C | 60,3 |
| आयाम डी | |
| आयाम E | 125 |
| प्रपत्रः संपर्क के प्रकार | DIN EN 1092-1 |
|---|---|
| बिना चेहरे उठाए | प्रपत्र A |
| उठाया हुआ चेहरा (Rz = 160 यांत्रिक रूप से घुमाया गया) | प्रपत्र बी1 |
| उठा हुआ चेहरा (आरजेड = 40 यांत्रिक रूप से घुमाया) | प्रपत्र बी1 |
| उठाया हुआ चेहरा (Rz = 16 यांत्रिक रूप से घुमाया गया) | प्रपत्र बी2 |
| DIN2512 के अनुसार जीभ | प्रपत्र सी |
| डीआईएन 2512 के अनुसार ग्रूव | प्रपत्र डी |
| DIN 2513 के अनुसार पुरुष | प्रपत्र ई |
| DIN 2513 के अनुसार महिला | प्रपत्र F |
| DIN 2514 के अनुसार महिला | प्रपत्र जी |
| DIN 2514 के अनुसार पुरुष | प्रपत्र H |
