एएसटीएम A269 TP316L स्टेनलेस स्टील कॉइल ट्यूब ब्राइट एनील्ड ट्यूब हीट एक्सचेंजर ट्यूब

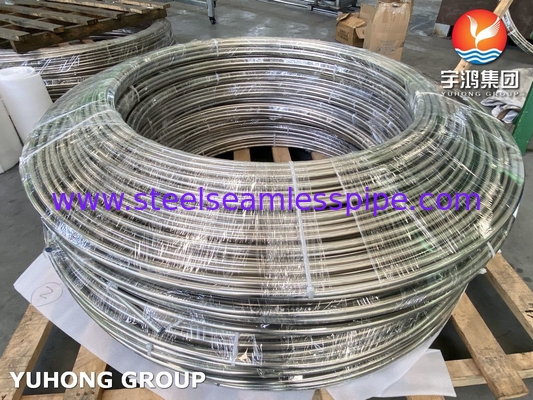

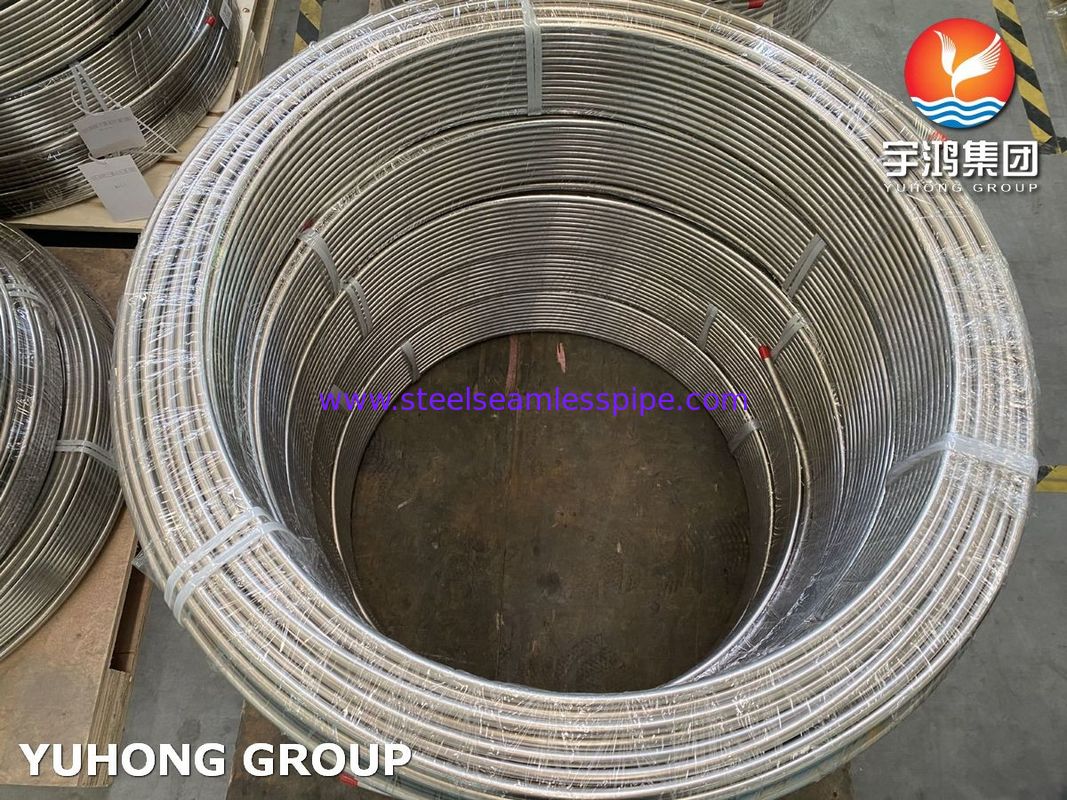

घुमावदार नली नली की लंबी, निरंतर लंबाई होती है जो एक स्पूल या ड्रम पर एक कसकर घुमावदार विन्यास में घुमाई जाती है, बिना युग्मन या कई छोटी लंबाई में जुड़ने की आवश्यकता के।यह स्थापना के समय को कम कर सकता है और संभावित रिसाव बिंदुओं को कम कर सकता हैकॉम्पैक्ट रोइल्ड डिजाइन कुशल परिवहन, भंडारण और हैंडलिंग की अनुमति देता है।विशेष रूप से उन स्थितियों में जहां स्थान सीमित है.
स्टेनलेस स्टील कॉइलट्यूबs
(1)माल का नामः ऑस्टेनिटिक स्टेनलेस स्टील कॉइल ट्यूब
(2)प्रक्रिया पद्धतिः ठंडा खींचा/ठंडा लुटाया
(3)सामग्रीः TP304, TP304L,TP316, TP316L,दोहरे ग्रेड 317L, 316Ti, TP321
(4) मानकः एएसटीएम (एएसएमई), एन, डीआईएन, जेआईएस आदि।
(5) विनिर्देश:अ) ओ.डी.:1/4" -3/4"...
बी) डब्ल्यू.टी.:0.028"- 0.065"
c) लंबाईःअनुकूलित
(6)प्रदान की शर्तेंः एनील्ड और अचारित
(7)अनुप्रयोगः व्यापक रूप से पेट्रोल, रसायन, फार्मास्युटिकल, खाद्य पदार्थ, मशीनरी, अंतरिक्ष उड़ान में उपयोग किया जाता है
युद्ध उद्योग।
(8) बॉयलर गैस, गर्म पानी के हीटिंग पार्ट्स, हार्डवेयर, शिपिंग, बिजली और अन्य
उद्योग।

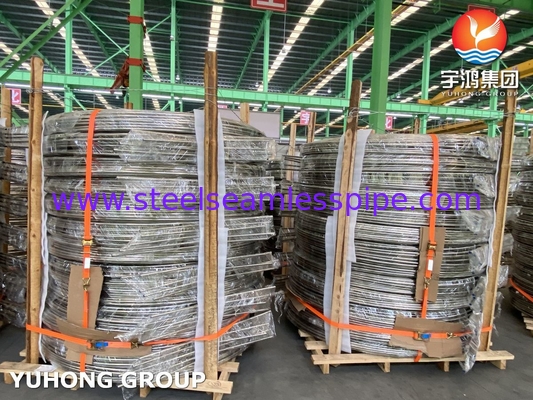

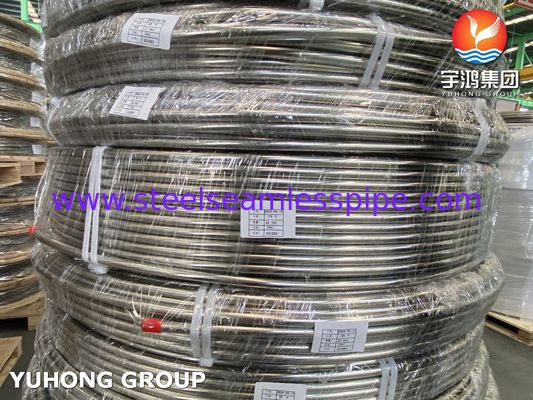

(9) पैकिंगः बुनाई के बैग द्वारा पैक किया गया, फिर समुद्री उपयोग योग्य लकड़ी के मामले द्वारा संरक्षित।
सामग्री |
एएसटीएम A269 रासायनिक संरचना % अधिकतम |
| सी |
एमएन |
पी |
एस |
हाँ |
सीआर |
नि |
मो |
एन बी |
एनबी |
टि |
| TP304 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
18.0-20.0 |
8.0-11.0 |
^ |
^ |
^. |
^ |
| TP304L |
0.035 |
2.00 |
0.045 |
0.030 |
1.00 |
18.0-20.0 |
8.0-12.0 |
^ |
^ |
^ |
^ |
| टीपी 316 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
16.0-18.0 |
10.0-14.0 |
2.00-3.00 |
^ |
^ |
^ |
| TP316L |
0.035 डी |
2.00 |
0.045 |
0.030 |
1.00 |
16.0-18.0 |
10.0-15.0 |
2.00-3.00 |
^ |
^ |
^ |
| TP321 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
17.0-19.0 |
9.0-12.0 |
^ |
^ |
^ |
5C -0.70 |
| TP347 |
0.08 |
2.00 |
0.045 |
0.030 |
1.00 |
17.0-19.0 |
9.0-12.0 |
|
|
10C -1।10 |
^ |
| सामग्री |
ताप उपचार |
तापमान F (C) मिन. |
कठोरता |
| ब्रीनेल |
रॉकवेल |
| TP304 |
समाधान |
1900 (1040) |
192HBW/200HV |
90HRB |
| TP304L |
समाधान |
1900 (1040) |
192HBW/200HV |
90HRB |
| टीपी 316 |
समाधान |
1900(1040) |
192HBW/200HV |
90HRB |
| TP316L |
समाधान |
1900(1040) |
192HBW/200HV |
90HRB |
| TP321 |
समाधान |
1900(1040) F |
192HBW/200HV |
90HRB |
| TP347 |
समाधान |
1900(1040) |
192HBW/200HV |
90HRB |
सीमलेस कॉइल ट्यूबों के कुछ फायदे इस प्रकार हैंः
-
संक्षारण प्रतिरोध में सुधारः सीमलेस कॉइल ट्यूबों में वेल्डेड सीम नहीं होते हैं, जो संक्षारण के लिए संभावित कमजोर और कमजोर क्षेत्रों को समाप्त करता है।यह उन्हें संक्षारक वातावरण के लिए अत्यधिक प्रतिरोधी बनाता है और संक्षारण के कारण रिसाव या विफलता के जोखिम को कम करता हैसीमलेस ट्यूब विशेष रूप से उन अनुप्रयोगों में पसंद किए जाते हैं जहां संक्षारण प्रतिरोध महत्वपूर्ण है, जैसे कि रासायनिक प्रसंस्करण, अपतटीय वातावरण और तेल और गैस उद्योगों में।
-
बढ़ी हुई शक्ति और अखंडता: सीमलेस कॉइल ट्यूबों को ठोस बिलेट से निर्मित किया जाता है, जो गर्म एक्सट्रूज़न या छेद की प्रक्रिया से गुजरता है।इसका परिणाम एक समान दीवार मोटाई के साथ एक समान संरचना हैवेल्डेड ट्यूब, दूसरी ओर, वेल्डिंग प्रक्रिया के कारण ताकत और अखंडता में भिन्नता हो सकती है।
-
चिकनी आंतरिक सतह: सीमलेस कॉइल ट्यूबों में वेल्ड लाइनों या सीमों की उपस्थिति के बिना चिकनी आंतरिक सतह होती है। यह चिकनाई द्रव प्रवाह के लिए घर्षण प्रतिरोध को कम करती है,दबाव में कमी को कम करता है, और तरल या गैसों के कुशल हस्तांतरण की सुविधा देता है। यह भी आंतरिक सतह पर संदूषण या जमा की संभावना को कम करता है,उन्हें उच्च स्वच्छता और स्वच्छता की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाना, जैसे कि दवा या खाद्य प्रसंस्करण उद्योग।
-
अधिक आयामी सटीकता: सीमलेस कॉइल ट्यूबों को सटीक आयामों और सहिष्णुता के लिए निर्मित किया जाता है, जो वेल्डेड ट्यूबों की तुलना में अधिक आयामी सटीकता सुनिश्चित करता है।यह आयामी स्थिरता आसान स्थापना और फिटिंग और कनेक्टर्स के साथ संगतता के लिए अनुमति देता है, जिससे समग्र प्रणाली का प्रदर्शन बेहतर होता है।
-
उच्च दबाव और तापमान क्षमताएंः सीमलेस कॉइल ट्यूबों में वेल्ड सीम की अनुपस्थिति उन्हें उच्च दबाव और उच्च तापमान वाले वातावरण में बेहतर ताकत और प्रतिरोध प्रदान करती है।सीमलेस ट्यूब अधिक आंतरिक और बाहरी दबाव का सामना कर सकते हैं, उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाते हैं जिनमें उच्च दबाव तरल या गैस परिवहन की आवश्यकता होती है, जैसे कि हीट एक्सचेंजर या हाइड्रोलिक सिस्टम।
-
दोषों का जोखिम कमः वेल्डेड कॉइल ट्यूब वेल्ड क्षेत्र में छिद्र, समावेशन या विखंडन जैसे संभावित वेल्डिंग दोषों के प्रति संवेदनशील होते हैं। दूसरी ओर, सीमलेस कॉइल ट्यूब,एक निरंतर एक्सट्रूज़न या छिद्रण प्रक्रिया द्वारा उत्पादित होते हैं, जो इस तरह के दोषों के जोखिम को कम करता है और एक अधिक समरूप और दोष मुक्त संरचना सुनिश्चित करता है।
आवेदन
स्टेनलेस स्टील ट्यूब कॉइल संभावित संक्षारक वातावरण में उपयोग के लिए आदर्श हैं और शीतलन, हीटिंग और अन्य उद्देश्यों के लिए तरल पदार्थों और गैसों को स्थानांतरित करने के लिए हैं।गैस मनिफोल्ड और नलसाजी से लेकर सौर ऊर्जा और चिकित्सा उपकरण तक, युहोंग के स्टेनलेस स्टील ट्यूबिंग कॉइल्स व्यापक अनुप्रयोगों में प्रभावी हैं।
- हीट एक्सचेंजर: स्टेनलेस स्टील के कॉइल ट्यूब का व्यापक रूप से शीतलन या हीटिंग द्रवों जैसे अनुप्रयोगों के लिए हीट एक्सचेंजर प्रणालियों में उपयोग किया जाता है।
- उपकरण: इनका उपयोग तेल और गैस, रासायनिक प्रसंस्करण और पेट्रोकेमिकल्स जैसे उद्योगों में उपकरण और नियंत्रण प्रणालियों में किया जाता है।
- तेल और गैस उद्योग: तेल और गैस उद्योग में तरल पदार्थों और गैसों के परिवहन के लिए कॉइल ट्यूबों का उपयोग होता है।
- उपकरण और नियंत्रण प्रणाली
- ऑटोमोबाइल और एयरोस्पेस उद्योग
