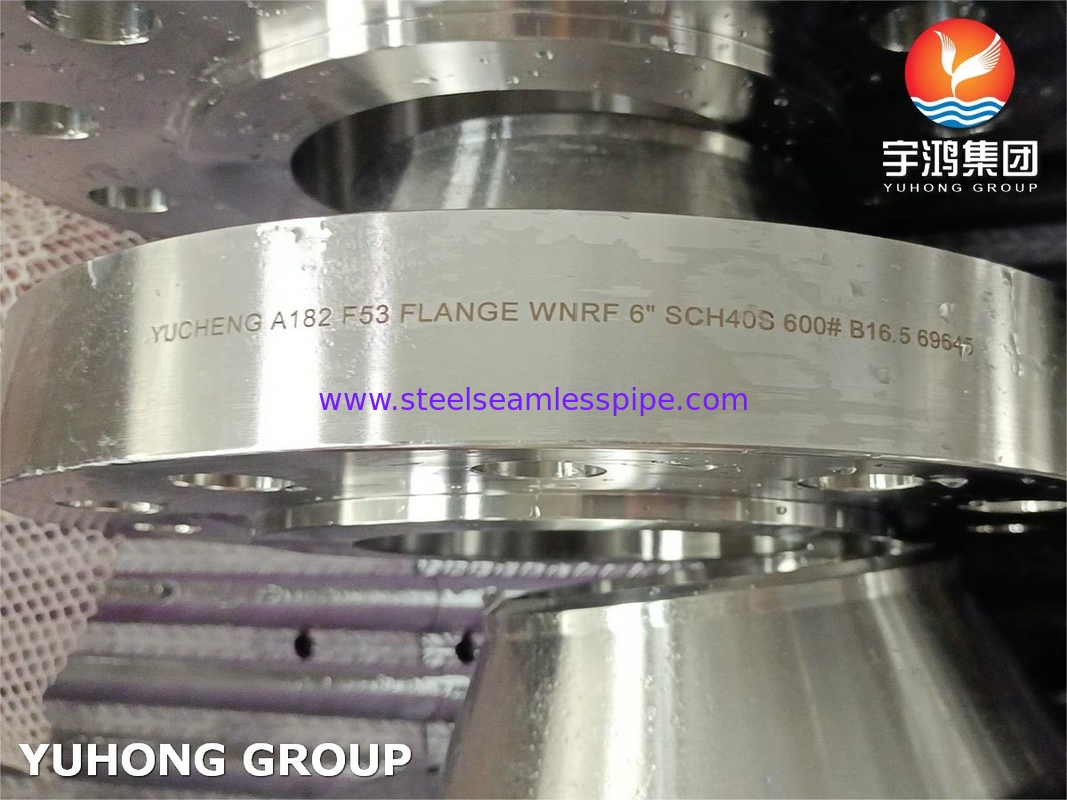

ASTM A182 F53, UNS S32750, 1.4410 सुपर डुप्लेक्स स्टेनलेस स्टील वेल्ड नेक फ्लैंज RF B16.5
ASTM A182 F53 ((UNS S32750) वेल्ड नेक फ्लैंग्सएक सुपर डुप्लेक्स स्टेनलेस स्टील ग्रेड से बने होते हैं जिसमें 24% क्रोमियम, 3% मोलिब्डेनम, 6% निकेल और कार्बन, मैंगनीज, सिलिकॉन, सल्फर, फास्फोरस, नाइट्रोजन और लोहा होता है।ASTM A182 F53 ((UNS S32750) सुपर डुप्लेक्स स्टेनलेस स्टील फ्लैंज उच्च तापमान और उच्च दबाव सेवाओं के लिए ASTM A182 विनिर्देश के अंतर्गत आता है.
ASTM A182 F53यह एक सुपर डुप्लेक्स स्टेनलेस स्टील सामग्री है जिसका उपयोग आमतौर पर विभिन्न उद्योगों में उच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए किया जाता है।एक वेल्ड गर्दन आरएफ (उच्च चेहरे) निकला हुआ किनारा एक प्रकार का निकला हुआ किनारा है जिसमें एक गर्दन होती है जो पाइप में वेल्डेड होती है, एक मजबूत और लीक-प्रूफ कनेक्शन प्रदान करता है। इस प्रकार के फ्लैंज का उपयोग आमतौर पर महत्वपूर्ण अनुप्रयोगों में किया जाता है जहां लीक स्वीकार्य नहीं है।एएसटीएम A182 F53 वेल्ड गर्दन आरएफ निकला हुआ किनारा विशेष रूप से इस उच्च प्रदर्शन सामग्री की आवश्यकताओं को पूरा करने और मांग अनुप्रयोगों के लिए एक विश्वसनीय कनेक्शन प्रदान करने के लिए बनाया गया हैयह सुनिश्चित करना महत्वपूर्ण है कि किसी भी लीक या विफलता को रोकने के लिए योग्य कर्मियों द्वारा फ्लैंज को ठीक से स्थापित और वेल्डेड किया जाए।
सुपर डुप्लेक्स स्टेनलेस स्टील वेल्ड गर्दन उठाया चेहरा फ्लैंजउच्च गुणवत्ता वाली डुप्लेक्स स्टेनलेस स्टील सामग्री से निर्मित एक प्रकार का फ्लैंज है जो उत्कृष्ट संक्षारण प्रतिरोध और शक्ति प्रदान करता है।वेल्ड गर्दन डिजाइन पाइप या फिटिंग के बीच एक मजबूत कनेक्शन प्रदान करता है, रिसाव या विफलताओं के जोखिम को कम करता है। ऊंचा चेहरा (आरएफ) डिजाइन फ्लैंज और संभोग सतह के बीच एक कस सील सुनिश्चित करता है, तरल या गैस रिसाव को रोकता है।इस प्रकार के फ्लैंज आम तौर पर तेल और गैस जैसे उद्योगों में उच्च दबाव और उच्च तापमान अनुप्रयोगों में उपयोग किया जाता हैयह कठोर पर्यावरणीय परिस्थितियों का सामना करने और दीर्घकालिक प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।
विनिर्देशः
| विनिर्देश |
ASTM A182, ASME SA182 |
| आकार |
1/8 से 24 तक |
| मानक |
ANSI/ASME B16.5, बी 16.47 सीरीज ए और बी, बी16.48, BS4504, BS 10, EN-1092, DIN आदि |
| वर्ग / दबाव |
150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 आदि |
| मानक |
ANSI, ASME, BS, DIN, EN आदि |
| ग्रेड |
F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61 |
सुपर डुप्लेक्स स्टेनलेस स्टील वेल्ड नेक फ्लैंग्स की विशेषताएंः
1संक्षारण प्रतिरोधःसुपर डुप्लेक्स स्टेनलेस स्टील वेल्ड नेक फ्लैंग्स संक्षारण के प्रति अत्यधिक प्रतिरोधी होते हैं, जो उन्हें अपतटीय तेल और गैस प्लेटफार्मों जैसे कठोर वातावरण में उपयोग के लिए उपयुक्त बनाते हैं।
2उच्च शक्तिःसुपर डुप्लेक्स स्टेनलेस स्टील में मानक डुप्लेक्स स्टेनलेस स्टील की तुलना में अधिक शक्ति होती है, जिससे यह उच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए उपयुक्त हो जाता है।
3उत्कृष्ट वेल्डेबिलिटी:सुपर डुप्लेक्स स्टेनलेस स्टील वेल्ड नेक फ्लैंग्स को मानक वेल्डिंग तकनीकों का उपयोग करके आसानी से वेल्डेड किया जा सकता है, जो एक मजबूत और विश्वसनीय कनेक्शन सुनिश्चित करता है।
4. उत्कृष्ट थकान प्रतिरोध:सुपर डुप्लेक्स स्टेनलेस स्टील में उत्कृष्ट थकान प्रतिरोध होता है, जिससे यह ऐसे अनुप्रयोगों के लिए उपयुक्त होता है जहां फ्लैंग्स को बार-बार तनाव चक्रों के अधीन किया जाएगा।
5. कम थर्मल विस्तारःसुपर डुप्लेक्स स्टेनलेस स्टील में थर्मल विस्तार गुणांक कम होता है, जिससे रिसाव का खतरा कम होता है और फ्लैंज और पाइप के बीच एक तंग सील सुनिश्चित होती है।
6लागत प्रभावी:जबकि सुपर डुप्लेक्स स्टेनलेस स्टील वेल्ड नेक फ्लैंग्स की तुलना में उच्च प्रारंभिक लागत हो सकती है,उनकी लंबे समय तक चलने वाली स्थायित्व और संक्षारण प्रतिरोध के परिणामस्वरूप दीर्घकालिक लागत बचत हो सकती है.
7बहुमुखी:सुपर डुप्लेक्स स्टेनलेस स्टील वेल्ड नेक फ्लैंग्स रासायनिक प्रसंस्करण, पेट्रोकेमिकल और समुद्री उद्योगों सहित अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं।

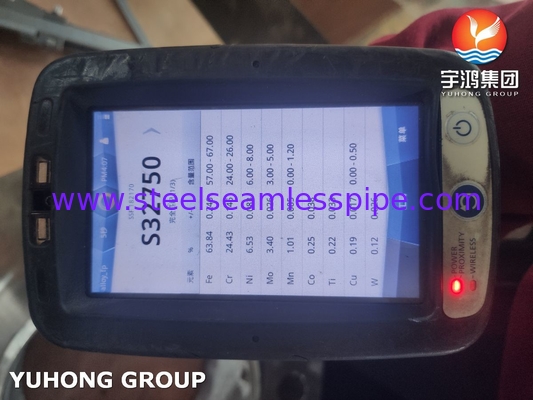

रासायनिक संरचना ((%):
| सी |
एमएन |
पी |
एस |
हाँ |
सीआर |
नि |
मो |
एन |
कु |
| 0.03 अधिकतम |
1.2 अधिकतम |
0.035 अधिकतम |
0.015 अधिकतम |
0.8 अधिकतम |
24-26 |
६-८ |
३-५ |
0.3 |
0.5 अधिकतम |
यांत्रिक गुण:
| सबूत तनाव 0.2% (एमपीए) |
तन्य शक्ति (एमपीए) |
लम्बाई A5 (%) |
कठोरता
एचबी (अधिकतम) |
कठोरता HBR (अधिकतम) |
| 550 |
795 |
15 |
310 |
32 |
अनुप्रयोग:
1अपतटीय तेल और गैस उद्योग:ASTM A182 F53 सुपर डुपक्स स्टेनलेस स्टील वेल्ड नेक आरएफ फ्लैंग्स का उपयोग आमतौर पर अपतटीय तेल और गैस प्लेटफार्मों में उनकी उच्च शक्ति, संक्षारण प्रतिरोध,और क्लोराइड तनाव जंग क्रैकिंग के लिए प्रतिरोध.
2रासायनिक प्रसंस्करण उद्योग:इन फ्लैंग्स का उपयोग रासायनिक प्रसंस्करण उद्योग में भी किया जाता है जहां वे संक्षारक रसायनों और उच्च तापमान के संपर्क में आते हैं।
3विद्युत उत्पादन उद्योग:सुपर डुप्लेक्स स्टेनलेस स्टील वेल्ड नेक आरएफ फ्लैंग्स का उपयोग बिजली संयंत्रों में उच्च तापमान और उच्च दबाव अनुप्रयोगों में पाइप और उपकरणों को जोड़ने के लिए किया जाता है।
4. निर्जलीकरण संयंत्र:इन फ्लैंग्स का उपयोग समुद्र के पानी और उच्च क्लोराइड स्तर के संपर्क में आने वाले डसेलनेशन संयंत्रों में किया जाता है।
5पेट्रोकेमिकल उद्योग:एएसटीएम ए182 एफ53 सुपर डुप्लेक्स स्टेनलेस स्टील वेल्ड नेक आरएफ फ्लैंग्स का उपयोग पेट्रोकेमिकल संयंत्रों में संक्षारक वातावरण में पाइप और उपकरणों को जोड़ने के लिए किया जाता है।
6जल उपचार संयंत्र:इन फ्लैंग्स का उपयोग कठोर जल परिस्थितियों में पाइप और उपकरणों को जोड़ने के लिए जल उपचार संयंत्रों में किया जाता है।
7खाद्य एवं पेय उद्योग:सुपर डुप्लेक्स स्टेनलेस स्टील वेल्ड नेक आरएफ फ्लैंग्स का उपयोग खाद्य और पेय उद्योग में किया जाता है जहां वे संक्षारक खाद्य उत्पादों और उच्च तापमान के संपर्क में आते हैं।
8औषधि उद्योग:इन फ्लैंग्स का उपयोग औषधि संयंत्रों में निर्जलित वातावरण में पाइप और उपकरणों को जोड़ने के लिए किया जाता है।
