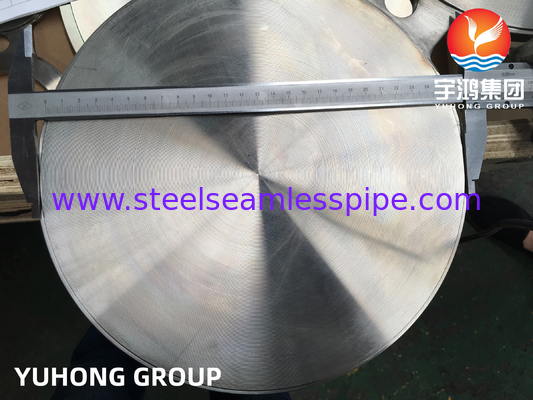

चश्मा अंधा फ्लैंज, एएसटीएम ए182 एफ 316 एल स्टेनलेस स्टील फिगर 8 फ्लैंज, आरएफ एएसएमई बी 16.48

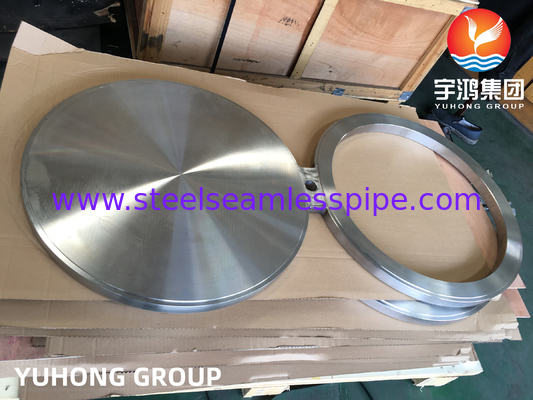

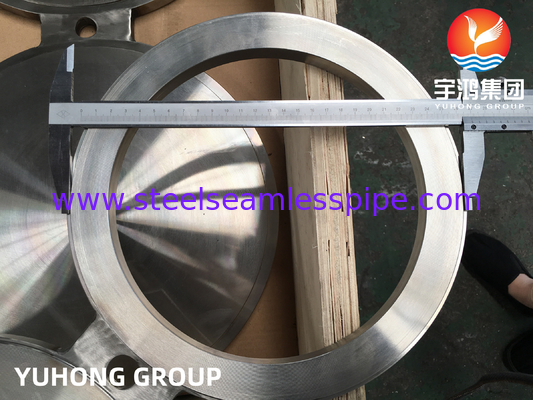

चश्मा अंधा फ्लैंज, भी कहा जाता हैचित्र 8 फ्लैंज, दोनों का संयोजन है जिसे सिंगल बॉन्ड या रिंग स्पेसर के रूप में कार्य करने के लिए घुमाया जा सकता है।यह निकला हुआ किनारा आम तौर पर धातु का एक टुकड़ा है जो दो पाइप निकला हुआ किनारा के बीच फिट होने के लिए काटा जाता है और आमतौर पर दो गैसकेट के बीच सैंडविच किया जाता है. चश्मा अंधा फ्लैंज अक्सर दो धातु की डिस्क से बना होता है जो एक दूसरे से स्टील के एक छोटे से खंड द्वारा जुड़े होते हैं। फ्लैंज का आकार चश्मा या चश्मा की एक जोड़ी के समान होता है,इसलिए इसे चश्मा बांधने वाला फ्लैंज कहा जाता है।हमारा समूह आयामी मानकों ASME B16 के अनुसार 150/300/600/900/1500/2500 की श्रृंखला वर्ग में विभिन्न प्रकार के संयुक्त चेहरे (RF, FF, RTJ) के साथ चश्मा अंधा फ्लैंज की आपूर्ति कर सकता है।48.
ASTM A182 F316Lउच्च तापमान सेवा के लिए फोल्ड या रोल्ड मिश्र धातु और स्टेनलेस स्टील पाइप फ्लैंग्स, फिटिंग, वाल्व और भागों के लिए एक मानक विनिर्देश है।एक चश्मा अंधा निकला हुआ किनारा एक प्रकार का निकला हुआ किनारा है जिसका उपयोग पाइपिंग प्रणाली के अनुभागों को अलग करने या अलग करने के लिए किया जाता हैइसमें धातु की डिस्क की एक जोड़ी होती है जो एक दूसरे से केंद्रीय बोल्ट या हिंज द्वारा जुड़ी होती है। डिस्क को ब्लॉक या पाइपलाइन के माध्यम से प्रवाह की अनुमति देने के लिए घुमाया जा सकता है।ASTM A182 F316L चश्मा अंधा फ्लैंज विशेष रूप से ग्रेड 316L स्टेनलेस स्टील से बना है, जो 316 स्टेनलेस स्टील का एक कम कार्बन संस्करण है। यह सामग्री बेहतर संक्षारण प्रतिरोध प्रदान करती है और अक्सर वेल्डिंग की आवश्यकता वाले अनुप्रयोगों में उपयोग की जाती है।चश्मा अंधा निकला हुआ किनारा आमतौर पर पाइप सिस्टम में उपयोग किया जाता है जहां नियमित रखरखाव या निरीक्षण की आवश्यकता होती हैकेवल डिस्क को घुमाकर, किसी भी पाइप को हटाने या डिस्कनेक्ट करने की आवश्यकता के बिना द्रव के प्रवाह को आसानी से बंद किया जा सकता है।यह विभिन्न औद्योगिक अनुप्रयोगों के लिए एक सुविधाजनक और व्यावहारिक समाधान बनाता है.
समकक्ष ग्रेड:
| ग्रेड |
WORKSTOFF एनआर./डीआईएन |
UNS |
जेआईएस |
बीएस |
जीओएसटी |
AFNOR |
| SS316L |
1.4404 / 14435 |
S31603 |
SUS 316L |
316S11 / 316S13 |
03Ch17N14M3 / 03Ch17N14M2 |
Z3CND17 |
स्टेनलेस स्टील के चश्मा अंधा फ्लैंग्स की विशेषताएंः
1संक्षारण प्रतिरोध:एएसटीएम ए182 एफ 316 एल चश्मा ब्लाइंड फ्लैंज स्टेनलेस स्टील ग्रेड 316 एल से बना है, जो कि विभिन्न प्रकार के संक्षारक वातावरण में अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए जाना जाता है।
2उच्च शक्तिःएएसटीएम ए182 एफ 316 एल चश्मा ब्लाइंड फ्लैंज में उच्च तन्यता शक्ति है, जिससे यह उच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए उपयुक्त है।
3अच्छी स्थायित्वःस्टेनलेस स्टील ग्रेड 316L अपने स्थायित्व और लंबे सेवा जीवन के लिए जाना जाता है, जिससे एएसटीएम ए 182 एफ 316 एल स्पेक्ट्रम ब्लाइंड फ्लैंज औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय विकल्प बन जाता है।
4. आसान स्थापनाःएएसटीएम ए182 एफ 316 एल चश्मा ब्लाइंड फ्लैंज को स्थापित करना आसान है और न्यूनतम रखरखाव की आवश्यकता होती है, जिससे डाउनटाइम और समग्र लागत कम होती है।
5बहुमुखी प्रतिभा:एएसटीएम ए182 एफ 316 एल चश्मा ब्लाइंड फ्लैंज तेल और गैस, पेट्रोकेमिकल, रासायनिक और समुद्री उद्योगों सहित विभिन्न उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
6. लीक-प्रूफ डिजाइनःचश्मा अंधा फ्लैंज डिजाइन एक कस सील सुनिश्चित करता है, रिसाव को रोकता है और पाइप सिस्टम की अखंडता सुनिश्चित करता है।
7मानकों का अनुपालन:एएसटीएम ए182 एफ 316 एल चश्मा ब्लाइंड फ्लैंज एएसटीएम और एएसटीएमई मानकों को पूरा करता है, गुणवत्ता और प्रदर्शन स्थिरता सुनिश्चित करता है।
रासायनिक संरचना ((%):
| सी |
एमएन |
हाँ |
पी |
एस |
सीआर |
मो |
नि |
एन |
| 0.10 अधिकतम |
2.00 अधिकतम |
0.75 अधिकतम |
0.045 अधिकतम |
0.030 अधिकतम |
16.00-18.00 |
2.00-3.00 |
10.00-14.00 |
0.10 अधिकतम |
यांत्रिक गुण:
| ग्रेड |
घनत्व |
पिघलने की सीमा |
MPa-Psi तन्यता शक्ति |
एमपीए-पीसीई रिडंड स्ट्रेंथ (0.2% ऑफसेट) |
लम्बाई |
| SS316L |
8.0 g/cm3 |
1399 °C (2550 °F) |
75000 पीसी ((515 एमपीए) |
30000 पीएसआई (205 एमपीए) |
35 प्रतिशत |
अनुप्रयोग:
1रासायनिक प्रसंस्करण उद्योग:एएसटीएम A182 F316L चश्मा अंधा flanges आमतौर पर रासायनिक प्रसंस्करण उद्योग में रासायनिक रिएक्टरों, आसवन स्तंभों और भंडारण टैंक जैसे अनुप्रयोगों के लिए उपयोग किया जाता है।उच्च संक्षारण प्रतिरोध ASTM A182 F316L इसे संक्षारक रसायनों की एक विस्तृत श्रृंखला को संभालने के लिए उपयुक्त बनाता है.
2पेट्रोकेमिकल उद्योग:पेट्रोकेमिकल संयंत्र अक्सर विभिन्न उपकरणों जैसे हीट एक्सचेंजर, पाइपलाइन और भंडारण टैंक में एएसटीएम ए 18 2 एफ 316 एल चश्मा अंधा फ्लैंग्स का उपयोग करते हैं।उच्च तापमान और दबाव प्रतिरोध ASTM A182 F316L इन मांग अनुप्रयोगों के लिए आदर्श बनाते हैं.
3औषधि उद्योग:फार्मास्युटिकल उद्योग को फार्मास्युटिकल उत्पादों की गुणवत्ता और शुद्धता सुनिश्चित करने के लिए उच्च गुणवत्ता वाले और स्वच्छ उपकरण की आवश्यकता होती है।एएसटीएम ए182 एफ 316 एल चश्मा अंधा flanges आम तौर पर उनके उत्कृष्ट संक्षारण प्रतिरोध और आसान सफाई के कारण दवा प्रसंस्करण उपकरण में इस्तेमाल कर रहे हैं.
4खाद्य एवं पेय उद्योग:एएसटीएम ए182 एफ 316 एल चश्मा अंधा फ्लैंग्स का व्यापक रूप से खाद्य और पेय उद्योग में प्रसंस्करण उपकरण, भंडारण टैंक और पाइपिंग सिस्टम जैसे अनुप्रयोगों के लिए उपयोग किया जाता है।ASTM A182 F316L के स्वच्छ गुणों के कारण यह खाद्य और पेय उत्पादों के साथ काम करने के लिए उपयुक्त है।.
5जल उपचार उद्योग:जल उपचार संयंत्र अक्सर विभिन्न उपकरणों जैसे पंपों, वाल्वों और पाइप सिस्टम में एएसटीएम ए 18 2 एफ 316 एल चश्मा अंधा फ्लैंग्स का उपयोग करते हैं।एएसटीएम ए182 एफ 316 एल का उच्च संक्षारण प्रतिरोध जल उपचार प्रणालियों की दीर्घायु और विश्वसनीयता सुनिश्चित करता है.
6विद्युत उत्पादन उद्योग:बिजली संयंत्रों को उच्च तापमान और दबाव का सामना करने के लिए उच्च गुणवत्ता वाली सामग्री की आवश्यकता होती है।ASTM A182 F316L चश्मा अंधा flanges आम तौर पर बिजली उत्पादन उपकरण जैसे बॉयलर में इस्तेमाल किया जाता है, टरबाइन और हीट एक्सचेंजर अपने उत्कृष्ट यांत्रिक गुणों और संक्षारण प्रतिरोध के कारण।
